Kiểm Soát Chất Lượng Nhiệt Luyện: Quy Trình & Tiêu Chuẩn

Trong ngành công nghiệp chế tạo, một chi tiết khuôn mẫu trị giá hàng chục triệu đồng có thể trở thành phế phẩm chỉ vì cong vênh vài chục micron, hay một lô bulong cường độ cao bị gãy giòn khi siết lực làm đình trệ toàn bộ dự án xây dựng. Nguyên nhân cốt lõi đằng sau những rủi ro này chính là sự thiếu hụt trong khâu kiểm soát chất lượng nhiệt luyện.

Bài viết dưới đây sẽ cung cấp một góc nhìn chuyên sâu, kỹ thuật và toàn diện về cách thức các nhà máy kiểm soát chất lượng nhằm mang lại cơ tính hoàn hảo cho sản phẩm kim loại.

Lý Do Và Lợi Ích Của Việc Kiểm Soát Chất Lượng Nhiệt Luyện

Trong gia công luyện kim, việc áp dụng các tiêu chuẩn chất lượng xử lý nhiệt khắt khe không phải là một thủ tục đối phó, mà là nền tảng kỹ thuật đóng vai trò then chốt đối với hiệu quả sản xuất của doanh nghiệp. Cụ thể, quy trình này mang đến những lợi ích vô cùng to lớn:

• Đảm bảo tính an toàn tuyệt đối cho hệ thống máy móc: Đối với các chi tiết chịu lực cường độ cao như tay biên ô tô, trục khuỷu, hay bulong móng, việc kiểm soát tốt cấu trúc tế vi giúp ngăn chặn tình trạng nứt ngầm. Điều này loại bỏ hoàn toàn nguy cơ gãy vỡ đột ngột khi thiết bị vận hành dưới tải trọng lớn, bảo vệ an toàn cho cả con người và dây chuyền sản xuất.
• Kéo dài tuổi thọ và độ bền cơ học của chi tiết: Thông qua việc theo dõi sát sao nhiệt độ và môi trường nung, quá trình kiểm soát giúp tạo ra độ cứng bề mặt đồng đều và khả năng chống mài mòn vượt trội. Nhờ đó, các phụ tùng cơ khí có thể hoạt động bền bỉ trong môi trường khắc nghiệt, giảm thiểu chu kỳ bảo dưỡng và thay thế.
• Ngăn ngừa rủi ro phế phẩm hàng loạt và tiết kiệm chi phí: Xử lý nhiệt thường là công đoạn cuối cùng sau khi đã tiêu tốn rất nhiều tiền bạc cho việc phay, tiện, CNC. Việc kiểm soát chặt chẽ các thông số làm nguội sẽ khống chế được độ biến dạng, cong vênh, giúp doanh nghiệp tránh được tổn thất nặng nề do các lỗi nhiệt luyện gây ra, thay vì phải ngậm ngùi hủy bỏ toàn bộ mẻ hàng.
• Đáp ứng tiêu chuẩn khắt khe của chuỗi cung ứng toàn cầu (FDI): Các tập đoàn lớn trong ngành ô tô, điện tử, năng lượng luôn yêu cầu đối tác gia công cung cấp chứng nhận chất lượng rõ ràng. Một hệ thống QA/QC minh bạch và chuẩn xác chính là điều kiện tiên quyết để các nhà sản xuất cơ khí Việt Nam tham gia vào chuỗi cung ứng của các thị trường khó tính như Nhật Bản, Châu Âu hay Mỹ.

Các Chỉ Tiêu Then Chốt Trong Đánh Giá Chất Lượng Sản Phẩm Nhiệt Luyện

Để đánh giá một mẻ gia công nhiệt luyện có đạt chuẩn hay không, các kỹ sư không chỉ dựa vào cảm quan hay kinh nghiệm mà phải tuân thủ một hệ thống đo lường kỹ thuật nghiêm ngặt. Dưới đây là những chỉ tiêu cốt lõi quyết định trực tiếp đến chất lượng của sản phẩm kim loại sau khi ra khỏi lò nung.

Kiểm Tra Độ Cứng Bề Mặt Và Độ Cứng Lõi

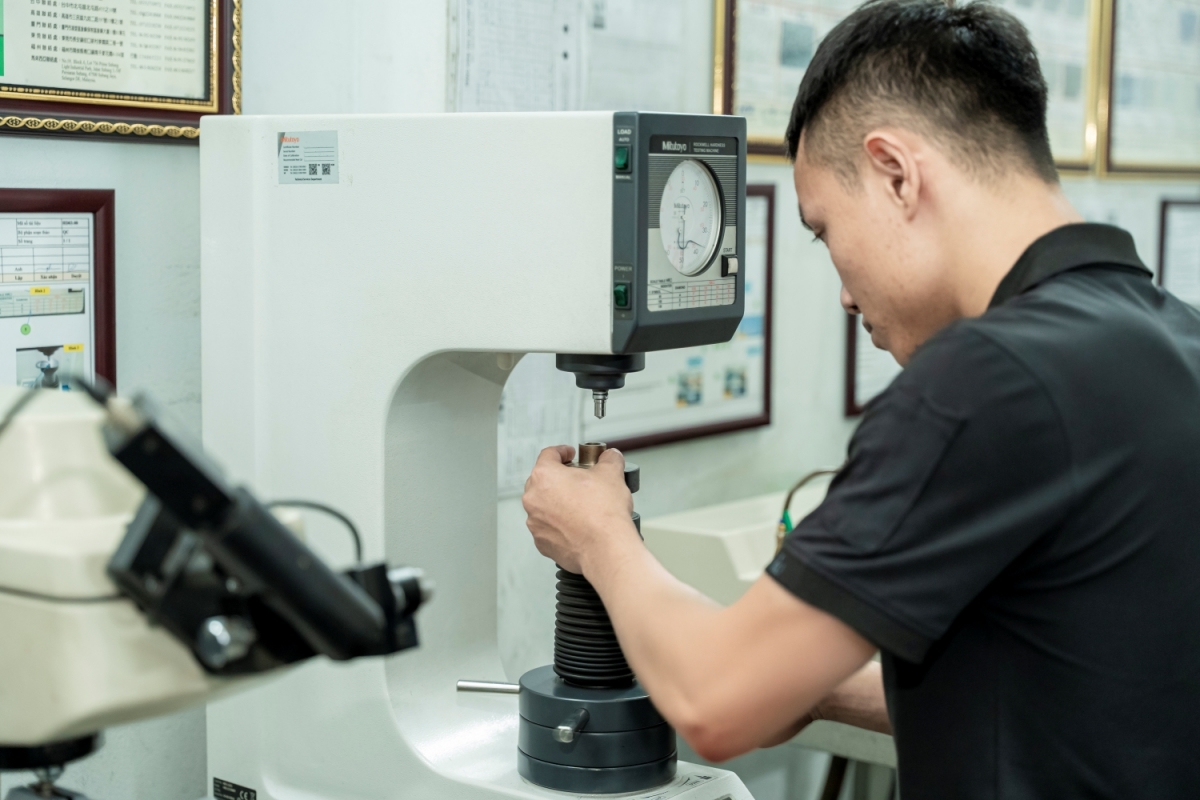

Đây là tiêu chí cơ bản và quan trọng nhất. Tùy thuộc vào yêu cầu kỹ thuật, kỹ sư sẽ sử dụng các phương pháp đo độ cứng như Rockwell (HRC), Vickers (HV) hoặc Brinell (HB).

Các thiết bị đo lường độ cứng từ các thương hiệu hàng đầu thế giới thường được sử dụng để đảm bảo tính chính xác tuyệt đối. Việc kiểm tra độ cứng sau nhiệt luyện không chỉ diễn ra ở bề mặt mà còn phải cắt ngang mẫu để đo độ cứng gradient từ vỏ vào lõi, đảm bảo chi tiết vừa chống mài mòn tốt, vừa chịu được va đập cường độ cao.

Phân Tích Cấu Trúc Tổ Chức Tế Vi Kim Tương Học

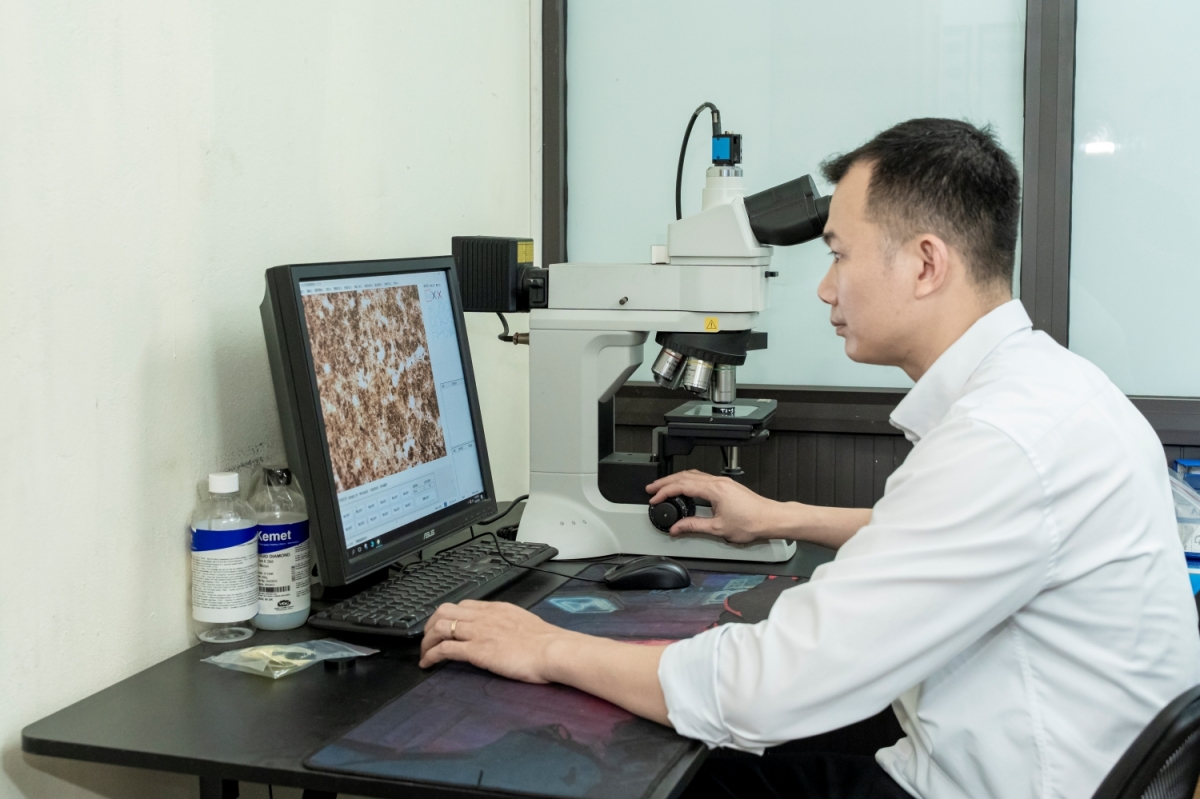

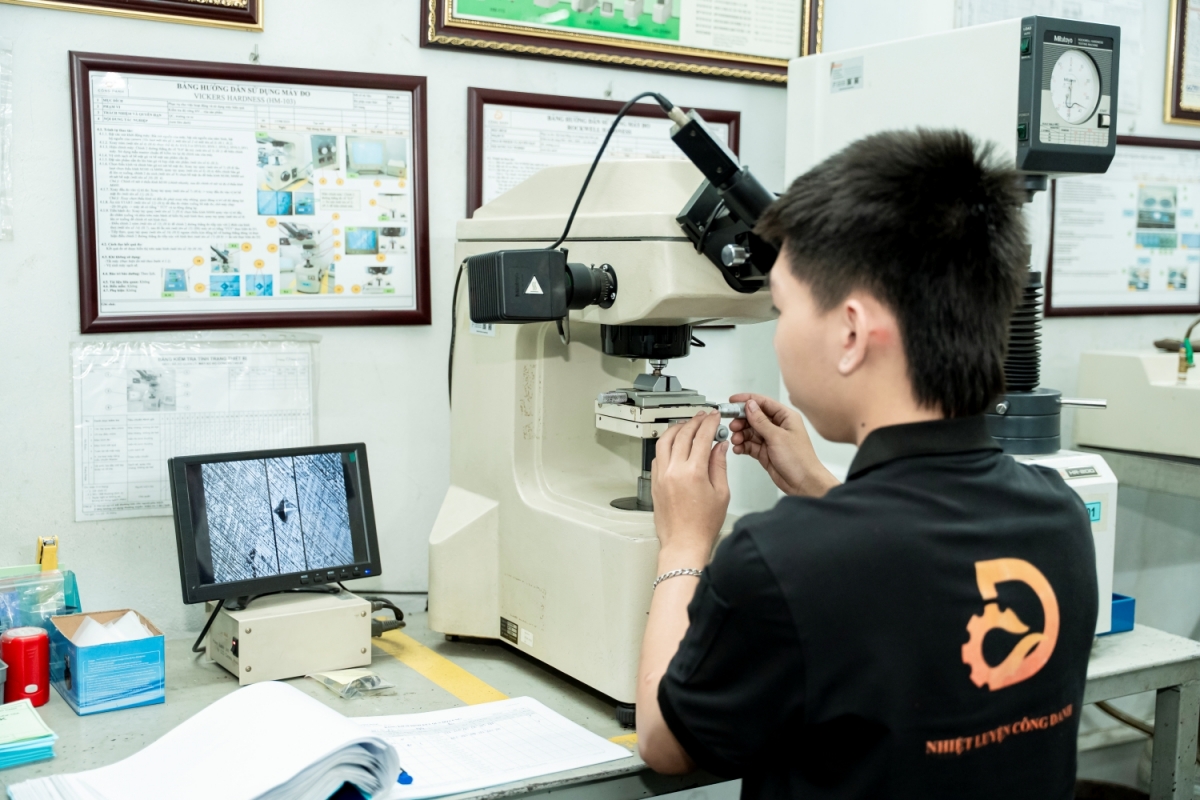

Độ cứng chỉ phản ánh một phần của vấn đề. Để đánh giá sâu hơn về chất lượng luyện kim, các mẫu thử sẽ được đúc mẫu, đánh bóng, tẩm thực hóa chất và đưa lên kính hiển vi quang học hoặc kính hiển vi điện tử.

Các chuyên gia sẽ quan sát kích thước hạt, sự phân bố của mactenxit, lượng austenit dư hay mạng lưới cacbit. Các thiết bị phân tích kim tương cao cấp từ Struers hay Buehler hỗ trợ đắc lực trong việc phát hiện các khuyết tật cấu trúc ở mức độ vi mô mà các phương pháp đo cơ tính thông thường không thể thấy được.

Kiểm Soát Rạn Nứt Và Mức Độ Biến Dạng

Hiện tượng biến dạng khi nhiệt luyện là kết quả vật lý tất yếu xảy ra trong quá trình chuyển biến pha và chênh lệch nhiệt độ lúc làm nguội. Tuy nhiên, mức độ biến dạng này bắt buộc phải nằm trong dung sai cho phép. Các chi tiết sau khi tôi sẽ được đo kiểm kích thước bằng máy đo tọa độ không gian 3D hoặc các đồ gá kiểm tra chuyên dụng.

Đồng thời, các phương pháp kiểm tra khuyết tật không phá hủy như siêu âm, từ tính hoặc dung dịch thẩm thấu được áp dụng để rà soát các vết nứt ngầm. Việc chủ động phát hiện khuyết tật giúp nhà máy loại bỏ ngay các chi tiết không đạt chuẩn, bảo vệ sự ổn định cho toàn bộ lô hàng xuất xưởng.

Quy Trình Kiểm Soát Chất Lượng Nhiệt Luyện Chuẩn Kỹ Thuật

Một quy trình QA/QC xưởng nhiệt luyện tối ưu không bao giờ chỉ phó mặc vào khâu kiểm tra cuối cùng. Nó phải là một vòng lặp giám sát liên tục, khép kín từ lúc nhận phôi liệu cho đến khi đóng gói xuất xưởng. Tại các xưởng gia công chuyên nghiệp, quy trình này được triển khai vô cùng bài bản với 3 bước trọng tâm.

Kiểm Tra Phôi Và Vật Liệu Đầu Vào

Chất lượng của mẻ nhiệt luyện phụ thuộc rất lớn vào nguyên liệu chuẩn. Nếu thép đầu vào sai mác hoặc lẫn tạp chất, dù công nghệ lò có hiện đại đến đâu cũng không thể tạo ra cơ tính như mong muốn.

• Phân tích thành phần hóa học: Kỹ sư tiến hành sử dụng máy quang phổ để bắn mẫu, xác nhận chính xác hàm lượng cacbon và các nguyên tố hợp kim (như Cr, Mo, Ni). Việc này giúp phân loại rõ ràng phôi thuộc nhóm thép cacbon thấp, trung bình hay thép hợp kim cao để lên phương án gia nhiệt chuẩn xác.
• Kiểm tra ngoại quan và làm sạch bề mặt: Bề mặt phôi nếu dính dầu mỡ gia công CNC, gỉ sét hoặc phoi tiện sẽ tạo ra lớp màng ngăn cản sự thẩm thấu nhiệt và hóa chất. Do đó, quy trình làm sạch sơ bộ thông qua các bể rửa siêu âm hoặc phun cát là bước kiểm soát chất lượng không thể bỏ qua trước khi đưa vào lò.

Giám Sát Thông Số Khắt Khe Trong Lò Nhiệt Luyện

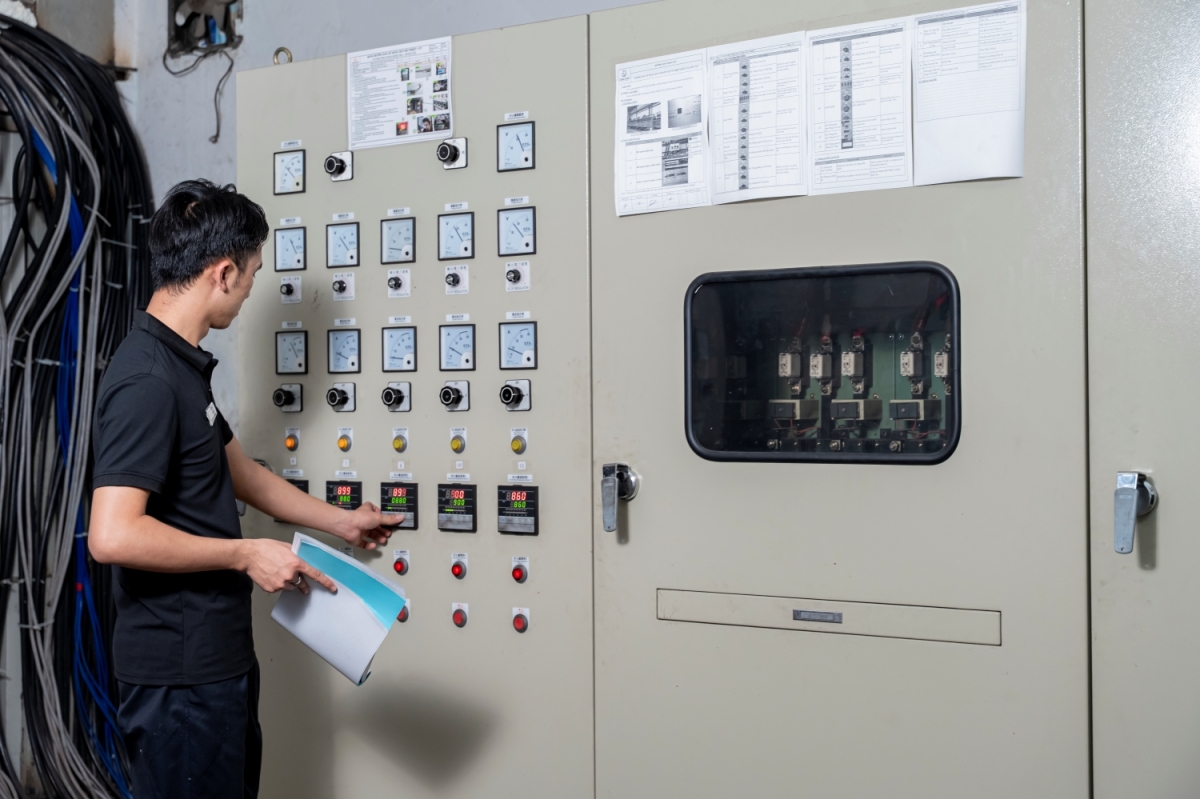

Giai đoạn chi tiết nằm trong lò nung là lúc các biến đổi vật lý và hóa học diễn ra mạnh mẽ nhất. Việc giám sát phải được thực hiện bằng hệ thống máy tính tự động hóa cao.

• Quản lý biểu đồ nhiệt độ: Các kỹ sư phải thiết lập và theo dõi sát sao biểu đồ ghi nhiệt độ lò. Biểu đồ này hiển thị tốc độ gia nhiệt (tránh nứt do sốc nhiệt), thời gian giữ nhiệt (để vật liệu chuyển biến hoàn toàn sang trạng thái austenit) và tốc độ làm nguội.
• Công tác hiệu chuẩn thiết bị: Để các thông số trên biểu đồ là hoàn toàn chính xác, việc hiệu chuẩn lò nhiệt luyện định kỳ là yêu cầu bắt buộc. Các đầu dò cảm biến nhiệt độ cần được kiểm tra, thay thế hoặc điều chỉnh để nhiệt độ hiển thị trên màn hình điều khiển và nhiệt độ thực tế bên trong buồng đốt không có sự sai lệch.
• Kiểm soát môi trường khí bảo vệ: Trong nhiều trường hợp, việc bơm các loại khí như Nitơ, Methanol vào lò được giám sát liên tục bằng các cảm biến đo điểm sương và đầu dò oxy. Mục tiêu là ngăn chặn hoàn toàn hiện tượng oxy hóa, thoát cacbon bề mặt, giữ cho chi tiết luôn sáng bóng.

Đánh Giá Thành Phẩm Sau Khi Tôi Và Ram

Ngay sau khi sản phẩm trải qua công đoạn làm nguội đột ngột (tôi) và nung nóng trở lại (ram), công tác kiểm tra sau nhiệt luyện sẽ được kích hoạt khắt khe tại phòng thí nghiệm độc lập.

• Đo lường cơ tính tổng hợp: Kỹ sư QA/QC sẽ lấy một tỷ lệ mẫu ngẫu nhiên đại diện cho từng vùng trong buồng lò để đo lại độ cứng bề mặt, độ cứng lõi.
• Thử nghiệm lực phá hủy: Tùy thuộc vào yêu cầu của bản vẽ kỹ thuật, một số mẫu đặc thù như bulong cường độ cao sẽ được đưa lên máy kéo nén vạn năng để kiểm tra độ bền kéo, giới hạn chảy và khả năng chịu lực cắt. Chỉ khi mọi thông số vượt qua ngưỡng dung sai kỹ thuật, lô hàng mới được cấp giấy chứng nhận xuất xưởng (CO/CQ).

Kiểm Soát Chất Lượng Theo Từng Phương Pháp Gia Công Xử Lý Nhiệt

Mỗi phương pháp gia công xử lý nhiệt lại hướng tới một mục tiêu thay đổi cơ tính khác nhau, áp dụng cho những nhóm vật liệu khác nhau. Do đó, các tiêu chí và quy trình kiểm soát chất lượng cũng phải được tinh chỉnh cực kỳ linh hoạt để phù hợp với bản chất luyện kim của từng công nghệ cụ thể.

Đối Với Công Nghệ Tôi Thấm Cacbon

Tôi thấm cacbon là phương pháp tối ưu dành riêng cho các loại thép có hàm lượng cacbon thấp (dưới 0.25%). Do vật liệu nguyên bản rất mềm, kỹ thuật này nhằm mục đích tạo ra lớp vỏ có độ cứng cao, chống mài mòn tốt, đồng thời duy trì phần lõi có độ dai va đập tiêu chuẩn để chống lại các lực nén, lực xoắn.

Quy trình kiểm soát chất lượng cho dịch vụ thấm cacbon đòi hỏi sự am hiểu sâu sắc về hóa học và vật liệu:

• Kiểm soát thế cacbon trong lò: Kỹ sư phải theo dõi nồng độ khí giàu cacbon được bơm vào lò, đảm bảo lượng cacbon thẩm thấu vào bề mặt vật liệu đạt tỷ lệ tối ưu (thường xoay quanh 0.8% - 0.9%). Nếu thế cacbon quá cao, lớp vỏ sẽ xuất hiện mạng lưới cacbit giòn, dễ gây mẻ vỡ khi chi tiết hoạt động.
• Đo lường chiều sâu lớp thấm: Đây là chỉ tiêu quan trọng bậc nhất. Sản phẩm mẫu sẽ được cắt đôi, tẩm thực và soi dưới kính hiển vi kim tương để đo chính xác độ dày của lớp vỏ đã được thẩm thấu cacbon (thường từ 0.5mm đến 2.0mm tùy ứng dụng).
• Kiểm tra độ dẻo của lõi: Song song với việc đo độ cứng bề mặt (>60 HRC), kỹ sư phải kiểm tra độ cứng lõi (thường nằm trong khoảng 30-40 HRC) để đảm bảo chi tiết không bị giòn gãy.

Đối Với Công Nghệ Tôi Luyện Điều Chất

Công nghệ tôi luyện điều chất được thiết kế để xử lý các mác thép có hàm lượng cacbon từ trung bình đến cao (như S45C, 40Cr). Tiêu chuẩn đánh giá cao nhất của phương pháp này không nằm ở bề mặt siêu cứng, mà nằm ở sự đồng nhất về cơ tính, sự cân bằng hoàn hảo giữa độ bền kéo và độ đàn hồi trên toàn bộ tiết diện sản phẩm. Đây là giải pháp bắt buộc cho trục máy, tay biên, thanh truyền chịu tải trọng động.

Quá trình kiểm soát công nghệ này tập trung vào các yếu tố tản nhiệt:

• Giám sát tốc độ làm nguội (Quenching): Tùy thuộc vào hình dáng và khối lượng của phôi, kỹ sư phải lựa chọn đúng môi trường làm nguội (dầu tôi, nước, hoặc dung dịch polymer) và tính toán tốc độ khuấy trộn dung dịch. Mục đích là để làm nguội đủ nhanh nhằm tạo ra cấu trúc mactenxit cứng, nhưng không được quá đột ngột để loại bỏ hoàn toàn rủi ro nứt sau nhiệt luyện khiến chi tiết bị phá hủy.
• Kiểm soát thông số nhiệt độ Ram: Sau khi tôi, vật liệu rất cứng và giòn. Việc kiểm soát nhiệt độ nung ram (thường từ 500°C - 650°C) phải cực kỳ chính xác. Chỉ cần sai lệch nhiệt độ ram một chút, chi tiết sẽ bị sụt giảm độ bền kéo hoặc không đạt được độ dai va đập mong muốn. Tổ chức tế vi yêu cầu đạt được phải là xoocbit ram đồng đều.

Đối Với Công Nghệ Ram Ủ Cơ Tính

Trong quá trình sản xuất phôi, rèn nóng, hoặc gia công cắt gọt (tiện, phay, đột dập), bên trong cấu trúc kim loại luôn bị xô lệch và tích tụ một lượng lớn ứng suất dư. Mục tiêu của ram ủ cơ tính là giải phóng hoàn toàn lượng ứng suất này, làm mềm vật liệu để dễ gia công bước tiếp theo, hoặc ổn định kích thước cấu trúc trước khi đưa vào làm việc.

Công đoạn kiểm soát chất lượng của ram ủ tuy không phức tạp bằng nhiệt luyện tôi nhưng đòi hỏi sự kiên nhẫn và chính xác về thời gian:

• Kiểm soát tốc độ gia nhiệt: Phải nung nóng chi tiết lên nhiệt độ ủ một cách từ từ để nhiệt độ phân bố đều từ ngoài vào trong lõi, tránh gây thêm ứng suất do chênh lệch nhiệt.
• Quản lý thời gian giữ nhiệt: Tính toán thời gian ngâm nhiệt dựa trên độ dày lớn nhất của chi tiết. Thời gian này phải đủ lâu để các nguyên tử kim loại có cơ hội sắp xếp lại mạng tinh thể, triệt tiêu sự xô lệch cấu trúc.
• Giám sát tốc độ làm nguội cực chậm: Chi tiết thường được để nguội từ từ ngay bên trong lò thay vì mang ra ngoài không khí. Sự kiểm soát chặt chẽ ở khâu này giúp đảm bảo chi tiết không bị cong vênh hoặc thay đổi kích thước sau khi hoàn thiện gia công cơ khí chính xác.

Nhiệt Luyện Công Danh – Dịch Vụ Nhiệt Luyện Uy Tín, Khẳng Định Chất Lượng Vượt Trội

Với nhiều năm kinh nghiệm trong lĩnh vực xử lý nhiệt, Nhiệt Luyện Công Danh tự hào là đơn vị gia công xử lý nhiệt chuyên nghiệp, luôn mang đến giải pháp tối ưu và giá trị thiết thực nhất cho khách hàng. Chúng tôi thấu hiểu rằng, chất lượng của một chi tiết cơ khí sau nhiệt luyện là yếu tố quyết định sự vận hành an toàn và ổn định của toàn bộ hệ thống máy móc.

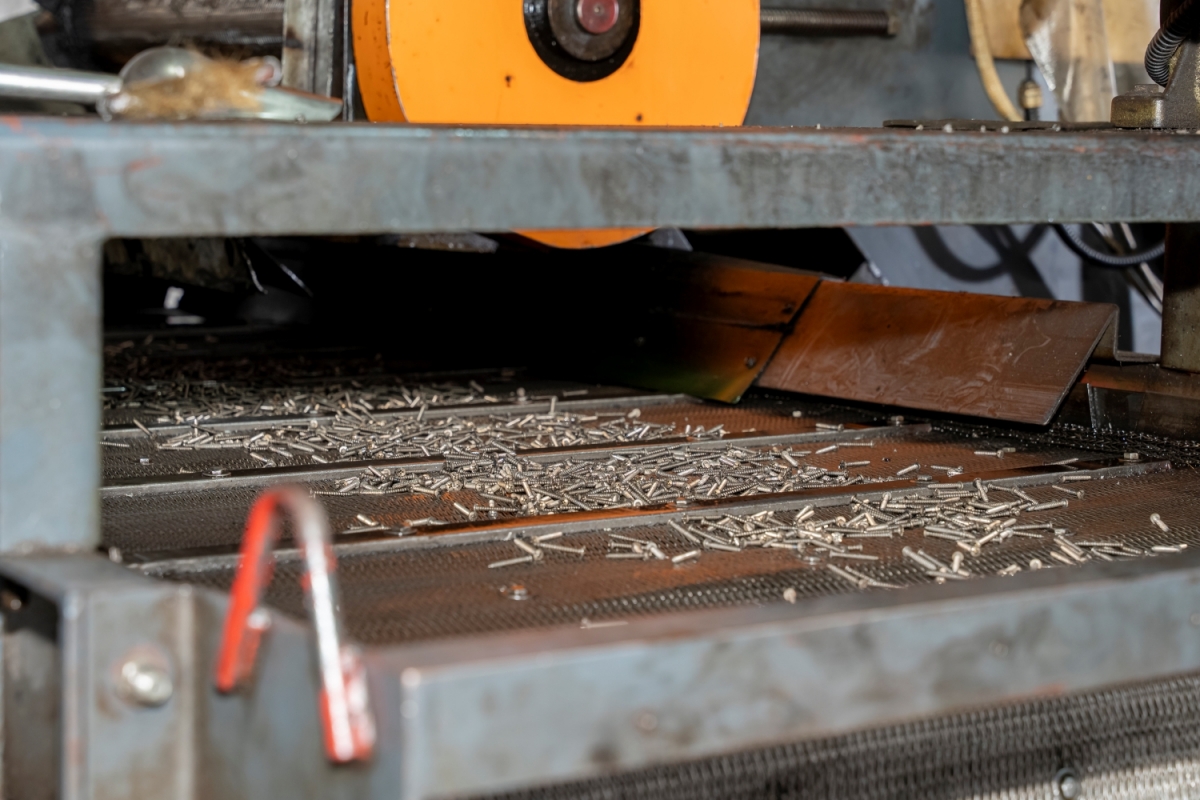

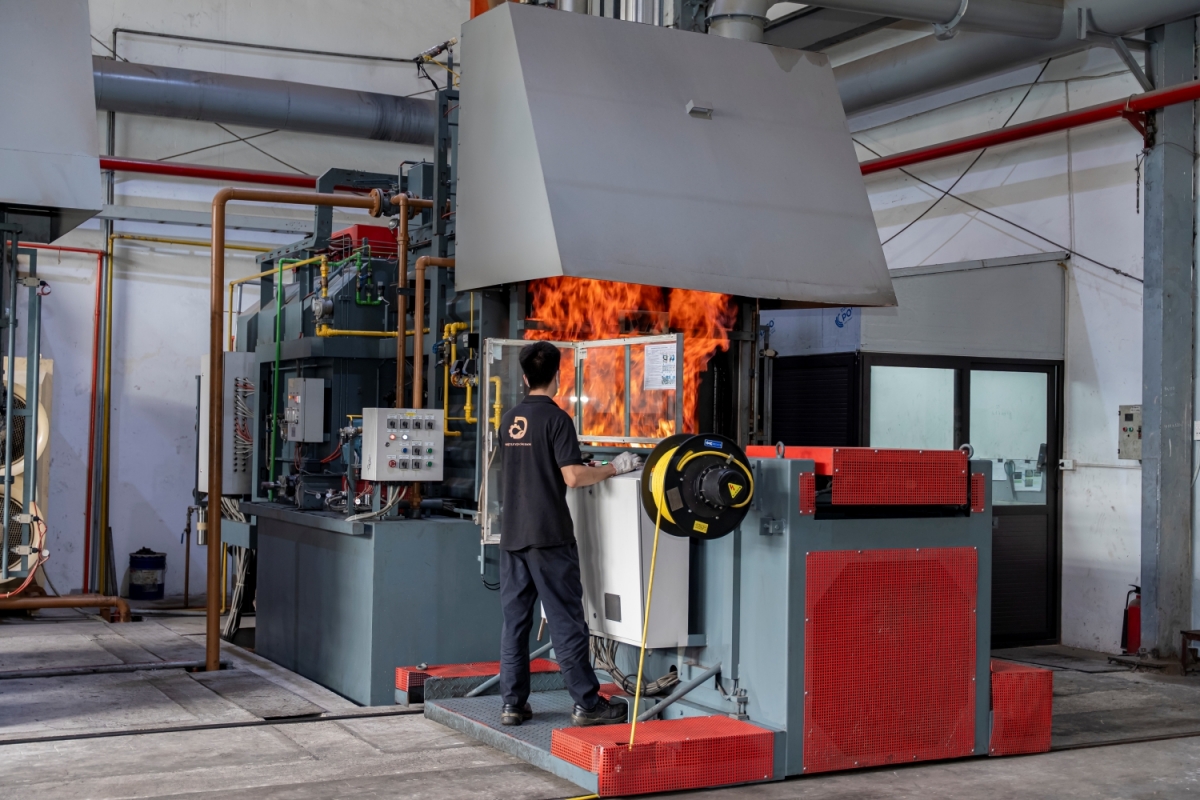

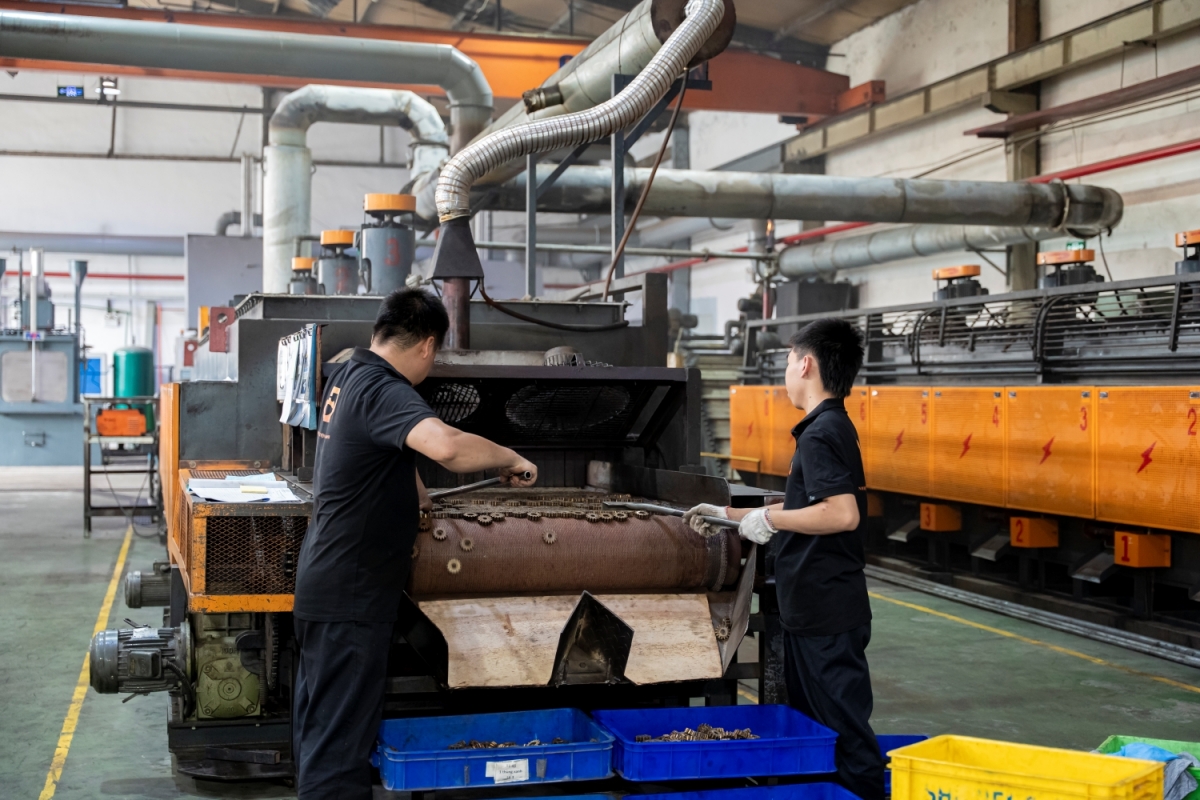

Tại Công Danh, chúng tôi sở hữu hệ thống lò xử lý nhiệt thấm cacbon băng tải liên tục công nghệ Đài Loan và dây chuyền đa dụng IWA tiêu chuẩn Đức hiện đại bậc nhất. Quy trình sản xuất được vận hành và giám sát bởi đội ngũ kỹ sư được đào tạo bài bản, am hiểu sâu sắc về khoa học vật liệu, tuân thủ nghiêm ngặt hệ thống ISO 9001:2015 và các tiêu chuẩn nhiệt luyện quốc tế khắt khe nhất.

Những lợi ích cốt lõi khi đối tác lựa chọn Nhiệt Luyện Công Danh:

• Chất lượng đồng đều tuyệt đối: Hệ thống kiểm soát khí quyển tự động và phòng Lab đo kiểm hiện đại (trang bị thiết bị chuẩn Mitutoyo) giúp loại bỏ hoàn toàn tình trạng độ cứng không đều trên cùng một mẻ hàng. Mọi sản phẩm, từ cụm vít điện tử chính xác đến bulong cỡ lớn, đều được đảm bảo cơ tính đồng nhất 100%.
• Tối ưu kiểm soát biến dạng: Việc thiết lập biểu đồ nhiệt độ chuẩn xác và chế độ làm nguội phân cấp cho từng mác thép cụ thể giúp giảm thiểu rủi ro cong vênh, nứt vỡ. Giải pháp này đặc biệt bảo vệ hình dáng thiết kế cho các chi tiết mỏng, phức tạp có yêu cầu dung sai lắp ráp khắt khe.
• Tiến độ vượt trội: Hệ thống lò băng tải và dây chuyền đa dụng công suất lớn (năng lực lên đến 900 tấn/tháng) luôn sẵn sàng vận hành liên tục 24/7. Chúng tôi đảm bảo quy trình nhận – xử lý và giao hàng đúng hẹn, đáp ứng linh hoạt các đơn hàng sản xuất loạt lớn và những lô hàng xuất khẩu cần hoàn thiện gấp.
• Chi phí cạnh tranh: Dịch vụ gia công chất lượng cao chuẩn quốc tế đi kèm mức giá thành tối ưu hóa cho doanh nghiệp Việt. Tỷ lệ lỗi gần như bằng không giúp khách hàng loại bỏ hoàn toàn chi phí phế phẩm hay rủi ro làm lại (rework), từ đó nâng cao biên lợi nhuận đáng kể.

Với sự tận tâm và am hiểu chuyên sâu về kỹ thuật luyện kim, Nhiệt Luyện Công Danh tự tin đồng hành cùng các nhà máy cơ khí, điện tử và ô tô. Chúng tôi không chỉ cung cấp giải pháp gia công xử lý nhiệt, mà còn đảm bảo độ bền cơ học và kéo dài tuổi thọ làm việc cho mọi chi tiết cấu thành nên các thiết bị công nghiệp.

Câu Hỏi Thường Gặp Về Đánh Giá Chất Lượng Nhiệt Luyện

Làm sao để biết chi tiết cơ khí đã đạt độ cứng yêu cầu sau khi xử lý nhiệt? Các xưởng nhiệt luyện uy tín sẽ tiến hành lấy mẫu thử đại diện trong từng mẻ lò để đo bằng máy đo độ cứng chuyên dụng (thang HRC, HV hoặc HB). Khách hàng sẽ được cung cấp phiếu chứng nhận kết quả đo kiểm đi kèm cùng lô hàng để đối chiếu với bản vẽ kỹ thuật.

Các lỗi phổ biến nhất khiến sản phẩm bị hỏng trong lò nhiệt luyện là gì? Những lỗi thường gặp bao gồm: Biến dạng, cong vênh do ứng suất nhiệt; bề mặt bị thoát cacbon làm giảm độ cứng; nứt vỡ do tốc độ làm nguội (tôi) quá nhanh đối với phôi có biên dạng phức tạp; và độ cứng không đồng đều do luồng khí trong lò lưu thông kém.

Tôi thấm cacbon và tôi luyện điều chất khác nhau thế nào về mặt kiểm soát chất lượng? Kiểm soát thấm cacbon tập trung nhiều vào việc duy trì nồng độ khí cacbon trong lò và đo lường độ dày của lớp vỏ thẩm thấu. Trong khi đó, tôi luyện điều chất chú trọng vào việc kiểm soát nhiệt độ nung và nhiệt độ ram để tạo ra cấu trúc cơ tính đồng đều xuyên suốt từ vỏ vào lõi của vật liệu có lượng cacbon trung bình/cao.

Nhiệt Luyện Công Danh mất bao lâu để xử lý và bàn giao một đơn hàng gấp? Nhờ hệ thống lò băng tải chạy liên tục và đội ngũ trực vận hành tối đa công suất, Công Danh có khả năng xử lý linh hoạt và rút ngắn thời gian giao hàng. Tùy thuộc vào yêu cầu kỹ thuật và khối lượng phôi, các đơn hàng gấp có thể được xử lý hoàn thiện và bàn giao chỉ trong vòng 24 đến 48 giờ.

Kiểm soát chất lượng nhiệt luyện không chỉ là một công đoạn đo lường thông thường mà là một quá trình ứng dụng khoa học vật liệu chuyên sâu nhằm định hình nên độ bền vững của mọi thiết bị cơ khí. Việc thấu hiểu và tuân thủ các quy trình QA/QC từ phân tích vật liệu, giám sát quá trình nung đến thẩm định kim tương học chính là cơ sở kỹ thuật để kiểm soát lỗi, tiết kiệm chi phí và nâng tầm uy tín của doanh nghiệp sản xuất. Lựa chọn một đối tác gia công xử lý nhiệt sở hữu hệ thống kiểm soát chất lượng toàn diện chính là lựa chọn tối ưu để đảm bảo tiêu chuẩn kỹ thuật cho từng sản phẩm gia công cơ khí chính xác.
