Thường hóa (Normalizing) là phương pháp xử lý nhiệt quan trọng giúp cải thiện cơ tính và làm đồng đều tổ chức kim loại. Quy trình này đặc biệt hiệu quả cho các chi tiết thép sau cán nóng, rèn hoặc đúc, mang lại cấu trúc tế vi đồng nhất và tính chất cơ học ổn định cho sản phẩm.
Thường Hóa Là Gì? Khái Niệm & Mục Đích
Thường hóa (Normalizing) là quá trình xử lý nhiệt trong đó thép được nung nóng đến nhiệt độ cao hơn điểm tới hạn trên (Ac3 hoặc Acm) khoảng 30-50°C, giữ nhiệt trong thời gian nhất định, sau đó làm nguội trong không khí tĩnh.
Mục đích chính của thường hóa
Quy trình thường hóa thép được thực hiện nhằm đạt được các mục tiêu cụ thể trong sản xuất cơ khí:
- Làm nhỏ hạt thép: Tạo cấu trúc hạt mịn, đồng đều
- Khử ứng suất dư: Loại bỏ ứng suất sau gia công cơ khí
- Cải thiện tính gia công: Tăng khả năng cắt gọt, tạo hình
- Tăng độ bền cơ học: Nâng cao độ dai, độ dẻo của thép
- Chuẩn bị cho xử lý nhiệt tiếp theo: Tạo tổ chức tốt cho tôi, ram
Lưu ý quan trọng: Thường hóa khác với ủ ở tốc độ làm nguội - thường hóa nguội trong không khí nhanh hơn so với nguội lò trong ủ, tạo ra cấu trúc peclít mịn hơn và độ cứng cao hơn một chút.
Quy Trình Thường Hóa Thép Chi Tiết
Tại Nhiệt Luyện Công Danh, chúng tôi thực hiện quy trình thường hóa theo các bước chuẩn xác:
Bước 1: Chuẩn bị chi tiết
- Làm sạch bề mặt chi tiết, loại bỏ dầu mỡ, cặn bẩn
- Kiểm tra kích thước, hình dạng ban đầu
- Xác định mác thép và thành phần hóa học
- Sắp xếp chi tiết hợp lý trong lò
Bước 2: Nung nóng
Quá trình nung nóng được kiểm soát chặt chẽ để đảm bảo chất lượng:
- Nhiệt độ thường hóa: Ac3 + (30-50)°C cho thép cùng tích, Acm + (30-50)°C cho thép trước cùng tích
- Tốc độ nung: 100-150°C/giờ cho chi tiết dày, có thể nhanh hơn cho chi tiết mỏng
- Phân bố nhiệt: Đảm bảo đồng đều trong toàn bộ lò
Bước 3: Giữ nhiệt
Thời gian giữ nhiệt phụ thuộc vào kích thước chi tiết:
| Độ dày chi tiết (mm) | Thời gian giữ nhiệt (phút) | Ghi chú |
|---|---|---|
| < 25 | 30-45 | Chi tiết mỏng, truyền nhiệt nhanh |
| 25-50 | 45-60 | Chi tiết trung bình |
| 50-100 | 60-90 | Chi tiết dày |
| > 100 | 90-120 | Chi tiết rất dày, cần thời gian austenite hóa hoàn toàn |
Bước 4: Làm nguội trong không khí
- Lấy chi tiết ra khỏi lò, để nguội trong không khí tĩnh
- Tránh gió lùa trực tiếp có thể gây biến dạng
- Chi tiết lớn có thể xếp cách nhau để nguội đều
- Theo dõi tốc độ nguội đến nhiệt độ phòng
Kinh nghiệm từ Công Danh: Với chi tiết phức tạp hoặc yêu cầu độ chính xác cao, chúng tôi khuyến nghị sử dụng giá đỡ chuyên dụng trong quá trình làm nguội để tránh biến dạng.
Các Loại Thép Phù Hợp Thường Hóa
Không phải mọi loại thép đều cần hoặc phù hợp với quy trình thường hóa. Dưới đây là các nhóm thép thường được xử lý bằng phương pháp này:
1. Thép cacbon thấp và trung bình
- Thép C20, C25, C30: Thường hóa để cải thiện tính gia công
- Thép C35, C40, C45: Làm mịn hạt, tăng độ bền
- Ứng dụng: Trục, bánh răng, chi tiết máy thông dụng
2. Thép hợp kim thấp
- Thép 40Cr, 20CrMo: Chuẩn bị tổ chức cho tôi thể tích
- Thép 30CrMnSi: Khử ứng suất sau rèn, dập
- Mục đích: Đồng nhất tổ chức, nâng cao cơ tính
3. Thép kết cấu
- Thép SS400, A36: Cải thiện độ dai va đập
- Thép S45C: Tăng khả năng chịu tải
- Đặc điểm: Thường áp dụng cho kết cấu hàn, khung máy
Nhiệt Độ Thường Hóa Theo Từng Loại Thép
Việc lựa chọn nhiệt độ thường hóa chính xác là yếu tố then chốt để đạt được kết quả mong muốn:
| Mác thép | Nhiệt độ thường hóa (°C) | Thời gian giữ nhiệt | Độ cứng sau xử lý (HB) |
|---|---|---|---|
| C20 | 880-910 | 30-45 phút | 140-170 |
| C30 | 860-890 | 40-50 phút | 160-190 |
| C45 | 840-870 | 45-60 phút | 180-220 |
| 40Cr | 850-880 | 50-70 phút | 200-240 |
| 20CrMo | 870-900 | 45-60 phút | 170-210 |
Ưu Điểm Của Phương Pháp Thường Hóa
Thường hóa mang lại nhiều lợi ích quan trọng cho chi tiết cơ khí:
1. Cải thiện cơ tính toàn diện
- Tăng độ bền kéo 10-15%
- Nâng cao độ dai va đập 20-30%
- Cải thiện độ dẻo và khả năng biến dạng
2. Tối ưu hóa tổ chức tế vi
- Làm nhỏ và đồng đều kích thước hạt
- Phân bố cacbit đều đặn
- Loại bỏ tổ chức widmanstatten có hại
3. Tiết kiệm chi phí sản xuất
- Quy trình đơn giản, không cần môi trường làm nguội đặc biệt
- Tiêu hao năng lượng thấp hơn tôi
- Giảm chi phí gia công cơ khí nhờ cải thiện tính cắt gọt
So Sánh Thường Hóa Với Các Phương Pháp Khác
Để lựa chọn phương pháp xử lý nhiệt phù hợp, cần hiểu rõ sự khác biệt giữa thường hóa và các phương pháp khác:
Thường hóa vs Ủ (Annealing)
| Tiêu chí | Thường hóa | Ủ |
|---|---|---|
| Nhiệt độ | Ac3 + (30-50)°C | Ac1 - Ac3 (tùy loại ủ) |
| Làm nguội | Trong không khí | Trong lò (rất chậm) |
| Độ cứng đạt được | Trung bình | Thấp nhất |
| Thời gian | Ngắn (2-4 giờ) | Dài (8-20 giờ) |
| Chi phí | Thấp | Cao hơn |
Thường hóa vs Tôi + Ram
- Mục đích: Thường hóa cải thiện tính gia công, tôi + ram tạo độ cứng cao
- Tổ chức đạt được: Thường hóa tạo peclít + ferit, tôi tạo mactenxit
- Ứng dụng: Thường hóa cho bán thành phẩm, tôi + ram cho sản phẩm cuối
Tư vấn từ chuyên gia: Nhiều chi tiết cần kết hợp thường hóa trước khi gia công cơ khí, sau đó mới tôi + ram để đạt độ cứng yêu cầu. Liên hệ 0904940212 - 0899178686 để được tư vấn quy trình phù hợp.
Ứng Dụng Thường Hóa Trong Các Ngành Công Nghiệp
Thường hóa được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất:
1. Ngành cơ khí chế tạo
- Trục máy: Thường hóa sau rèn để đồng nhất tổ chức
- Bánh răng: Chuẩn bị cho quá trình thấm cacbon
- Chi tiết dập nguội: Khử ứng suất, tăng độ dẻo
2. Ngành ô tô
- Trục khuỷu, thanh truyền: Cải thiện độ bền mỏi
- Chi tiết hệ thống treo: Tăng khả năng chịu va đập
- Phụ tùng động cơ: Ổn định kích thước
3. Ngành xây dựng
- Thép kết cấu: Nâng cao tính chất cơ học
- Bulông cường độ cao: Đạt độ bền theo tiêu chuẩn
- Thanh cốt thép: Cải thiện độ dẻo dai
4. Ngành khuôn mẫu
- Phôi khuôn: Khử ứng suất sau gia công thô
- Chi tiết khuôn ép nhựa: Chuẩn bị cho xử lý bề mặt
- Khuôn dập nóng: Ổn định tổ chức trước tôi cục bộ

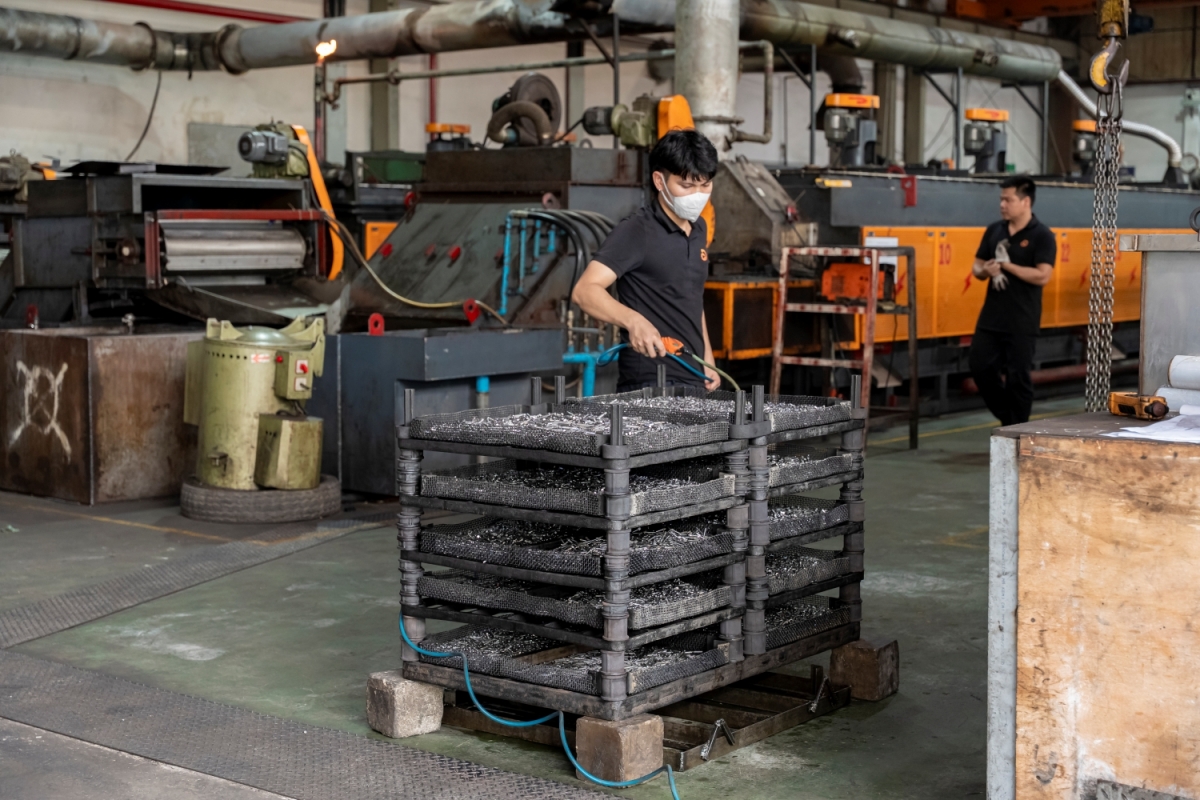

Thiết Bị & Công Nghệ Thường Hóa Hiện Đại
Tại Nhiệt Luyện Công Danh, chúng tôi đầu tư hệ thống thiết bị hiện đại để đảm bảo chất lượng thường hóa:

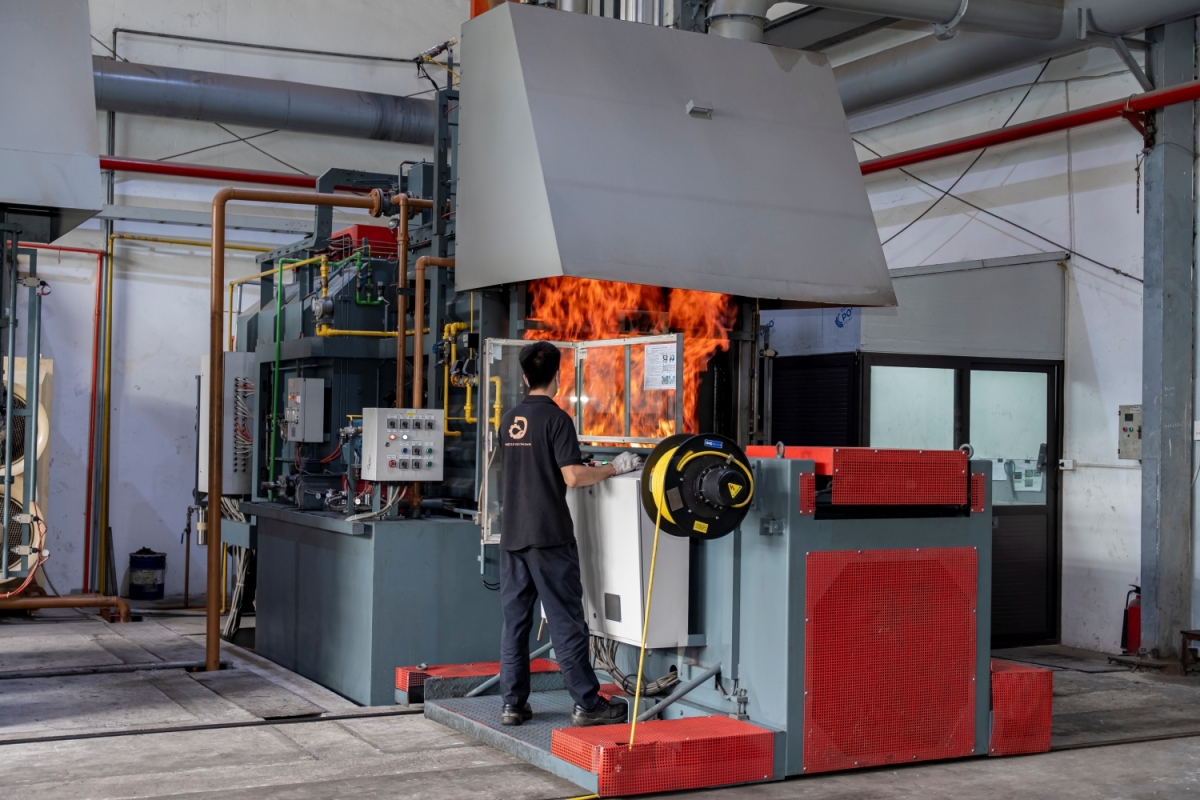

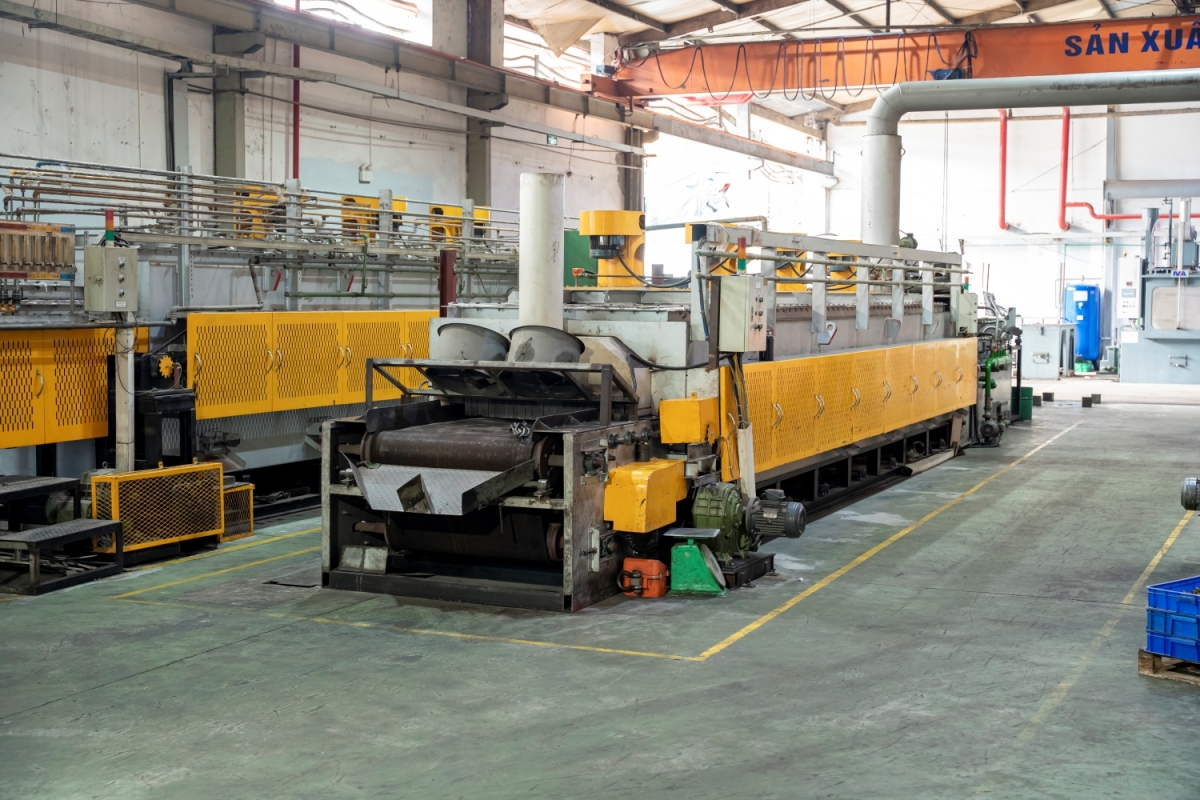

Lò xử lý nhiệt công nghiệp
- Lò điện trở: Dung tích 1-5 tấn, nhiệt độ max 1200°C
- Lò hầm: Phù hợp chi tiết cỡ lớn, phân bố nhiệt đồng đều
- Hệ thống điều khiển PLC: Kiểm soát chính xác ±5°C

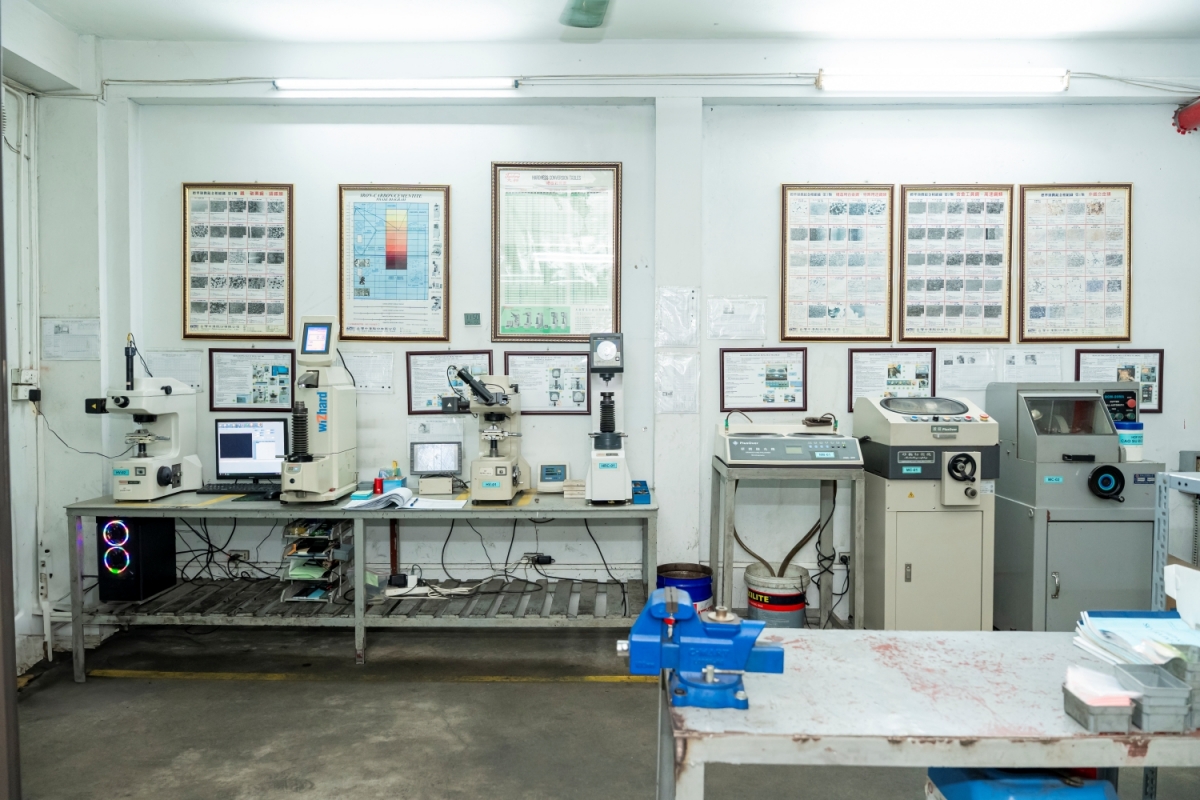

Thiết bị kiểm tra chất lượng

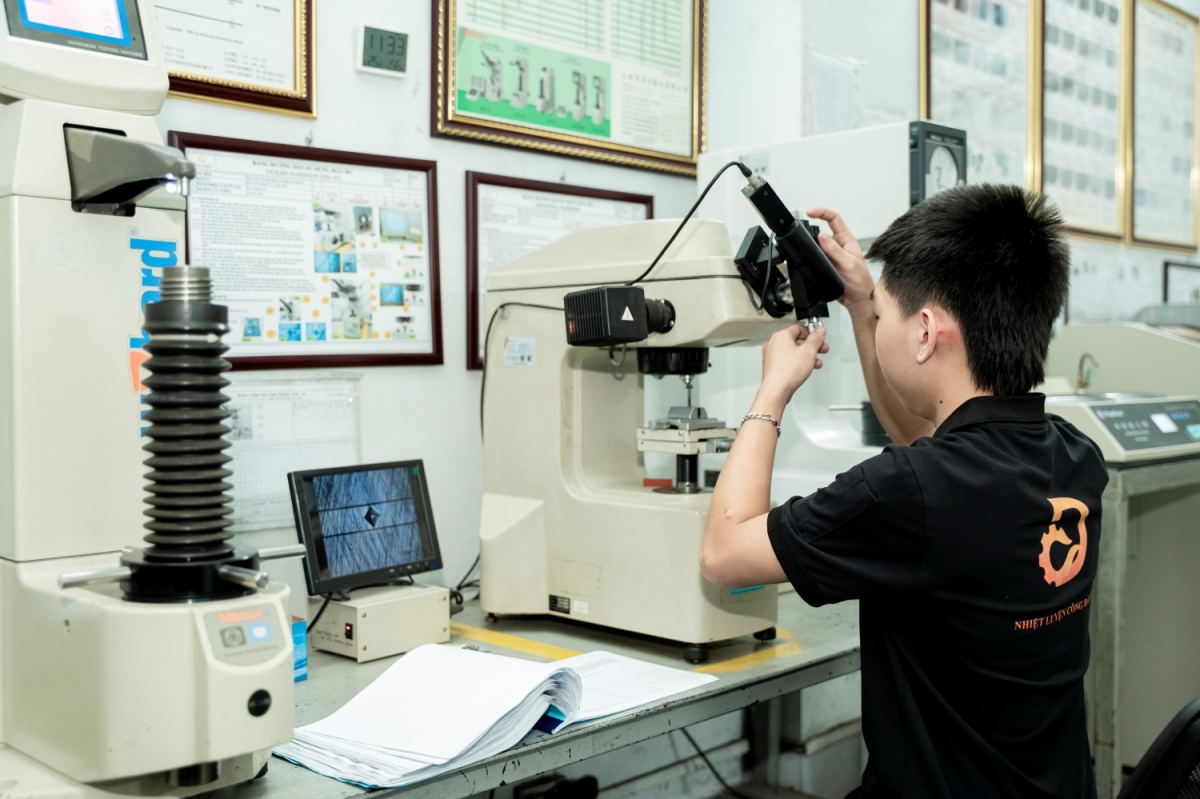

- Máy đo độ cứng: Rockwell, Brinell, Vickers
- Kính hiển vi kim tương: Phân tích tổ chức tế vi
- Máy quang phổ: Xác định thành phần hóa học
Công nghệ tiên tiến
- Hệ thống ghi nhận dữ liệu: Theo dõi real-time các thông số
- Phần mềm mô phỏng: Dự đoán kết quả xử lý nhiệt
- Khí quyển bảo vệ: Nitrogen, Argon chống ôxy hóa
Tiêu Chuẩn Kỹ Thuật & Chứng Nhận Chất Lượng
Dịch vụ thường hóa tại Công Danh tuân thủ các tiêu chuẩn quốc tế:
Tiêu chuẩn áp dụng
- TCVN 1766:2019: Thép cacbon kết cấu thông dụng
- JIS G 0201: Thuật ngữ xử lý nhiệt thép
- ASTM A255: Phương pháp thử độ thấm tôi của thép
- ISO 683: Thép xử lý nhiệt, thép hợp kim và thép cắt tự do

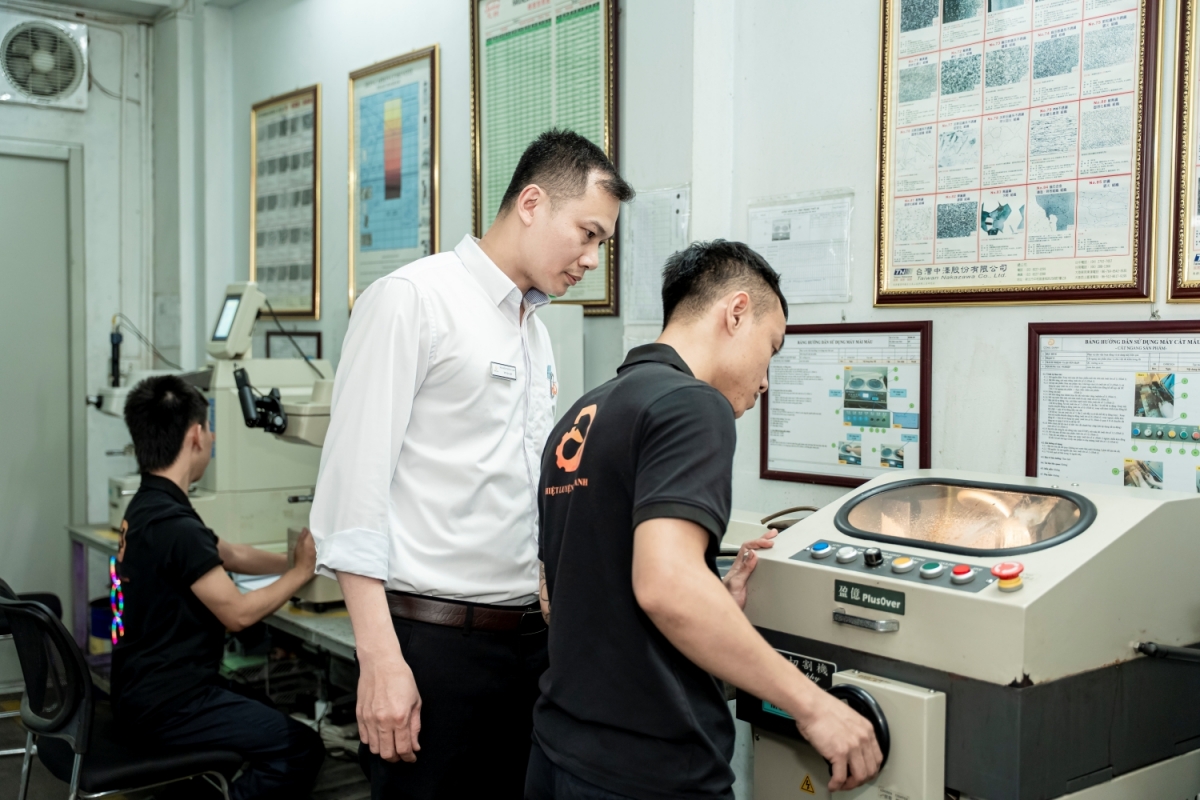

Quy trình kiểm soát chất lượng
- Kiểm tra đầu vào: Xác định mác thép, kích thước
- Giám sát quá trình: Theo dõi nhiệt độ, thời gian liên tục
- Kiểm tra đầu ra: Đo độ cứng, kiểm tra tổ chức
- Báo cáo kết quả: Cung cấp chứng nhận chất lượng
Cam Kết Dịch Vụ Từ Nhiệt Luyện Công Danh
Chúng tôi tự hào mang đến dịch vụ thường hóa chuyên nghiệp với những cam kết:
- Chất lượng đảm bảo: Đạt tiêu chuẩn kỹ thuật theo yêu cầu
- Giá cả cạnh tranh: Báo giá minh bạch, không phát sinh
- Thời gian nhanh chóng: Giao hàng đúng hẹn cam kết
- Bảo mật thông tin: Cam kết bảo mật bản vẽ kỹ thuật
- Hỗ trợ kỹ thuật: Tư vấn miễn phí, hỗ trợ 24/7
- Bảo hành dịch vụ: Xử lý lại miễn phí nếu không đạt yêu cầu
Câu Hỏi Thường Gặp Về Thường Hóa
1. Khi nào nên chọn thường hóa thay vì ủ?
Thường hóa phù hợp khi cần cải thiện cơ tính nhanh chóng với chi phí thấp, đặc biệt cho thép cacbon thấp và trung bình. Ủ được chọn khi cần độ mềm tối đa cho gia công cắt gọt khó.
2. Thường hóa có thể thay thế tôi ram được không?
Không. Thường hóa chỉ cải thiện tính gia công và làm đồng nhất tổ chức, trong khi tôi ram tạo độ cứng cao cho chi tiết làm việc. Hai phương pháp có mục đích khác nhau.
3. Chi tiết sau thường hóa có bị biến màu không?
Có thể xuất hiện lớp ôxít mỏng làm thay đổi màu sắc bề mặt. Tuy nhiên, điều này không ảnh hưởng đến chất lượng và có thể loại bỏ bằng phương pháp làm sạch phù hợp.
4. Có thể thường hóa cho thép không gỉ không?
Một số loại thép không gỉ có thể thường hóa, nhưng phổ biến hơn là dùng phương pháp ủ dung dịch (solution annealing). Cần tư vấn kỹ thuật cụ thể cho từng mác thép.
Thường hóa là phương pháp xử lý nhiệt quan trọng và hiệu quả trong sản xuất cơ khí, giúp cải thiện đáng kể cơ tính và tính gia công của thép. Với quy trình chuyên nghiệp, thiết bị hiện đại và đội ngũ kỹ thuật giàu kinh nghiệm, Nhiệt Luyện Công Danh cam kết mang đến dịch vụ thường hóa chất lượng cao, đáp ứng mọi yêu cầu kỹ thuật của quý khách.
Để được tư vấn chi tiết về dịch vụ thường hóa hoặc các phương pháp xử lý nhiệt khác, vui lòng liên hệ với chúng tôi qua hotline 0904940212 - 0899178686. Đội ngũ chuyên gia Công Danh luôn sẵn sàng hỗ trợ quý khách 24/7.
