Đối với các chi tiết cơ khí, cấu trúc hạt thép hay sự chuyển biến pha bên trong vật liệu là yếu tố không thể đánh giá bằng mắt thường. Tuy nhiên, chỉ một sai lệch nhỏ trong việc kiểm soát nhiệt độ và thời gian cũng sẽ quyết định chi tiết đó đạt chuẩn kỹ thuật hay trở thành phế phẩm.
Đối với các kỹ sư và chủ doanh nghiệp trong các ngành gia công cơ khí việc nắm rõ thời gian nhiệt luyện thép mất bao lâu không chỉ là bài toán về mặt thiết kế mà còn là cơ sở để tối ưu hóa chi phí sản xuất. Bài viết dưới đây sẽ phân tích chuyên sâu các yếu tố quyết định đến chu kỳ gia công xử lý nhiệt.
Tại sao thời gian nhiệt luyện lại đóng vai trò quyết định?
Trong gia công cơ khí chính xác, nhiệt luyện là công đoạn cuối cùng mang tính quyết định để định hình cơ tính sản phẩm. Chất lượng đầu ra của toàn bộ dây chuyền gia công phay, tiện, CNC trước đó phụ thuộc rất lớn vào nguyên công này. Việc kiểm soát sát sao thời gian mang lại những giá trị cốt lõi sau:
- Đảm bảo chuyển biến tổ chức kim loại hoàn toàn: Nếu thời gian nung và giữ nhiệt quá ngắn, lõi vật liệu chưa đạt đến nhiệt độ tới hạn, các tổ chức kim loại chưa kịp chuyển biến hoàn toàn (ví dụ như chưa hòa tan hết carbon vào sắt gamma để tạo Austenit). Hậu quả là sản phẩm sau khi làm nguội sẽ không đạt độ cứng yêu cầu, dễ dàng bị mài mòn khi đưa vào vận hành.
- Ngăn ngừa hiện tượng quá nhiệt và thô hóa hạt: Ngược lại, nếu kéo dài thời gian quá mức cần thiết, doanh nghiệp không chỉ lãng phí điện năng, nhiên liệu mà còn đối mặt với hiện tượng quá nhiệt. Lúc này, hạt thép bị thô hóa, vật liệu trở nên giòn, giảm sút nghiêm trọng độ dẻo dai và có nguy cơ nứt vỡ ngay khi chịu tải trọng va đập.
- Đồng đều cơ tính và chất lượng hàng loạt: Việc xác định chuẩn xác chu kỳ thời gian là yếu tố cốt lõi để tạo ra các chi tiết máy, bulong, ốc vít có chất lượng đồng đều, từ đó tối ưu hóa chi phí sản xuất, ngăn ngừa tình trạng không đồng nhất về độ cứng và giảm thiểu tối đa tỷ lệ phế phẩm trong các mẻ gia công lớn.
Các giai đoạn cốt lõi quyết định thời gian xử lý nhiệt thép
Tổng thời gian của một mẻ gia công không bao giờ là một con số cố định được áp dụng rập khuôn. Thực chất, đây là tổng chu trình của ba giai đoạn vật lý diễn ra liên tiếp bên trong buồng nung: nung nóng, giữ nhiệt và làm nguội. Sự kiểm soát chuẩn xác các thông số giữa các giai đoạn này là yếu tố quyết định để đạt được cấu trúc luyện kim tối ưu cho từng mẻ sản phẩm.
Giai đoạn nung nóng
Đây là quá trình nâng nhiệt độ của môi trường lò và bản thân chi tiết từ nhiệt độ phòng lên đến nhiệt độ nhiệt luyện yêu cầu. Tốc độ nung nóng nhanh hay chậm phụ thuộc rất lớn vào thiết bị và chủng loại thép. Để đảm bảo chất lượng phôi và tránh nứt vỡ, các kỹ sư luyện kim luôn phải tính toán cẩn trọng dựa trên các nguyên tắc sau:
- Kiểm soát ứng suất nhiệt: Nếu nung quá nhanh, sự chênh lệch nhiệt độ giữa bề mặt và lõi chi tiết sẽ tạo ra ứng suất nhiệt lớn, gây cong vênh hoặc nứt tế vi ngay từ giai đoạn đầu. Quá trình gia nhiệt cần được theo dõi sát sao để biểu đồ nhiệt tăng một cách ổn định.
- Nung phân cấp cho chi tiết phức tạp: Đối với các chi tiết lớn, tiết diện không đồng đều hoặc hình dáng phức tạp (như bánh răng, khuôn mẫu), việc nung nóng thường phải trải qua các bước nung phân cấp. Ví dụ: giữ nhiệt tạm thời ở 500°C và 800°C để nhiệt độ lan tỏa từ từ vào tâm vật liệu trước khi đưa lên nhiệt độ Austenit hóa.
- Tác động của môi trường truyền nhiệt: Tốc độ nung thay đổi trực tiếp theo môi trường lò. Lò muối truyền nhiệt nhanh nhất, tiếp đến là lò điện trở có quạt đối lưu tuần hoàn mạnh mẽ, và chậm nhất là lò chân không (nơi sự truyền nhiệt chủ yếu dựa vào bức xạ ở dải nhiệt độ cao).
Để khống chế đà tăng nhiệt an toàn, thời gian nung (T) thường được ước lượng theo công thức: T = α × D
Trong đó, D là chiều dày tiết diện lớn nhất của chi tiết (mm), và α là hệ số truyền nhiệt đặc trưng của môi trường lò (phút/mm). Đối với lò điện trở thông thường, α dao động từ 1.5 - 2.0 phút/mm, trong khi lò muối có tốc độ nung cực nhanh với α chỉ khoảng 0.5 - 0.8 phút/mm.
Giai đoạn giữ nhiệt
Sau khi lõi sản phẩm đã đạt đến nhiệt độ quy định, vật liệu cần một khoảng thời gian ủ nhất định để đồng đều nhiệt độ trên toàn bộ tiết diện và hoàn tất các phản ứng chuyển biến tổ chức sâu bên trong mạng tinh thể.
Thời gian giữ nhiệt trong luyện kim là thông số kỹ thuật đòi hỏi độ chính xác cao. Quá trình hòa tan carbon và các nguyên tố hợp kim vào cấu trúc Austenit là một quá trình khuếch tán vật lý đòi hỏi thời gian nghiêm ngặt. Nếu ủ quá ngắn, vùng lõi chưa chuyển biến hết sẽ bị giảm độ cứng cục bộ. Ngược lại, giữ nhiệt quá mức sẽ gây thô hóa hạt tinh thể, làm kim loại mất đi tính dẻo dai và trở nên giòn.
Trong thực tế sản xuất, để kiểm soát tối đa rủi ro, các kỹ sư thường áp dụng công thức tính thời gian giữ nhiệt theo chiều dày của chi tiết: T = a × K × D. Trong đó:
- T là thời gian giữ nhiệt cần thiết (tính bằng phút).
- a là hệ số thời gian nung nóng (phút/mm), phụ thuộc rất lớn vào thiết bị lò. Chẳng hạn, với môi trường truyền nhiệt nhanh như lò muối, hệ số a chỉ từ 0.5 - 0.8, trong khi lò điện trở không khí tĩnh thông thường có thể lên tới 1.5 - 2.0.
- K là hệ số xếp loại mẻ lò (mật độ phôi xếp trong buồng nung). Mẻ hàng xếp càng dày đặc, hệ số K càng phải tăng cao (lên 1.5 hoặc 2.0) để bù trừ lượng nhiệt bị cản trở ở vùng tâm mẻ lò.
- D là chiều dày hoặc đường kính tiết diện lớn nhất của chi tiết (mm).
Thông qua công thức này cùng với sự hiệu chỉnh từ kinh nghiệm thực tiễn – đôi khi kết hợp với việc sử dụng trực tiếp các đầu dò nhiệt ngẫu (thermocouple) vào vùng tâm mẻ hàng để đối chiếu – kỹ sư sẽ thiết lập chu kỳ ủ phù hợp, đảm bảo chi tiết đạt cơ tính đồng nhất.
Giai đoạn làm nguội
Quá trình chuyển hóa từ Austenit sang Mactenxit (tạo độ cứng tối đa) hay Peclit (độ cứng thấp, dẻo) phụ thuộc hoàn toàn vào tốc độ làm nguội. Đây là giai đoạn có sự chuyển biến tổ chức mạnh mẽ nhất, quyết định trực tiếp đến cơ tính cuối cùng của sản phẩm. Việc lựa chọn môi trường và thời gian làm nguội được tính toán chặt chẽ:
Làm nguội nhanh (Tôi nước/Dầu)
Thời gian làm nguội diễn ra rất nhanh, thường chỉ tính bằng giây hoặc phút.
Thời gian lưu trong môi trường tôi thường tuân theo quy tắc thực nghiệm: khoảng 3 - 4 giây cho mỗi 10mm chiều dày đối với môi trường nước, và 5 - 6 giây/10mm đối với môi trường dầu chuyên dụng. Nước cho tốc độ nguội cực mạnh (dành cho thép carbon thấp nhưng dễ gây nứt), trong khi dầu chuyên dụng giúp làm nguội êm hơn, giảm thiểu rủi ro nứt vỡ cho thép hợp kim.
Việc căn chuẩn thời gian để rút chi tiết ra đúng thời điểm (ngay khi lõi vừa đạt ngưỡng nhiệt độ chuyển biến, khoảng 150 - 200°C) là yêu cầu kỹ thuật bắt buộc để chống nứt bề mặt.
Làm nguội chậm (Ủ/Thường hóa)
Chu kỳ này có thể kéo dài từ vài giờ đến vài ngày nếu làm nguội trong không khí tĩnh hoặc làm nguội chậm cùng lò.
Thời gian làm nguội chậm phụ thuộc vào tốc độ hạ nhiệt được thiết lập trên hệ thống điều khiển trung tâm, dựa trên công thức: T(nguội) = (T(giữ) - T(ra lò)) / V(nguội)
Trong đó, tốc độ hạ nhiệt V(nguội) thường được khống chế ở mức 30 - 50°C/giờ đối với ủ hoàn toàn. Tốc độ nguội chậm có kiểm soát này giúp giải phóng tối đa ứng suất dư và làm mềm vật liệu để phục vụ gia công cắt gọt CNC.
Làm nguội phân cấp/đẳng nhiệt
Đây là kỹ thuật tiên tiến, giữ chi tiết ở một nhiệt độ trung gian (như trong bể muối nóng chảy ở mức 250 - 500°C) một thời gian ngắn trước khi làm nguội tiếp.
Thời gian lưu tại bậc phân cấp thường được tính toán bằng 1/3 đến 1/2 thời gian giữ nhiệt tại vùng Austenit. Việc ngắt quãng thời gian làm nguội này giúp cân bằng nhiệt độ giữa bề mặt và lõi trước khi tổ chức Mactenxit hình thành, khống chế hiện tượng cong vênh cho các chi tiết cơ khí chính xác có thành mỏng, biên dạng phức tạp.
Khái quát thời gian cho các phương pháp gia công phổ biến
Trong thực tiễn gia công, không có một công thức thời gian chung nào cho mọi loại linh kiện. Tùy thuộc vào bản chất vật liệu (hàm lượng carbon, các nguyên tố hợp kim) và mục đích sử dụng của chi tiết (yêu cầu bề mặt chống mài mòn cao hay lõi dẻo dai chịu va đập), bộ phận kỹ thuật sẽ chỉ định phương pháp xử lý chuyên biệt. Sự điều chỉnh các thông số này dẫn đến sự khác biệt lớn về tổng thời gian lưu lò của từng mẻ hàng.
Phương pháp tôi thấm Cacbon
Được ứng dụng chủ yếu cho các loại thép có hàm lượng carbon thấp, phương pháp này nhằm mục đích tạo ra một lớp bề mặt có độ cứng cao chống mài mòn, trong khi phần lõi vẫn giữ được độ dẻo dai.
Nhiều nhà sản xuất linh kiện thường đặt câu hỏi chu kỳ thấm carbon mất bao lâu. Thực tế, một quy trình tôi thấm cacbon chuẩn tiêu tốn khá nhiều thời gian, thường kéo dài từ 6 đến 12 giờ đồng hồ, đối với các yêu cầu lớp thấm sâu có thể lên tới 24 giờ.
Tốc độ thẩm thấu trung bình thường đạt khoảng 0.1 - 0.15 mm/giờ tùy thuộc vào nhiệt độ (thường ở 900-950°C) và nồng độ carbon thế trong lò. Nguyên tử Carbon cần thời gian liên tục để khuếch tán từ môi trường khí quyển lò vào sâu bên trong bề mặt kim loại.
Phương pháp tôi luyện điều chất
Đối với các chi tiết chịu tải trọng động phức tạp, làm từ thép có hàm lượng carbon trung bình đến cao (như thép S45C, SCM440), tôi luyện điều chất là giải pháp kỹ thuật cần thiết. Chu kỳ này bao gồm một lần tôi cứng để đạt cấu trúc Mactenxit, ngay sau đó là quá trình ram ở nhiệt độ cao.
Tổng thời gian lưu lò cho cả quy trình này thường dao động từ 4 đến 8 giờ tùy thuộc vào khối lượng mẻ hàng. Công thức tính thời gian tôi (giữ nhiệt) thường lấy khoảng 1 - 1.5 phút/mm chiều dày. Sau khi làm nguội nhanh, chi tiết cần được chuyển sang lò ram và giữ nhiệt thêm từ 2 - 4 giờ nhằm triệt tiêu ứng suất dư và đạt độ dẻo dai tiêu chuẩn.
Phương pháp ram ủ cơ tính
Chi tiết sau khi rèn, đúc hoặc gia công cắt gọt thường tồn đọng ứng suất dư rất lớn. Các phương pháp ram ủ cơ tính hay thường hóa được áp dụng để làm nhỏ hạt thép, giảm thiểu ứng suất.
Quá trình ủ mềm có tổng thời gian dài, thường kéo dài từ 8 đến 24 giờ. Nguyên nhân là do tốc độ làm nguội bị khống chế ở mức thấp.
Đối với ủ hoàn toàn, thiết bị lò phải hạ nhiệt độ từ từ với tốc độ chỉ khoảng 30 - 50°C/giờ cho đến khi phôi thép nguội xuống dưới 500°C mới được phép lấy ra ngoài không khí để đảm bảo vật liệu đạt độ mềm tiêu chuẩn cho máy CNC.
Những yếu tố tác động đến tổng thời gian gia công nhiệt luyện
Trong vận hành sản xuất, các yếu tố ảnh hưởng đến thời gian nhiệt luyện rất đa dạng, không chỉ dựa vào thông số lý thuyết mà còn phụ thuộc vào điều kiện thực tế thiết bị. Điều này đòi hỏi năng lực tính toán và kinh nghiệm hiệu chỉnh thực tế của đơn vị gia công.
- Kích thước và hình dáng khối hình học: Một trục thép đặc đường kính 100mm sẽ yêu cầu thời gian nung và giữ nhiệt lâu hơn so với một lô vít điện tử micro M1-M5. Những chi tiết có thành mỏng, góc cạnh sắc nhọn đòi hỏi chế độ nung chậm và làm nguội phân cấp để tránh nứt góc, dẫn đến việc phải kéo dài chu kỳ xử lý tổng thể.
- Thành phần hóa học của kim loại: Các loại thép hợp kim chứa các nguyên tố như Crom, Molypden, Vanadi (như SKD11, SKH51) có tính dẫn nhiệt kém hơn thép carbon thông thường. Đồng thời, mạng tinh thể hợp kim cũng làm giảm tốc độ khuếch tán của carbon. Do đó, thép hợp kim cao luôn đòi hỏi thời gian nung nóng chậm và thời gian giữ nhiệt kéo dài hơn để hòa tan hoàn toàn các cacbit hợp kim.
- Công nghệ và thiết bị lò nung: Các tập đoàn xử lý nhiệt lớn trên thế giới như Bodycote, hay các hãng sản xuất thiết bị như Ipsen, ALD Vacuum Technologies, SECO/WARWICK và Nabertherm đều đánh giá: Công nghệ lò quyết định đến 40% hiệu suất thời gian. Một hệ thống lò băng tải liên tục thế hệ mới với khả năng tuần hoàn nhiệt và quạt đối lưu mạnh mẽ sẽ rút ngắn đáng kể thời gian gia nhiệt so với các dòng lò công nghệ cũ, đồng thời hạn chế tình trạng chênh lệch nhiệt độ giữa các vị trí.
Nhiệt Luyện Công Danh – Giải pháp tối ưu thời gian và chất lượng gia công
Trước yêu cầu khắt khe về thông số kỹ thuật và tiến độ từ các chuỗi cung ứng FDI, việc lựa chọn một đối tác gia công xử lý nhiệt uy tín là quyết định mang tính chiến lược của các nhà xưởng cơ khí. Với hơn 6 năm hoạt động chuyên sâu, Nhiệt Luyện Công Danh là đơn vị cung cấp dịch vụ gia công chuyên nghiệp, mang đến các giải pháp tối ưu cho khách hàng công nghiệp. Chúng tôi hiểu rằng, việc kiểm soát tốt thời gian tại xưởng nhiệt luyện sẽ góp phần tối ưu hóa chi phí sản xuất của đối tác.
Đồng hành cùng Công Danh, quý khách hàng sẽ được đảm bảo các yếu tố kỹ thuật và năng lực sau:

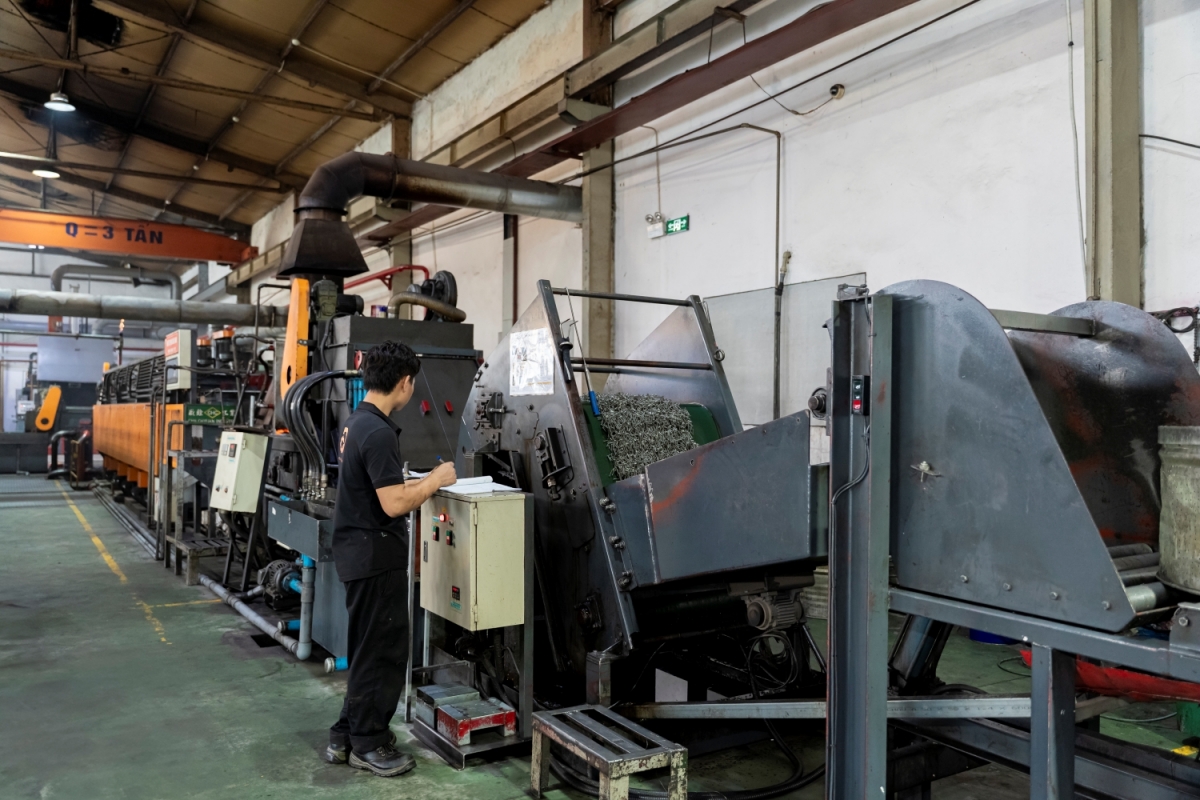

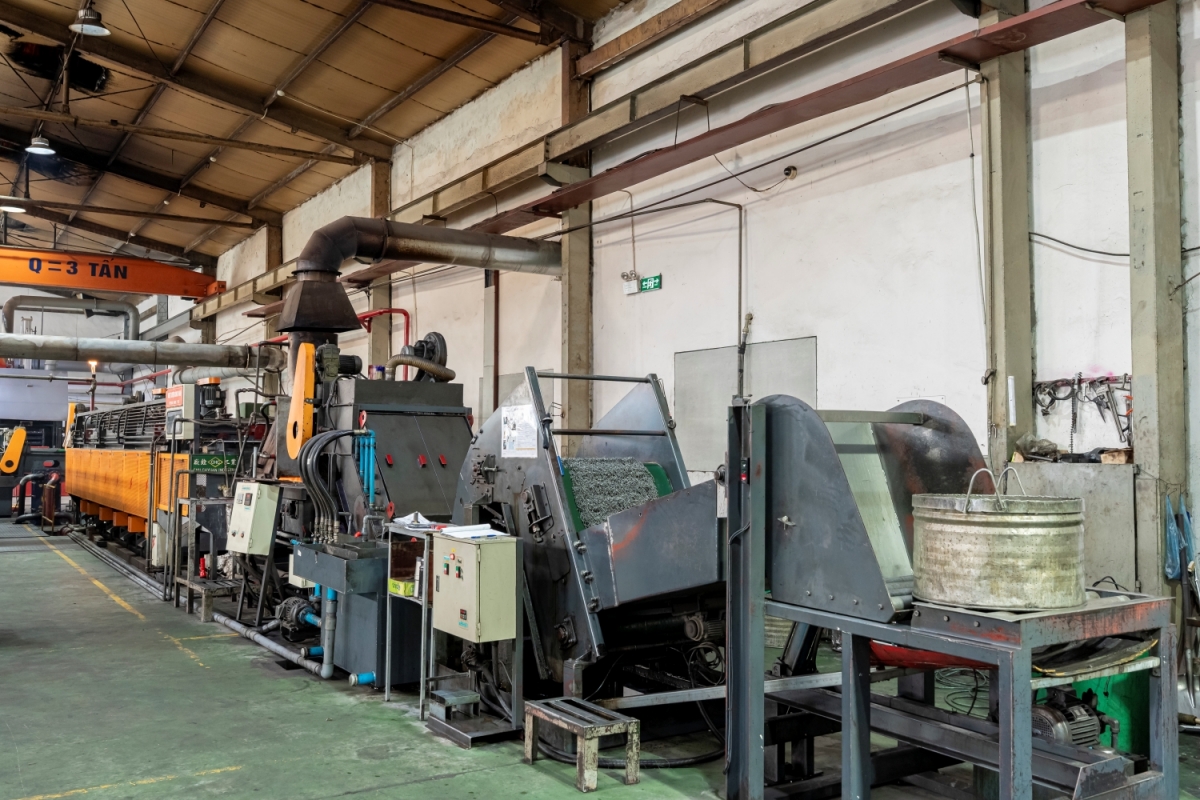

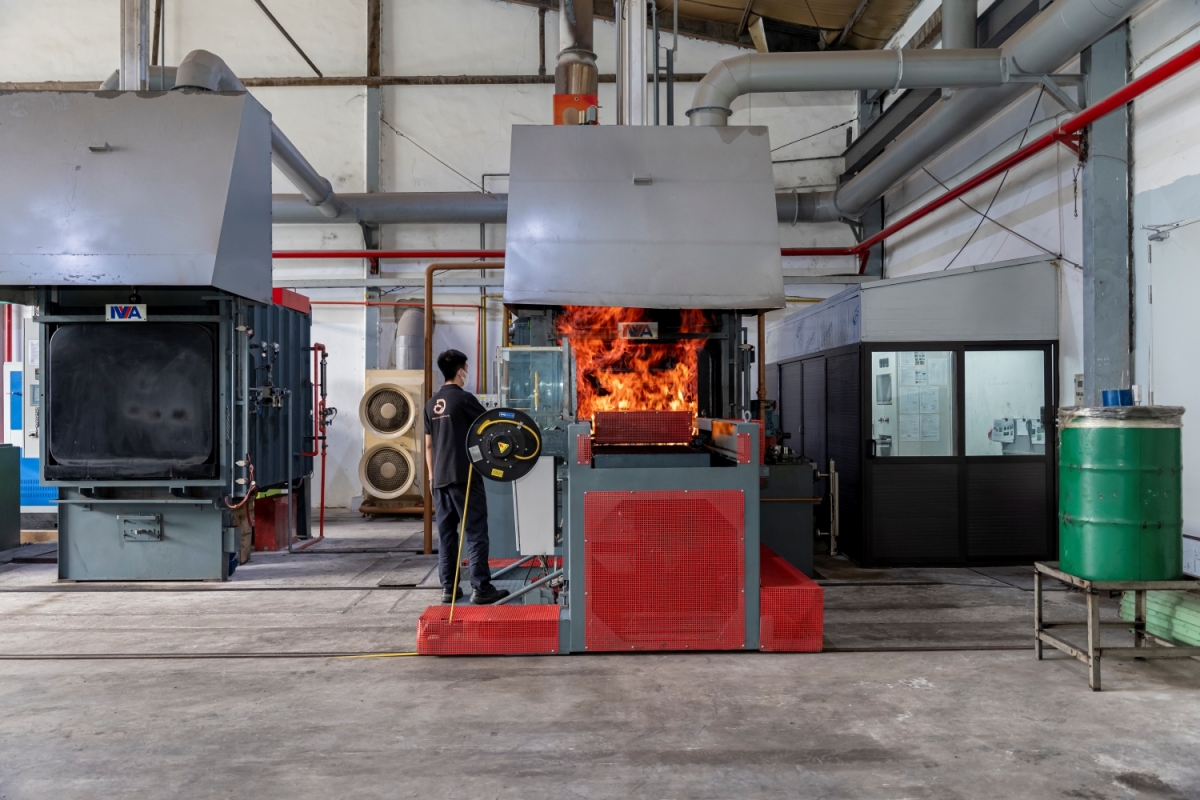

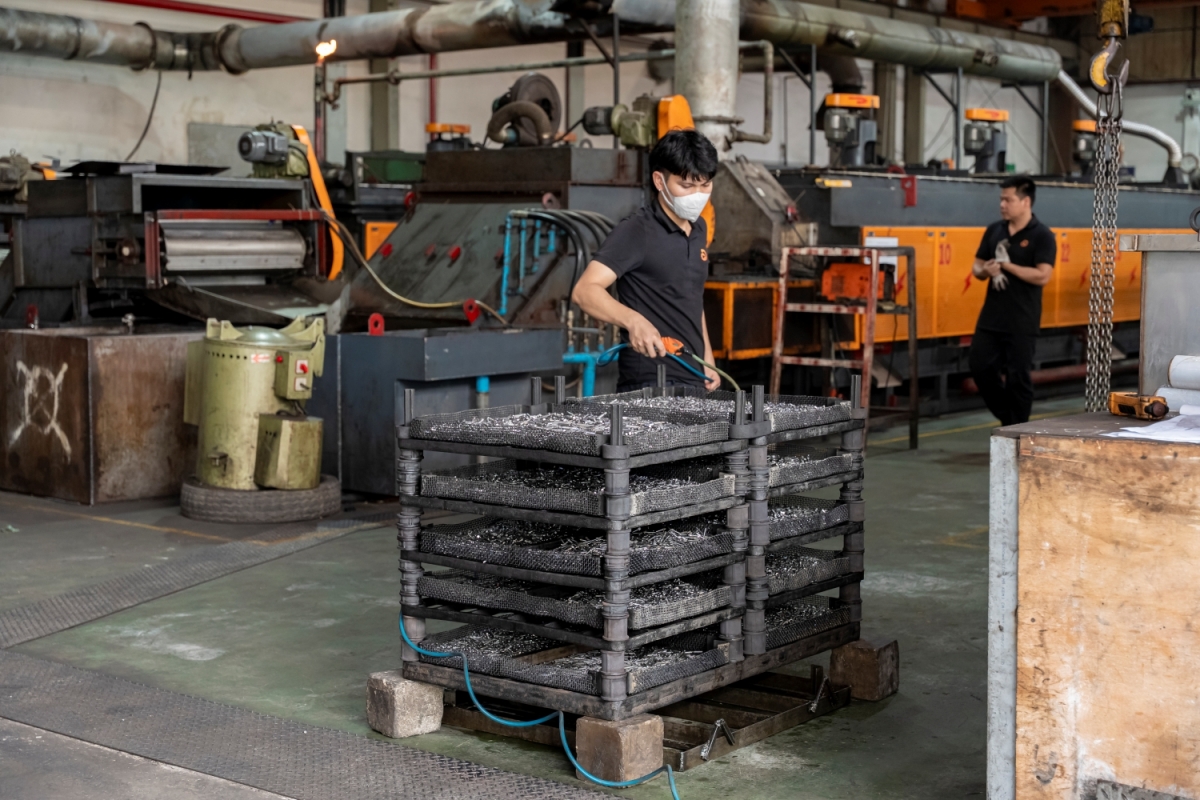

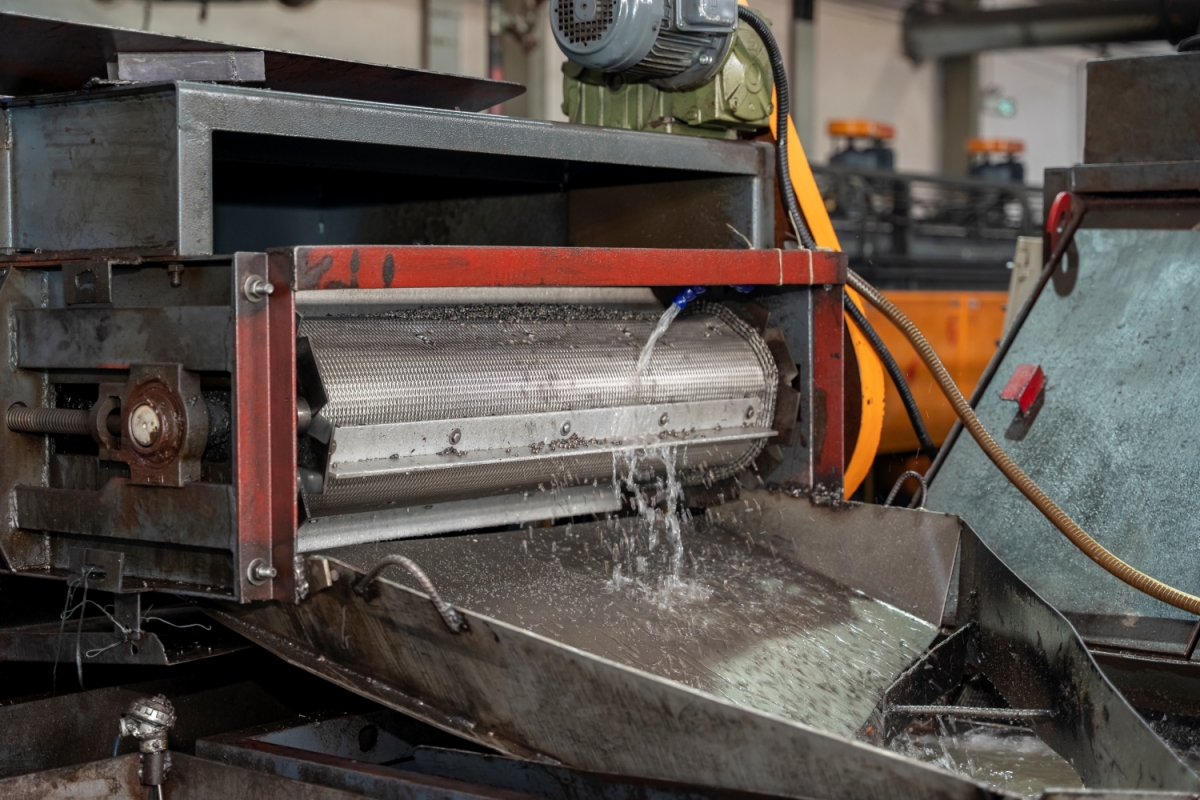

- Năng lực sản xuất & Công nghệ thiết bị: Sở hữu công suất thiết kế lên đến 900 tấn/tháng, cùng hệ thống thiết bị tân tiến như lò xử lý nhiệt thấm cacbon, dây chuyền lò băng tải liên tục Đài Loan và dây chuyền đa dụng IWA của Đức. Công Danh tự tin cung cấp dịch vụ gia công nhiệt luyện nhanh, đáp ứng các đơn hàng sản lượng lớn với tiến độ giao hàng chuẩn xác.

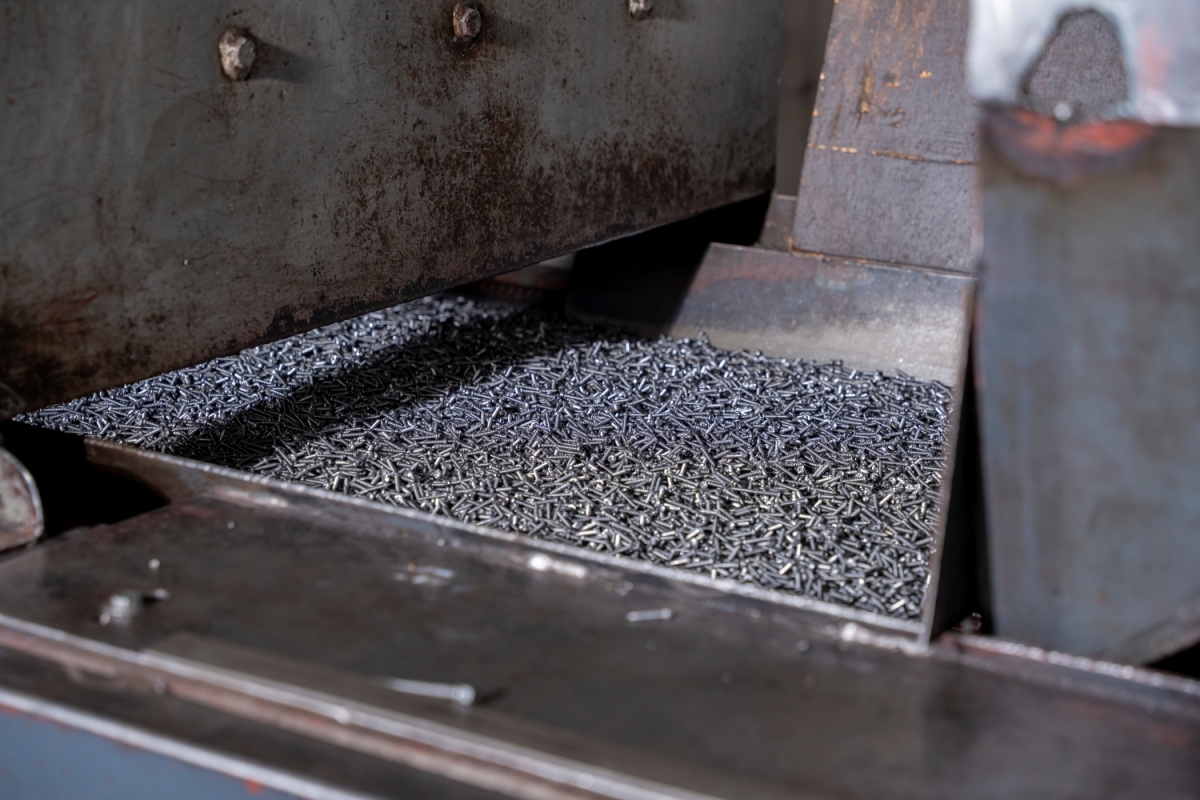

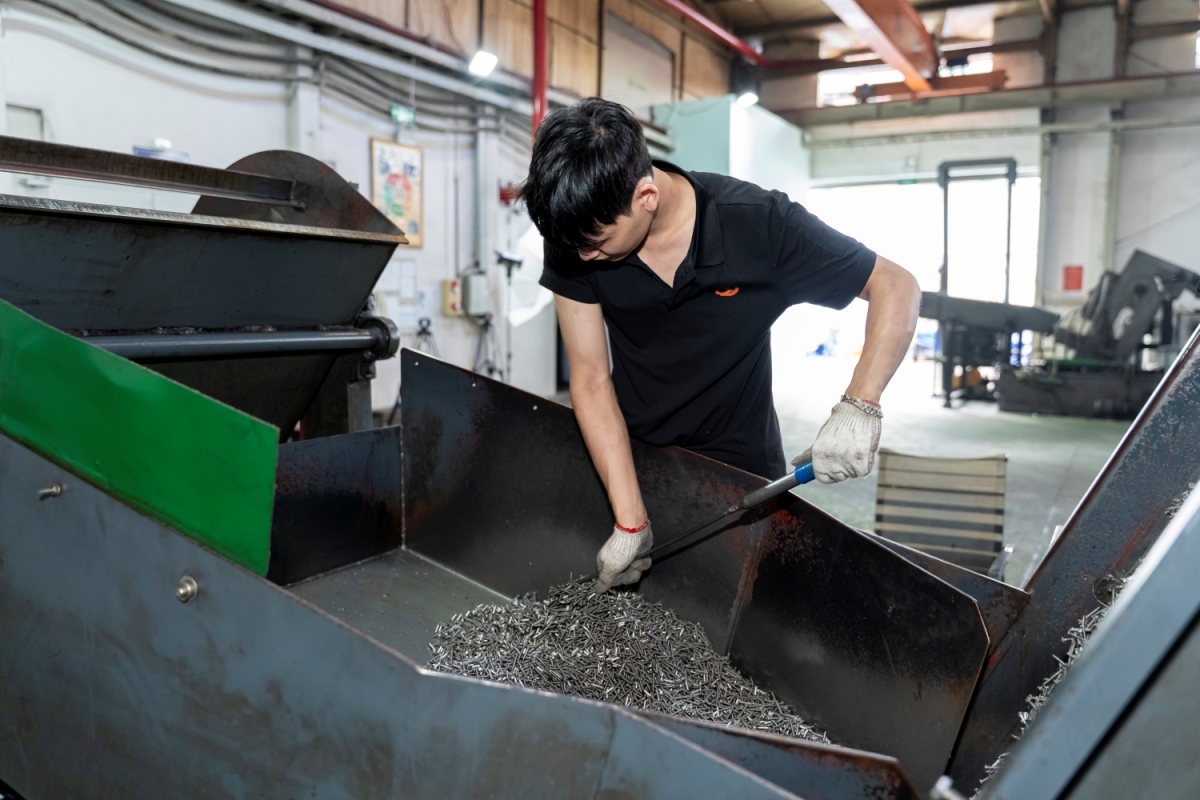

- Năng lực chuỗi cung ứng: Năng lực kỹ thuật của chúng tôi được minh chứng qua các dự án thực tế. Công Danh hiện là đơn vị gia công xử lý 30-35 tấn/tháng mũi vít và kìm chuẩn Đức cho Wiha Việt Nam; nhiệt luyện 100 tấn vít tôn/tháng cho Khang Gia; xử lý linh kiện vít điện tử micro M1-M5 cho Harmony Shanchuan (chuỗi cung ứng của Samsung, Canon); và đáp ứng các yêu cầu kiểm soát độ cứng bulong cho chuỗi cung ứng ô tô Vinfast.
- Kỹ thuật công nghệ chuyên sâu: Đội ngũ kỹ sư tại Công Danh trực tiếp tính toán thông số nung, thời gian giữ nhiệt cho từng mác vật liệu, mang đến dịch vụ tôi thấm cacbon và tôi điều chất với độ cứng đồng đều trên mọi mẻ hàng, đáp ứng tốt với các chi tiết có biên dạng hình học phức tạp.
- Kiểm soát chất lượng (QC): Từ các loại bulong cường độ cao (8.8, 10.9, 12.9), linh kiện bột ép thiêu kết cho đến các chi tiết cơ khí chính xác, chúng tôi đều áp dụng quy trình kiểm tra cơ tính bằng thiết bị đo kiểm Mitutoyo (Nhật Bản) theo chuẩn JIS nhằm đảm bảo sản phẩm đầu ra đạt tiêu chuẩn, giảm thiểu tối đa các rủi ro kỹ thuật.
Nếu quý doanh nghiệp đang tìm kiếm một xưởng nhiệt luyện Hà Nội đủ năng lực đáp ứng các tiêu chuẩn vật liệu khắt khe, hoặc cần nhận báo giá gia công nhiệt luyện, hãy liên hệ với bộ phận kỹ thuật của chúng tôi.
Câu hỏi thường gặp
Thời gian nung nóng và giữ nhiệt trong lò phụ thuộc vào công thức nào?
Trong kỹ thuật nhiệt luyện, việc tính toán thời gian phụ thuộc vào nhiều biến số. Các kỹ sư thường sử dụng quy tắc tính toán dựa trên chiều dày tiết diện lớn nhất của chi tiết (hệ số a phút/mm). Hệ số này thay đổi linh hoạt dựa trên mác thép (carbon hay hợp kim), hình dáng chi tiết và môi trường thiết bị nung (lò điện trở, lò chân không hay lò muối).
Thời gian nhiệt luyện kéo dài quá mức quy định có làm giảm cơ tính chi tiết không?
Có. Việc lưu giữ chi tiết ở nhiệt độ cao quá giới hạn thời gian cho phép sẽ dẫn đến hiện tượng hạt tinh thể bị thô hóa. Cấu trúc hạt thô làm vật liệu bị suy giảm độ dẻo dai, dễ gãy và giảm độ bền mỏi. Ngoài ra, việc lưu lò lâu còn làm tăng nguy cơ thoát carbon bề mặt, khiến độ cứng lớp vỏ ngoài không đạt yêu cầu.
Tại Nhiệt Luyện Công Danh, thời gian hoàn thành một mẻ gia công là bao lâu?
Thời gian xử lý phụ thuộc vào mác vật liệu, kích thước chi tiết và phương pháp gia công được chỉ định (Tôi, Ram, Thấm, hay Ủ). Tuy nhiên, với hệ thống lò băng tải liên tục và tổng công suất thiết kế lên đến 900 tấn/tháng, Nhiệt Luyện Công Danh có khả năng tối ưu hóa thời gian chờ, đáp ứng tiến độ xử lý và giao hàng nhanh chóng cho các đối tác công nghiệp.
Giải pháp kỹ thuật nào giúp rút ngắn thời gian xử lý nhiệt mà vẫn đảm bảo độ đồng đều?
Yếu tố cốt lõi nằm ở công nghệ thiết bị. Để rút ngắn thời gian gia nhiệt an toàn, các hệ thống lò hiện đại sử dụng công nghệ quạt đối lưu tuần hoàn mạnh và hệ thống kiểm soát nhiệt độ tự động nhiều vùng (multi-zone control). Môi trường khí quyển bảo vệ được tinh chỉnh chính xác giúp vật liệu hấp thụ nhiệt tốt hơn, đồng thời tính năng tự động hóa giúp loại bỏ sự chênh lệch thời gian do thao tác thủ công.
Tóm lại, thời gian nhiệt luyện không chỉ là một thông số lý thuyết đơn thuần mà là một quy trình kỹ thuật phức tạp trong ngành luyện kim, quyết định trực tiếp đến chất lượng và tuổi thọ của mọi chi tiết cơ khí. Việc làm chủ chu kỳ nung, thời gian giữ nhiệt và tốc độ làm nguội giúp doanh nghiệp đáp ứng các tiêu chuẩn sản phẩm, tối ưu chi phí vận hành và nâng cao năng lực cạnh tranh. Lựa chọn một đối tác gia công uy tín, sở hữu thiết bị đồng bộ và nền tảng kỹ thuật vững chắc là giải pháp chiến lược để đảm bảo chi tiết kim loại đạt được cơ tính đồng đều và đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất.
