Trong ngành gia công cơ khí chế tạo, có một vấn đề kỹ thuật thường gặp mà rất nhiều kỹ sư và chủ xưởng gia công phải đối mặt: Một chi tiết máy được phay, tiện CNC đạt độ chính xác cao, bề mặt hoàn thiện tốt, nhưng sau khi trải qua quá trình xử lý lại không đạt yêu cầu về dung sai. Những lỗi nhiệt luyện phổ biến như sai lệch kích thước, hiện tượng cong vênh hay nứt ngầm không chỉ tiêu tốn chi phí phôi vật liệu, lãng phí thời gian gia công mà còn làm chậm tiến độ giao hàng của dự án.
Bài viết dưới đây sẽ phân tích chuyên sâu về nguyên nhân gây ra hiện tượng biến dạng, đồng thời cung cấp những giải pháp thực tiễn giúp các nhà sản xuất kiểm soát dung sai một cách hiệu quả nhất.
Bản chất của sai số và biến dạng trong xử lý nhiệt
Khi kim loại bị nung nóng đến nhiệt độ tới hạn (vùng Austenit) và làm nguội nhanh (tôi), mạng tinh thể bên trong vật liệu bắt buộc phải tái cấu trúc (chuyển biến thành Mactenxit) để đạt được độ cứng mong muốn. Sự chuyển biến cấu trúc này, kết hợp với sự co giãn nhiệt độ đột ngột, sẽ tạo ra sự sai lệch kích thước nhất định. Về bản chất, sai số nhiệt luyện là một đặc tính vật lý tất yếu của ngành luyện kim mà người kỹ sư cần tính toán và bù trừ từ trước.
Sự sai lệch này không diễn ra đồng nhất trên mọi chi tiết mà phụ thuộc vào hình dáng hình học và mác thép. Sai số sau nhiệt luyện thường được chia thành hai dạng cơ bản:
- Sự biến dạng về thể tích: Đây là hiện tượng thay đổi kích thước khi tôi (tăng hoặc giảm thể tích) diễn ra đồng đều trên toàn bộ bề mặt chi tiết. Nguyên nhân cốt lõi là do sự chênh lệch thể tích riêng giữa các tổ chức tế vi của thép ở nhiệt độ thường so với sau khi được tôi cứng.
- Sự biến dạng về hình dáng: Biểu hiện rõ nhất là sự cong vênh sau khi tôi, uốn cong, vặn xoắn đối với các chi tiết dạng trục dài, hoặc biến dạng oval đối với các chi tiết dạng vòng bi, bánh răng thành mỏng. Dạng biến dạng khi nhiệt luyện này cần được kiểm soát nghiêm ngặt vì nó làm sai lệch hoàn toàn dung sai hình học (độ tròn, độ phẳng, độ đồng tâm) của bản vẽ thiết kế.
Những nguyên nhân cốt lõi gây ra biến dạng sau nhiệt luyện
Để tìm ra cách giảm thiểu sai số khi tôi thép, các kỹ sư cần nắm rõ ba tác nhân chính sinh ra ứng suất dư, trực tiếp làm thay đổi hình dáng ban đầu của phôi kim loại.
Sự chênh lệch nhiệt độ sinh ra ứng suất nhiệt
Trong quá trình nung nóng và đặc biệt là khi làm nguội đột ngột, bề mặt bên ngoài của chi tiết kim loại sẽ tiếp xúc với dung dịch làm mát nên nguội đi và co lại nhanh hơn rất nhiều so với phần lõi bên trong. Sự co ngót không đồng bộ này sinh ra một lực kéo/nén rất lớn giữa lớp vỏ và phần lõi, được gọi là ứng suất nhiệt.
Mức độ biến dạng do ứng suất nhiệt phụ thuộc vào các yếu tố:
- Tốc độ làm nguội: Làm nguội càng nhanh (ví dụ tôi bằng nước lạnh), mức chênh lệch nhiệt giữa bề mặt và lõi càng lớn, dẫn đến ứng suất kéo/nén càng cao.
- Độ dẫn nhiệt của vật liệu: Các mác thép hợp kim cao thường có độ dẫn nhiệt kém hơn thép carbon thấp, khiến nhiệt lượng phân tán chậm, dễ gây chênh lệch nhiệt độ nội tại và dẫn đến nứt vỡ.
Nếu ứng suất nhiệt này vượt qua giới hạn chảy của vật liệu ở nhiệt độ cao, chi tiết sẽ bị uốn cong hoặc vặn xoắn.
Sự chuyển biến tổ chức kim loại bên trong mạng tinh thể
Đây là nguyên nhân chính dẫn đến sự thay đổi thể tích khi tôi. Khi phôi thép chuyển từ trạng thái tổ chức nền nung nóng sang trạng thái tổ chức có độ cứng cao sau khi làm nguội, thể tích riêng của kim loại sẽ tăng lên. Sự giãn nở này diễn ra không đồng thời ở mọi vị trí trên chi tiết, tạo ra áp lực nội tại gọi là ứng suất tổ chức.
Đặc điểm của ứng suất tổ chức gây sai số:
- Quá trình này thường diễn ra chậm hơn ứng suất nhiệt, xuất hiện ở giai đoạn cuối của quá trình làm nguội khi thép đạt đến điểm chuyển biến nhiệt độ thấp.
- Hiện tượng này thường làm tăng kích thước ở các vùng có tiết diện lớn và co ngót ở những vùng có tiết diện nhỏ, làm lệch tâm các lỗ khoan.
- Khi ứng suất nhiệt và ứng suất tổ chức cộng gộp lại tại một vị trí và vượt quá giới hạn bền của thép, hiện tượng nứt ngầm hoặc nứt sau nhiệt luyện sẽ xảy ra.
Thiết kế bất đối xứng và ứng suất dư từ gia công cơ
Không phải mọi sự cố biến dạng đều xuất phát từ quá trình xử lý nhiệt. Rất nhiều nguyên nhân gây biến dạng sau nhiệt luyện bắt nguồn từ chính bản vẽ thiết kế cơ khí ban đầu hoặc do nguyên công gia công thô để lại:
- Từ thiết kế: Bản vẽ chi tiết có sự thay đổi tiết diện quá đột ngột (phần thành mỏng liền kề phần khối dày), các rãnh then sâu, góc cạnh không được bo tròn (chamfer/fillet) khiến nhiệt độ phân bố và tản nhiệt không đều.
- Từ nguyên công gia công: Quá trình tiện, phay CNC tốc độ cao, cắt gọt sâu hoặc đột dập phôi đã tạo ra một lượng ứng suất dư lớn tích tụ lại bên trong cấu trúc bề mặt kim loại.
Khi chi tiết được đưa vào buồng nung, dưới tác động của nhiệt độ cao, cấu trúc kim loại giãn nở, lượng ứng suất dư này được giải phóng, gây ra hiện tượng biến dạng chi tiết trước cả khi bước vào giai đoạn làm nguội.
Giải pháp kiểm soát và hạn chế tối đa dung sai nhiệt luyện
Việc triệt tiêu hoàn toàn sai số là điều rất khó trong nguyên lý luyện kim. Tuy nhiên, bằng kỹ thuật chuyên môn và sự tính toán kỹ lưỡng, các kỹ sư hoàn toàn có thể kiểm soát dung sai nằm trong giới hạn cho phép.
Tính toán chuẩn xác lượng dư gia công
Đây là yêu cầu phối hợp kỹ thuật bắt buộc giữa xưởng phay tiện CNC và đơn vị gia công xử lý nhiệt. Kỹ sư cần tính toán được tỷ lệ thay đổi kích thước của từng loại mác thép cụ thể để thiết lập lượng dư gia công trước nhiệt luyện một cách hợp lý nhất.
Các nguyên tắc tính toán lượng dư:
- Phải đánh giá dựa trên mác thép, đối với thép công cụ (như SKD11) sẽ có tỷ lệ co ngót/giãn nở khác biệt so với thép carbon kết cấu (S45C).
- Lượng dư này phải đủ để nguyên công mài vô tâm hoặc mài phẳng loại bỏ hoàn toàn lớp biến dạng bề mặt.
- Không được để lượng dư quá lớn vì sẽ tăng chi phí vật tư mài, kéo dài thời gian gia công tinh và có nguy cơ mài phạm vào lớp thép bị giảm độ cứng bên trong. Việc tính toán đúng sẽ đảm bảo sản phẩm đạt dung sai gia công tinh sau xử lý nhiệt (như H7, h7) theo đúng bản vẽ.
Áp dụng các biện pháp nhiệt luyện sơ bộ giải tỏa ứng suất
Trước khi tiến hành gia công tinh bề mặt hoặc đưa vào lò tôi cứng, vật liệu cần được xử lý để giải tỏa ứng suất nội. Việc bỏ qua bước này là nguyên nhân phổ biến khiến linh kiện bị sai lệch kích thước. Các phương pháp sơ bộ hiệu quả bao gồm:
- Ủ mềm (Annealing): Nung nóng và làm nguội rất chậm cùng buồng lò để khử hoàn toàn ứng suất, làm giảm độ cứng phôi thép giúp dụng cụ cắt CNC hoạt động ổn định, hạn chế mẻ dao.
- Thường hóa (Normalizing): Giúp làm nhỏ mịn hạt thép, tạo sự đồng đều cho cấu trúc kim loại. Cài đặt thời gian nhiệt luyện và giữ nhiệt hợp lý ở bước này giúp phôi thép đạt trạng thái ổn định nhất trước khi đưa vào công đoạn tôi chính thức.
- Ram ủ cơ tính: Áp dụng ngay sau khi phay, tiện thô. Bước này giải phóng triệt để ứng suất dư sinh ra từ tác động cơ học, tạo sự ổn định tối đa cho phôi thép trước khi bước vào quá trình làm nguội nhanh.
Lựa chọn môi trường tôi và kỹ thuật gá lắp tiêu chuẩn
Thay vì làm nguội bằng nước có tốc độ truyền nhiệt quá nhanh, các đơn vị nhiệt luyện chuyên nghiệp sẽ ứng dụng các giải pháp làm mát có kiểm soát tốc độ để giảm thiểu ứng suất:
- Môi trường tôi tiên tiến: Sử dụng các loại dầu tôi chuyên dụng có khả năng làm mát chậm ở giai đoạn cuối, dung dịch polymer, hoặc công nghệ nhiệt luyện chân không làm mát bằng khí Nito áp suất cao.
- Công nghệ tôi phân cấp: Giữ phôi ở một mức nhiệt độ nhất định trong môi trường muối nóng hoặc dầu nóng để cân bằng nhiệt độ giữa lõi và bề mặt, sau đó mới làm nguội hoàn toàn.

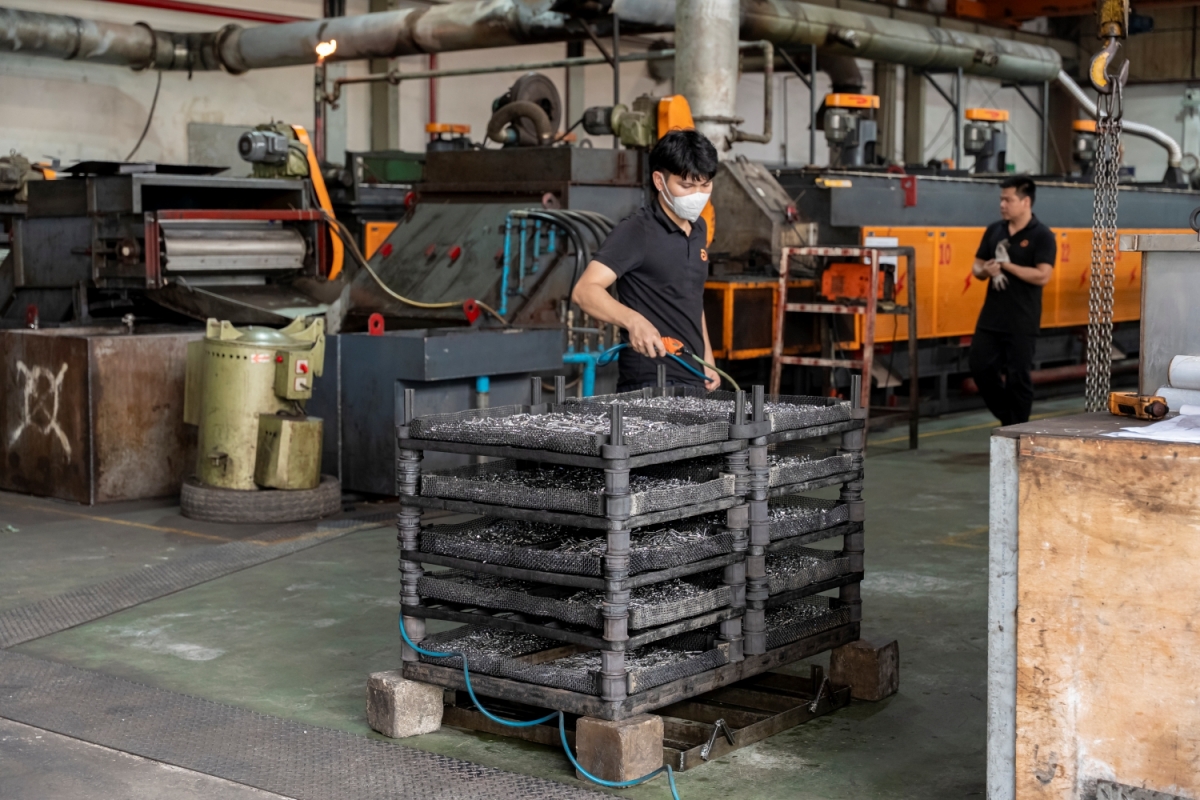

- Kỹ thuật gá lắp (Jig): Cách sắp xếp sản phẩm vào lò đóng vai trò quan trọng. Các chi tiết dạng trục dài bắt buộc phải được treo thẳng đứng thay vì đặt nằm ngang trên mặt khay để trọng lực không làm võng trục khi nung. Sản phẩm cần được phân bổ đều, giữ khoảng cách phù hợp để nhiệt lượng truyền đồng nhất, đáp ứng các tiêu chuẩn nhiệt luyện khắt khe nhất.
Khắc phục sai số kích thước là một quy trình kỹ thuật yêu cầu sự kết hợp đồng bộ giữa hệ thống thiết bị tiêu chuẩn và năng lực chuyên môn của đội ngũ kỹ sư.
Nhiệt Luyện Công Danh – Đối tác kiểm soát dung sai cơ khí chính xác hàng đầu
Thấu hiểu những rủi ro kỹ thuật mà biến dạng kim loại gây ra cho quá trình sản xuất, Nhiệt Luyện Công Danh tập trung đầu tư vào hệ thống công nghệ để kiểm soát dung sai tối ưu. Với định hướng phát triển bền vững và hơn 6 năm kinh nghiệm, chúng tôi mang đến hệ sinh thái giải pháp xử lý nhiệt đồng bộ:

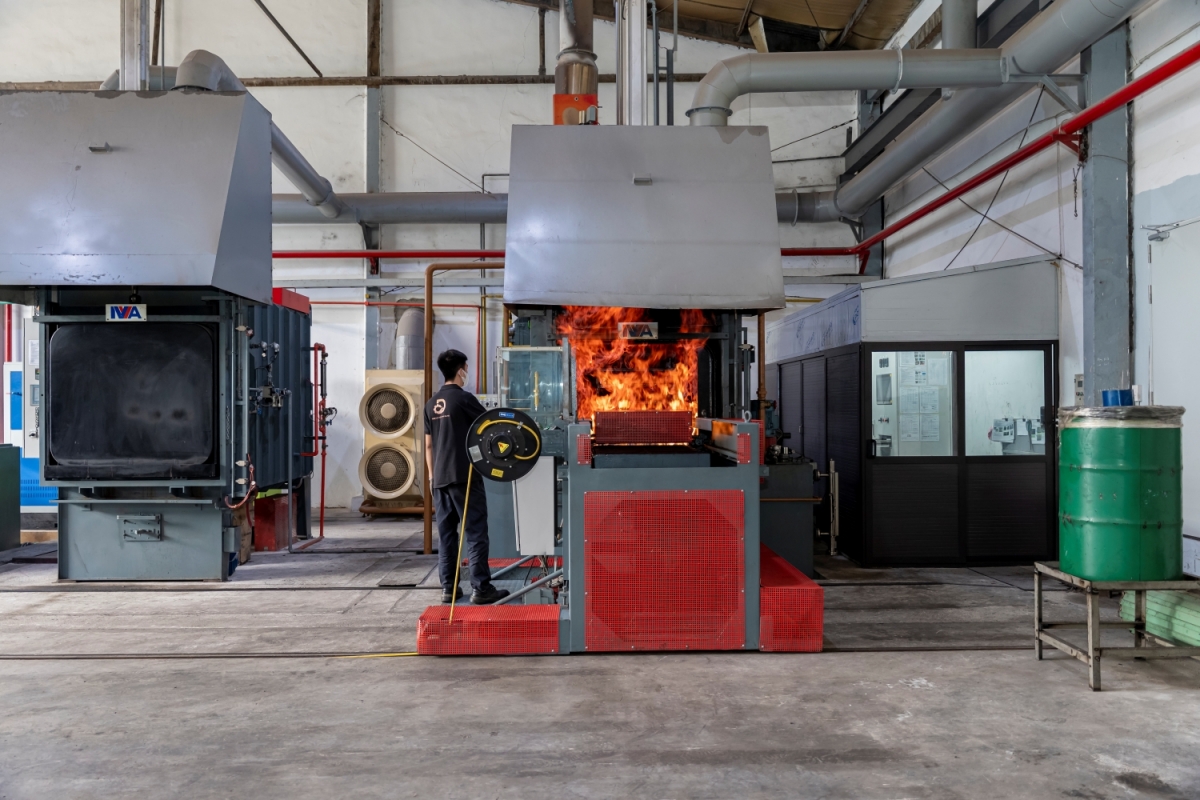

- Năng lực sản xuất quy mô lớn với công nghệ hiện đại: Sở hữu hệ thống 02 dây chuyền lò băng tải liên tục nhập khẩu từ Đài Loan và 01 dây chuyền lò buồng đa dụng IWA (công nghệ Đức). Công Danh đạt công suất gia công lên đến 900 tấn/tháng. Hệ thống kiểm soát nhiệt độ đồng đều và khí quyển tự động giúp giảm thiểu rủi ro chênh lệch nhiệt và biến dạng cho các lô hàng lớn.

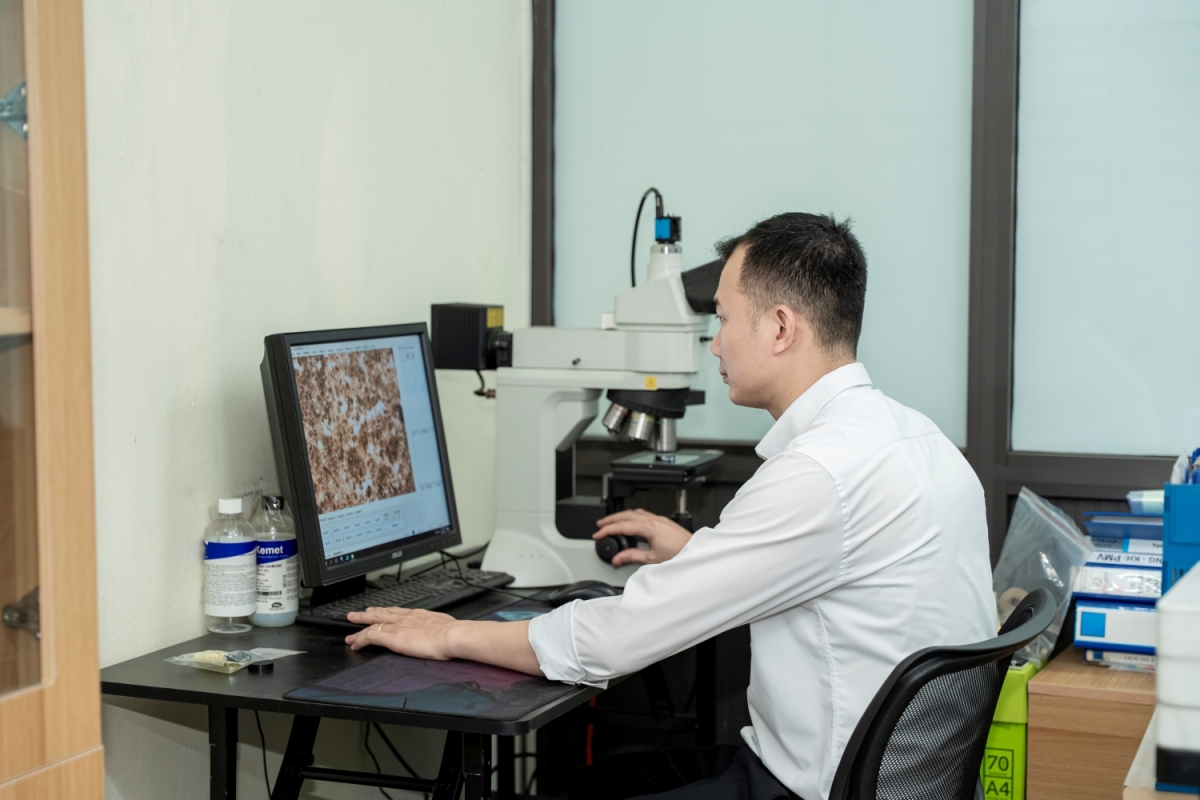

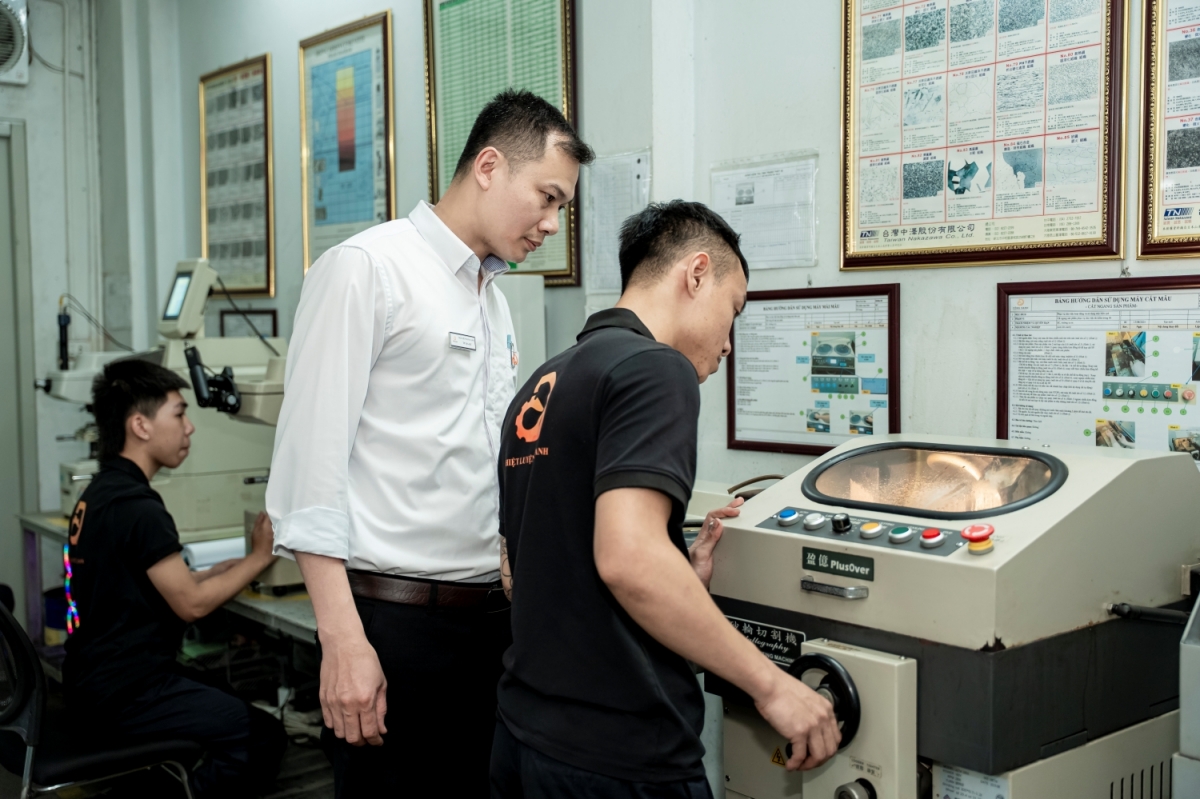

- Kiểm soát dung sai & cơ tính chuẩn quốc tế: Ứng dụng công nghệ xử lý nhiệt tiên tiến (Tôi thấm Carbon, Thấm Carbon-Nitơ, Tôi luyện điều chất), đảm bảo độ cứng bề mặt đạt chuẩn và duy trì độ bền lõi cơ học. Hệ thống phòng Lab đo lường với thiết bị Mitutoyo (Nhật Bản) đảm bảo dung sai cơ khí đáp ứng các tiêu chuẩn xuất khẩu như JIS, DIN, SAE.

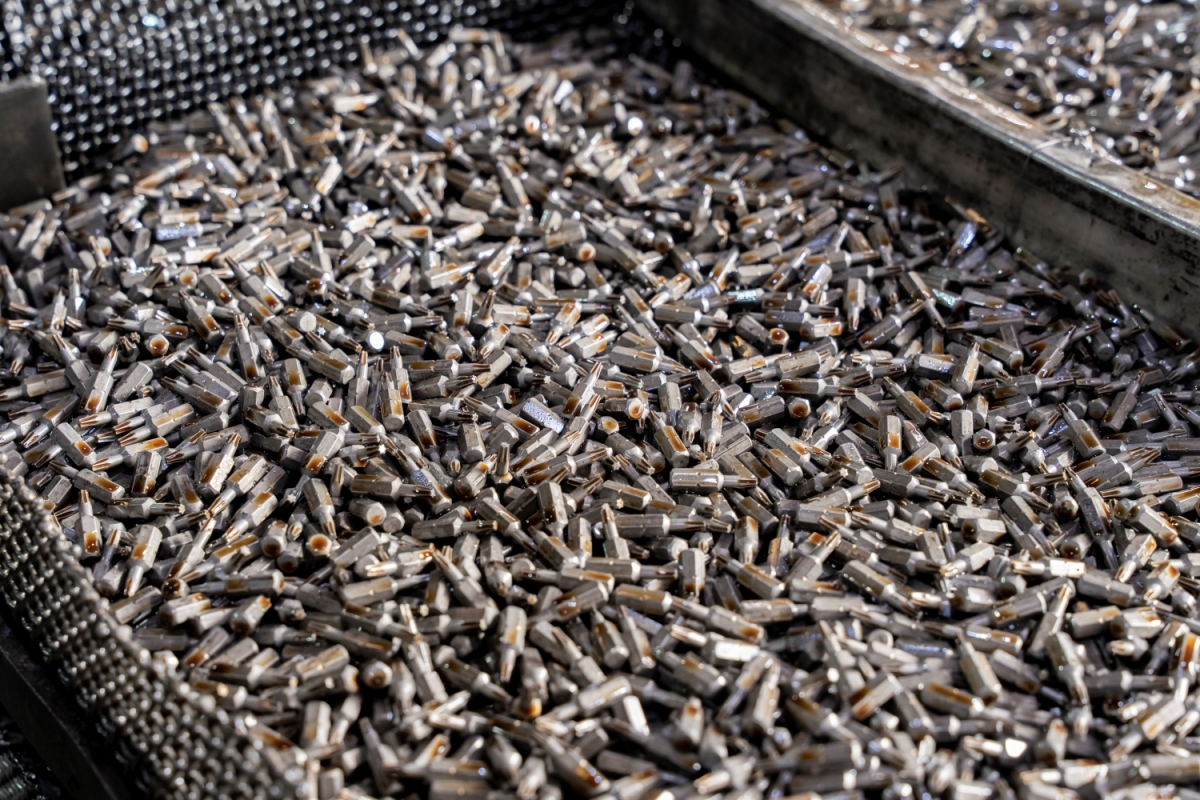

- Đối tác chiến lược của các chuỗi cung ứng toàn cầu: Năng lực gia công của Công Danh được khẳng định qua các dự án yêu cầu kỹ thuật cao: Xử lý nhiệt dụng cụ cầm tay tiêu chuẩn DIN cho Wiha Việt Nam (công nghệ Tôi Kép); gia công bulong cường độ cao phục vụ chuỗi cung ứng Vinfast (đối tác Bulong Việt Đức); và nhiệt luyện vít điện tử micro M1-M5 cho các vendor của Samsung, LG, Canon (đối tác Harmony Shanchuan).
- Giải pháp xử lý nhiệt toàn diện: Cung cấp quy trình trọn gói từ Ủ mềm, thường hóa giải tỏa ứng suất dư đến Tôi, Ram và Tẩy rửa dầu siêu âm, chống gỉ. Đội ngũ kỹ thuật tại Công Danh trực tiếp tư vấn cùng khách hàng về vật liệu và tính toán lượng dư gia công tối ưu ngay từ giai đoạn bản vẽ.
- Cam kết dịch vụ chuyên nghiệp cho doanh nghiệp B2B: Hệ thống kiểm soát chất lượng nhiệt luyện đạt chuẩn ISO 9001:2015, tiến độ giao hàng ổn định, linh hoạt đáp ứng từ các đơn hàng sản xuất loạt nhỏ đến các dự án linh kiện quy mô lớn.
Để đảm bảo dung sai và chất lượng cho các chi tiết gia công cơ khí của doanh nghiệp, hãy liên hệ với phòng kỹ thuật của Nhiệt Luyện Công Danh để được tư vấn phương án xử lý nhiệt, hỗ trợ tính toán bù trừ dung sai và nhận báo giá dịch vụ nhiệt luyện chi tiết.
Một số câu hỏi thường gặp (FAQs) từ kỹ sư thiết kế
Dung sai biến dạng thông thường cho phép là bao nhiêu? Tùy thuộc vào mác thép, phương pháp xử lý và hình dáng hình học. Thông thường, sai số kích thước sẽ dao động từ 0.05mm đến 0.2mm. Khách hàng cần trao đổi trước với đơn vị nhiệt luyện để thống nhất lượng dư mài thích hợp.
Chi tiết dạng trục trơn rất dài và mảnh, làm sao để hạn chế độ võng? Với các chi tiết này, quy trình gia công bắt buộc phải dùng phương pháp đồ gá treo thẳng đứng. Sau khi tôi, nếu chi tiết có độ lệch ngoài dung sai, bộ phận kỹ thuật sẽ áp dụng quy trình nắn nóng hoặc nắn nguội chuyên dụng để hiệu chỉnh độ thẳng theo yêu cầu bản vẽ.
Dịch vụ tôi thấm cacbon có làm biến dạng sản phẩm nhiều hơn tôi điều chất không? Quá trình tôi thấm diễn ra ở mức nhiệt độ cao và thay đổi cấu trúc bề mặt nên có xu hướng thay đổi kích thước nhiều hơn. Tuy nhiên, bằng công nghệ kiểm soát thế carbon và môi trường tôi dầu có tốc độ làm mát chậm tại Công Danh, ứng suất bề mặt được kiểm soát trong giới hạn an toàn.
Cần cung cấp những thông tin gì để Công Danh tư vấn phương án xử lý nhiệt? Để đánh giá phương án gia công chính xác, Quý doanh nghiệp vui lòng cung cấp: Bản vẽ kỹ thuật chi tiết, loại mác thép đang sử dụng, yêu cầu độ cứng HRC bề mặt/lõi, và thông số dung sai kích thước hiện tại sau khi phay tiện.
Sai số sau nhiệt luyện là một hiện tượng vật lý hoàn toàn có thể tính toán và kiểm soát bằng các giải pháp kỹ thuật phù hợp. Việc tối ưu thiết kế bản vẽ, chủ động giải tỏa ứng suất dư bằng quy trình nhiệt luyện sơ bộ, tính toán lượng dư chuẩn xác và ứng dụng công nghệ xử lý nhiệt hiện đại sẽ giúp các nhà máy cơ khí kiểm soát được tình trạng biến dạng kích thước và nứt vỡ. Xây dựng một quy trình kiểm soát nhiệt luyện đồng bộ là yếu tố then chốt giúp các doanh nghiệp gia công bảo vệ chất lượng sản phẩm, tối ưu chi phí vật tư và tự tin đáp ứng các tiêu chuẩn kỹ thuật khắt khe của chuỗi cung ứng toàn cầu.
