Một chi tiết trục truyền động hay bánh răng hộp số trị giá hàng chục triệu đồng có thể nứt vỡ chỉ sau vài chu kỳ tải nặng nếu lõi thép quá giòn. Ngược lại, chúng sẽ nhanh chóng bị mài mòn, mất biên dạng nếu bề mặt không đạt đủ độ cứng. Đối với các kỹ sư cơ khí và nhà sản xuất phụ tùng, việc cân bằng giữa hai đặc tính "siêu cứng" và "dẻo dai" luôn là một bài toán phức tạp.
Giải pháp tối ưu nhất cho yêu cầu cơ học khắt khe này chính là thấm carbon. Không chỉ đơn thuần là một phương pháp xử lý bề mặt, đây là công nghệ luyện kim mang tính then chốt, quyết định trực tiếp đến tuổi thọ và sự an toàn của toàn bộ hệ thống máy móc. Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu, phân tích cặn kẽ về nguyên lý và ứng dụng của kỹ thuật này.
Khái Niệm Và Bản Chất Của Công Nghệ Thấm Carbon
Để làm chủ được công nghệ này và áp dụng thành công vào thực tế sản xuất, các kỹ sư cơ khí và nhà thu mua cần phải hiểu rõ căn nguyên của quá trình biến đổi vật liệu diễn ra bên trong buồng nhiệt. Dưới đây là những phân tích chi tiết về mặt luyện kim học đối với phương pháp nhiệt luyện này.
Định Nghĩa Và Nguyên Lý Khuếch Tán Carbon
Về mặt bản chất học thuật, thấm carbon là một quá trình nhiệt luyện hóa học, trong đó người ta tiến hành bão hòa nguyên tử carbon vào lớp bề mặt của các loại thép có hàm lượng carbon thấp.
Quá trình này được thực hiện bằng cách nung nóng chi tiết thép trong một môi trường giàu môi chất sinh carbon ở nhiệt độ rất cao, thường dao động từ 900 đến 950 độ C. Tại dải nhiệt độ này, mạng tinh thể của thép chuyển sang trạng thái lý tưởng nhất để các nguyên tử carbon tự do có thể dễ dàng khuếch tán và xâm nhập sâu vào bên trong bề mặt kim loại.
Sự Biến Đổi Cơ Học Của Vật Liệu
Mục đích quan trọng nhất của phương pháp này là tạo ra một sự phân lớp cơ tính tối ưu trên cùng một khối vật liệu đơn nhất:
- Bề mặt chống mài mòn cực cao: Nhờ hấp thụ lượng lớn carbon, sau khi trải qua các bước nhiệt luyện tiếp theo, lớp vỏ ngoài cùng có thể đạt độ cứng từ 58 đến 62 HRC.
- Lõi thép chịu tải trọng va đập: Phần lõi bên trong hoàn toàn không bị ảnh hưởng bởi sự khuếch tán carbon, vẫn giữ nguyên hàm lượng carbon thấp ban đầu. Nhờ đó, lõi duy trì được độ dẻo dai cao, giúp chi tiết không bị nứt gãy dưới các tác động lực uốn xoắn hay va đập đột ngột.
Sự chuyển tiếp từ lớp vỏ cứng bên ngoài vào lõi mềm bên trong không diễn ra đột ngột mà giảm dần một cách liên tục. Chính cấu trúc lớp thấm có tính chuyển tiếp này giúp lớp vỏ cứng bên ngoài liên kết chặt chẽ với lõi mềm, ngăn chặn tình trạng bong tróc hay nứt mẻ khi thiết bị vận hành ở cường độ cao.
Các Mác Thép Phù Hợp Nhất Cho Dịch Vụ Tôi Thấm Carbon
Nguyên tắc cốt lõi trong kỹ thuật này là chỉ áp dụng cho các dòng thép carbon thấp (hàm lượng Carbon ≤ 0.25%) hoặc thép hợp kim thấp. Các mác thép tiêu biểu được ứng dụng rộng rãi trên các bản vẽ kỹ thuật bao gồm: S15C, S20C, 20Cr, 20CrMo, 16MnCr5... Việc có mặt của các nguyên tố hợp kim phụ trợ như Crom hay Molypden giúp tăng khả năng hóa bền lớp vỏ mà không làm thay đổi bản chất của lõi.
Tại sao không sử dụng thép carbon trung bình hay cao? Nếu hàm lượng carbon ban đầu của phôi thép đã lớn, toàn bộ phần lõi cũng sẽ tự động chuyển hóa thành tổ chức Martensite giòn sau bước tôi làm nguội nhanh.
Khi đó, chi tiết sẽ mất đi tính dẻo dai cốt lõi, dễ dàng nứt vỡ ngay từ những va đập cơ học hay mô-men xoắn đầu tiên khi vận hành. Do đó, việc thấu hiểu vật liệu và chọn đúng mác thép ngay từ khâu gia công tạo hình ban đầu là điều kiện tiên quyết, mang tính bắt buộc để toàn bộ quy trình xử lý nhiệt phía sau thành công.
Các Phương Pháp Thấm Carbon Bề Mặt Phổ Biến Nhất
Khoa học vật liệu đã phát triển nhiều phương thức khác nhau để đưa nguyên tử carbon vào bề mặt kim loại. Tùy thuộc vào quy mô sản xuất, hình dáng hình học của phôi và yêu cầu kỹ thuật của bản vẽ, các nhà máy sẽ cân nhắc lựa chọn phương pháp xử lý tối ưu nhất.
Công Nghệ Thấm Carbon Thể Rắn
Công nghệ thấm carbon thể rắn (Pack Carburizing) là phương pháp truyền thống và lâu đời nhất trong ngành luyện kim. Chi tiết gia công được đặt trong các thùng thép chịu nhiệt đậy kín, chèn xung quanh bằng hỗn hợp bột than gỗ nghiền nhỏ trộn với các chất xúc tác sinh carbon (như BaCO3 hoặc Na2CO3). Khi nung nóng, nhiệt độ sẽ kích hoạt phản ứng tạo ra khí CO, từ đó phân hủy ngay trên bề mặt kim loại để sinh ra carbon nguyên tử và khuếch tán vào mạng tinh thể thép.
Dù chi phí vận hành thấp, thiết bị đơn giản và cực kỳ phù hợp với các chi tiết siêu trường siêu trọng có kích thước quá khổ (không vừa các buồng lò khí tiêu chuẩn), phương pháp này lại bộc lộ nhiều điểm yếu kỹ thuật lớn. Điển hình là thời gian gia công kéo dài do quá trình truyền nhiệt qua lớp than bột rất chậm.
Thêm vào đó, do sự chênh lệch gradient nhiệt độ bên trong thùng nung, kỹ sư rất khó để kiểm soát chính xác độ đồng đều của lớp bão hòa bề mặt. Ngày nay, phương pháp này chủ yếu chỉ còn được ứng dụng trong công tác bảo dưỡng, sửa chữa đơn lẻ hoặc gia công thô.
Công Nghệ Thấm Carbon Thể Lỏng
Phương pháp thấm carbon thể lỏng (Liquid Carburizing) sử dụng các bể muối nóng chảy (thường chứa hỗn hợp muối gốc Cyanide hoặc các loại muối thế hệ mới an toàn hơn) làm môi trường khuếch tán. Ưu điểm vượt trội của phương pháp này là tốc độ truyền nhiệt của chất lỏng cực kỳ nhanh và đồng đều, giúp rút ngắn đáng kể chu kỳ gia nhiệt so với các phương pháp khác.
Nguyên tử carbon được giải phóng liên tục từ bể muối nóng chảy, bão hòa vào bề mặt chi tiết giúp đạt độ cứng đồng đều trong thời gian ngắn. Đặc biệt, do chi tiết chìm hoàn toàn trong muối lỏng, phôi thép được cách ly 100% với không khí nên triệt tiêu được hiện tượng oxy hóa hay thoát carbon, giúp bề mặt sau xử lý giữ được độ sạch và sáng.
Tuy nhiên, rào cản lớn nhất của công nghệ này là tính chất độc hại của gốc muối Cyanide, kéo theo quy trình kiểm định an toàn lao động nghiêm ngặt và chi phí xử lý chất thải môi trường vô cùng đắt đỏ. Hệ quả là công nghệ thể lỏng đang dần bị thu hẹp quy mô áp dụng trên toàn cầu.
Công Nghệ Thấm Carbon Thể Khí
Ngày nay, công nghệ thấm carbon thể khí (Gas Carburizing) chính là chuẩn mực kỹ thuật hàng đầu của các hệ thống gia công tự động hóa. Chi tiết được đưa vào buồng lò kín hoàn toàn, nơi một môi trường khí bảo vệ (khí quyển lò) bao gồm khí mang Endothermic và khí làm giàu (thường là Propane hoặc khí tự nhiên) được bơm vào và nhiệt phân liên tục.
Sự ưu việt tuyệt đối của phương pháp này nằm ở hệ thống cảm biến oxy (Oxygen probes) cực kỳ nhạy bén, kết nối với phần mềm điều khiển trung tâm để đo lường và điều chỉnh tự động nồng độ điện thế carbon (Carbon Potential - CP) theo thời gian thực.
Bằng cách can thiệp chính xác vào lượng khí cấp vào lò từng phút, kỹ sư có thể kiểm soát chặt chẽ sự chuyển tiếp nồng độ carbon từ bề mặt vào đến tâm lõi, đảm bảo sự đồng đều cơ tính lên tới 100% trên toàn bộ mẻ hàng có tải trọng hàng tấn. Đây là phương pháp bắt buộc phải có đối với các dây chuyền sản xuất công nghiệp phụ trợ nhằm đáp ứng yêu cầu dung sai khắt khe của các chuỗi cung ứng FDI.

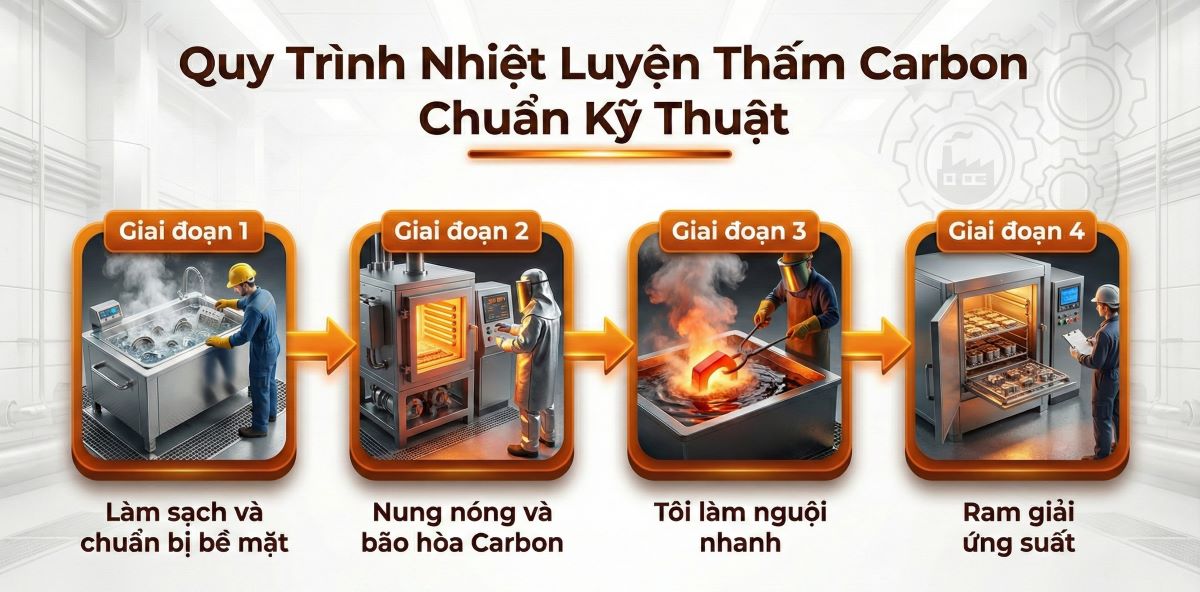

Quy Trình Nhiệt Luyện Thấm Carbon Chuẩn Mực
Để biến một phôi thép thô thành một chi tiết cơ khí đạt chuẩn, sản phẩm phải trải qua một chu kỳ nhiệt luyện khép kín, tuân thủ nghiêm ngặt các nguyên lý nhiệt động lực học. Bất kỳ sự cẩu thả nào trong các bước dưới đây đều dẫn đến nguy cơ phế phẩm hàng loạt.
- Giai đoạn 1 - Làm sạch và chuẩn bị bề mặt: Đây là bước quyết định khả năng khuếch tán. Mọi vết dầu mỡ, gỉ sét hay phoi tiện phải được loại bỏ triệt để bằng hệ thống tẩy rửa siêu âm. Một bề mặt bẩn sẽ đóng vai trò như lớp màng cách ly, ngăn cản carbon xâm nhập, tạo ra các điểm mềm trên sản phẩm, khiến chi tiết bị mài mòn không đồng đều khi đưa vào sử dụng.
- Giai đoạn 2 - Nung nóng và bão hòa Carbon: Chi tiết được đưa lên nhiệt độ môi trường từ 900-950 độ C. Tại đây, tỷ lệ khí gas và thời gian giữ nhiệt sẽ được kỹ sư tính toán chi tiết nhằm đạt được chiều sâu lớp thấm carbon đúng như bản vẽ yêu cầu (thông thường dao động từ 0.5mm đến 2.0mm). Thời gian lưu lò càng lâu, lớp carbon khuếch tán càng sâu, đòi hỏi hệ thống thiết bị phải có độ ổn định nhiệt độ rất tốt.

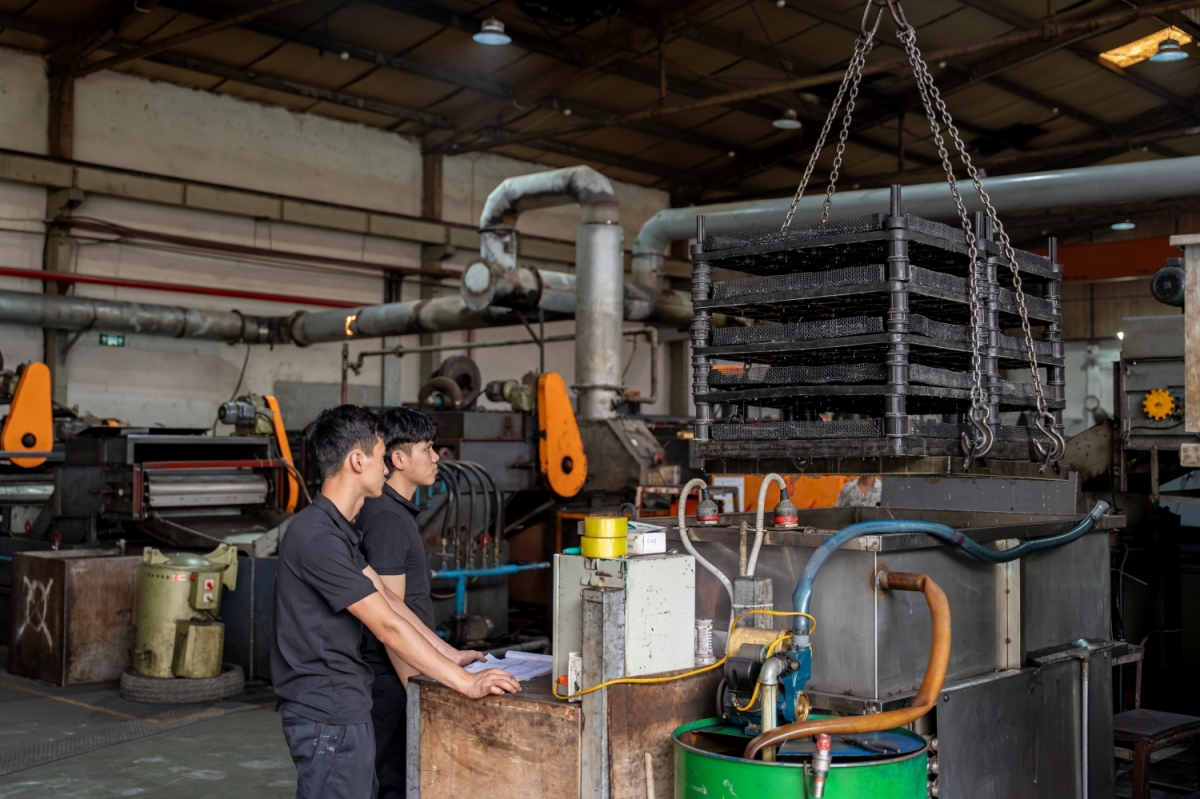

- Giai đoạn 3 - Tôi làm nguội nhanh: Đây là bước chuyển pha tổ chức tạo nên độ cứng. Phôi thép đang ở nhiệt độ cao được đưa ngay vào bể dầu chuyên dụng để làm nguội đột ngột. Sự sụt giảm nhiệt độ nhanh chóng này ép mạng tinh thể kim loại biến đổi thành cấu trúc Martensite có độ cứng cao. Nhiệt độ và tốc độ khuấy của dầu tôi phải được tính toán kỹ lưỡng để tối ưu hóa độ cứng mà vẫn hạn chế biến dạng chi tiết.
- Giai đoạn 4 - Ram giải ứng suất: Rất nhiều xưởng gia công thường bỏ qua hoặc làm tắt bước này khiến doanh nghiệp phải chịu rủi ro lớn. Quá trình nhiệt luyện sau khi thấm carbon (cụ thể là Ram ở nhiệt độ 150 - 200 độ C) là thủ tục bắt buộc. Thao tác này giúp giải phóng các ứng suất dư sinh ra trong quá trình làm nguội nhanh, ngăn chặn tình trạng nứt tế vi ngầm bên trong vật liệu mà không làm giảm đáng kể độ cứng bề mặt đã đạt được.
Ứng Dụng Thực Tế Của Kỹ Thuật Thấm Carbon Trong Sản Xuất
Trong chuỗi cung ứng cơ khí toàn cầu, nhu cầu về khả năng chịu tải nặng và chống ma sát là rất lớn. Công nghệ này đóng vai trò thiết yếu trong việc tạo ra các chi tiết cấu thành nên các sản phẩm công nghiệp hiện đại:
- Công Nghiệp Phụ Trợ & Linh Kiện Đột Dập: Các linh kiện máy móc, chi tiết bột ép thiêu kết, chày cối cho khuôn đột dập liên hoàn đòi hỏi dung sai chỉ vài micron. Nhờ có lớp bề mặt được bão hòa carbon cứng cáp, các chi tiết này có thể hoạt động bền bỉ hàng triệu chu kỳ dập mà không bị mòn hay mất biên dạng.
- Ngành Sản Xuất Ô - Tô, Xe Máy: Đây là lĩnh vực ứng dụng phổ biến nhất. Từ bánh răng hộp số, trục cam, chốt piston, đến các loại trục truyền động. Nếu không có lớp bảo vệ carbon cứng cáp, hệ thống truyền động sẽ nhanh chóng bị mài mòn bởi lực ma sát rất lớn sinh ra từ vòng tua máy lên đến hàng nghìn vòng/phút.
- Ngành Xây Dựng, Kết Cấu & Năng Lượng: Ứng dụng rộng rãi để sản xuất các loại vít bắn tôn khoan xuyên thép dày mà không bị cháy mũi hay gãy cổ. Đồng thời, các loại bulong cường độ cao (như cấp bền 8.8, 10.9, 12.9) phục vụ cho kết cấu nhà xưởng, cầu đường, quạt điện gió cũng bắt buộc phải trải qua quá trình này để đảm bảo không bị tuôn ren khi siết lực lớn.
- Thiết Bị Điện Tử & Dụng Cụ Cầm Tay: Các loại vít điện tử micro (M1-M5) dùng trong lắp ráp thiết bị của các tập đoàn như Samsung, LG, Canon cần có bước ren có độ cứng cao để máy lắp ráp tự động không làm cháy ren. Đối với dụng cụ cầm tay chuyên nghiệp như kìm cắt, tuốc nơ vít (đạt chuẩn chất lượng châu Âu như Wiha), phần mũi vặn và lưỡi cắt phải đạt độ cứng lớn, trong khi phần thân tay cầm phải dẻo dai để chịu lực uốn.
Nhiệt Luyện Công Danh: Đơn Vị Gia Công Thấm Carbon Uy Tín Hàng Đầu
Đứng trước yêu cầu ngày càng khắt khe của các đối tác FDI và chuỗi cung ứng toàn cầu, một hệ thống máy móc thiếu tính tự động hóa sẽ không thể đáp ứng được tính đồng đều cho những đơn hàng lên tới hàng chục, hàng trăm tấn. Sự cố mẻ lưỡi kìm hay tuôn ren bulong hàng loạt có thể dẫn đến việc phải đền bù chi phí lớn và ảnh hưởng nghiêm trọng đến uy tín doanh nghiệp.
Là một trong những đơn vị gia công cơ khí chuyên nghiệp tại miền Bắc, Nhiệt Luyện Công Danh tự hào mang đến giải pháp gia công nhiệt luyện khách quan và minh bạch nhất. Chúng tôi không ngừng nâng cấp hệ sinh thái sản xuất để bảo vệ toàn vẹn giá trị cho sản phẩm của khách hàng:
- Hạ tầng công nghệ châu Âu & Đài Loan: Xưởng sản xuất quy mô trên 1300m2 được trang bị 100% hệ thống lò đa dụng IWA (công nghệ Đức) và chuỗi lò băng tải liên tục (Đài Loan), cho năng suất xử lý lên tới 900 tấn/tháng. Mọi thông số từ nhiệt độ đến môi chất khí quyển đều được vận hành và giám sát hoàn toàn bằng máy tính.
- Tiêu chuẩn chất lượng khắt khe: Hệ thống quản lý chất lượng đạt chuẩn ISO 9001:2015. Đội ngũ kỹ sư dày dặn kinh nghiệm kết hợp cùng phòng QC sử dụng thiết bị đo kiểm Mitutoyo (Nhật Bản) đảm bảo sản phẩm xuất xưởng thỏa mãn các tiêu chuẩn công nghiệp thế giới như JIS, DIN hay ASTM.
- Cam kết kỹ thuật rõ ràng: Khắc phục tình trạng độ cứng không đồng đều trong cùng một lô hàng, ngăn chặn hiện tượng thoát carbon gây mềm bề mặt. Chúng tôi cung cấp sự ổn định bền vững để quý doanh nghiệp tự tin đưa sản phẩm tham gia vào chuỗi cung ứng ô tô như Vinfast hay các tập đoàn công nghệ lớn.
- Đối tác chiến lược của các doanh nghiệp lớn: Chúng tôi tự hào là đơn vị xử lý nhiệt hàng chục tấn linh kiện mỗi tháng cho Wiha Việt Nam (tiêu chuẩn dụng cụ cầm tay của Đức), Harmony Shanchuan (chuỗi cung ứng vít điện tử cho Samsung, LG, Canon), Bulong Việt Đức (phục vụ lắp ráp ô tô Vinfast) và Khang Gia (chuyên vít bắn tôn nhà thép tiền chế).
Quý doanh nghiệp đang tìm kiếm giải pháp xử lý nhiệt tối ưu hoặc cần khắc phục các lỗi nhiệt luyện hiện tại? Hãy để lại thông tin hoặc gửi yêu cầu tư vấn cùng bản vẽ kỹ thuật cho đội ngũ chuyên gia của chúng tôi. Nhiệt Luyện Công Danh luôn sẵn sàng phân tích, hỗ trợ kỹ thuật chuyên sâu và cung cấp bảng báo giá chi tiết, mang lại hiệu quả kinh tế và bảo vệ trọn vẹn thành quả gia công cho dự án của bạn.
Câu Hỏi Thường Gặp Của Kỹ Sư Và Nhà Thu Mua
1. Thấm carbon và thấm nitơ khác nhau như thế nào? Thấm carbon thực hiện ở nhiệt độ cao (900-950°C), tạo ra lớp thấm rất sâu (có thể lên đến vài mm) vô cùng phù hợp để chịu tải trọng nặng và va đập lớn. Thấm nitơ thực hiện ở nhiệt độ thấp hơn (khoảng 500-550°C), lớp thấm mỏng hơn, giữ kích thước tốt hơn nhưng lại không chịu được va đập mạnh bằng.
2. Chi tiết có bị cong vênh sau khi bão hòa carbon không? Luôn có rủi ro này. Do quá trình nung nhiệt độ cao và làm nguội đột ngột (tôi dầu), ứng suất nhiệt có thể gây hiện tượng cong vênh. Tại Công Danh, chúng tôi ứng dụng kỹ thuật gá đặt chuyên dụng trên xe goòng và thiết lập nhiệt độ dầu tôi, quy trình ram chuẩn xác để kiểm soát sai lệch kích thước ở mức tối thiểu.

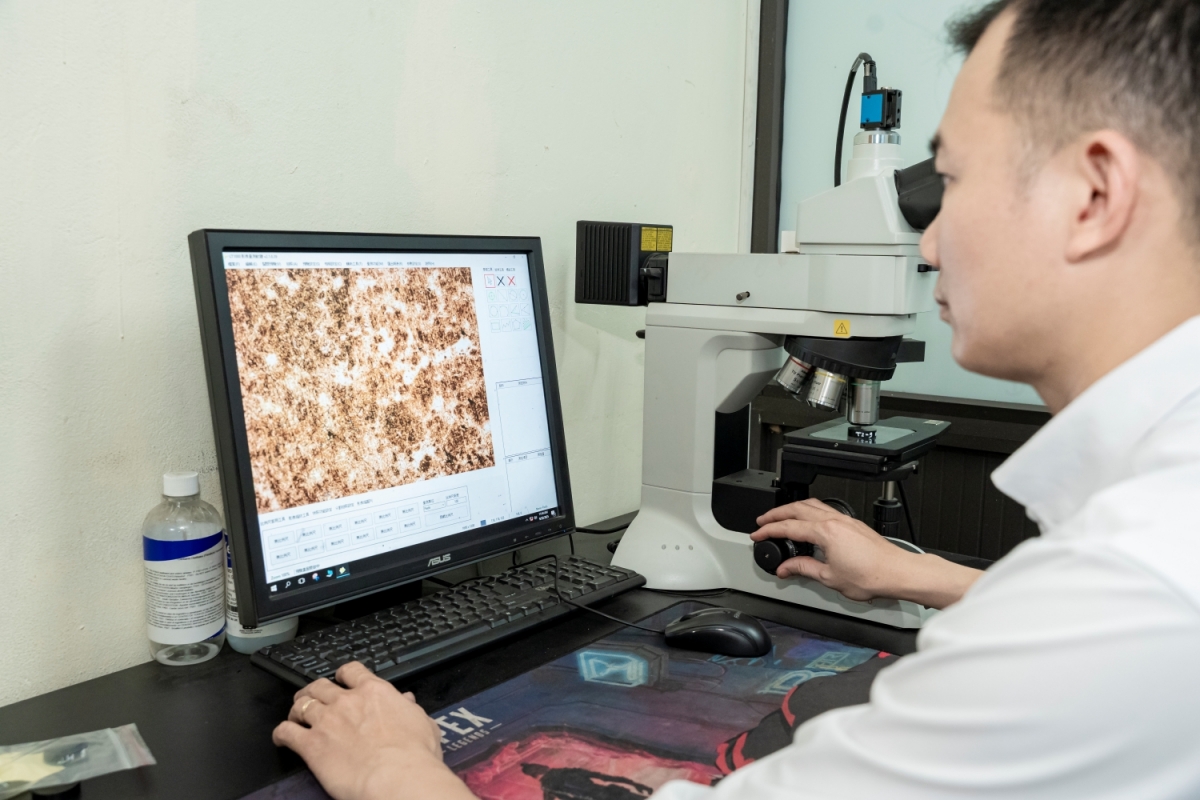

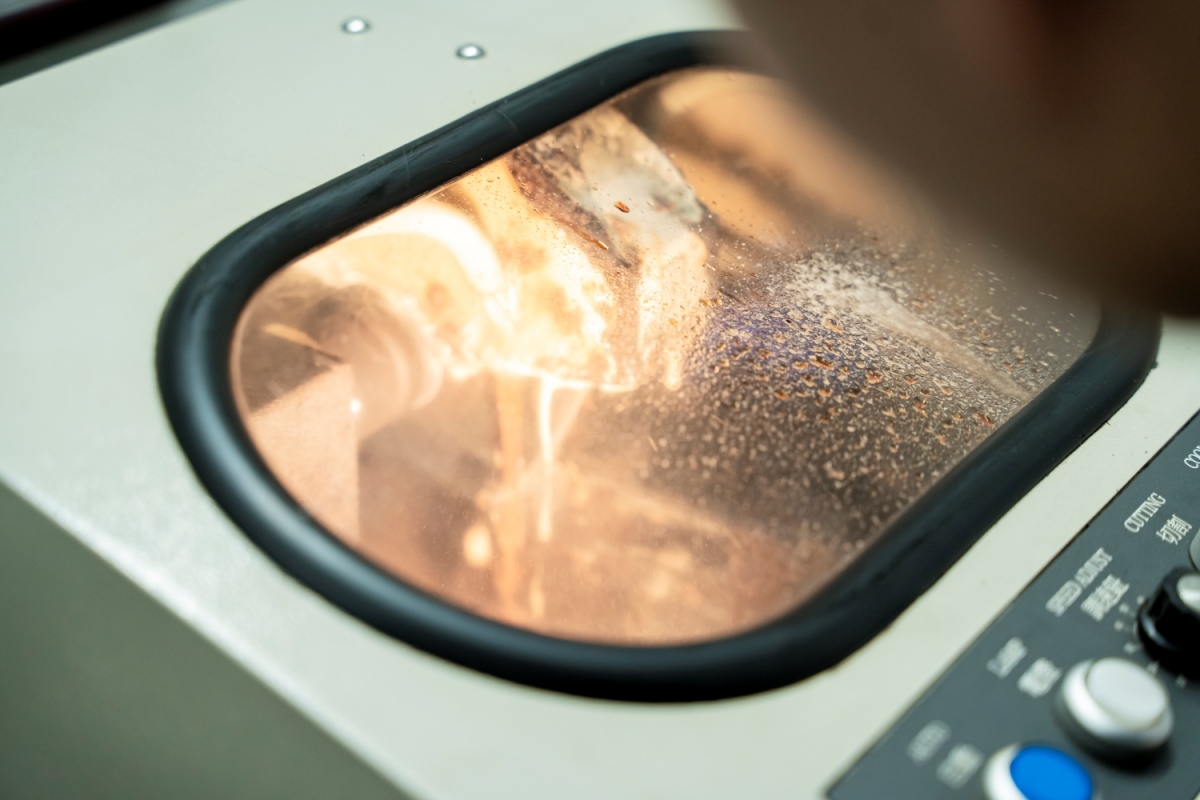

3. Làm sao để đánh giá được chất lượng của cấu trúc lớp thấm? Cách đánh giá chính xác là cắt phôi chi tiết, đưa lên kính hiển vi quang học để phân tích kim tương, soi vi cấu trúc. Sau đó dùng máy đo độ cứng tế vi (Microhardness tester) ấn trực tiếp từ mép bề mặt đi sâu dần vào tâm lõi để lập ra biểu đồ dốc độ cứng, từ đó xác nhận chiều sâu đã thẩm thấu.
4. Có thể thấm carbon cục bộ trên một vài vị trí của chi tiết thay vì toàn bộ bề mặt được không? Hoàn toàn có thể. Đối với các chi tiết chỉ yêu cầu độ cứng ở một số vị trí làm việc đặc thù (như ngõng trục, bề mặt bánh răng), kỹ sư sẽ sử dụng các giải pháp che chắn chuyên dụng. Các vùng không cần tăng cứng sẽ được phủ sơn chống thấm carbon, mạ đồng hoặc dùng ống bọc chuyên dụng để ngăn chặn nguyên tử carbon xâm nhập, giữ nguyên bản chất dẻo dai nguyên thủy cho khu vực đó.
5. Chi tiết gia công có bị thay đổi kích thước (nở ra) sau khi thấm carbon và tôi cứng không? Có sự thay đổi kích thước nhưng ở mức độ tế vi. Khi nguyên tử carbon chui vào mạng tinh thể và đặc biệt là khi làm nguội nhanh để tạo ra cấu trúc Martensite, thể tích riêng của vật liệu sẽ tăng lên. Điều này khiến chi tiết có xu hướng "nở" ra một lượng rất nhỏ (thường tính bằng micron). Do đó, đối với các chi tiết cơ khí chính xác có dung sai lắp ghép khắt khe, kỹ sư thiết kế cần tính toán chừa lại lượng dư gia công để tiến hành mài tinh sau khi nhiệt luyện.
Nắm vững kỹ thuật thấm carbon không chỉ là yêu cầu cần thiết đối với các kỹ sư luyện kim mà còn là yếu tố cạnh tranh của các doanh nghiệp sản xuất cơ khí. Bằng việc khéo léo kết hợp quá trình khuếch tán hóa học và xử lý nhiệt đúng tiêu chuẩn, phương pháp này đã giải quyết triệt để mâu thuẫn giữa độ cứng bề mặt nhằm chống mài mòn và tính dẻo dai của lõi thép để chịu lực va đập. Dù ứng dụng trong chế tạo linh kiện siêu nhỏ cho điện tử hay sản xuất các trục truyền động hạng nặng, việc lựa chọn đúng mác thép, đúng phương pháp thấm và tuân thủ chặt chẽ quy trình tôi - ram sẽ quyết định trực tiếp đến chất lượng của một sản phẩm cơ khí trên thị trường.
