Bỏ ra rất nhiều thời gian và chi phí để gia công cắt gọt CNC đạt độ chính xác cao, nhưng toàn bộ lô hàng lại đứng trước nguy cơ hư hỏng vì nứt vỡ, cong vênh sau khi đưa vào lò nung. Đây luôn là thách thức lớn đối với các kỹ sư, quản đốc xưởng gia công và chủ doanh nghiệp trong lĩnh vực cơ khí chế tạo.
Quá trình xử lý nhiệt mang lại độ cứng và cơ tính vượt trội cho kim loại, nhưng đi kèm với đó luôn là rủi ro biến dạng khi nhiệt luyện làm thay đổi về mặt thể tích và hình dáng. Việc hiểu rõ bản chất vật lý của quá trình này sẽ giúp các nhà sản xuất làm chủ được công nghệ, từ đó nâng cao chất lượng sản phẩm. Bài viết dưới đây sẽ phân tích chuyên sâu về hiện tượng này và đưa ra những giải pháp phòng ngừa tối ưu nhất.
Tại Sao Cần Phải Kiểm Soát Biến Dạng Khi Nhiệt Luyện?
Trong kỹ thuật luyện kim, biến dạng khi nhiệt luyện là sự thay đổi vĩnh viễn về mặt kích thước (phình to, co ngót) hoặc hình dáng (cong vênh, vặn xoắn) của chi tiết so với bản vẽ ban đầu sau khi trải qua các chu trình nung nóng và làm nguội. Đối với các nhà máy sản xuất linh kiện, việc kiểm soát chặt chẽ hiện tượng này là yêu cầu kỹ thuật bắt buộc bởi những lý do sau:
- Đảm bảo độ chính xác cho cụm lắp ráp: Trong các ngành công nghiệp khắt khe như Cơ Khí Chế Tạo, Ô - Tô, Dầu Khí, Hàng Không, các chi tiết thường làm việc với nhau theo chế độ lắp ghép có độ dôi hoặc độ hở cực nhỏ. Một sự vặn xoắn hoặc phình to cỡ phần trăm milimet vượt quá dung sai biến dạng cho phép cũng đủ để khiến trục không thể đưa vào ổ bi, hoặc bánh răng bị kẹt cứng khi vận hành.
- Giảm thiểu tối đa chi phí gia công mài tinh khắc phục: Thông thường, các nhà sản xuất sẽ chừa lại một lượng dư gia công để mài đi phần bị biến dạng sau khi tôi thép. Nếu biến dạng quá lớn, thời gian phay, mài bằng vật liệu hợp kim cứng sẽ kéo dài, gây tiêu hao dao cụ nghiêm trọng và làm tăng chi phí sản xuất lên gấp nhiều lần.
- Ngăn chặn rủi ro phế phẩm và chậm tiến độ: Sự biến dạng quá mức không chỉ làm méo mó hình dáng mà còn đi kèm với các vết nứt tế vi bên trong lõi thép. Khi đó, phương pháp nắn thẳng cơ học cũng không thể khắc phục được, buộc doanh nghiệp phải hủy bỏ toàn bộ lô hàng, gây thiệt hại nặng nề về vật tư và phá vỡ cam kết tiến độ với đối tác.
Nguyên Nhân Cốt Lõi Gây Ra Biến Dạng Trong Quá Trình Nhiệt Luyện
Để giải quyết tận gốc vấn đề, chúng ta cần bóc tách được các yếu tố sinh ra nội ứng suất bên trong cấu trúc kim loại. Có bốn tác nhân vật lý và kỹ thuật chính dẫn đến nguyên nhân cong vênh khi nhiệt luyện:
Chênh Lệch Nhiệt Độ Gây Ứng Suất Nhiệt
Khi kim loại được làm nguội nhanh từ nhiệt độ cao (ví dụ làm nguội bằng nước hoặc dầu), bề mặt tiếp xúc trực tiếp với môi trường sẽ giảm nhiệt độ và co lại nhanh hơn rất nhiều so với phần lõi vẫn đang ở nhiệt độ cao bên trong.
Sự chênh lệch tốc độ nguội này sinh ra ứng suất nhiệt: bề mặt muốn co lại nhưng bị phần lõi cản trở, tạo ra ứng suất kéo ở bề mặt và ứng suất nén ở lõi. Tốc độ làm nguội càng nhanh (như tôi trong nước lạnh), ứng suất nhiệt sinh ra càng lớn.
Khi lực kéo và nén này vượt qua giới hạn chảy đàn hồi của vật liệu, chi tiết sẽ bị uốn cong hoặc phình trướng vĩnh viễn.
Chuyển Biến Pha Và Ứng Suất Tổ Chức
Bên cạnh yếu tố nhiệt độ, sự tái cấu trúc mạng tinh thể bên trong thép đóng vai trò quyết định và sinh ra nội lực rất lớn. Khi nung nóng, cấu trúc thép chuyển sang pha Austenit.
Khi làm nguội đột ngột để đạt độ cứng, Austenit chuyển biến thành pha Martensit. Vấn đề cốt lõi nằm ở chỗ: mạng tinh thể Martensit có thể tích lớn hơn Austenit khoảng 3% - 4%. Sự giãn nở này diễn ra không đồng thời (bề mặt chuyển pha trước, lõi chuyển pha sau), sinh ra ứng suất tổ chức rất lớn.
Đây chính là nguyên nhân chính gây ra hiện tượng nứt vỡ, rạn nứt góc cạnh và làm méo lệch các chi tiết tròn xoay.
Hình Dáng Hình Học Và Ứng Suất Dư Gia Công
Bản thân hình dáng của bản vẽ thiết kế cũng tiềm ẩn rủi ro lớn. Các chi tiết có sự thay đổi tiết diện quá đột ngột (từ mặt bích dày sang trục mỏng), có nhiều góc cạnh sắc nhọn, rãnh then, lỗ khoan lệch tâm luôn là những vị trí tập trung ứng suất.
Ngoài ra, trước khi đưa vào lò, kim loại đã chịu tác động cơ học bởi các nguyên công phay, tiện, bào, đột dập. Chế độ cắt gọt càng nặng, dao cắt càng cùn thì một lượng ứng suất dư bị tích tụ lại bên trong vật liệu càng lớn.
Khi gặp nhiệt độ cao của lò nung, các cấu trúc đang bị nén chặt này được giải phóng tự do và lập tức làm sai lệch hình dáng của chi tiết máy.
Tác Động Của Trọng Lượng Bản Thân Ở Nhiệt Độ Cao
Một nguyên nhân thường bị bỏ qua là do gá xếp sai kỹ thuật. Khi bị nung nóng lên đến 800 - 1000°C, tính chất cơ lý của thép thay đổi, chúng trở nên mềm và có tính dẻo cao.
Nếu các chi tiết dạng thanh dài, bản mỏng không được nâng đỡ đúng cách, bản thân trọng lượng của vật liệu dưới tác dụng của trọng lực cũng đủ làm chúng bị võng, uốn cong ngay từ khi còn nằm trong lò nung trước cả khi bước vào giai đoạn làm nguội.
Giải Pháp Khắc Phục Và Phòng Ngừa Biến Dạng Hiệu Quả
Kiểm soát sự thay đổi kích thước là một sự phối hợp chặt chẽ giữa thiết kế, gia công và kỹ thuật luyện kim. Việc áp dụng đúng và đủ các biện pháp sau sẽ giúp các doanh nghiệp đạt được kết quả gia công hoàn thiện:
Tối Ưu Hóa Thiết Kế Và Xử Lý Ứng Suất Dư Trước Khi Tôi
Biện pháp phòng ngừa chi phí thấp nhất luôn bắt đầu từ khâu bản vẽ và tiền xử lý vật liệu. Việc loại bỏ các yếu tố rủi ro từ sớm giúp quá trình nhiệt luyện diễn ra ổn định hơn.
- Hạn chế tối đa các góc cạnh sắc nhọn trong thiết kế, ưu tiên bo góc lượn tại các bậc trục để phân tán ứng suất.
- Tính toán và chừa lại một lượng dư gia công đồng đều, hợp lý cho nguyên công mài sau cùng.
- Đối với các phôi trải qua gia công thô nặng nề, bắt buộc phải đưa qua quy trình ram ủ cơ tính hoặc ủ non. Bước đệm này giúp mạng tinh thể sắp xếp lại, giải phóng hoàn toàn ứng suất dư trước khi tiến hành chu trình tôi cứng chính thức.
Kiểm Soát Chế Độ Nung Và Chọn Môi Trường Làm Nguội Tối Ưu
Kiểm soát tốc độ truyền nhiệt là chìa khóa để hạn chế cả ứng suất nhiệt lẫn ứng suất tổ chức. Thay vì đẩy chi tiết trực tiếp vào lò đang ở nhiệt độ cao, nung nóng chậm theo từng bậc nhiệt độ là nguyên tắc quan trọng đối với thép hợp kim cao.
- Áp dụng kỹ thuật nung phân cấp để nhiệt độ bề mặt và lõi có thời gian đồng đều nhau.
- Thay vì nhúng đột ngột vào nước, nên sử dụng các dung dịch tôi Polymer chuyên dụng, dầu tôi gia nhiệt có tốc độ làm nguội được kiểm soát.
- Với các chi tiết đòi hỏi khắt khe, áp dụng kỹ thuật làm nguội phân cấp hoặc tôi đẳng nhiệt để chuyển biến pha diễn ra từ từ, giữ cho sản phẩm nằm gọn trong khoảng dung sai biến dạng cho phép.
Kỹ Thuật Gá Xếp Và Ép Khuôn Sau Nhiệt Luyện
Cách đặt sản phẩm vào khay nung ảnh hưởng trực tiếp đến hướng chịu lực và khả năng phân tán nhiệt. Một xưởng nhiệt luyện chuyên nghiệp luôn có hệ thống đồ gá đa dạng.
- Với các trục dài, chốt pin, mũi khoan: Tuyệt đối không để nằm ngang xếp chồng lên nhau mà phải treo dọc thẳng đứng để trọng lực tự nắn thẳng chi tiết.
- Với bánh răng, vòng bi, đĩa xích mỏng: Kỹ thuật ép khuôn sau nhiệt luyện được áp dụng triệt để. Chi tiết vừa ra khỏi lò sẽ được đặt ngay vào khuôn ép thủy lực chuyên dụng và làm nguội trực tiếp trong khuôn. Lực ép vật lý cưỡng bức vật liệu không được phép vặn xoắn, duy trì độ phẳng tuyệt đối.
Áp Dụng Phương Pháp Nắn Thẳng Kỹ Thuật Chuyên Sâu
Trong trường hợp sự sai lệch vẫn xảy ra vượt ngưỡng mong muốn, phương pháp nắn thẳng cơ học sẽ là giải pháp cuối cùng mang tính chất khắc phục.
- Nắn nóng: Dùng nguồn nhiệt (như mỏ hàn khí) nung nóng cục bộ tại điểm cong để vật liệu giãn nở và tự co kéo lại cấu trúc. Quá trình này cần kiểm soát nhiệt độ nghiêm ngặt để không làm suy giảm độ cứng bề mặt đã đạt được.
- Nắn nguội: Kê gá chi tiết trên các khối chữ V, sử dụng đồng hồ so để dò tìm chính xác điểm gồ. Sau đó, dùng máy ép thủy lực tì đè nhịp nhàng, bẻ ngược lại chiều cong vênh một cách từ từ nhằm tránh gây sốc cơ học cho vật liệu.
Lưu ý: Thao tác này đòi hỏi tay nghề và kinh nghiệm chuyên môn rất cao. Nếu dùng lực ép sai cách, quá đột ngột hoặc cố nắn các mác thép đã đạt độ cứng quá cao, cấu trúc bên trong sẽ xuất hiện các vết rạn nứt ngầm tế vi. Những tổn thương này làm suy giảm nghiêm trọng độ bền mỏi và phá hủy hoàn toàn cơ tính linh kiện khi đưa vào vận hành dưới tải trọng nặng.
Nhiệt Luyện Công Danh – Giải Pháp Xử Lý Nhiệt Chất Lượng Cao Cho Ngành Cơ Khí
Như đã phân tích, để kiểm soát và hạn chế tối đa rủi ro biến dạng khi nhiệt luyện, việc tối ưu bản vẽ hay quy trình phay tiện là chưa đủ, doanh nghiệp bắt buộc phải tìm được một đơn vị gia công nhiệt luyện uy tín, có khả năng làm chủ công nghệ làm nguội.
Với nhiều năm kinh nghiệm thực chiến, Nhiệt Luyện Công Danh tự hào là đối tác chiến lược tin cậy của hàng trăm nhà máy cơ khí. Chúng tôi chuyên cung cấp các giải pháp xử lý nhiệt chống cong vênh tối ưu, giữ trọn vẹn độ chính xác cho từng cụm chi tiết máy từ những sản phẩm nhỏ nhất như Bulong, Ốc Vít đến các bánh răng chịu tải nặng.
Sở hữu tiềm lực vững mạnh, Công Danh mang đến cho các đối tác B2B những lợi thế cạnh tranh vượt trội:

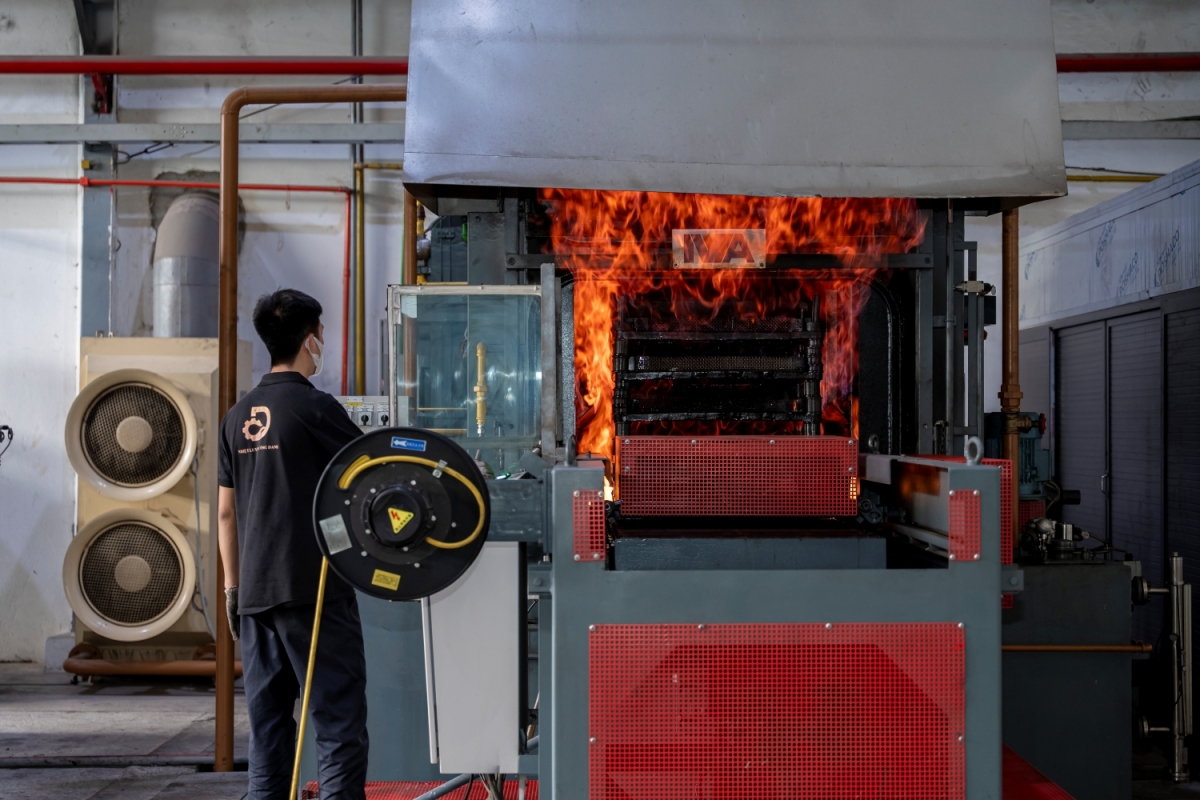

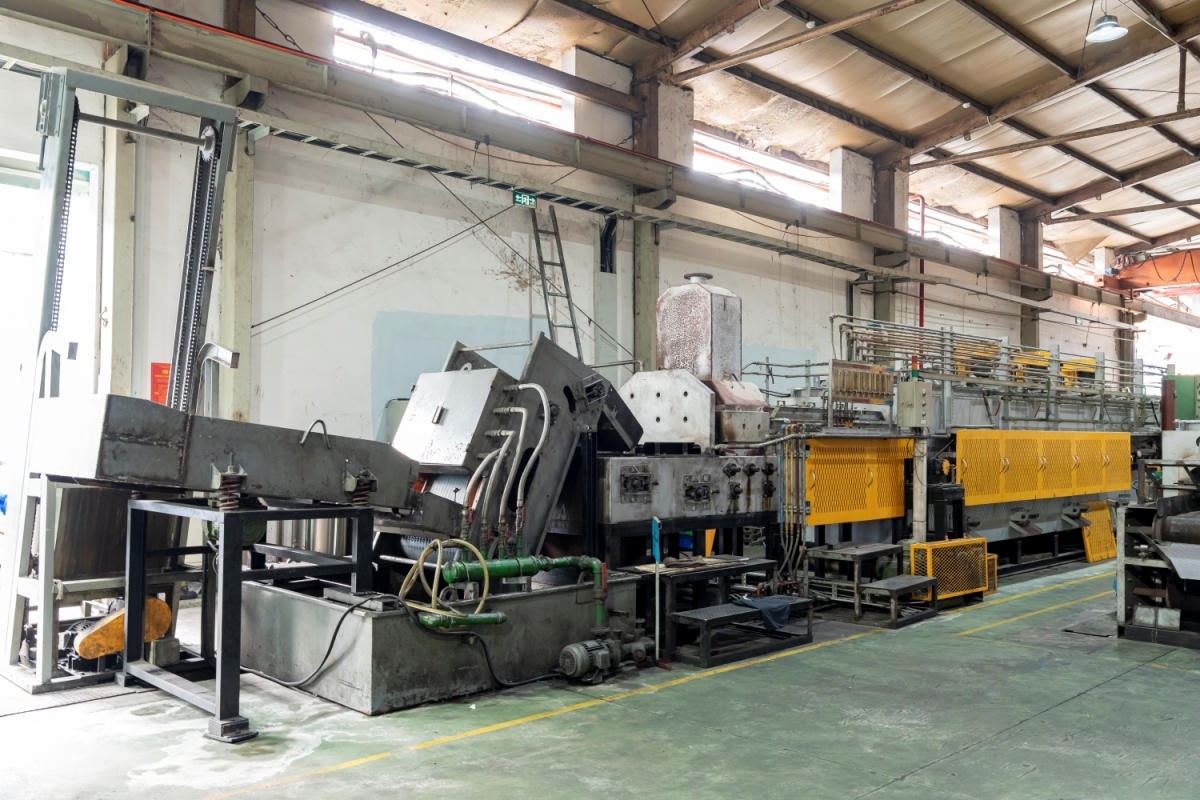

- Hệ thống công nghệ lò nung chuẩn quốc tế: Đầu tư 100% hệ thống lò mới, hiện đại nhập khẩu trực tiếp từ Đức và Đài Loan. Hệ thống lò kín kiểm soát hoàn hảo bầu không khí và nhiệt độ, đảm bảo chi tiết không bị thoát cacbon, không oxy hóa bề mặt và hạn chế cong vênh tối đa.
- Đa dạng dịch vụ xử lý nhiệt chuyên sâu: Đáp ứng mọi nhu cầu cơ tính khắt khe nhất của thị trường. Từ dịch vụ tôi thấm cacbon cho thép cacbon thấp (tạo lớp vỏ siêu cứng, lõi dẻo dai), công nghệ tôi luyện điều chất cho thép cacbon trung bình/cao, cho đến các chu trình ram ủ cơ tính nhằm làm nhỏ mịn hạt và giải tỏa ứng suất gia công.

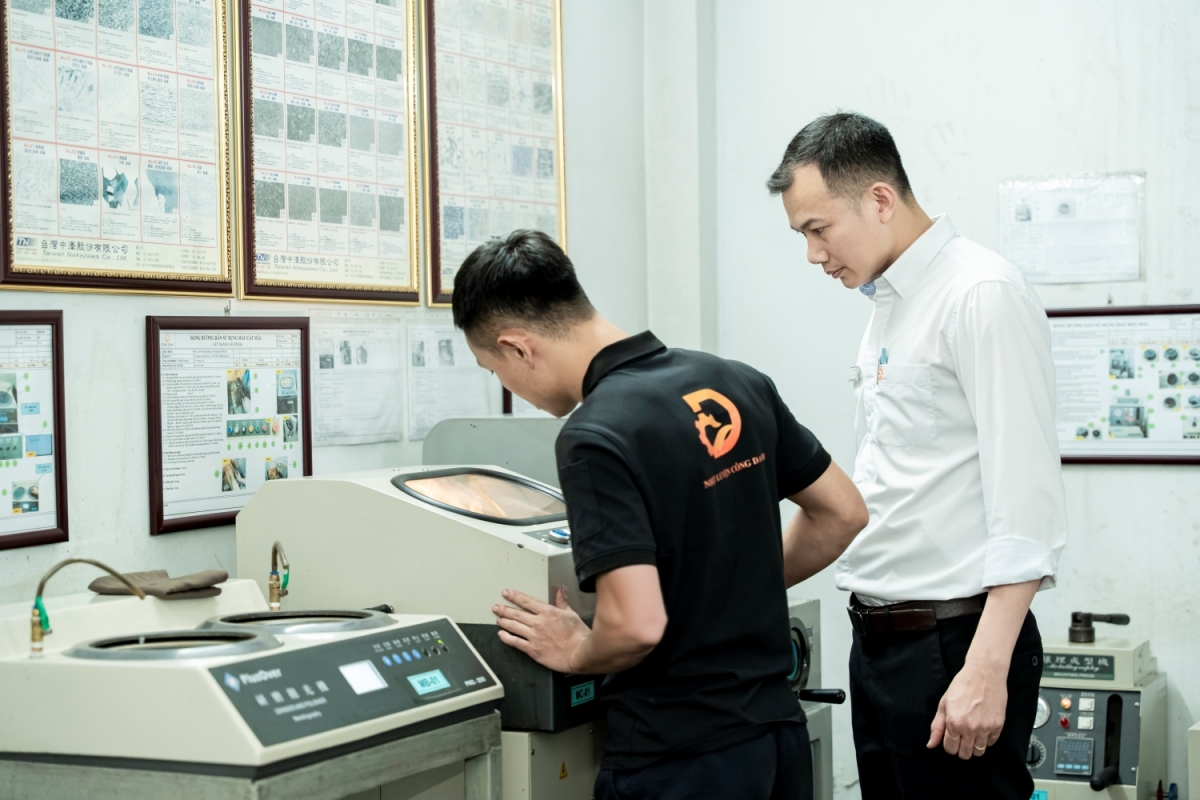

- Quy trình kiểm soát chất lượng khép kín: Mỗi lô hàng đều được đánh giá kỹ lưỡng về mác thép, phân tích rủi ro biến dạng trước khi chọn môi trường làm nguội phù hợp. 100% sản phẩm đầu ra được kiểm tra độ cứng (HRC, HV) và đo đạc dung sai bằng thiết bị chuyên dụng để đảm bảo sự đồng đều trên toàn bộ mẻ hàng.
- Cam kết giải pháp tối ưu và tiến độ nhanh chóng: Với đội ngũ kỹ sư luyện kim giàu kinh nghiệm, chúng tôi không chỉ gia công mà còn đóng vai trò cố vấn kỹ thuật, hỗ trợ khách hàng hiệu chỉnh bản vẽ và quy trình cắt gọt ban đầu. Công Danh cam kết xử lý đơn hàng đúng hẹn, giao hàng nhanh chóng, đáp ứng kịp thời cả những đơn hàng sản xuất gấp rút nhất với chi phí cực kỳ cạnh tranh.
Đừng để rủi ro biến dạng làm ảnh hưởng đến chất lượng sản phẩm và làm chậm tiến độ dự án của bạn. Quý doanh nghiệp có nhu cầu gia công xử lý nhiệt, vui lòng liên hệ trực tiếp với Nhiệt Luyện Công Danh để được đội ngũ kỹ sư tư vấn chuyên sâu phương án luyện kim phù hợp nhất. Chúng tôi luôn sẵn sàng hỗ trợ test mẫu nghiệm thu và cung cấp bảng báo giá dịch vụ nhiệt luyện tốt nhất thị trường ngay hôm nay!
Các Câu Hỏi Thường Gặp (FAQs)
Biến dạng khi nhiệt luyện có thể loại bỏ hoàn toàn 100% được không? Về mặt vật lý, không thể triệt tiêu hoàn toàn sự thay đổi kích thước do sự biến đổi cấu trúc tinh thể tự nhiên của thép. Tuy nhiên, với thiết bị hiện đại và kỹ thuật gá xếp chuẩn xác, sự thay đổi này hoàn toàn có thể được kiểm soát chặt chẽ, nằm gọn trong khoảng dung sai vi phân cho phép để tiến hành các nguyên công mài hoặc lắp ráp mà không gặp trở ngại.
Mác thép nào dễ bị nứt vỡ và cong vênh nhất khi tôi? Các loại thép có hàm lượng cacbon rất cao (như SKD11, SKD61) hoặc thép hợp kim phức tạp thường tiềm ẩn rủi ro nứt vỡ cao nhất do ứng suất tổ chức lớn. Chúng đòi hỏi tốc độ làm nguội khắt khe. Nếu sử dụng sai môi trường, ví dụ mác thép chỉ được tôi dầu hoặc tôi chân không nhưng lại đem nhúng nước, ứng suất nhiệt sẽ lập tức gây nứt vỡ vật liệu.
Tôi thấm cacbon tại Nhiệt Luyện Công Danh có làm hỏng bước ren của Bulong, Ecu không? Hoàn toàn không. Trái lại, quy trình tôi thấm cacbon còn giúp các bước ren tăng cường độ cứng bề mặt, chống mài mòn và tòe ren khi vặn siết ở cường độ cao. Với công nghệ kiểm soát bầu không khí trong lò, các chi tiết ren tinh xảo vẫn giữ nguyên được biên dạng, độ nhẵn bóng và không bị kẹt khi lắp ráp thực tế.
Nếu chi tiết đã lỡ bị cong vênh vặn xoắn thì có khắc phục được không? Tùy thuộc vào mức độ cong vênh và độ cứng hiện tại của sản phẩm, kỹ thuật viên có thể sử dụng các máy ép thủy lực chuyên dụng để nắn thẳng lại, hoặc tiến hành ủ mềm để gia công cắt gọt định hình lại. Tuy nhiên, quá trình này mang nhiều rủi ro nứt gãy và tốn kém thời gian. Giải pháp hiệu quả nhất luôn là chủ động trao đổi kỹ lưỡng với đơn vị nhiệt luyện để có phương án phòng ngừa, thiết kế đồ gá ngay từ đầu.
Biến dạng khi nhiệt luyện là một hiện tượng vật lý tất yếu xảy ra trong quá trình thay đổi vi cấu trúc của kim loại nhằm đạt được độ cứng mong muốn. Mặc dù không thể triệt tiêu hoàn toàn, nhưng bằng việc áp dụng đồng bộ các giải pháp từ việc tối ưu hóa thiết kế, giải tỏa ứng suất gia công, cho đến việc lựa chọn chế độ nung, làm nguội và gá xếp chính xác, các nhà sản xuất hoàn toàn có thể làm chủ công nghệ và đưa mức sai số về giới hạn an toàn. Hiểu và kiểm soát tốt sự biến dạng không chỉ giúp nâng cao chất lượng, đảm bảo hoạt động ổn định của cụm chi tiết máy mà còn tối ưu hóa đáng kể chi phí mài tinh khắc phục và chi phí vận hành cho mọi doanh nghiệp cơ khí chế tạo.
