Trong ngành cơ khí chế tạo, một chi tiết máy dù được gia công chính xác đến từng micron cũng có thể trở thành phế phẩm nếu bỏ qua khâu xử lý nhiệt. Đối với các kỹ sư và nhà quản lý chất lượng, việc nắm vững tiêu chuẩn nhiệt luyện không chỉ là nguyên tắc trên giấy tờ mà còn là yếu tố then chốt quyết định tuổi thọ của cụm chi tiết máy, từ bulong cường độ cao, bánh răng ô tô cho đến các dụng cụ cắt gọt sắc bén. Bài viết dưới đây sẽ cung cấp cho bạn một cái nhìn toàn cảnh và chuyên sâu về các hệ thống tiêu chuẩn kiểm định chất lượng sau xử lý nhiệt.
Tiêu chuẩn nhiệt luyện là gì và tại sao lại đặc biệt quan trọng?
Trong luyện kim học, tiêu chuẩn nhiệt luyện là tập hợp các quy định mang tính hệ thống về thông số kỹ thuật (nhiệt độ nung, thời gian giữ nhiệt, môi trường làm nguội) và các tiêu chí đo lường chất lượng đầu ra của sản phẩm. Việc tuân thủ nghiêm ngặt các yêu cầu kỹ thuật nhiệt luyện giúp cấu trúc bên trong của kim loại thay đổi theo đúng mục đích thiết kế ban đầu.
Một quy trình chuẩn không dựa trên cảm tính. Nó được tính toán dựa trên thành phần hóa học của mác thép và ứng dụng thực tế của chi tiết để tìm ra điểm cân bằng hoàn hảo giữa độ cứng bề mặt và tính dẻo dai của lõi.
Sự hiện diện của một hệ thống tiêu chuẩn khắt khe mang lại những giá trị kỹ thuật cốt lõi đối với các ngành như Cơ Khí Chế Tạo, Ô - Tô, Xe Máy, Dầu Khí, Năng Lượng hay Xây Dựng:
- Khắc phục triệt để tình trạng gãy giòn: Các chi tiết chịu lực xoắn và va đập liên tục như trục truyền động, phụ tùng ô tô hay dụng cụ cầm tay luôn cần một lõi đủ dai để triệt tiêu ngoại lực. Việc kiểm soát chặt chẽ cấu trúc lõi kim loại giúp chi tiết không bị đứt gãy đột ngột dưới các tải trọng động, duy trì trạng thái "trong dẻo - ngoài cứng" lý tưởng để đảm bảo độ bền cơ học khi vận hành.
- Nâng cao khả năng chống mài mòn: Bề mặt cứng vững bảo vệ sản phẩm khỏi sự cọ xát liên tục trong môi trường làm việc khắc nghiệt. Lớp vỏ siêu cứng này hoạt động như một lớp bảo vệ bề mặt chống mài mòn, giúp duy trì dung sai kích thước ban đầu cho bánh răng, khuôn dập hay trục máy, từ đó giảm ma sát trượt và kéo dài đáng kể chu kỳ bảo dưỡng thiết bị.
- Ngăn chặn biến dạng: Các chi tiết có thành mỏng, tiết diện không đều hoặc hình dáng phức tạp rất dễ bị cong vênh, thậm chí nứt vỡ do sốc nhiệt nếu không tuân thủ đúng tiêu chuẩn nhiệt luyện. Việc áp dụng các chuẩn mực về gia nhiệt phân cấp và lựa chọn môi trường làm nguội phù hợp sẽ khống chế biến dạng ở mức cực tiểu, đảm bảo độ lắp ghép chính xác mà không tốn thêm chi phí gia công tinh chỉnh.
Các hệ thống tiêu chuẩn nhiệt luyện phổ biến trên toàn cầu
Thị trường toàn cầu hóa đòi hỏi các chi tiết gia công tại Việt Nam phải tương thích tuyệt đối với chuỗi cung ứng quốc tế. Việc hiểu rõ các hệ thống tiêu chuẩn giúp doanh nghiệp dễ dàng đáp ứng yêu cầu kỹ thuật của các đối tác FDI. Dưới đây là những hệ thống quy chuẩn mang tính nền tảng của ngành.
Hệ thống tiêu chuẩn JIS trong nhiệt luyện của Nhật Bản
Nhật Bản nổi tiếng với sự tỉ mỉ trong chế tạo máy, do đó tiêu chuẩn JIS trong nhiệt luyện được coi là thước đo tham chiếu và được áp dụng rộng rãi nhất tại các xưởng gia công cơ khí tại Việt Nam, đặc biệt là trong chuỗi cung ứng phụ trợ cho các tập đoàn FDI. Hệ thống này không chỉ quy định chung chung mà đi sâu vào bản chất luyện kim của từng mác vật liệu cụ thể.
- Đối với nhóm thép carbon và thép hợp kim: Các tiêu chuẩn như JIS G 4105 (dành cho thép SCM) hay JIS G 4404 (dành cho thép công cụ SKD) quy định cực kỳ chi tiết về biểu đồ gia nhiệt. Từng mác thép đòi hỏi một tốc độ nung, giới hạn dung sai nhiệt độ trong buồng lò (thường khống chế ở mức ±5°C) và tốc độ làm nguội riêng biệt bằng các môi trường chuyên dụng (dầu nhiệt luyện, khí nitơ) để tránh hiện tượng nứt do ứng suất nhiệt.
- Về kiểm định chất lượng đầu ra: JIS Z 2245 được áp dụng nghiêm ngặt để đo lường độ cứng bề mặt theo thang Rockwell. Tiêu chuẩn JIS đảm bảo rằng thông qua việc lấy mẫu ngẫu nhiên theo xác suất thống kê khắt khe, một lô hàng gồm hàng vạn chi tiết như vít điện tử hay bánh răng đều có sự đồng nhất về cơ tính. Điều này loại bỏ hoàn toàn hiện tượng chênh lệch độ cứng – nguyên nhân chính gây kẹt dây chuyền lắp ráp tự động hoặc mài mòn cục bộ khi cụm máy vận hành.
Hệ thống tiêu chuẩn ASTM xử lý nhiệt và DIN
Đối với các dự án xuất khẩu đi thị trường Âu Mỹ hoặc các sản phẩm phục vụ cho ngành công nghiệp đặc thù như dầu khí, hàng không vũ trụ và chế tạo dụng cụ cầm tay cao cấp, tiêu chuẩn ASTM xử lý nhiệt của Mỹ và DIN của Đức là bắt buộc phải tuân thủ để đảm bảo hệ số an toàn thiết kế.
- Độ chính xác về kiểm thử cơ học: Tổ chức ASTM đưa ra các bộ quy chuẩn như ASTM A370 tập trung vào các bài kiểm tra cơ tính toàn diện (kéo, nén, uốn, đập vát) và ASTM E18 quy định phương pháp thử độ cứng Rockwell cực kỳ khắt khe. Điểm đặc biệt là ASTM không chỉ quy định cách đo mà còn chuẩn hóa cả quy trình chuẩn bị mẫu thử (cắt, mài, đánh bóng) để đảm bảo không làm thay đổi vi cấu trúc bề mặt trước khi đưa vào máy soi kim tương.
- Tiêu chuẩn cho ngành công nghiệp nặng: Hệ thống DIN (ví dụ DIN EN ISO 683-17 dành cho thép ổ bi) thường đi kèm với các tài liệu tham chiếu từ ASM International, đặt ra yêu cầu kiểm soát chặt chẽ về khí quyển lò nung. Hệ thống lò phải được trang bị đầu dò oxy cảm biến liên tục để tự động điều chỉnh lượng carbon hòa tan trong buồng nhiệt. Đây là yêu cầu bắt buộc để ngăn chặn hiện tượng thoát carbon bề mặt - nguyên nhân hàng đầu gây tuôn ren ở bulong cường độ cao hoặc làm giảm giới hạn mỏi của trục truyền động.
Hệ thống tiêu chuẩn ISO 9001 xưởng cơ khí và quản lý chất lượng chuyên sâu
Không chỉ dừng lại ở yếu tố kỹ thuật luyện kim, một xưởng gia công chuyên nghiệp cần vận hành theo tiêu chuẩn ISO 9001 xưởng cơ khí để kiểm soát toàn bộ chuỗi quy trình, từ khâu tiếp nhận phôi liệu đến khi xuất xưởng.
- Hệ thống hóa quy trình: ISO 9001 yêu cầu doanh nghiệp phải lưu trữ hồ sơ thông số lò nung bằng biểu đồ nhiệt thực tế cho từng lô hàng. Sự minh bạch này đảm bảo khả năng truy xuất nguồn gốc trong vòng nhiều năm, giúp khách hàng dễ dàng đối chiếu dữ liệu khi cần phân tích sự cố.
- Kiểm soát thiết bị và hệ thống đo lường: Các thiết bị kiểm định như máy đo độ cứng Mitutoyo phải được hiệu chuẩn định kỳ, loại bỏ sai số chủ quan từ quá trình vận hành. Đặc biệt, việc tuân thủ ISO thường được kết hợp cùng các tiêu chuẩn chuyên sâu đặc thù như CQI-9 (Đánh giá hệ thống nhiệt luyện do tổ chức AIAG ban hành cho chuỗi cung ứng ô tô). CQI-9 bắt buộc các xưởng nhiệt luyện phải thực hiện kiểm tra độ đồng đều nhiệt độ lò và kiểm tra độ chính xác hệ thống đo định kỳ. Việc làm chủ những tiêu chuẩn này là điều kiện tiên quyết để các xưởng gia công Việt Nam tham gia vào chuỗi sản xuất toàn cầu.
Các tiêu chí đánh giá chất lượng sản phẩm sau nhiệt luyện
Việc xác định sự thành công của một mẻ gia công không thể dựa trên cảm quan bên ngoài. Thay vào đó, nó đòi hỏi sự can thiệp của các thiết bị đo lường hiện đại và quy trình phân tích chuyên môn. Các phương pháp đo kiểm vật lý và soi chiếu cấu trúc tế vi là cơ sở kỹ thuật để đánh giá chính xác mức độ đạt chuẩn cơ tính của vật liệu so với thiết kế ban đầu.
Kiểm tra độ cứng bề mặt và lõi

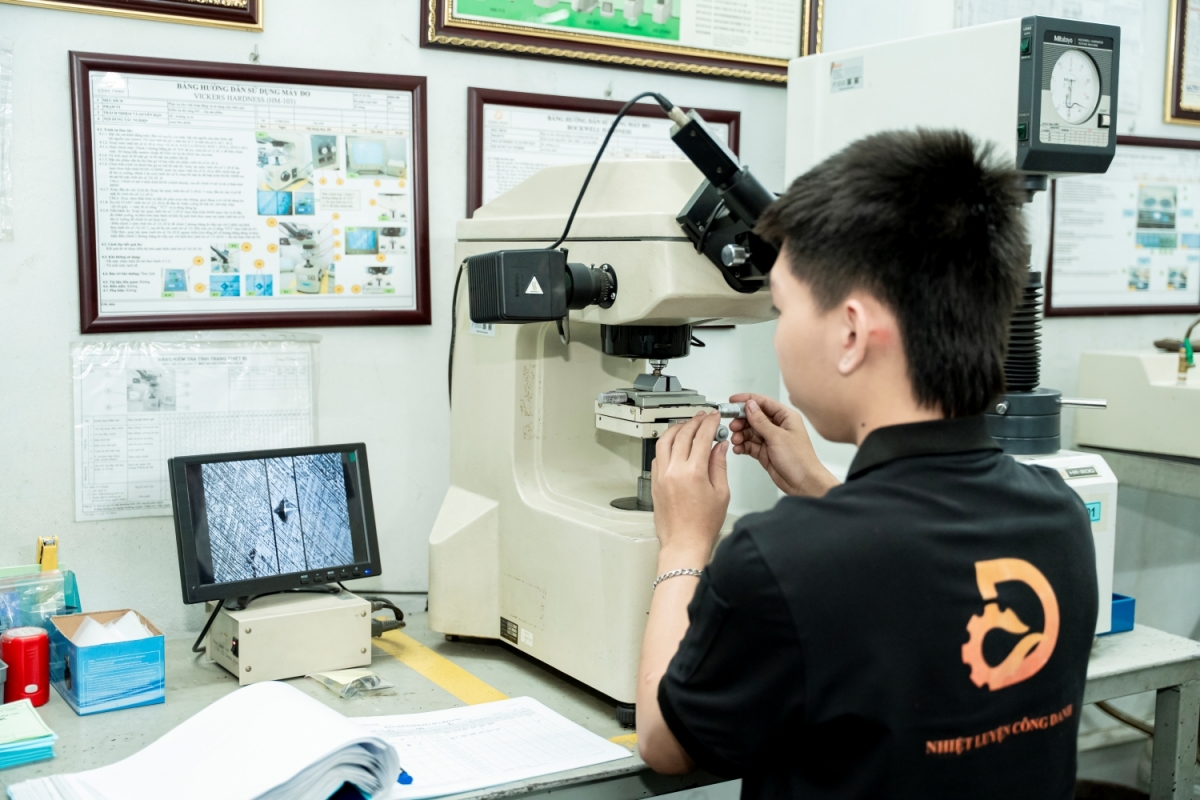

Đây là phương pháp đánh giá chất lượng sau nhiệt luyện phổ biến và mang tính bắt buộc cao nhất. Sử dụng máy đo chuyên dụng để kiểm tra tiêu chuẩn độ cứng sau khi nhiệt luyện theo các thang đo như độ cứng HRC (Rockwell), HV (Vickers) hoặc HB (Brinell).
Yêu cầu kỹ thuật không chỉ đòi hỏi bề mặt đạt độ cứng mục tiêu mà còn phải kiểm tra độ cứng của lõi. Đặc biệt trong gia công bánh răng hoặc trục truyền động, kỹ sư phải cắt đôi chi tiết để đo chiều sâu lớp thấm hiệu quả, đảm bảo biên dạng độ cứng giảm dần đều từ ngoài vào trong, không bị tụt độ cứng đột ngột gây bong tróc bề mặt khi chịu tải.
Phân tích tổ chức tế vi kim loại

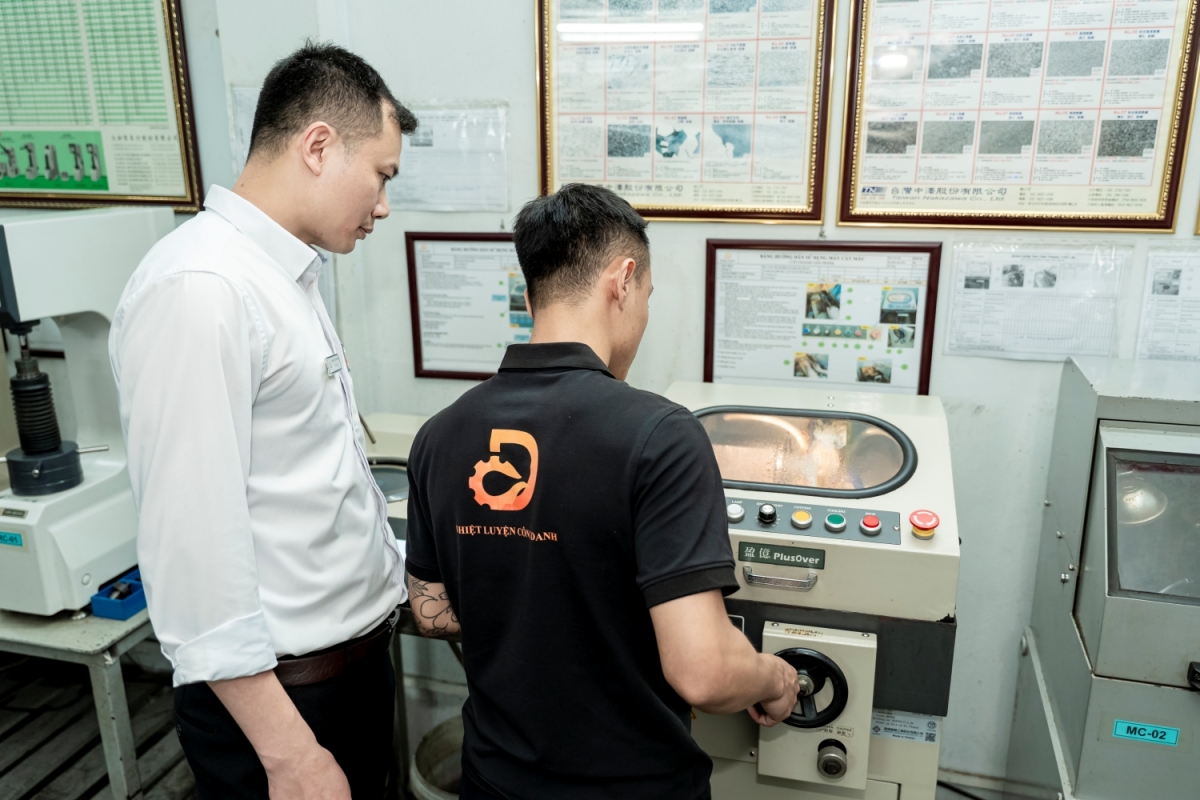

Kỹ thuật kim loại học (Metallography) được sử dụng để soi cấu trúc hạt bên dưới kính hiển vi quang học với độ phóng đại lên tới 1000 lần. Một quy trình đạt chuẩn phải đảm bảo hình thành được tỷ lệ tổ chức Martensit kim tối ưu để lấy độ cứng.
Đồng thời, kỹ sư luyện kim phải kiểm soát khắt khe lượng Austenit dư – nguyên nhân chính gây ra hiện tượng rạn nứt tế vi hoặc làm giảm độ cứng theo thời gian. Sự phân bố đồng đều của các hạt Carbide (đặc biệt trong thép SKD11, SKD61) và tổ chức hạt càng nhỏ mịn sẽ khẳng định cơ tính vật liệu đạt trạng thái đồng nhất nhất.
Đánh giá độ biến dạng và ứng suất dư
Nhiệt độ thay đổi đột ngột khi làm nguội (tôi dầu, tôi nước) luôn sinh ra ứng suất dư lớn bên trong vật liệu. Nếu ứng suất này vượt qua giới hạn chảy, chi tiết sẽ bị cong vênh, rạn nứt.
Việc kiểm tra kích thước hình học bằng thước quang học, máy đo tọa độ 3D sau xử lý nhiệt giúp đánh giá dung sai lắp ghép. Ngoài ra, với các chi tiết an toàn chịu lực cao, bắt buộc phải sử dụng phương pháp kiểm tra không phá hủy như bột từ hay siêu âm để rà soát các khuyết tật ẩn sâu bên trong vật liệu.
Áp dụng tiêu chuẩn vào các phương pháp xử lý nhiệt thực tế
Tùy thuộc vào thiết kế bản vẽ, cấu trúc hình học và hàm lượng carbon nguyên thủy trong vật liệu, các kỹ sư sẽ chỉ định phương pháp xử lý phù hợp để khai thác tối đa đặc tính của sản phẩm cơ khí.
Quy định đối với quá trình tôi thấm carbon

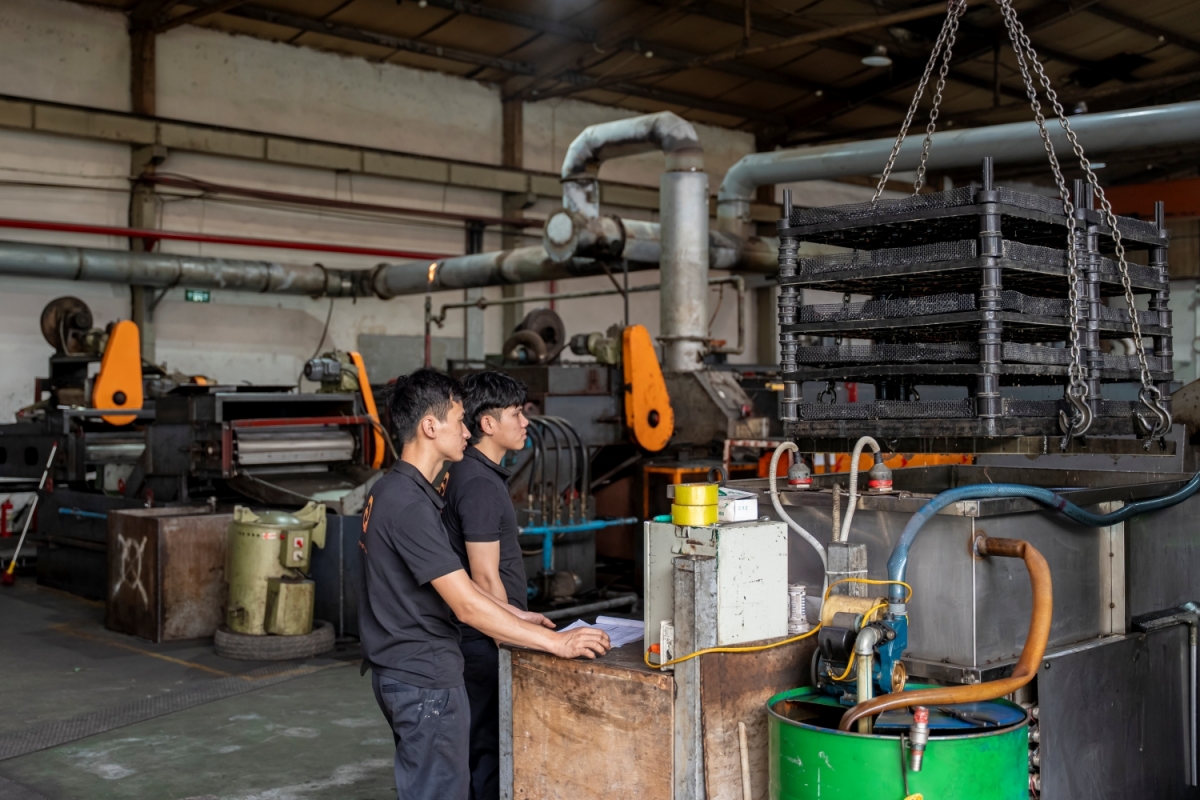

Tôi thấm carbon là phương pháp gia công bề mặt phù hợp dành cho các loại vật liệu thép có hàm lượng carbon thấp (như S20C, SCM420). Việc khuếch tán nguyên tử carbon vào bề mặt thép trong môi trường khí quyển được kiểm soát bằng cảm biến oxy giúp tạo ra một lớp bề mặt có độ cứng cao (chống mài mòn) bao bọc lấy phần lõi dẻo dai (chịu va đập tốt).
Tiêu chuẩn đối với phương pháp này đòi hỏi sự chính xác cao: nồng độ carbon bề mặt phải duy trì ở mức 0.8% - 0.9%, độ cứng bề mặt thường yêu cầu đạt từ 58-62 HRC, trong khi lõi phải được kiểm soát ở mức 30-45 HRC. Kỹ thuật này là quy trình tiêu chuẩn để sản xuất bánh răng hộp số, vít bắn tôn cường độ cao, khung càng bánh xe công nghiệp hoặc các cụm trục truyền động chịu tải nặng.
Những doanh nghiệp có nhu cầu cải thiện độ bền sản phẩm thường ưu tiên nhận báo giá dịch vụ tôi thấm carbon ngay từ khâu thiết kế phôi để có phương án gia công phù hợp nhất.
Yêu cầu khắt khe trong tôi luyện điều chất
Sử dụng chủ yếu cho các loại thép có hàm lượng carbon trung bình và hợp kim (như S45C, SCM440), tôi luyện điều chất là sự kết hợp giữa quá trình tôi cứng và ram ở nhiệt độ cao (thường từ 500°C - 650°C). Mục đích cốt lõi của phương pháp nhiệt luyện điều chất tốt nhất là thay đổi cấu trúc của thép sau khi tôi, tạo ra tổ chức Xoocbit ram.
Tổ chức tế vi này mang lại một cơ tính tổng hợp tối ưu: điểm cân bằng giữa giới hạn bền kéo cao và độ dai va đập tốt. Ứng dụng tiêu chuẩn này thường thấy ở các sản phẩm chịu tải trọng động lớn và liên tục như trục khủy ô tô, tay biên, bulong cường độ cao (8.8, 10.9) hay các chi tiết máy xây dựng.
Tiêu chuẩn ram ủ cơ tính
Các công đoạn gia công cơ khí như tiện CNC, phay, đột dập nguội hay hàn ma sát thường sinh ra một lượng biến dạng dẻo và ứng suất dư tích tụ trong cấu trúc kim loại. Quá trình ram ủ thép không nhằm mục đích tăng độ cứng bề mặt, mà là một bước ổn định lại tổ chức vật liệu.
Một quy trình ram ủ cơ tính đạt chuẩn sẽ gia nhiệt sản phẩm dưới mức nhiệt độ tới hạn, giữ nhiệt đủ lâu để giải tỏa nội ứng suất, làm đồng đều lại thành phần hóa học và tổ chức tế vi (ủ cầu hóa hạt). Đây là nguyên công then chốt giúp phôi thép trở nên dễ gia công cắt gọt hơn, kéo dài tuổi thọ dao cụ CNC, đồng thời hạn chế sự sai lệch kích thước ở các bước gia công tinh cuối cùng.
Nhiệt Luyện Công Danh – Đối Tác Gia Công Xử Lý Nhiệt Đạt Chuẩn Quốc Tế
Với nhiều năm kinh nghiệm thực tế trong lĩnh vực xử lý nhiệt kim loại, Nhiệt Luyện Công Danh đã và đang khẳng định năng lực là một trong những đơn vị gia công nhiệt luyện uy tín, chuyên cung cấp các giải pháp vật liệu kỹ thuật cao cho tệp khách hàng B2B.
Năng lực của Công Danh được chứng minh thông qua hệ thống sản xuất thực tế, đáp ứng các tiêu chuẩn kỹ thuật từ chuỗi cung ứng của các doanh nghiệp FDI, ngành phụ trợ ô tô, điện tử và cơ khí chính xác.

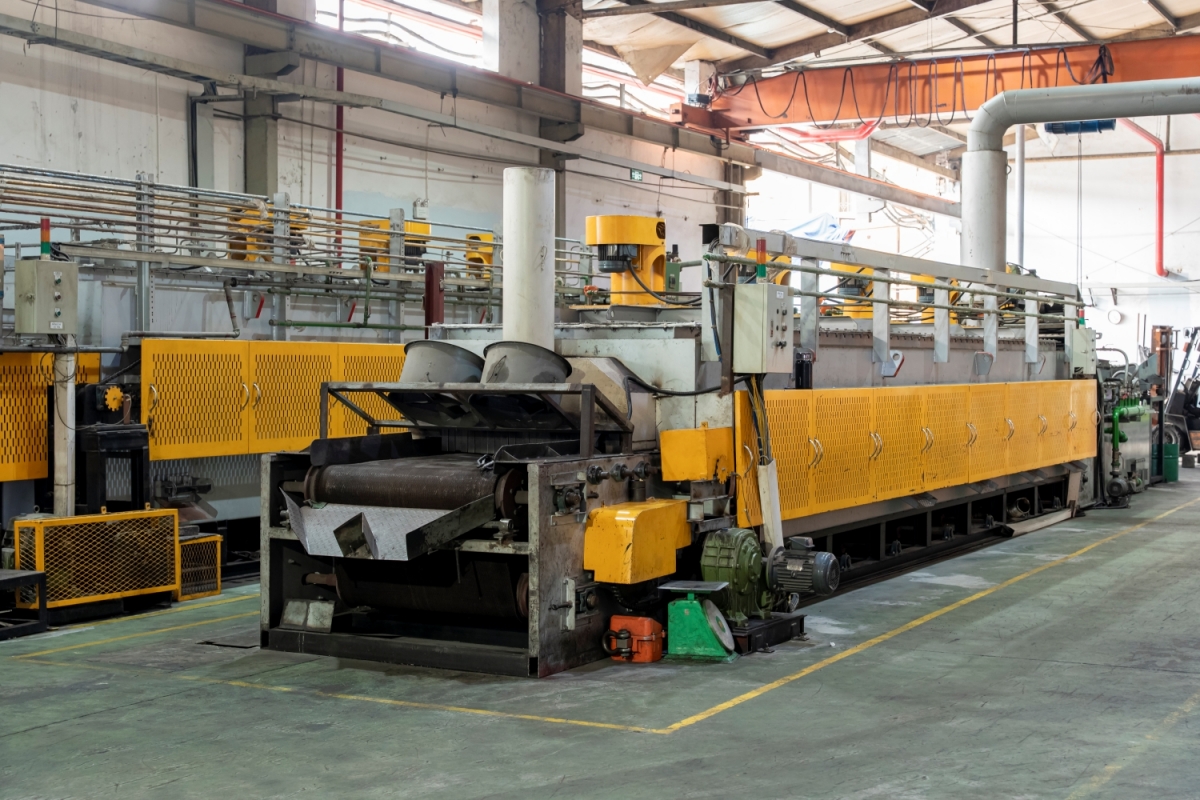

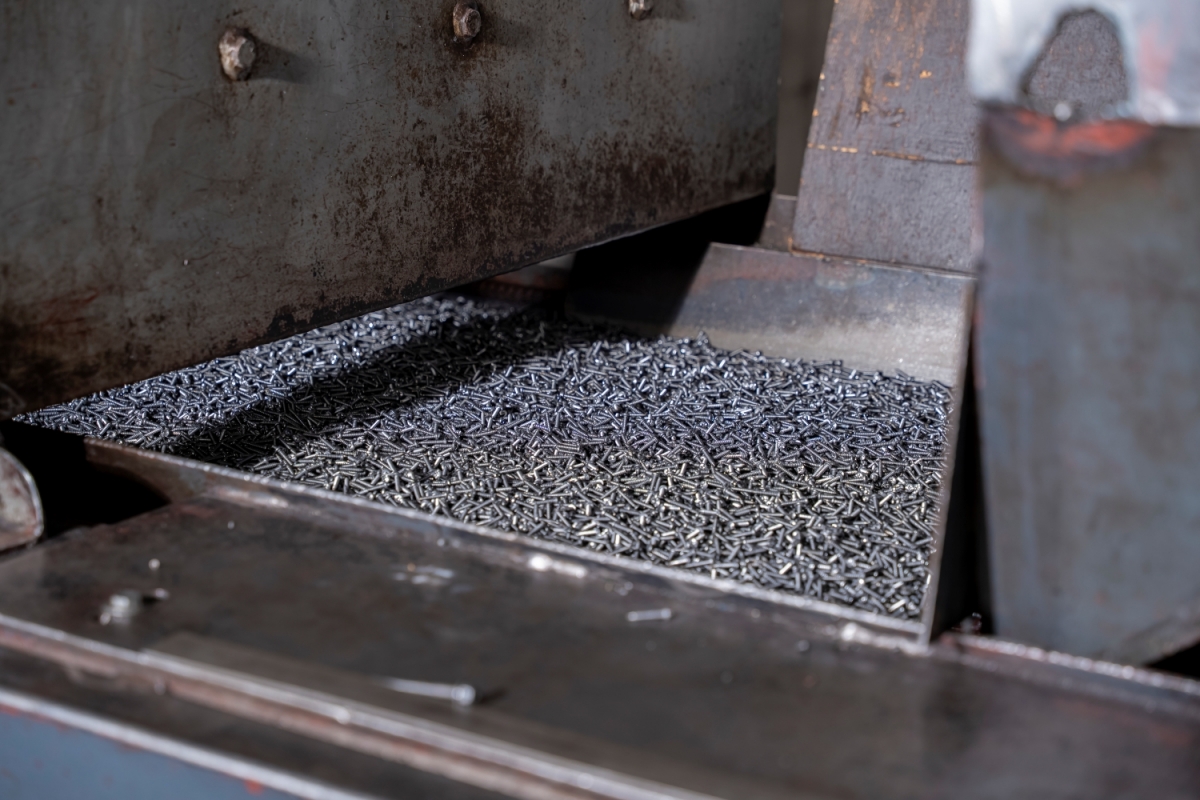

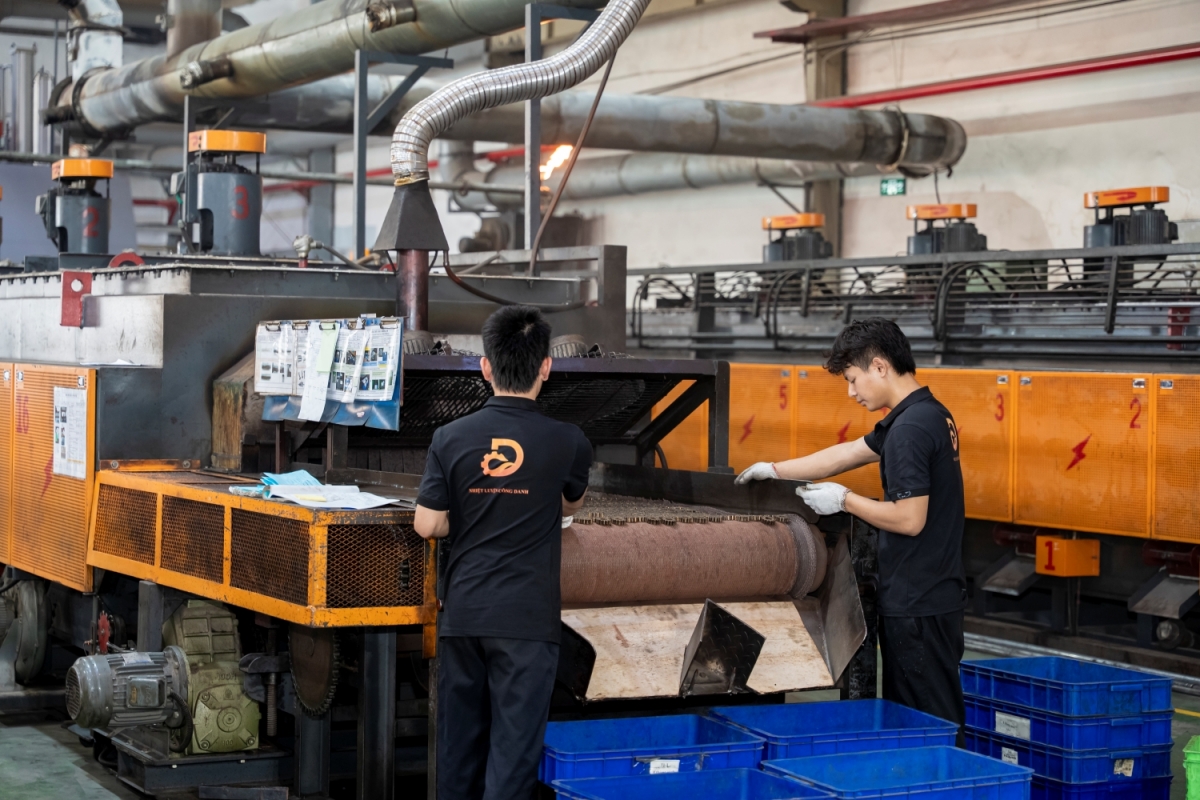

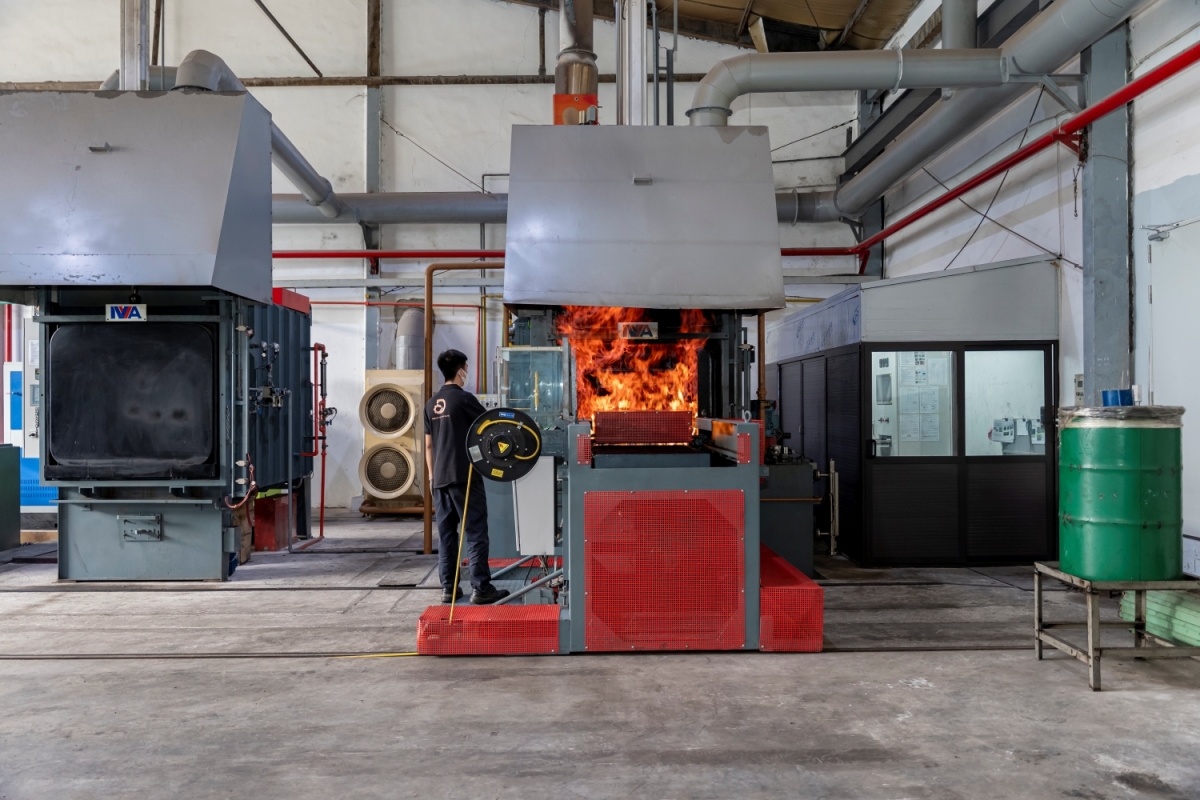

- Hệ thống công nghệ hiện đại: Sở hữu các dây chuyền xử lý nhiệt băng tải tự động nhập khẩu 100% từ Đài Loan và hệ thống lò đa dụng buồng kín IWA công nghệ Đức. Việc tự động hóa quá trình kiểm soát khí quyển và biểu đồ nhiệt giúp giảm thiểu tối đa sai số thiết bị, đảm bảo chất lượng đồng nhất cho các lô hàng quy mô lớn.

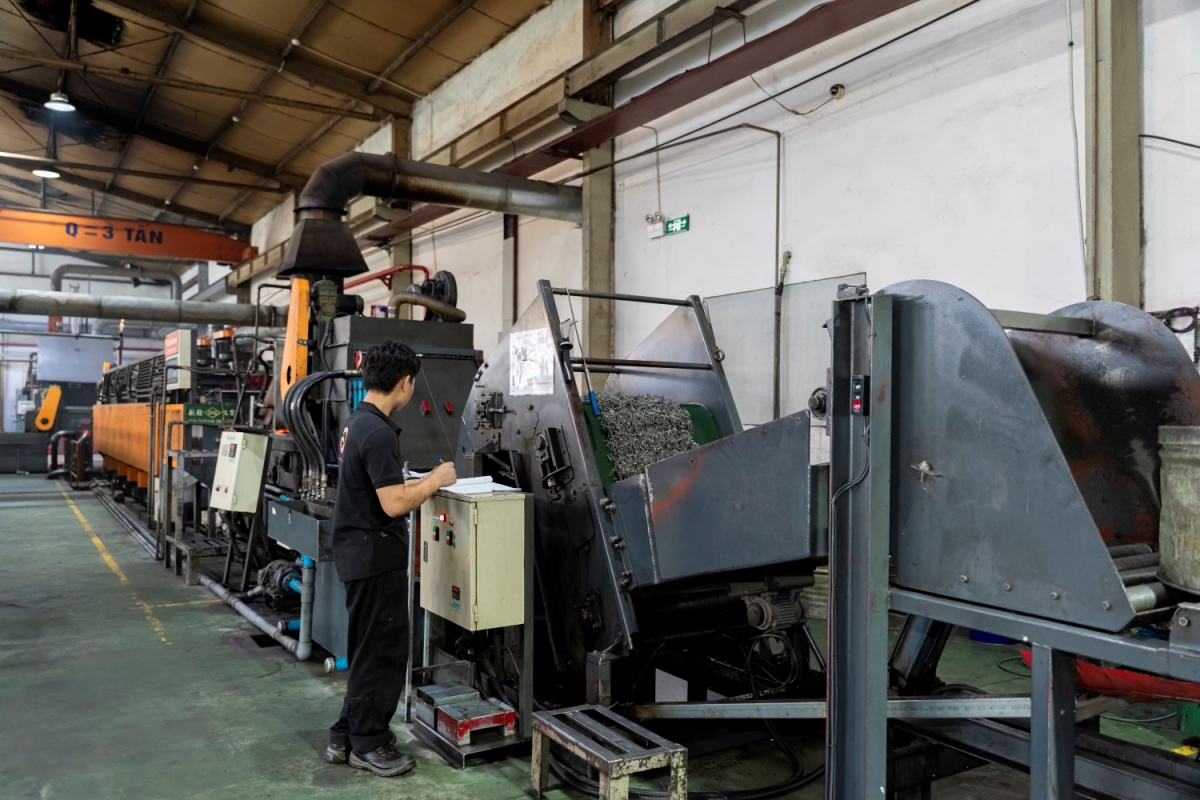

- Năng lực sản xuất quy mô lớn và tốc độ: Với diện tích nhà xưởng hàng nghìn mét vuông và công suất xử lý lên tới hàng trăm tấn mỗi tháng, hệ thống vận hành luôn sẵn sàng đáp ứng tiến độ sản xuất và các yêu cầu giao nhận linh hoạt của các nhà máy lắp ráp.
- Hệ thống kiểm soát chất lượng khắt khe: Áp dụng hệ thống quản lý chất lượng ISO 9001:2015, mỗi mẻ gia công đều được đo kiểm bằng các thiết bị hiện đại từ Nhật Bản (Mitutoyo). Đơn vị cam kết kiểm soát chặt chẽ các thông số về độ cứng, độ biến dạng, tuân thủ các chuẩn mực kỹ thuật quốc tế như JIS, ASTM.
- Đội ngũ chuyên gia kỹ thuật am hiểu vật liệu: Đội ngũ kỹ sư sở hữu kiến thức chuyên môn vững vàng. Không chỉ đảm nhận quy trình gia công, các kỹ sư sẵn sàng tham gia tư vấn cho khách hàng về việc lựa chọn mác thép, phương án nhiệt luyện để đạt hiệu năng cơ lý tốt nhất và tối ưu chi phí vật tư.
- Khắc phục triệt để lỗi kỹ thuật vật liệu: Xử lý hiệu quả các vấn đề kỹ thuật phức tạp của ngành cơ khí như: chi tiết bị gãy giòn, cong vênh sau gia công, hiện tượng thoát carbon bề mặt ở bulong cường độ cao, hoặc dao cụ không đạt yêu cầu độ cứng.
Quý doanh nghiệp đang tìm kiếm đối tác gia công xử lý nhiệt để nâng cao chất lượng linh kiện cơ khí, gia tăng tính cạnh tranh trên thị trường, hãy liên hệ ngay với đội ngũ kỹ thuật để nhận tư vấn chuyên môn và báo giá dịch vụ phù hợp nhất cho từng yêu cầu bản vẽ.
Câu hỏi thường gặp về tiêu chuẩn xử lý nhiệt kim loại
Làm sao để đánh giá một chi tiết cơ khí đã đạt tiêu chuẩn nhiệt luyện?
Cần thực hiện đánh giá tổng hợp: đo độ cứng bề mặt và lõi bằng thiết bị chuyên dụng (HRC, HV), phân tích cấu trúc tế vi dưới kính hiển vi kim tương, kiểm tra dung sai hình học bằng máy đo 3D và sử dụng các phương pháp kiểm tra không phá hủy (NDT) để rà soát khuyết tật bên trong vật liệu.
Tiêu chuẩn độ cứng HRC cho thép carbon thấp và thép carbon cao khác nhau như thế nào?
Thép carbon cao sau khi nung và tôi có thể đạt độ cứng HRC rất cao ở cả bề mặt và xuyên thấu vào lõi. Ngược lại, thép carbon thấp phải qua quá trình tôi thấm carbon bề mặt, tạo ra độ cứng HRC cao ở lớp vỏ để chịu mài mòn, trong khi phần lõi duy trì độ cứng thấp hơn để đảm bảo tính dẻo dai chịu va đập.
Các đơn vị gia công uy tín thường áp dụng các hệ thống quản lý chất lượng nào?
Để đảm bảo sản phẩm đáp ứng yêu cầu của các doanh nghiệp FDI, xưởng gia công cần vận hành theo tiêu chuẩn quản lý chất lượng ISO 9001:2015, kết hợp cùng các hệ thống đo lường, kiểm định đặc thù ngành luyện kim như JIS (Nhật Bản) hoặc ASTM (Mỹ).
Nếu sản phẩm bị biến dạng sau nhiệt luyện thì nguyên nhân và cách khắc phục ra sao?
Nguyên nhân chủ yếu do nội ứng suất dư sinh ra từ quá trình gia công phôi trước đó, tốc độ làm nguội không phù hợp, hoặc sắp xếp phôi trong lò sai kỹ thuật. Để khắc phục, kỹ sư cần bổ sung nguyên công ủ khử ứng suất trước khi gia công tinh, thiết kế đồ gá chuyên dụng và lựa chọn môi trường làm nguội (dầu, khí, dung dịch polymer) tương thích với cấu trúc của chi tiết.
Nắm vững và áp dụng đúng các tiêu chuẩn nhiệt luyện là yêu cầu kỹ thuật cơ bản và là nền tảng để xây dựng năng lực cạnh tranh cho mọi doanh nghiệp gia công cơ khí. Việc tuân thủ đúng hệ thống quy chuẩn (JIS, ASTM, ISO) và thực thi chính xác các phương pháp kiểm định độ cứng, phân tích tế vi sẽ đảm bảo đặc tính cơ học của sản phẩm cuối cùng. Một chi tiết máy đạt chuẩn xử lý nhiệt là minh chứng rõ ràng nhất về tính an toàn, tuổi thọ vận hành và năng lực công nghệ của nhà sản xuất trên thị trường công nghiệp.
