Thường Hóa Thép Là Gì? Tổng Quan Kiến Thức Và Tiêu Chuẩn Kỹ Thuật Trong Gia Công Cơ Khí

Một chi tiết trục truyền động trị giá hàng chục triệu đồng có thể bị loại bỏ ngay trên bàn máy CNC chỉ vì một vết nứt ngầm. Một bộ khuôn dập biến dạng sau vài nghìn chu kỳ hoạt động do ứng suất dư bên trong vật liệu chưa được giải phóng. Trong gia công cơ khí chính xác, sự cố hỏng hóc hiếm khi đến từ sai sót thao tác gia công cắt gọt, mà thường bắt nguồn từ những khuyết tật ẩn sâu trong cấu trúc tế vi của phôi kim loại.

Đó là lý do vì sao trước khi đưa vào tạo hình hay thực hiện các bước xử lý nhiệt phức tạp hơn, phôi đúc, phôi rèn hay chi tiết sau hàn bắt buộc phải trải qua một công đoạn tiền xử lý kỹ thuật: Thường hóa thép.

Bản Chất Kỹ Thuật Của Thường Hóa Thép

Thường hóa thép là một phương pháp xử lý nhiệt nền tảng trong luyện kim. Về mặt bản chất, quá trình này đòi hỏi việc nung nóng khối kim loại lên một giới hạn nhiệt độ nhất định để biến đổi hoàn toàn cấu trúc bên trong, sau đó giữ nhiệt và đưa ra làm nguội tự do trong không khí tĩnh.

Điểm mấu chốt quyết định tính đồng nhất của mẻ luyện nằm ở việc kiểm soát chính xác nhiệt độ thường hóa thép carbon. Tùy thuộc vào hàm lượng carbon trong mác thép, các kỹ sư luyện kim sẽ tính toán để nung nóng vật liệu vượt qua điểm tới hạn trên (Ac3 hoặc Acm) khoảng từ 30 đến 50 độ C. Quá trình này ép toàn bộ tổ chức ban đầu chuyển hóa thành trạng thái Austenit đồng nhất trước khi được làm nguội để tái kết tinh lại thành một tổ chức hạt mới, mịn màng và phân bố đều đặn hơn.

Vai Trò Quan Trọng Của Thường Hóa Thép Trong Sản Xuất Và Chế Tạo Máy

Không phải ngẫu nhiên mà các tập đoàn đa quốc gia trong chuỗi cung ứng FDI luôn yêu cầu cực kỳ khắt khe về chứng nhận tiền xử lý phôi. Đối với các doanh nghiệp hoạt động trong lĩnh vực Cơ Khí Chế Tạo, Ô - Tô, Xe Máy, Dầu Khí, Năng Lượng, Xây Dựng, Kết Cấu, Điện Tử, Công Cụ, những mục đích thường hóa mang lại giá trị kỹ thuật cốt lõi, quyết định trực tiếp đến cơ tính và tuổi thọ của chi tiết máy:

• Làm nhỏ mịn cấu trúc hạt kim loại: Quá trình đúc rót kim loại lỏng hay rèn dập ở nhiệt độ cao luôn để lại một tổ chức hạt thô to, khiến khối thép có tính giòn, dễ gãy. Thường hóa đóng vai trò phá vỡ cấu trúc hạt thô này, tái tạo lại màng lưới hạt nhỏ mịn. Sự đan xen của các hạt vi mô mới giúp vật liệu tăng cường độ dẻo dai, đáp ứng khả năng chịu tải trọng động hoặc lực va đập đột ngột trong môi trường làm việc thực tế.
• Giải phóng ứng suất dư sinh ra từ nguyên công trước: Các quá trình gia công áp lực, cắt gọt thô tốc độ cao hay hàn vẩy đều sinh ra lực ứng suất dư bên trong khối kim loại. Nếu không được xử lý trước khi mài tinh hoặc đưa vào sử dụng, chi tiết sẽ tự động cong vênh, vặn xoắn hoặc nứt vỡ. Thường hóa giúp giải phóng lượng ứng suất dư này, đưa phôi thép về trạng thái cân bằng.
• Tối ưu hóa khả năng cắt gọt, tăng tuổi thọ dao cụ: Đối với những loại thép hợp kim có hàm lượng carbon thấp, phôi thường có đặc tính rất dẻo và dễ bám dính. Khi tiện hoặc phay, phoi sinh ra thường kéo dài không đứt, bám chặt vào me dao gây mẻ lưỡi cắt và làm giảm chất lượng bề mặt gia công. Thường hóa làm tăng nhẹ độ cứng của khối phôi, tạo ra loại phoi vụn dễ đứt đoạn, giúp cải thiện độ nhám bề mặt và kéo dài tuổi thọ cho đài dao CNC.
• Tạo cơ sở cấu trúc cho quy trình nhiệt luyện tiếp theo: Một tổ chức kim loại đồng đều từ trong ra ngoài sau khi thường hóa là điều kiện kỹ thuật bắt buộc để các công đoạn Tôi - Ram phía sau phát huy tối đa hiệu quả. Nó giúp thép khi tôi đạt được dải độ cứng đồng đều mà không gặp phải rủi ro nứt vỡ do chênh lệch cấu trúc hạt.

Phân Tích Chuyên Sâu: Ủ Và Thường Hóa Khác Nhau Thế Nào?

Trong thực tế sản xuất, kỹ sư vận hành máy đôi khi nhầm lẫn giữa hai phương pháp tiền xử lý này, dẫn đến việc lựa chọn sai công nghệ làm lãng phí thời gian và sai lệch thông số cơ tính vật liệu. Để phân biệt rõ ràng ủ và thường hóa khác nhau thế nào, chúng ta cần so sánh chi tiết dựa trên các yếu tố luyện kim sau:

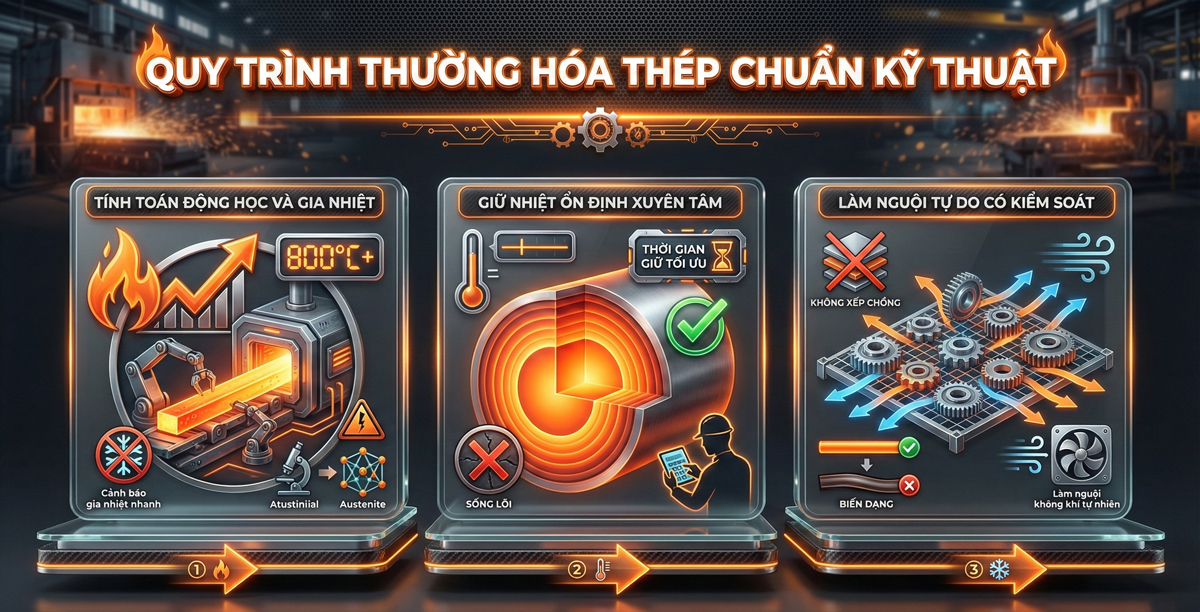

Quy Trình Thường Hóa Thép Chuẩn Kỹ Thuật

Để đạt được cơ tính đồng đều trên hàng nghìn khối phôi thép có biên dạng phức tạp, các thao tác vận hành lò cần tuân thủ nghiêm ngặt các thông số lập trình. Một quy trình thường hóa chuẩn mực luôn được kiểm soát bởi hệ thống điện tử qua ba giai đoạn cốt lõi:

Tính Toán Động Học Và Gia Nhiệt Lên Vùng Austenit

Phôi thép sau khi được làm sạch bề mặt, loại bỏ dầu mỡ và gỉ sét sẽ được đưa vào hệ thống buồng nung. Tốc độ gia nhiệt được thiết lập tăng dần đều dựa trên khối lượng riêng và hình dáng hình học của chi tiết.

Nếu nung quá nhanh, chênh lệch nhiệt độ giữa bề mặt ngoài và lõi trong sẽ tạo ra ứng suất nhiệt cục bộ, gây nứt vi mô từ bên trong. Giai đoạn này nhằm nâng nhiệt khối thép vượt qua nhiệt độ thường hóa thép carbon tiêu chuẩn, giúp các tinh thể kim loại chuyển hóa hoàn toàn thành tổ chức Austenit đồng nhất.

Giữ Nhiệt Ổn Định Xuyên Tâm Đồng Nhất

Khi cảm biến báo bề mặt chi tiết đã đạt đến ngưỡng nhiệt độ cài đặt (thường trên 800 độ C), hệ thống nung sẽ chuyển sang chế độ duy trì ổn định. Kỹ sư luyện kim tính toán thời gian giữ nhiệt dựa trên tiết diện dày nhất của khối thép.

Mục đích là đảm bảo nhiệt lượng truyền sâu vào vị trí lõi tâm của phôi, giúp sự chuyển biến tổ chức kim loại diễn ra hoàn toàn 100%. Việc rút ngắn thời gian ở bước này là nguyên nhân chính dẫn đến lỗi "sống lõi" – bề mặt đạt yêu cầu nhưng cấu trúc lõi vẫn thô to và rỗng xốp.

Làm Nguội Tự Do Có Kiểm Soát Không Gian

Sau khi kết thúc thời gian giữ nhiệt, khay chứa chi tiết được tự động kéo ra khỏi buồng nung để làm nguội tại khu vực chuyên dụng. Dù gọi là "làm nguội tự nhiên" ngoài không khí tĩnh, khoảng cách sắp xếp giữa các phôi phải được tính toán kỹ lưỡng.

Các chi tiết không được xếp chồng lấp lên nhau, đảm bảo luồng không khí lưu thông tuần hoàn xung quanh từng linh kiện. Việc tản nhiệt đồng đều ở mọi hướng giúp ngăn chặn hiện tượng co ngót không đều, hạn chế tối đa tình trạng cong vênh hình học.

Dịch Vụ Gia Công Thường Hóa Thép Uy Tín Tại Nhiệt Luyện Công Danh

Đứng trước yêu cầu ngày càng khắt khe của quá trình gia công cơ khí phục vụ chuỗi cung ứng linh kiện điện tử, ô tô và chế tạo máy FDI tại Việt Nam, việc kiểm soát chặt chẽ thông số luyện kim trong tiền xử lý vật liệu là yêu cầu bắt buộc. Các xưởng gia công cần giảm thiểu tối đa tỷ lệ phế phẩm, hiện tượng hao mòn dao cụ bất thường và tình trạng cơ tính vật liệu không đồng đều.

Với nhiều năm kinh nghiệm trong lĩnh vực xử lý nhiệt, Nhiệt Luyện Công Danh tự hào là đơn vị gia công chuyên nghiệp, luôn mang đến giải pháp tối ưu và giá trị thiết thực nhất cho khách hàng. Chúng tôi đồng hành cùng sự phát triển của doanh nghiệp thông qua hệ thống dây chuyền xử lý nhiệt hiện đại và quy trình kiểm soát chất lượng chuẩn xác:

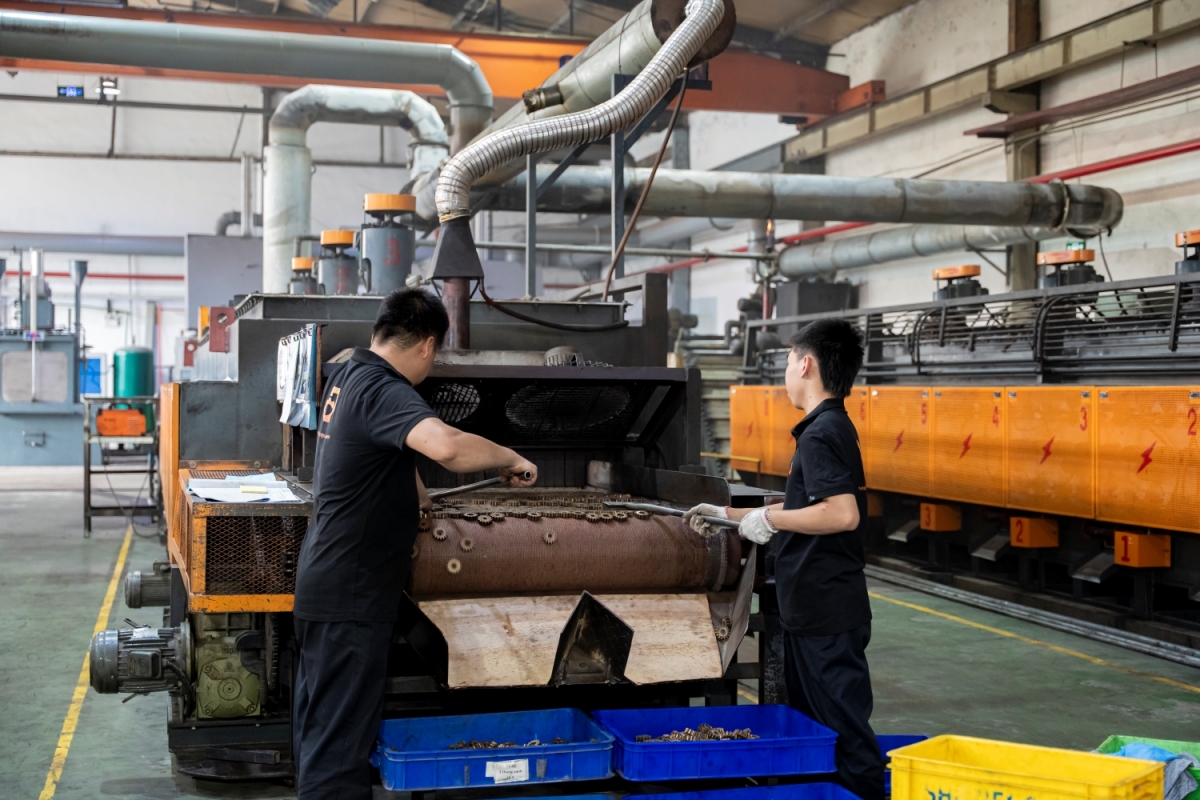

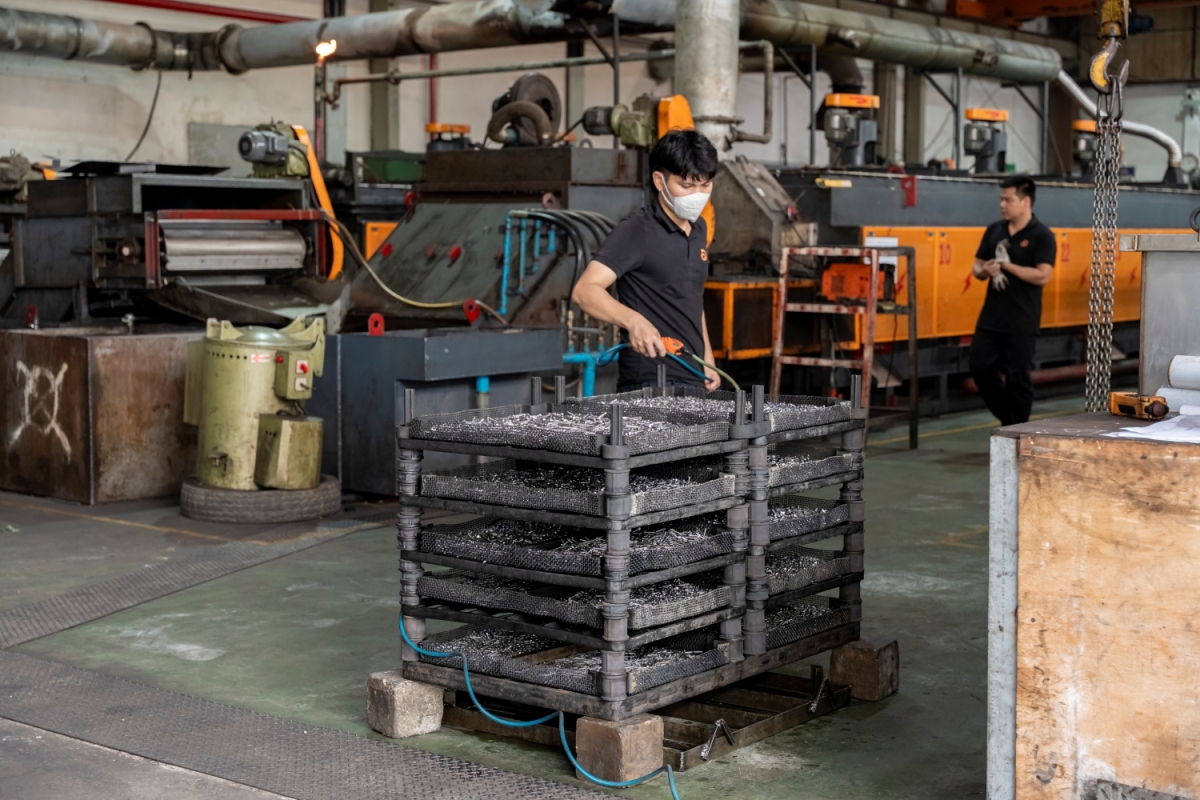

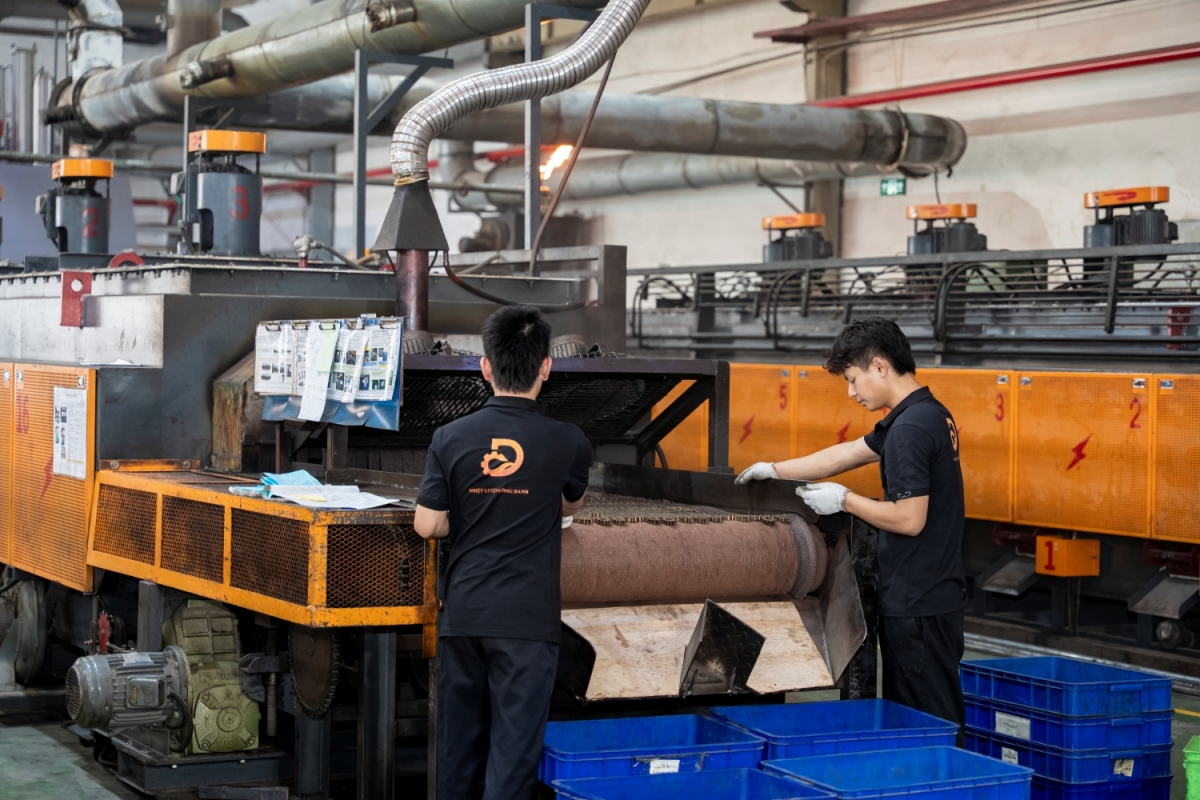

• Hệ thống thiết bị vận hành tự động: Sở hữu dây chuyền lò buồng đa dụng IWA nhập khẩu từ Đức và hệ thống lò băng tải liên tục quy mô lớn từ Đài Loan. Toàn bộ chu trình gia nhiệt và kiểm soát khí quyển được tự động hóa, loại bỏ triệt để hiện tượng thoát carbon bề mặt hay oxy hóa lớp vỏ kim loại.
• Năng lực đo kiểm cơ tính chuyên sâu: Mọi sản phẩm sau khi xuất xưởng đều trải qua quy trình kiểm định chất lượng nghiêm ngặt. Hệ thống phòng Lab được trang bị máy đo độ cứng kỹ thuật số và kính hiển vi kim tương Mitutoyo Nhật Bản, cho phép phân tích và lưu trữ dữ liệu cấu trúc tế vi kim loại, cung cấp biểu đồ báo cáo thông số chính xác cho khách hàng.
• Đối tác của các chuỗi cung ứng khắt khe: Công Danh hiện là đơn vị cung cấp dịch vụ xử lý nhiệt cho nhiều sản phẩm thuộc chuỗi cung ứng của các thương hiệu hàng đầu như Wiha, Samsung, LG, Canon và hệ sinh thái công nghiệp phụ trợ ô tô Vinfast.

Việc chuẩn hóa quy trình xử lý nhiệt không chỉ đảm bảo chất lượng linh kiện mà còn tối ưu hóa chi phí sản xuất cho doanh nghiệp.

Để nhận tư vấn kỹ thuật chuyên sâu về mác thép, phương án tiền xử lý tránh cong vênh và báo giá dịch vụ gia công nhiệt luyện với chi phí cạnh tranh nhất, đội ngũ kỹ sư tại Công Danh luôn sẵn sàng hỗ trợ khảo sát trực tiếp tại nhà máy của quý đối tác.

Bộ Câu Hỏi Thường Gặp (FAQ) Về Kỹ Thuật Thường Hóa Thép

1. Các mác thép nào bắt buộc phải thường hóa trước khi đưa vào gia công CNC?

Hầu hết các loại phôi thép đúc nguyên khối, thép rèn dập nóng có hàm lượng carbon từ thấp đến trung bình (ví dụ S45C, S50C, 40Cr) đều được khuyến nghị thường hóa. Ngoài ra, các cụm chi tiết ghép nối bằng phương pháp hàn cũng cần thường hóa để giải tỏa ứng suất sinh ra tại khu vực ảnh hưởng nhiệt (HAZ).

2. Thường hóa có làm thay đổi kích thước hay dung sai của phôi thép không?

Quá trình gia nhiệt và làm nguội sẽ gây ra sự thay đổi nhỏ về kích thước do biến đổi mạng tinh thể. Tuy nhiên, do thường hóa là bước tiền xử lý áp dụng cho phôi thô (có dung sai gia công lớn), sự thay đổi này không ảnh hưởng đến kích thước sản phẩm cuối cùng. Nguyên công phay, tiện tinh sẽ được thực hiện sau khi thường hóa để đạt kích thước bản vẽ.

3. Có cần thường hóa lại sau khi hàn đắp phục hồi chi tiết máy bị mòn không?

Có. Nhiệt lượng từ mỏ hàn sinh ra ứng suất nhiệt cục bộ rất lớn, làm biến đổi cấu trúc kim loại tại vùng lân cận mối hàn, khiến vật liệu trở nên giòn. Thường hóa lại toàn bộ chi tiết giúp đồng nhất tổ chức hạt, đảm bảo cơ tính đồng đều và ngăn ngừa rủi ro nứt gãy tại vị trí hàn khi chi tiết hoạt động trở lại.

4. Thời gian thường hóa trung bình cho một mẻ phôi tại lò là bao lâu?

Tổng thời gian phụ thuộc vào kích thước và tiết diện dày nhất của chi tiết trong lô hàng. Với linh kiện nhỏ, thời gian nung và giữ nhiệt dao động từ 2-3 giờ. Đối với các khối phôi lớn (như khuôn dập, trục đặc), quy trình nung chậm và ngâm nhiệt có thể kéo dài từ 8 đến 12 giờ để đảm bảo nhiệt độ đồng nhất tới tận lõi.

5. Phương pháp nào được dùng để nghiệm thu chất lượng thép sau khi thường hóa?

Nghiệm thu chất lượng dựa trên các phương pháp đo lường luyện kim tiêu chuẩn. Kỹ sư sẽ tiến hành cắt mẫu, đánh bóng và tẩm thực hóa chất bề mặt, sau đó sử dụng kính hiển vi kim tương để kiểm tra sự phân bố cấu trúc hạt. Bước tiếp theo là sử dụng thiết bị đo độ cứng bề mặt để xác nhận vật liệu đã đạt dải độ cứng yêu cầu theo thông số kỹ thuật.

Trong chuỗi quy trình sản xuất cơ khí và chế tạo máy, nhiệt luyện là một hệ thống các phương pháp kỹ thuật nhằm điều khiển sự biến đổi cấu trúc tế vi bên trong vật liệu. Qua bài viết này, các kỹ sư và nhà quản lý sản xuất đã nắm bắt được các nguyên lý cơ bản của thường hóa thép – một công đoạn nền tảng giúp ổn định cơ tính, tăng cường độ dẻo dai và tối ưu hóa khả năng gia công cắt gọt cho phôi thép. Việc hiểu rõ mục đích kỹ thuật, kiểm soát thông số làm nguội cũng như phân biệt sự khác nhau giữa các phương pháp ủ và thường hóa chính là cơ sở quan trọng để doanh nghiệp nâng cao chất lượng sản phẩm gia công, đáp ứng các tiêu chuẩn kỹ thuật khắt khe trong ngành công nghiệp phụ trợ hiện nay.
