Nhiệt Luyện Mũi Vít Công Nghiệp Chuẩn Wiha (Đức) | Thép S2 & Công Nghệ Lò Băng Tải

Sự chuyển dịch sang máy bắn vít động lực (Impact Drivers) với lực xoắn lên tới 200Nm và tần số va đập hàng nghìn lần mỗi phút đã thay đổi hoàn toàn "luật chơi" về vật liệu và công nghệ nhiệt luyện mũi vít công nghiệp. Tại Nhiệt Luyện Công Danh, chúng tôi áp dụng giải pháp nhiệt luyện chính xác cho thép S2/SCM440 với công nghệ Lò Băng Tải và quy trình Tôi Phân Cấp, giải quyết triệt để ba vấn đề gãy giòn, toét đầu và cong vênh mà 90% mũi vít trên thị trường đang gặp phải.

Tại Sao 90% Chất Lượng Mũi Vít Nằm Ở Nhiệt Luyện?

Bối Cảnh Thị Trường – Cuộc Cách Mạng Của Máy Bắn Vít Impact

Trong 10 năm qua, ngành công nghiệp lắp ráp toàn cầu đã chứng kiến sự thay thế hàng loạt máy vặn vít truyền thống (Drill Drivers) bằng máy bắn vít động lực (Impact Drivers) từ các thương hiệu như Makita, Bosch, DeWalt, Milwaukee. Công nghệ Impact Driver tạo ra lực xoắn cực lớn (150-220Nm so với 50-80Nm của máy thường) thông qua cơ chế búa va đập với tần số 3,000-4,000 lần/phút.

Điều này mang lại hiệu suất lắp ráp vượt trội: siết chặt nhanh hơn gấp 3 lần, tay không bị mỏi, thời gian thi công giảm 40-50%. Tuy nhiên, nó cũng đặt ra yêu cầu kỹ thuật khắt khe gấp 10 lần cho mũi vít:

• Chịu lực xung kích: Mũi vít phải chịu được hàng nghìn cú va đập liên tiếp mà không bị nứt, gãy
• Chống mòn cực cao: Bề mặt tiếp xúc với đầu vít bị mài mòn gấp 5-7 lần so với vặn bằng tay
• Độ chính xác tuyệt đối: Sai số kích thước >0.02mm sẽ gây cam-out (tuột, toét đầu vít)
• Cân bằng cứng-dai: Đầu mũi phải cực cứng (>58 HRC) nhưng thân phải đủ dẻo để hấp thụ shock

Đây là lý do tại sao các thương hiệu công cụ cầm tay hàng đầu như Wiha (Đức), Wera (Đức), PB Swiss Tools (Thụy Sĩ) đều có quy trình nhiệt luyện riêng biệt cho mũi vít Impact, hoàn toàn khác với mũi vít thường.

Ba Vấn Đề Nhức Nhối Mà Khách Hàng Thường Gặp

1. Hiện Tượng Cam-out (Toét Đầu Vít)

Đây là vấn đề phổ biến và gây khó chịu nhất. Khi bắn vít bằng máy Impact, mũi vít bị tuột ra khỏi đầu vít, tạo tiếng kêu chói tai và để lại vết trầy xước trên đầu vít hoặc trên bề mặt sản phẩm gỗ, kim loại. Trong trường hợp xấu, đầu vít bị hỏng hoàn toàn, không tháo được.

Nguyên Nhân Kỹ Thuật:

• Bề mặt không đủ độ cứng: Đầu mũi vít phải đạt tối thiểu 58 HRC theo tiêu chuẩn DIN ISO 2380-1. Nếu chỉ đạt 52-55 HRC (do nhiệt luyện kém), bề mặt sẽ bị biến dạng dẻo, mất khớp với rãnh vít
• Thoát Carbon bề mặt (Decarburization): Trong quá trình nung nóng, nếu khí quyển lò có Oxy tự do, Carbon ở lớp ngoài cùng sẽ bị oxy hóa bay đi, tạo lớp "da mềm" dày 0.01-0.05mm. Lớp này không tôi cứng được, gây cam-out ngay từ lần bắn đầu tiên
• Sai số hình học: Góc nghiêng, chiều sâu rãnh không đúng chuẩn DIN do biến dạng nhiệt luyện

Hậu Quả Thực Tế:

• Giảm 50-70% năng suất lắp ráp do phải bắn lại nhiều lần
• Hỏng sản phẩm (vết trầy trên gỗ, kim loại)
• Mất uy tín với khách hàng, tăng tỷ lệ trả hàng
• Chi phí thay mũi vít tăng gấp 3-5 lần

2. Hiện Tượng Gãy Giòn (Brittle Fracture)

Mũi vít bị nổ vỡ thành nhiều mảnh ngay khi chịu lực xung kích đầu tiên hoặc sau vài lần sử dụng. Đây là hiện tượng cực kỳ nguy hiểm vì mảnh vỡ bắn với tốc độ cao, có thể gây thương tích cho người vận hành.

Nguyên Nhân Kỹ Thuật:

• Tôi quá cứng: Một số đơn vị nhiệt luyện nghĩ rằng "càng cứng càng tốt", tôi mũi vít đến 64-65 HRC. Ở độ cứng này, cấu trúc Martensite trở nên cực kỳ giòn, không còn khả năng hấp thụ năng lượng va đập
• Cấu trúc hạt thô (Coarse Grain): Nung ở nhiệt độ quá cao (>900°C) hoặc lưu nhiệt quá lâu, hạt Austenit lớn lên bất thường. Sau khi tôi, tạo cấu trúc Martensite kim dày, lớn, giòn như thủy tinh
• Nứt tế vi (Micro-cracks): Do nguội quá nhanh (tôi nước thay vì tôi dầu), tạo ứng suất nhiệt khổng lồ, xuất hiện vết nứt vi mô không nhìn thấy bằng mắt thường. Vết nứt này lan rộng khi chịu lực xung kích, gây gãy đột ngột
• Không Ram hoặc Ram Không Đúng: Sau khi tôi, bắt buộc phải ram để giảm ứng suất và tăng độ dẻo dai. Nếu bỏ qua bước này hoặc ram ở nhiệt độ quá thấp (<150°C), mũi vít vẫn còn quá giòn

3. Hiện Tượng Đảo (Run-out/Wobble)

Mũi vít bị cong, xoắn sau nhiệt luyện, khi gắn vào máy bắn vít sẽ quay lệch tâm, gây rung lắc, giảm độ chính xác và tuổi thọ của máy.

Nguyên Nhân Kỹ Thuật:

• Tôi không đồng đều: Trong lò mẻ (batch furnace), mũi vít được xếp chồng lên nhau, phần giữa lô nung chậm hơn phần biên, tạo gradient nhiệt độ lớn. Khi nhúng vào dầu tôi, các phần nguội với tốc độ khác nhau, co ngót không đồng đều, gây cong vênh
• Ứng suất dư (Residual Stress): Sau khi tôi, mũi vít chứa ứng suất bên trong khổng lồ. Nếu không ram kịp thời (trong vòng 1-2 giờ), ứng suất này sẽ "tự giải phóng" bằng cách làm cong mũi vít
• Vật liệu không đồng nhất: Thép có tạp chất, hạt thô, cán không đều sẽ dễ biến dạng khi nhiệt luyện

Tiêu Chuẩn Cho Phép: Theo DIN 3126 (Tiêu chuẩn mũi vít Đức), độ đảo tối đa cho phép là 0.15mm đối với mũi vít dài 100mm. Wiha yêu cầu khắt khe hơn: <0.10mm.

Khẳng Định Quan Trọng

Một thanh thép S2 cao cấp nhập khẩu từ Đức hoặc Nhật Bản có giá lên tới 80,000-120,000 VNĐ/kg (gấp 4-5 lần thép thường) cũng sẽ trở thành phế liệu vô dụng nếu quy trình nhiệt luyện sai. Ngược lại, ngay cả thép SCM440 bình thường (40,000-50,000 VNĐ/kg) nếu được nhiệt luyện đúng chuẩn cũng có thể tạo ra mũi vít chất lượng cao, chịu được hàng chục nghìn lần bắn vít.

Tại Nhiệt Luyện Công Danh, chúng tôi áp dụng quy trình chuẩn Wiha (Đức) để tạo ra những mũi vít "bất tử" trước lực va đập:

• Độ cứng bề mặt: 59-62 HRC (vượt chuẩn DIN 58 HRC)
• Độ dẻo dai lõi: Góc xoắn phá hủy >20° (gấp 2 lần tiêu chuẩn thông thường)
• Không thoát Carbon: Kiểm soát Cp ±0.02%
• Độ đảo: <0.08mm (vượt chuẩn Wiha 0.10mm)
• Mô-men xoắn: Chịu được 15-18Nm (vượt chuẩn DIN 10-12Nm)

Thực tế từ khách hàng: Một nhà máy lắp ráp đồ gỗ xuất khẩu tại Bình Dương từng phải dừng dây chuyền 4 giờ vì mũi vít PH2 liên tục bị toét đầu. Chi phí thiệt hại: 50 triệu VNĐ cho 4 giờ dừng máy + 20 triệu chi phí thay mũi vít khẩn cấp. Nguyên nhân: mũi vít nhiệt luyện bằng lò mẻ cũ, độ cứng chỉ 52-54 HRC, có vùng thoát Carbon dày 0.03mm. Sau khi chuyển sang sử dụng mũi vít nhiệt luyện tại Công Danh, vấn đề hoàn toàn biến mất, mỗi mũi vít chịu được 15,000-20,000 lần bắn (gấp 5 lần so với trước).

Sự Khác Biệt Cốt Lõi: Công Nghệ Lò Băng Tải vs. Lò Mẻ Truyền Thống

Đây là điểm khác biệt căn bản quyết định liệu một đơn vị có thể sản xuất mũi vít đạt chuẩn quốc tế hay không. Hãy cùng chúng tôi phân tích chi tiết.

Lò Mẻ (Batch Furnace) – Công Nghệ Truyền Thống Với Những Hạn Chế Vốn Có

Cách Thức Hoạt Động: Mũi vít được đựng trong rổ inox hoặc hộp kim loại, xếp chồng lên nhau với độ dày lớp hàng 50-100mm, sau đó đưa cả rổ vào lò. Cửa lò đóng kín, nung nóng đến nhiệt độ mục tiêu (850-880°C), giữ nhiệt trong thời gian nhất định (1-3 giờ), rồi lấy cả rổ ra nhúng vào bể dầu tôi.

Những Vấn Đề Không Thể Khắc Phục:

1. Nung Không Đồng Đều (Non-Uniform Heating):

• Mũi vít ở giữa lô (core) bị che khuất bởi các mũi vít xung quanh, nhiệt truyền chậm, nhiệt độ thấp hơn 20-40°C so với mũi vít ở biên (surface)
• Các mũi vít tiếp xúc trực tiếp với thành rổ kim loại sẽ nguội nhanh hơn những mũi vít không tiếp xúc
• Kết quả: Trong cùng một lô 100kg mũi vít, có thể có 30% đạt 59-61 HRC (tốt), 50% đạt 56-58 HRC (khá), 20% chỉ đạt 52-55 HRC (kém). Đây là nguồn gốc của hiện tượng "con cứng con mềm"

2. Kiểm Soát Khí Quyển Kém (Poor Atmosphere Control):

• Lò mẻ thường dùng khí quyển tĩnh (static atmosphere) – bơm khí vào lò rồi đóng kín. Khi mũi vít nung nóng, chúng hấp thụ Carbon từ khí quyển, làm giảm Carbon Potential (Cp). Trong suốt quá trình nung 2-3 giờ, Cp giảm dần từ 1.0% xuống 0.6-0.7%, gây thoát Carbon nghiêm trọng
• Không có hệ thống đo và điều chỉnh Cp tự động, thợ lò chỉ có thể ước lượng
• Kết quả: 70-80% mũi vít có lớp thoát Carbon dày 0.02-0.05mm, độ cứng bề mặt chỉ 45-52 HRC thay vì 59-62 HRC

3. Tôi Không Đồng Đều (Non-Uniform Quenching):

• Khi cả rổ mũi vít được nhúng vào dầu, các mũi vít ở ngoài cùng tiếp xúc với dầu tươi (60-80°C), nguội nhanh. Các mũi vít ở giữa tiếp xúc với dầu đã nóng lên (100-150°C do các mũi vít bên ngoài làm nóng), nguội chậm hơn
• Một số mũi vít nằm sát thành rổ kim loại, bị che khuất không tiếp xúc dầu, nguội rất chậm
• Kết quả: Tốc độ nguội khác nhau → cấu trúc tổ chức khác nhau → độ cứng không đồng đều và biến dạng cao

4. Năng Suất Thấp & Lãng Phí Năng Lượng:

• Mỗi mẻ hàng cần 4-6 giờ (nung nóng, giữ nhiệt, làm nguội, lấy ra, nạp mẻ mới)
• Mỗi lần mở cửa lò, nhiệt lượng thoát ra ngoài, lãng phí 30-40% năng lượng
• Công suất thực tế: chỉ 50-100 tấn/tháng với 1 lò

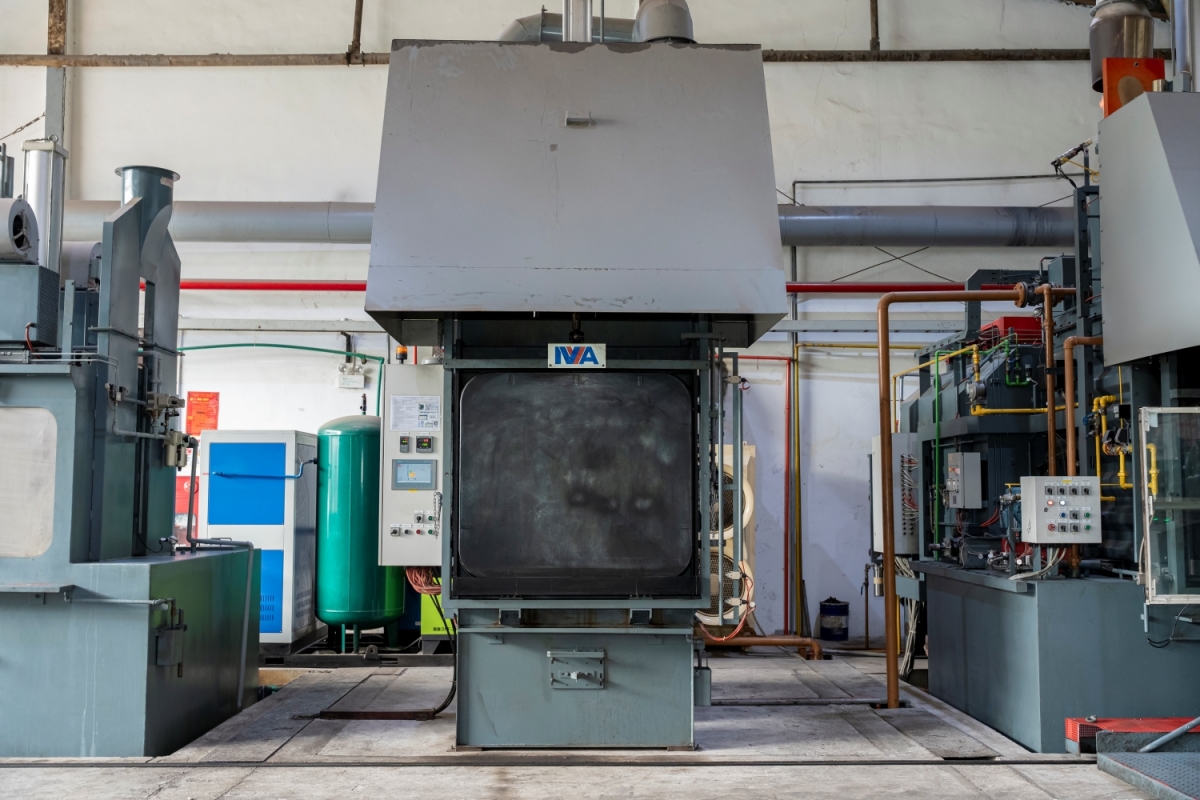

Lò Băng Tải (Continuous Mesh Belt Furnace) – Công Nghệ Tiên Tiến Của Công Danh

Cách Thức Hoạt Động: Mũi vít được rải mỏng (độ dày chỉ 10-15mm, một lớp đơn) trên băng tải lưới inox chịu nhiệt. Băng tải di chuyển liên tục với tốc độ không đổi (ví dụ 0.3 m/phút) qua 3-5 vùng nhiệt độ khác nhau: Vùng gia nhiệt → Vùng thấm nhiệt → Vùng ổn định → Vùng làm nguội. Mũi vít rơi xuống bể dầu tôi riêng lẻ, từng con một.

Những Ưu Điểm Vượt Trội:

1. Nung Đồng Đều Tuyệt Đối (Perfect Uniform Heating):

• Mũi vít được rải mỏng, mọi con đều tiếp xúc trực tiếp với khí quyển lò, nhiệt truyền đồng đều từ mọi phía
• Không có hiện tượng che khuất, không có gradient nhiệt độ giữa tâm và biên
• Thời gian lưu nhiệt chính xác tuyệt đối: Tốc độ băng tải 0.3 m/phút, vùng thấm nhiệt dài 6m → thời gian lưu nhiệt = 6m ÷ 0.3m/phút = 20 phút chính xác (sai số ±10 giây so với ±5-10 phút của lò mẻ)
• Kết quả: 1 triệu chiếc mũi vít có độ cứng giống hệt nhau – đây là điều mà lò mẻ không bao giờ làm được

2. Kiểm Soát Khí Quyển Tự Động (Automatic Atmosphere Control):

• Hệ thống cảm biến Oxy (Zirconia Probe) đo liên tục Carbon Potential (Cp) tại 3-5 điểm khác nhau trong lò
• Bộ điều khiển PLC so sánh Cp thực tế với Cp mục tiêu (ví dụ 0.95%), nếu thấp hơn → tự động tăng lưu lượng khí Endogas (giàu Carbon), nếu cao hơn → giảm Endogas hoặc bơm khí trung hòa
• Độ chính xác: Cp = 0.95% ±0.02% (so với ±0.10-0.20% của lò mẻ)
• Kết quả: Không thoát Carbon – bề mặt mũi vít giữ nguyên hàm lượng Carbon, độ cứng đạt 59-62 HRC ngay cả ở lớp ngoài cùng dày 0.001mm

3. Tôi Đồng Đều & Kiểm Soát (Uniform & Controlled Quenching):

• Mũi vít rơi xuống bể dầu tôi riêng lẻ, từng con một, tiếp xúc với dầu tươi ở nhiệt độ ổn định 60-80°C
• Hệ thống khuấy trộn dầu mạnh mẽ (500-1000 lít/phút) tạo dòng chảy đồng đều, phá vỡ màng hơi bao quanh mũi vít
• Nhiệt độ dầu được kiểm soát chính xác ±5°C bằng hệ thống làm mát tuần hoàn
• Kết quả: Mọi mũi vít đều nguội với tốc độ như nhau → cấu trúc tổ chức đồng nhất → độ cứng đồng đều và biến dạng tối thiểu (độ đảo <0.08mm)

4. Năng Suất Cao & Tiết Kiệm Năng Lượng:

• Hoạt động liên tục 24/7, không có thời gian chết giữa các mẻ
• Lò luôn ở nhiệt độ làm việc, không lãng phí năng lượng cho việc nung nóng - làm nguội lặp đi lặp lại
• Công suất: 700-900 tấn/tháng (gấp 7-18 lần lò mẻ), đáp ứng dễ dàng các đơn hàng container xuất khẩu
• Tiết kiệm năng lượng 40-50% so với lò mẻ

So Sánh Trực Quan

Tiêu chí	Lò Mẻ (Đối thủ)	Lò Băng Tải (Công Danh)
Độ đồng đều nhiệt độ	±30-50°C giữa tâm và biên	±5°C trong toàn bộ lò
Kiểm soát Carbon Potential	Thủ công, sai số ±0.10-0.20%	Tự động, sai số ±0.02%
Tỷ lệ thoát Carbon	70-80% sản phẩm bị thoát Carbon	<0.5% (hầu như không có)
Độ đồng đều độ cứng trong lô	±3-5 HRC (52-62 HRC)	±1 HRC (59-61 HRC)
Độ đảo (Run-out)	0.15-0.30mm	<0.08mm
Công suất	50-100 tấn/tháng	700-900 tấn/tháng
Tiết kiệm năng lượng	Baseline (100%)	50-60% so với lò mẻ

Minh Chứng Thực Tế

Nhiệt Luyện Công Danh đang và đã cung cấp dịch vụ nhiệt luyện mũi vít cho các khách hàng OEM lớn, yêu cầu khắt khe:

• Wiha Việt Nam (Đức): Mũi vít PH, PZ, Torx, Hex cho bộ dụng cụ chuyên nghiệp. Yêu cầu: độ cứng 60-62 HRC, không thoát Carbon, độ đảo <0.08mm. Tỷ lệ đạt chuẩn: 99.8%
• TTI (Techtronic Industries - Tập đoàn sở hữu Milwaukee, Ryobi): Mũi vít Impact cho máy bắn vít công nghiệp. Yêu cầu: chịu mô-men xoắn 15Nm, chịu 20,000 lần va đập. Tỷ lệ đạt: 99.5%
• Camex (Chuỗi cung ứng Samsung): Mũi vít chính xác cho lắp ráp điện tử. Yêu cầu: độ đảo <0.05mm, độ cứng 59-61 HRC ±0.5 HRC. Tỷ lệ đạt: 99.7%

Những con số này không thể đạt được bằng lò mẻ truyền thống.

Cam kết chất lượng: Nếu lô hàng của Quý khách có >2% sản phẩm không đạt yêu cầu về độ cứng, thoát Carbon hoặc độ đảo (do lỗi nhiệt luyện của chúng tôi), chúng tôi xử lý lại miễn phí 100% hoặc hoàn tiền. Cam kết này được ghi rõ trong hợp đồng.

Giải Mã Công Nghệ: 4 "Bí Mật" Kỹ Thuật Tại Công Danh

Bí Mật 1: Kiểm Soát Thế Carbon (Cp) Chính Xác ±0.02%

Vấn Đề "Thoát Carbon" – Kẻ Thù Số 1 Của Mũi Vít

Như đã phân tích, thoát Carbon (Decarburization) là hiện tượng hàm lượng Carbon ở bề mặt thép bị giảm do phản ứng oxy hóa với Oxy tự do trong khí quyển lò:

C (trong thép) + O₂ → CO₂↑

Kết quả: Lớp bề mặt nghèo Carbon không thể tôi cứng được, độ cứng chỉ đạt 40-50 HRC thay vì 59-62 HRC mục tiêu. Đây chính là nguyên nhân trực tiếp gây cam-out.

Giải Pháp Công Danh: Hệ Thống Kiểm Soát Khí Quyển Tự Động

Chúng tôi đầu tư hệ thống kiểm soát khí quyển (Atmosphere Control System) cao cấp bao gồm:

1. Cảm Biến Oxy Zirconia (Zirconia Oxygen Probe):

Đây là cảm biến điện hóa làm từ Zirconium Dioxide (ZrO₂) – vật liệu dẫn điện ion Oxy ở nhiệt độ cao. Nguyên lý hoạt động:

• Đầu dò được đặt trong lò ở nhiệt độ 900°C
• Một bên tiếp xúc với khí quyển lò (có nồng độ Oxy chưa biết)
• Một bên tiếp xúc với không khí bên ngoài (nồng độ Oxy chuẩn 21%)
• Sự chênh lệch nồng độ Oxy tạo ra điện thế (voltage), đo điện thế này ta biết được nồng độ Oxy trong lò
• Từ nồng độ Oxy, kết hợp với nhiệt độ và thành phần khí, tính toán được Carbon Potential (Cp)

2. Bộ Điều Khiển PLC (Programmable Logic Controller):

Máy tính công nghiệp được lập trình để:

• Đọc tín hiệu từ cảm biến Oxy mỗi giây một lần
• Tính toán Carbon Potential (Cp) hiện tại
• So sánh với Cp mục tiêu (ví dụ 0.95%)
• Nếu Cp < 0.93% (thấp) → Mở van khí Endogas (giàu Carbon) để bù Carbon vào lò
• Nếu Cp > 0.97% (cao) → Đóng van Endogas hoặc bơm khí trung hòa (N₂-H₂) để pha loãng
• Điều chỉnh liên tục để duy trì Cp = 0.95% ±0.02%

3. Hệ Thống Cung Cấp Khí Endogas:

Endogas là hỗn hợp khí giàu Carbon được tạo ra bằng cách đốt không hoàn toàn khí thiên nhiên (CH₄) hoặc LPG. Thành phần điển hình:

• CO: 20-24% (cung cấp Carbon)
• H₂: 30-40% (khử Oxy, tạo môi trường khử)
• N₂: 35-45% (khí trơ)
• CO₂: <1%
• H₂O: <0.1% (phải loại bỏ bằng bộ sấy khô)

Lợi Ích Cụ Thể:

• Không thoát Carbon: Bề mặt mũi vít giữ nguyên hàm lượng Carbon từ lõi ra ngoài, độ cứng đồng đều
• Mũi vít sắc bén: Không có "lớp da mềm", mũi vít cắm chặt vào đầu vít, không cam-out
• Chất lượng ổn định: Mọi lô hàng đều như nhau, không còn tình trạng "lô này tốt, lô kia kém"
• Tiết kiệm chi phí dài hạn: Mũi vít bền gấp 5-10 lần, giảm chi phí thay mũi vít và thời gian chết máy

Bí Mật 2: Vật Liệu & Cơ Chế "Tôi Phân Cấp" (Step Quenching)

Lựa Chọn Vật Liệu: Thép S2 – "Vua Của Dòng Mũi Vít"

Thép S2 (AISI S2, DIN 1.2606) là thép dụng cụ hợp kim cao với thành phần hóa học đặc biệt:

Nguyên tố	Hàm lượng (%)	Vai trò
Carbon (C)	0.45-0.55	Cung cấp độ cứng cơ bản
Silicon (Si)	0.90-1.20	Tăng giới hạn đàn hồi, chống mỏi
Manganese (Mn)	0.30-0.50	Tăng độ thấm tôi
Molybdenum (Mo)	0.40-0.60	Tăng độ dẻo dai, chống giòn Hydro
Chromium (Cr)	0.30-0.50	Tăng chống mòn, tạo Carbide cứng
Vanadium (V)	0.15-0.30	Làm mịn hạt, tăng độ dai

Ưu Điểm Của Thép S2 So Với Thép Thường:

• Giới hạn đàn hồi cao: S2 có giới hạn đàn hồi (Elastic Limit) khoảng 1,600-1,800 MPa, gấp 1.5-2 lần so với C45 (800-1,000 MPa). Điều này nghĩa là S2 có thể uốn cong nhiều hơn mà không bị biến dạng vĩnh cửu, "bật" lại hình dạng ban đầu như lò xo
• Độ thấm tôi tuyệt vời: Nhờ Mo và Mn, S2 tôi cứng sâu đến tâm ngay cả khi tôi dầu (nguội chậm hơn tôi nước). Kết quả: độ cứng đồng đều từ bề mặt đến tâm
• Chống mỏi (Fatigue Resistance): S2 chịu được hàng triệu chu kỳ tải trọng xung kích mà không bị nứt mỏi. Đây là yêu cầu quan trọng nhất cho mũi vít Impact
• Chống giòn Hydro: Mo giúp S2 ít nhạy cảm với Hydro xâm nhập từ quá trình mạ điện, giảm nguy cơ gãy trễ

Lựa Chọn Thay Thế: Thép SCM440 (Chromoly Steel)

Đối với các ứng dụng ít khắt khe hơn hoặc cần tiết kiệm chi phí, chúng tôi khuyến nghị thép SCM440 (JIS G 4105) – thép Crom-Molypden với thành phần C: 0.38-0.43%, Cr: 0.90-1.20%, Mo: 0.15-0.30%. Đây là thép hợp kim phổ biến cho bulong, trục, bánh răng cường độ cao.

Ưu điểm: Giá rẻ hơn S2 khoảng 40-50% (40,000-50,000 VNĐ/kg so với 80,000-100,000 VNĐ/kg), vẫn đạt độ cứng 58-60 HRC và độ dẻo dai tốt nếu nhiệt luyện đúng.

Nhược điểm: Giới hạn đàn hồi thấp hơn S2 khoảng 20%, tuổi thọ giảm 30-40% trong ứng dụng Impact cường độ cao.

Quy Trình Tôi Phân Cấp (Step Quenching) – Nghệ Thuật Cân Bằng Cứng-Dai

Đây là quy trình độc quyền của Wiha và các nhà sản xuất công cụ cầm tay hàng đầu Châu Âu, được Công Danh áp dụng hoàn chỉnh:

Bước 1 - Nung Austenit Hóa (Austenitizing):

• Nhiệt độ: 850-880°C cho S2, 840-870°C cho SCM440
• Thời gian: 20-30 phút (đủ để toàn bộ tiết diện chuyển thành Austenit đồng đều)
• Khí quyển: Endogas với Cp = 0.90-1.00% để tránh thoát Carbon

Bước 2 - Tôi Kiểm Soát (Controlled Quenching):

Khác với tôi thông thường (nhúng toàn bộ mũi vít vào dầu), quy trình Tôi Phân Cấp có 3 điểm khác biệt:

a) Kiểm Soát Tốc Độ Nguội:

• Mũi vít rơi từ băng tải xuống bể dầu, rơi tự do trong không khí khoảng 0.5-1 giây trước khi chạm dầu
• Trong khoảng thời gian ngắn này, nhiệt độ bề mặt giảm từ 860°C xuống 750-800°C, tạo gradient nhiệt độ giữa bề mặt và tâm
• Khi chạm dầu, bề mặt nguội nhanh → tạo Martensite kim mịn (Fine Acicular Martensite) – cấu trúc cực cứng nhưng ít giòn hơn Martensite kim dày
• Tâm mũi vít nguội chậm hơn → tạo Martensite pha trộn với Bainite (cấu trúc có độ dẻo dai cao)

b) Mũi Vít Rơi Riêng Lẻ:

• Mỗi mũi vít rơi xuống dầu riêng lẻ, cách nhau 1-2 giây, đảm bảo tiếp xúc với dầu tươi ở nhiệt độ ổn định 60-80°C
• Không có hiện tượng "mũi vít này làm nóng dầu, ảnh hưởng đến mũi vít kia" như trong lò mẻ

c) Khuấy Trộn Dầu Mạnh:

• Hệ thống bơm khuấy trộn dầu với lưu lượng 500-1000 lít/phút tạo dòng chảy mạnh, phá vỡ màng hơi bao quanh mũi vít
• Đảm bảo mọi điểm trên mũi vít đều nguội với tốc độ như nhau, tránh biến dạng cong vênh

Bước 3 - Ram Phân Vùng (Zone-Specific Tempering):

Đây là bước tạo nên sự khác biệt căn bản giữa mũi vít thường và mũi vít Impact. Thay vì ram toàn bộ mũi vít ở cùng một nhiệt độ, chúng tôi áp dụng ram phân vùng:

Vùng 1 - Đầu Mũi Vít (Tip Zone):

• Nhiệt độ ram: 180-250°C (Ram thấp)
• Mục đích: Giữ độ cứng cao nhất (59-62 HRC), chỉ giảm ứng suất vừa đủ để không nứt
• Kết quả: Đầu mũi cực cứng, không bị mòn khi bắn vít liên tục

Vùng 2 - Thân Mũi Vít (Torsion Zone):

• Nhiệt độ ram: 350-450°C (Ram cao)
• Mục đích: Giảm độ cứng xuống 48-52 HRC, tăng độ dẻo dai tối đa
• Kết quả: Thân mũi vít dẻo dai như lò xo, hấp thụ năng lượng xung kích, không gãy giòn

Công Nghệ Ram Cục Bộ:

Để ram hai vùng với nhiệt độ khác nhau, chúng tôi sử dụng:

• Lò Ram Cảm Ứng (Induction Tempering): Cuộn dây cảm ứng tần số cao tạo từ trường, nung nóng chỉ phần thân mũi vít (Torsion Zone) lên 400°C trong vài giây, trong khi đầu mũi vẫn giữ nhiệt độ thấp. Sau đó làm nguội nhanh trong không khí
• Lò Ram Điện Trở: Đối với một số loại mũi vít đặc biệt, phần đầu được cách nhiệt bằng vật liệu Ceramic, chỉ có thân tiếp xúc với phần tử nung

Kết Quả Cuối Cùng:

• Đầu mũi vít: 59-62 HRC, cấu trúc Martensite ram nhẹ, cực cứng, chống mòn
• Thân mũi vít: 48-52 HRC, cấu trúc Martensite ram nặng hoặc Troostit, dẻo dai, hấp thụ shock
• Độ đàn hồi: Góc xoắn phá hủy >20° (gấp đôi mũi vít thường 8-12°)
• Tuổi thọ: 15,000-25,000 lần bắn vít (gấp 5-8 lần mũi vít thường 3,000-5,000 lần)

Bí Mật 3: Công Nghệ Rửa Siêu Âm (Ultrasonic Cleaning) – Chi Tiết Nhỏ, Giá Trị Lớn

Thực Trạng Thường Gặp

Mũi vít sau gia công cơ khí (tiện, phay, dập, mài) sẽ dính đầy dầu cắt gọt, dầu bôi trơn, bụi mài và mạt sắt. Đặc biệt, các mũi vít chống cam-out (Anti-Camout) có thiết kế rãnh khía nhỏ (ribs) phức tạp trên đầu, tạo ra các khe hở sâu 0.5-1.5mm, rộng 0.2-0.5mm – nơi tạp chất bám chặt nhất.

Hậu Quả Nếu Không Làm Sạch Kỹ:

• Muội Than (Sooting): Khi vào lò ở nhiệt độ 860°C, dầu không bay hơi mà bị nhiệt phân (pyrolysis) tạo thành muội than đen bám chặt trên bề mặt mũi vít. Lớp muội than này:
• Ngăn cản Carbon khuếch tán vào bề mặt, tạo vùng thoát Carbon cục bộ
• Làm bẩn khí quyển lò, ảnh hưởng đến các mũi vít khác trong lò
• Tạo bề mặt thô ráp, giảm thẩm mỹ sản phẩm
• Bám Dính Kém Khi Mạ: Nếu mũi vít cần mạ Niken, Crom, Titanium Nitride (TiN) sau nhiệt luyện, lớp muội than hoặc dầu còn sót lại sẽ làm lớp mạ bong tróc từng mảng. Đây là vấn đề cực kỳ nghiêm trọng với mũi vít cao cấp xuất khẩu
• Ô Nhiễm Cảm Biến: Các nguyên tố S, P, Cl trong dầu cắt gọt bay hơi trong lò sẽ làm "đầu độc" cảm biến Oxy (giá 30-50 triệu đồng/cái), giảm độ chính xác đo Cp

Giải Pháp Công Danh: Bể Rửa Siêu Âm Công Nghiệp

Chúng tôi đầu tư hệ thống rửa siêu âm (Ultrasonic Cleaning System) công nghiệp với thông số kỹ thuật:

• Công suất: 10 kW (đủ mạnh để làm sạch mũi vít đường kính lớn)
• Tần số: 25-40 kHz (tối ưu cho kẽ hở 0.2-1.5mm)
• Dung tích: 1,000 lít/bể, 2 bể (1 bể rửa, 1 bể xả)
• Dung dịch: Dung dịch kiềm chuyên dụng pH 10-12 + chất hoạt động bề mặt
• Nhiệt độ: 60-70°C (tăng hiệu quả tẩy dầu mỡ)

Nguyên Lý Hoạt Động – Hiện Tượng Xâm Thực (Cavitation):

Khi sóng siêu âm (40,000 dao động/giây) truyền qua dung dịch rửa, nó tạo ra hàng triệu bong bóng khí vi mô (kích thước 0.001-0.01mm). Các bong bóng này phát triển và vỡ tung trong vài phần triệu giây, tạo ra:

• Áp lực xung cục bộ: Lên tới 20,000 PSI (1,400 bar) tại điểm vỡ
• Nhiệt độ tức thời: Lên tới 5,000°C trong thời gian nano-giây
• Dòng vi phân tử (Micro-jets): Tốc độ lên tới 100 m/s, đánh bật dầu mỡ trong khe hở sâu nhất

Đây là nguyên lý vật lý mà không có phương pháp cơ học nào khác (rửa phun, ngâm, chải) có thể sánh được.

Quy Trình Rửa 3 Bước:

Bước 1 - Ngâm Kiềm Nóng (Alkaline Soaking): Mũi vít được ngâm trong dung dịch kiềm nóng 60-70°C trong 5-10 phút để xà phòng hóa dầu mỡ, làm mềm lớp bám dính.

Bước 2 - Rửa Siêu Âm (Ultrasonic Cleaning): Chuyển sang bể siêu âm, tần số 40 kHz, thời gian 15-20 phút. Bong bóng cavitation đánh bật 99.9% dầu mỡ và tạp chất.

Bước 3 - Xả Nước Sạch & Sấy Khô (Rinsing & Drying): Xả lại bằng nước khử ion (DI water) để loại bỏ cặn kiềm, sau đó sấy khô ở 100-120°C trong 20-30 phút.

Kết Quả Đạt Được:

• Bề mặt sạch kim loại: Không còn dầu mỡ, bụi bẩn, sẵn sàng cho nhiệt luyện
• Không muội than: Bề mặt mũi vít sau nhiệt luyện sáng bóng, màu xám đồng đều, không có đốm đen
• Thấm khí tốt: Không có vùng chết, Carbon khuếch tán đồng đều, không thoát Carbon
• Lớp nền hoàn hảo cho mạ: Nếu cần mạ Niken/Crom/TiN sau đó, lớp mạ bám dính chắc chắn 100%, sáng bóng như gương, không bong tróc
• Bảo vệ thiết bị: Khí quyển lò sạch, cảm biến Oxy không bị ô nhiễm, kéo dài tuổi thọ thiết bị

So sánh thực tế: Một khách hàng từng gửi cho chúng tôi 2 lô mũi vít: Lô A được rửa siêu âm, Lô B chỉ rửa phun thông thường. Sau khi nhiệt luyện, Lô A có bề mặt sáng bóng đồng đều, độ cứng 60-61 HRC ở mọi điểm. Lô B có nhiều đốm đen muội than, độ cứng dao động 54-60 HRC, có vùng thoát Carbon dày 0.02mm. Khi mạ Niken, Lô A hoàn hảo, Lô B bị bong tróc 30%. Khách hàng đã quyết định chỉ sử dụng dịch vụ của Công Danh từ đó.

Bí Mật 4: Kiểm Tra Độ Đảo (Run-out) & Độ Thẳng (Straightness)

Nhiều đơn vị nhiệt luyện chỉ tập trung vào độ cứng mà bỏ qua độ thẳng – một thông số cực kỳ quan trọng với mũi vít sử dụng trên máy bắn vít tốc độ cao.

Vấn Đề Của Mũi Vít Cong:

• Khi quay 2,000-3,000 vòng/phút trên máy Impact, mũi vít cong sẽ tạo lực ly tâm không cân bằng, gây rung lắc mạnh
• Rung lắc làm giảm tuổi thọ của đầu máy (chuck), ổ bi trong máy
• Giảm độ chính xác khi bắn vít vào vị trí hẹp, khó
• Tạo tiếng ồn khó chịu
• Người vận hành mỏi tay nhanh hơn

Giải Pháp Công Danh:

Chúng tôi đầu tư thiết bị đo độ đảo (Run-out Tester) và máy kiểm tra độ thẳng (Straightness Gauge) tự động:

• Nguyên lý: Mũi vít được gắn vào trục quay chính xác cao, cảm biến đo khoảng cách từ trục đến bề mặt mũi vít tại nhiều điểm khác nhau. Nếu mũi vít thẳng hoàn hảo, khoảng cách này không đổi. Nếu cong, khoảng cách dao động
• Độ chính xác: ±0.01mm (10 micron)
• Tốc độ: 10-20 con mũi vít/phút (kiểm tra mẫu ngẫu nhiên 5-10% tổng số lô hàng)

Tiêu Chuẩn Kiểm Tra:

• DIN 3126: Độ đảo tối đa ≤0.15mm cho mũi vít dài 100mm
• Wiha: Độ đảo tối đa ≤0.10mm (khắt khe hơn)
• Công Danh cam kết: <0.08mm cho 98% sản phẩm

Xử Lý Nếu Vượt Dung Sai:

• Nếu độ đảo 0.08-0.12mm: Phân loại sang dòng sản phẩm giá rẻ (cho máy vặn vít thường, không Impact)
• Nếu độ đảo >0.12mm: Loại bỏ hoặc xử lý lại (gia công mài, ram lại)

Kiểm Chứng Chất Lượng (QC): Khi Số Liệu Lên Tiếng

Hệ Thống Đo Lường 100% Mitutoyo (Nhật Bản)

Mitutoyo là thương hiệu số 1 thế giới về thiết bị đo lường chính xác, được sử dụng bởi 95% các nhà máy ô tô, hàng không, điện tử toàn cầu. Tại Công Danh, chúng tôi đầu tư toàn bộ thiết bị QC từ Mitutoyo:

• Máy đo độ cứng Rockwell (Mitutoyo HR-500 Series): Độ chính xác ±0.5 HRC, tải trọng 150 kgf (thang HRC), có thể đo từ 20-70 HRC
• Máy đo độ cứng Vickers (Mitutoyo HM-200 Series): Độ chính xác ±1 HV, tải trọng 100-2000 gf, dùng để đo lớp mỏng hoặc kiểm tra gradient độ cứng từ bề mặt vào tâm
• Kính hiển vi kim tương (Mitutoyo MF Series): Phóng đại 50-1000x, dùng để kiểm tra cấu trúc tế vi, phát hiện vết nứt micro, thoát Carbon
• Thiết bị đo độ đảo (Run-out Gauge): Độ chính xác ±0.01mm
• Thước kẹp điện tử (Digital Caliper): Độ chính xác ±0.01mm, đo kích thước mũi vít
• Panme điện tử (Digital Micrometer): Độ chính xác ±0.001mm, đo đường kính chính xác

Bài Kiểm Tra Phá Hủy (Destructive Torque Test)

Đây là bài test quan trọng nhất, quyết định liệu mũi vít có đạt tiêu chuẩn Wiha/DIN hay không. Mỗi lô hàng, chúng tôi lấy mẫu ngẫu nhiên 10-20 con mũi vít để thực hiện test phá hủy.

Thiết Bị: Máy test mô-men xoắn (Torque Tester) với khả năng đo 0-50Nm, độ chính xác ±0.1Nm.

Quy Trình Test:

1. Gắn mũi vít vào đầu máy test
2. Kẹp chặt đầu vít chuẩn (ví dụ vít Phillips PH2) vào trục đối diện
3. Tăng dần mô-men xoắn với tốc độ 1Nm/giây
4. Ghi nhận mô-men xoắn tại thời điểm mũi vít gãy (Fracture Torque)
5. Ghi nhận góc xoắn trước khi gãy (Torsion Angle) – thông số đặc trưng cho độ dẻo dai

Tiêu Chuẩn So Sánh:

Loại mũi vít	DIN thông thường	Công Danh/Wiha	Góc xoắn
Phillips PH1	8-10 Nm	12-15 Nm	>18°
Phillips PH2	10-12 Nm	15-18 Nm	>20°
Phillips PH3	12-15 Nm	18-22 Nm	>22°
Pozidriv PZ2	10-12 Nm	15-18 Nm	>20°
Torx T20	12-14 Nm	16-20 Nm	>22°

Ý Nghĩa Của Góc Xoắn Lớn:

Góc xoắn (Torsion Angle) phản ánh độ dẻo dai của mũi vít. Góc càng lớn, mũi vít càng dẻo, càng hấp thụ được nhiều năng lượng xung kích trước khi gãy. Đây là thông số phân biệt rõ ràng giữa mũi vít "cứng giòn" (góc xoắn 8-12°) và mũi vít "cứng dai" (góc xoắn >20°).

Mũi vít Công Danh đạt góc xoắn >20° chứng tỏ:

• Cấu trúc Martensite kim mịn, không có hạt thô
• Không có vết nứt tế vi
• Ram đúng nhiệt độ, cân bằng tốt giữa cứng và dai
• Vật liệu chất lượng cao (S2 hoặc SCM440)

Soi Kim Tương (Metallography Inspection)

Đối với các đơn hàng xuất khẩu hoặc có yêu cầu đặc biệt, chúng tôi thực hiện kiểm tra cấu trúc tế vi để xác nhận chất lượng nhiệt luyện ở cấp độ vi mô.

Quy Trình Chuẩn Bị Mẫu:

1. Cắt lớp: Cắt ngang mũi vít ở 3 vị trí (đầu, giữa, cuối) bằng máy cắt chính xác
2. Đúc mẫu: Nhúng mẫu vào nhựa Bakelite để dễ cầm nắm
3. Mài bóng: Giấy nhám 180 → 400 → 800 → 1200 → 2000 grit, sau đó đánh bóng bằng bột kim cương 1 micron
4. Ăn mòn: Ngâm trong dung dịch Nital (2-4% HNO₃ trong ethanol) trong 5-15 giây để làm lộ cấu trúc tổ chức
5. Soi kính hiển vi: Phóng đại 200-1000x, chụp ảnh bằng camera kỹ thuật số

Những Gì Cần Kiểm Tra:

• Cấu trúc Martensite: Phải là Martensite kim mịn (Fine Acicular Martensite), đồng đều, không có Ferrite tự do hoặc Cementit mạng
• Độ mịn hạt: Hạt Austenit ban đầu phải nhỏ (ASTM Grain Size ≥7), không có hạt thô (Grain Size <5) gây giòn
• Thoát Carbon: Kiểm tra lớp bề mặt dày 0.01-0.05mm, không được có vùng Ferrite (màu trắng sáng) – dấu hiệu thoát Carbon
• Vết nứt: Không được có vết nứt vi mô (Micro-cracks) dù chỉ 0.001mm, đây là nguồn gốc của gãy giòn
• Tạp chất: Kiểm tra tạp chất phi kim (Sulfide, Oxide) – nếu quá nhiều hoặc phân bố không đều, chứng tỏ thép kém chất lượng

Tiêu Chuẩn Đạt:

• Martensite kim mịn >95% diện tích
• ASTM Grain Size 7-9
• Không có thoát Carbon >0.005mm
• Không có vết nứt vi mô
• Tạp chất <0.5% diện tích, phân bố đồng đều

Nếu mẫu kim tương đạt tất cả các tiêu chuẩn trên, chúng tôi xác nhận lô hàng đạt chất lượng xuất sắc, sẵn sàng giao cho khách hàng.

Minh bạch 100%: Quý khách có quyền yêu cầu chứng kiến toàn bộ quy trình QC tại nhà máy của chúng tôi, bao gồm cả việc cắt mẫu, chuẩn bị và soi kim tương. Chúng tôi cũng cung cấp ảnh kim tương độ phân giải cao (4000x3000 pixels) kèm theo báo cáo chất lượng cho từng lô hàng. Sự minh bạch là nền tảng của niềm tin.

Năng Lực Sản Xuất & Quy Trình Hợp Tác

Công Suất & Dải Sản Phẩm

Công Suất Khủng: 900 Tấn/Tháng

Với 2 dây chuyền Lò Băng Tải nhập khẩu hoạt động song song 24/7, Nhiệt Luyện Công Danh có tổng công suất 900 tấn/tháng – con số ấn tượng cho phép chúng tôi:

• Đáp ứng các đơn hàng container xuất khẩu 20-40 feet (10-25 tấn/container)
• Cung cấp liên tục cho các dây chuyền lắp ráp công nghiệp (Wiha, TTI, Samsung...)
• Xử lý đơn hàng cấp tốc trong vòng 24-48 giờ nhờ công suất dự phòng
• Không bao giờ trễ hẹn, ngay cả trong mùa cao điểm

Dải Sản Phẩm Rộng: Từ M1 Đến 600mm

Chúng tôi có khả năng xử lý:

• Mũi vít vi linh kiện điện tử: Phillips, Slotted đường kính 1-2mm (M1-M2) cho lắp ráp smartphone, laptop, đồng hồ
• Mũi vít công nghiệp tiêu chuẩn: Phillips (PH0-PH4), Pozidriv (PZ0-PZ4), Slotted, Hex, Torx (T6-T40) cho các ứng dụng phổ biến
• Mũi vít đặc biệt: Square, Robertson, Tri-Wing, Pentalobe, Spanner... cho các ứng dụng chống sao chép
• Mũi vít công nghiệp dài: Lên tới 600mm cho lắp ráp kết cấu thép, máy móc nặng
• Mũi vít Impact chuyên dụng: Với cấu trúc tăng cường, rãnh chống cam-out, lớp mạ TiN...

Workflow Chuẩn Đức – Quy Trình Hợp Tác 5 Bước

Bước 1: Tư Vấn Vật Liệu & Đánh Giá Khả Thi

Khác với nhiều đơn vị chỉ nhận gia công "mù quáng", Công Danh có bước tư vấn kỹ thuật nghiêm túc ngay từ đầu:

• Quý khách cung cấp thông tin: Loại mũi vít (Phillips, Torx...), kích thước, ứng dụng (Impact hay thường), số lượng, loại thép hiện tại (nếu có)
• Kỹ sư của chúng tôi phân tích yêu cầu, đánh giá khả thi
• Cảnh báo rủi ro nếu dùng thép sai: Ví dụ, nếu Quý khách dùng thép C45 (rẻ hơn) cho mũi vít Impact, chúng tôi sẽ cảnh báo rõ ràng: "C45 chỉ đạt được 55-58 HRC, không đủ cứng cho Impact, tuổi thọ chỉ 30-40% so với S2, không khuyến nghị cho xuất khẩu"
• Đề xuất vật liệu tối ưu: Dựa trên ngân sách và yêu cầu kỹ thuật, chúng tôi đề xuất lựa chọn tốt nhất (S2 cho Impact cao cấp, SCM440 cho Impact giá rẻ, C45 cho mũi vít thường...)
• Báo giá chi tiết kèm thời gian hoàn thành

Mục Đích: Tránh lãng phí thời gian và tiền bạc của Quý khách. Một lô hàng 500kg thép C45 sau khi gia công và nhiệt luyện có giá trị hàng trăm triệu đồng, nếu không đạt yêu cầu kỹ thuật sẽ trở thành phế liệu – thiệt hại khủng khiếp.

Bước 2: Làm Mẫu Miễn Phí (Sampling) – "Hãy Để Kết Quả Thuyết Phục Bạn"

Đây là điểm khác biệt lớn nhất của Công Danh. Chúng tôi không yêu cầu Quý khách "tin tưởng bằng lời nói", mà để kết quả thực tế chứng minh.

Quy Trình Làm Mẫu:

1. Quý khách gửi phôi mũi vít (chưa nhiệt luyện) cho chúng tôi: 20-50 con (khoảng 0.5-2kg)
2. Chúng tôi nhận mẫu, xác nhận yêu cầu kỹ thuật (độ cứng mục tiêu, có cần kiểm tra gì đặc biệt...)
3. Thực hiện quy trình nhiệt luyện đầy đủ: Rửa siêu âm → Nung Austenit → Tôi phân cấp → Ram → QC
4. Gửi lại mẫu kèm Báo Cáo Chất Lượng đơn giản (độ cứng, độ đảo)
5. Quý khách tự test phá hủy: Đây là điểm quan trọng nhất. Quý khách dùng máy test mô-men xoắn của mình (hoặc thuê lab kiểm định) để test phá hủy mẫu, so sánh với mũi vít từ nhà cung cấp hiện tại hoặc tiêu chuẩn DIN/Wiha

Chi Phí Làm Mẫu: MIỄN PHÍ

Đối với đơn hàng dự kiến từ 300kg trở lên, chúng tôi hoàn toàn miễn phí chi phí làm mẫu (trị giá 2-5 triệu VNĐ). Quý khách chỉ chịu phí vận chuyển mẫu (thường 200,000-500,000 VNĐ hai chiều).

Tại Sao Chúng Tôi Làm Điều Này?

• Tự tin tuyệt đối: Chúng tôi biết rõ chất lượng sản phẩm của mình vượt trội, không ngại so sánh với bất kỳ đối thủ nào
• Loại bỏ rủi ro cho khách hàng: Quý khách không phải "đặt cược" bằng cách đặt hàng lớn mà chưa biết chất lượng thế nào
• Xây dựng niềm tin: Làm mẫu miễn phí là cách nhanh nhất để chứng minh năng lực

Bước 3: Sản Xuất Đơn Hàng Chính Thức

Sau khi Quý khách hài lòng với mẫu, chúng tôi tiến hành sản xuất đơn hàng chính thức:

• Quý khách gửi phôi mũi vít (hoặc chúng tôi hỗ trợ tìm nguồn cung cấp phôi nếu cần)
• Thời gian xử lý: 3-5 ngày làm việc cho đơn hàng thông thường <1 tấn, 5-7 ngày cho đơn hàng 1-3 tấn
• Đơn hàng cấp tốc: 24-48 giờ (áp dụng phụ phí ưu tiên 15-20%)
• QC nghiêm ngặt: Mỗi lô hàng đều được kiểm tra độ cứng, độ đảo, test mô-men xoắn (mẫu ngẫu nhiên)

Bước 4: Cung Cấp CO/CQ & Báo Cáo Chất Lượng

Mỗi lô hàng sau khi hoàn thành đều được cấp:

CO (Certificate of Origin): Giấy chứng nhận xuất xứ, cần thiết cho thủ tục hải quan xuất khẩu

CQ (Certificate of Quality): Chứng nhận chất lượng, xác nhận lô hàng đạt tiêu chuẩn yêu cầu

Quality Report Chi Tiết: Bao gồm:

• Biểu đồ nhiệt độ - thời gian thực tế của lò (Temperature-Time Chart)
• Biểu đồ Carbon Potential - thời gian (Cp-Time Chart)
• Bảng đo độ cứng chi tiết (ít nhất 20 điểm đo ngẫu nhiên)
• Bảng đo độ đảo (Run-out Data) cho 5-10% mẫu
• Kết quả test mô-men xoắn phá hủy (Torque Test Results) cho 10-20 mẫu
• Ảnh kim tương học (Microstructure Photos) nếu có yêu cầu

Định Dạng: PDF chất lượng cao, có chữ ký kỹ thuật viên và con dấu công ty. Có thể cung cấp bản tiếng Anh cho đơn hàng xuất khẩu.

Bước 5: Hỗ Trợ Sau Bán Hàng & Cải Tiến Liên Tục

Công việc của chúng tôi không dừng lại ở việc giao hàng:

• Tư vấn sử dụng: Hướng dẫn bảo quản mũi vít sau nhiệt luyện (tránh ẩm, tránh va đập...)
• Hỗ trợ khắc phục sự cố: Nếu Quý khách gặp vấn đề trong quá trình sử dụng (mũi vít gãy, mòn nhanh...), kỹ sư của chúng tôi sẽ phân tích nguyên nhân và đề xuất giải pháp trong vòng 24 giờ
• Lưu mẫu & hồ sơ: Chúng tôi lưu giữ mẫu sản phẩm và hồ sơ kỹ thuật trong 2 năm để truy xuất khi cần
• Cải tiến quy trình: Dựa trên phản hồi của Quý khách và kết quả sử dụng thực tế, chúng tôi liên tục cải tiến quy trình nhiệt luyện để nâng cao chất lượng

Đừng Để Chi Phí Nhiệt Luyện Giá Rẻ Đánh Đổi Bằng Uy Tín Thương Hiệu

Trong ngành sản xuất mũi vít công nghiệp, chi phí nhiệt luyện chỉ chiếm 15-20% tổng chi phí sản xuất (còn lại là chi phí vật liệu 50-60%, gia công cơ khí 20-25%, mạ điện 5-10%). Tuy nhiên, chất lượng nhiệt luyện quyết định 80-90% hiệu suất và tuổi thọ của sản phẩm cuối cùng.

Một Con Số Đáng Suy Ngẫm:

Giả sử Quý khách sản xuất 1 tấn mũi vít Phillips PH2 từ thép S2:

• Chi phí thép S2: 80,000 VNĐ/kg × 1,000kg = 80 triệu VNĐ
• Chi phí gia công cơ khí: ~40 triệu VNĐ
• Chi phí nhiệt luyện chất lượng cao (Công Danh): ~30 triệu VNĐ
• Chi phí mạ Niken: ~15 triệu VNĐ
• Tổng chi phí: ~165 triệu VNĐ

Nếu Quý khách tiết kiệm 10 triệu VNĐ chi phí nhiệt luyện bằng cách chọn đơn vị giá rẻ (lò mẻ cũ, không kiểm soát Cp, không rửa siêu âm), hậu quả có thể là:

• 30% mũi vít bị thoát Carbon, cam-out ngay từ lần bắn đầu tiên
• 20% mũi vít bị gãy giòn sau vài trăm lần bắn
• 50% mũi vít còn lại có tuổi thọ chỉ bằng 30-40% so với tiêu chuẩn
• Khách hàng của Quý khách than phiền, trả hàng, đòi bồi thường
• Uy tín thương hiệu bị ảnh hưởng nghiêm trọng, mất đơn hàng lớn sau đó

Thiệt Hại Thực Tế: 165 triệu VNĐ vốn đầu tư + 50-100 triệu VNĐ bồi thường + hàng tỷ đồng đơn hàng tương lai bị mất = Thiệt hại không thể tính được.

Ngược Lại: Nếu đầu tư đúng vào nhiệt luyện chất lượng cao ngay từ đầu:

• Mũi vít đạt tiêu chuẩn Wiha/DIN, bền gấp 5-8 lần
• Khách hàng hài lòng, đặt hàng liên tục
• Xây dựng được thương hiệu uy tín, mở rộng thị trường xuất khẩu
• Lợi nhuận dài hạn gấp 10-20 lần chi phí nhiệt luyện ban đầu

Chọn Công Danh Là Chọn Sự An Tâm Tuyệt Đối

Chất Lượng Được Bảo Chứng Bởi Wiha Đức:

Wiha là thương hiệu công cụ cầm tay số 1 Đức, được tin dùng bởi hàng triệu thợ cơ khí, thợ điện trên toàn thế giới. Tiêu chuẩn chất lượng của Wiha khắt khe đến mức chỉ có 5-10% nhà cung cấp toàn cầu đạt được. Nhiệt Luyện Công Danh tự hào là đối tác gia công mũi vít cho Wiha Việt Nam với tỷ lệ đạt chuẩn >99.8% trong 4 năm qua.

Nếu chúng tôi đủ tốt cho Wiha, chúng tôi chắc chắn đủ tốt cho Quý khách.

Cam Kết 5 Sao:

• Độ cứng bề mặt: 59-62 HRC (vượt chuẩn DIN 58 HRC)
• Không thoát Carbon: Kiểm soát Cp ±0.02%, không có lớp da mềm
• Độ đảo: <0.08mm (vượt chuẩn Wiha 0.10mm)
• Mô-men xoắn phá hủy: 15-18Nm (vượt chuẩn DIN 10-12Nm)
• Góc xoắn: >20° (gấp đôi tiêu chuẩn thông thường)
• Tuổi thọ: 15,000-25,000 lần bắn vít (gấp 5-8 lần mũi vít thường)
• Bề mặt sạch sẵn sàng mạ: Rửa siêu âm 100%, không muội than
• Giao hàng đúng hẹn: Không trễ tiến độ, có đơn hàng cấp tốc 24-48 giờ

Bạn Đang Nghi Ngờ Về Độ Bền Mũi Vít Của Mình?

Hãy Gửi Mẫu Phôi Cho Chúng Tôi Ngay Hôm Nay!

Nhiệt Luyện Công Danh sẽ gia công nhiệt luyện mẫu MIỄN PHÍ để Quý khách thực hiện bài test phá hủy. Hãy để kết quả thực tế thuyết phục bạn, không phải lời nói.

Quy Trình Đơn Giản:

1. Gửi 20-50 con phôi mũi vít (chưa nhiệt luyện) cho chúng tôi
2. Chúng tôi xử lý hoàn toàn miễn phí trong vòng 3-5 ngày
3. Nhận lại mẫu kèm Báo Cáo Chất Lượng
4. Quý khách tự test phá hủy, so sánh với mũi vít hiện tại hoặc tiêu chuẩn DIN/Wiha
5. Nếu hài lòng, tiến hành đặt hàng chính thức với giá ưu đãi

Điều Kiện Áp Dụng: Đơn hàng dự kiến từ 300kg trở lên. Quý khách chỉ chịu phí vận chuyển mẫu.

Liên Hệ Ngay Để Đăng Ký Làm Mẫu Miễn Phí:

• Hotline: 0899.17.8686 (Ms. Huệ - Chuyên viên kỹ thuật mũi vít)

• Zalo OA: 0899.17.8686 - Tư vấn nhanh 24/7, gửi hình ảnh sản phẩm trực tiếp

• Email: nhietluyencongdanh@gmail.com (Gửi bản vẽ, yêu cầu kỹ thuật, nhận tư vấn trong 2 giờ)

• Địa chỉ nhà máy: Cụm công nghiệp Trường An, Xã An Khánh, Thành phố Hà Nội
• Giờ làm việc: Thứ 2 - Thứ 7: 7h30 - 17h30 | Chủ nhật: 8h00 - 12h00
• Hotline hỗ trợ kỹ thuật khẩn cấp: 0899.17.8686 (24/7)

Hành Động Ngay:

• Đăng ký làm mẫu miễn phí – Gửi 20-50 con phôi, nhận lại mũi vít hoàn chỉnh + Báo cáo chất lượng
• Tư vấn chọn vật liệu miễn phí – Kỹ sư 10+ năm kinh nghiệm phân tích, đề xuất thép tối ưu (S2, SCM440, C45...)
• Nhận báo giá chi tiết – So sánh chi phí giữa các phương án vật liệu và quy trình
• Tham quan nhà máy – Chứng kiến tận mắt công nghệ Lò Băng Tải, hệ thống rửa siêu âm, thiết bị QC Mitutoyo
• Tải tài liệu kỹ thuật – Whitepaper về nhiệt luyện mũi vít Impact chuẩn Wiha/DIN (miễn phí)

Ưu Đãi Đặc Biệt Cho Khách Hàng Mới:

• Làm mẫu miễn phí: Trị giá 2-5 triệu VNĐ cho đơn hàng dự kiến >300kg
• Giảm 10% đơn hàng đầu tiên: Áp dụng cho đơn hàng từ 500kg trở lên
• Hợp đồng dài hạn: Giảm 25-30%, báo giá cố định 6-12 tháng, ưu tiên xử lý
• Hỗ trợ tìm nguồn phôi: Kết nối với nhà cung cấp phôi mũi vít uy tín, giá tốt

Nhiệt Luyện Công Danh - Đối Tác Tin Cậy Của Wiha, TTI, Camex. Chuyên Gia Nhiệt Luyện Mũi Vít Công Nghiệp Chuẩn Đức. Công Nghệ Lò Băng Tải - Kiểm Soát Cp ±0.02% - Rửa Siêu Âm 100%. Định Hình Lại Chuẩn Mực Mũi Vít: Cứng Bề Mặt, Dai Lõi Trong!
