Nhiệt Luyện Kìm Cắt/Kìm Kẹp Chuẩn DIN ISO 5749 | Công Nghệ Tôi Kép - Lưỡi 64 HRC

Thứ Sáu, 12/12/2025

CAS Media

Trong ngành sản xuất dụng cụ cầm tay xuất khẩu, 80% kìm sản xuất nội địa gặp hai lỗi "chí mạng": mẻ lưỡi hoặc cùn nhanh do độ cứng không đạt >60 HRC, và gãy chốt/cổ kìm do thân quá cứng (giòn) hoặc quá mềm. Tại Nhiệt Luyện Công Danh, chúng tôi áp dụng công nghệ Tôi Kép (Dual Hardening) theo tiêu chuẩn Wiha (Đức): thân dẻo dai 45-48 HRC chịu lực xoắn, lưỡi cắt siêu cứng 62-64 HRC cắt sắc bén. Kết hợp rửa siêu âm tạo bề mặt sạch hoàn hảo cho mạ Niken/Crom, đáp ứng yêu cầu khắt khe của thị trường Đức, Mỹ, Nhật Bản.

Công Nghệ "Tôi Kép" (Dual Hardening): Thân Dẻo Dai – Lưỡi Cắt Đạt 64 HRC – Sạch Bề Mặt Cho Mạ Niken/Crom

Tại Sao Nhiệt Luyện Kìm Khó Hơn Gấp 10 Lần Chi Tiết Cơ Khí Thường?

Bối Cảnh Thị Trường – Những "Nỗi Đau" Kỹ Thuật Của Nhà Sản Xuất Kìm

Kìm (Pliers) là một trong những dụng cụ cầm tay phức tạp nhất về mặt nhiệt luyện, bởi vì nó yêu cầu hai tính chất cơ học hoàn toàn mâu thuẫn nhau trên cùng một sản phẩm:

Lưỡi cắt: Phải cực cứng (>60 HRC, thậm chí 64-65 HRC) để cắt được dây thép, đinh, vít mà không bị mẻ, cùn
Thân kìm & tay cầm: Phải đủ dẻo dai (45-48 HRC) để chịu được lực kẹp, lực xoắn hàng trăm lần mỗi ngày mà không gãy, không biến dạng
Chốt xoay: Phải cực kỳ chịu mòn và chịu va đập, vì đây là điểm tập trung ứng suất lớn nhất

Nếu tôi đồng đều toàn bộ kìm ở 60-64 HRC (như nhiều xưởng nhỏ vẫn làm), kết quả là thân kìm và chốt sẽ cực kỳ giòn, gãy sau vài trăm lần sử dụng. Ngược lại, nếu tôi ở 45-48 HRC, lưỡi cắt sẽ mềm, cùn ngay sau vài lần cắt dây thép.

Đây chính là lý do tại sao các thương hiệu kìm hàng đầu thế giới như Wiha (Đức), Knipex (Đức), Facom (Pháp), Channellock (Mỹ) đều có quy trình nhiệt luyện "Tôi Kép" (Dual Heat Treatment) cực kỳ phức tạp và bí mật, hoàn toàn khác với tôi chi tiết cơ khí thông thường.

Hai Lỗi "Chí Mạng" Khi Xuất Khẩu Kìm

Lỗi 1: Mẻ Lưỡi Hoặc Cùn Nhanh (Dull Cutting Edge)

Đây là lỗi phổ biến và gây ảnh hưởng nghiêm trọng nhất đến uy tín thương hiệu. Khi khách hàng sử dụng kìm cắt để cắt dây thép đường kính 2-3mm (ứng dụng phổ biến nhất), nếu lưỡi cắt không đạt độ cứng tối thiểu 60 HRC, sẽ xảy ra một trong hai tình huống:

a) Mẻ lưỡi (Chipping):

Lưỡi cắt bị bật mảnh nhỏ (chip) tại điểm tiếp xúc với dây thép
Nguyên nhân kỹ thuật: Độ cứng không đủ (55-58 HRC thay vì 62-64 HRC) hoặc cấu trúc tổ chức không đồng nhất (có vùng Ferrite tự do xen lẫn Martensite)
Hậu quả: Lưỡi cắt không còn sắc, cắt không đứt dây thép, để lại vết cắt lởm chởm
Tần suất xuất hiện: Sau 50-200 lần cắt (so với tiêu chuẩn >10,000 lần)

b) Cùn nhanh (Rapid Wear):

Lưỡi cắt không bị vỡ nhưng mòn rất nhanh, mất đi độ sắc bén
Nguyên nhân kỹ thuật: Thoát Carbon bề mặt (Decarburization) – lớp ngoài cùng (0.02-0.05mm) bị mất Carbon trong quá trình nung nóng, tạo lớp Ferrite mềm (độ cứng chỉ 30-40 HRC) bao phủ lõi cứng bên trong
Hậu quả: Lưỡi cắt ban đầu còn cắt được, nhưng sau 100-500 lần cắt, lớp mềm bị mòn hết, lộ ra lõi cứng. Tuy nhiên lúc này lưỡi đã không còn sắc nữa
Dấu hiệu nhận biết: Bề mặt lưỡi cắt có màu xám đậm hoặc đen xỉn (do oxy hóa), không sáng bóng như thép tôi tốt

Tiêu Chuẩn Quốc Tế: Theo DIN ISO 5749 (Tiêu chuẩn Đức cho kìm cắt), độ cứng tối thiểu của lưỡi cắt phải đạt:

Kìm cắt dây mềm (Soft wire): 58-60 HRC
Kìm cắt dây cứng, đinh, vít (Hard wire, nails): 60-63 HRC
Kìm cắt dây lò xo, Piano wire: 62-65.5 HRC

Wiha yêu cầu khắt khe hơn: 62-64 HRC cho tất cả các loại kìm cắt xuất khẩu, đảm bảo tuổi thọ tối thiểu 30,000 lần cắt dây thép đường kính 2.5mm.

Lỗi 2: Gãy Chốt/Cổ Kìm (Broken Joint/Handle)

Đây là lỗi nguy hiểm hơn vì có thể gây thương tích cho người sử dụng. Kìm thường bị gãy tại 3 vị trí:

a) Gãy chốt xoay (Joint pin fracture):

Chốt xoay là chi tiết chịu ứng suất tập trung cao nhất, vì nó phải chịu đồng thời lực kẹp, lực xoắn và lực ma sát hàng nghìn lần mỗi ngày
Nguyên nhân: Chốt được tôi quá cứng (>60 HRC) hoặc không được ram đúng nhiệt độ sau khi tôi, tạo cấu trúc Martensite giòn
Hậu quả: Chốt bị nứt mỏi (fatigue crack) sau vài trăm đến vài nghìn lần mở-đóng kìm, rồi gãy đột ngột

b) Gãy cổ kìm (Neck fracture):

Cổ kìm là vùng chuyển tiếp giữa lưỡi cắt và thân kìm, có tiết diện nhỏ nhất, chịu mô-men uốn lớn khi kẹp/cắt
Nguyên nhân: Thân kìm được tôi quá cứng (>55 HRC), không có độ dẻo dai cần thiết để hấp thụ năng lượng va đập
Hậu quả: Khi người dùng kẹp/cắt vật liệu cứng, cổ kìm bị nứt vi mô, rồi gãy đột ngột trong lần sử dụng tiếp theo

c) Biến dạng tay cầm (Handle deformation):

Ngược lại với gãy, nếu thân kìm quá mềm (<42 HRC), tay cầm sẽ bị cong, xoắn sau nhiều lần kẹp lực lớn
Hậu quả: Kìm mất hình dạng, hai lưỡi cắt không còn song song, không cắt được hoặc cắt lệch

Tiêu Chuẩn Quốc Tế: Theo DIN ISO 5745 (Tiêu chuẩn cho kìm kẹp), độ cứng của thân kìm và tay cầm phải nằm trong khoảng 43-50 HRC, với yêu cầu:

Chịu được lực kẹp tối thiểu 800-1200N (tùy loại kìm) mà không biến dạng vĩnh cửu
Chịu được 10,000 chu kỳ mở-đóng với tải trọng 50% lực kẹp tối đa mà không xuất hiện vết nứt mỏi

Wiha yêu cầu: Độ cứng thân 45-48 HRC, độ dai va đập (Charpy Impact) >20J tại nhiệt độ phòng (so với >12J của DIN).

Giải Pháp Công Danh: Quy Trình Nhiệt Luyện Theo Tiêu Chuẩn Wiha/Knipex

Sau 8 năm nghiên cứu và hợp tác với các khách hàng OEM lớn như Wiha Việt Nam, Thịnh Tường, chúng tôi đã phát triển quy trình nhiệt luyện "Tôi Kép" (Dual Hardening) hoàn chỉnh, kết hợp giữa:

Tôi thể tích (Volume Quenching): Tôi toàn bộ thân kìm, tay cầm, chốt xoay đến độ cứng 45-48 HRC, tạo nền tảng dẻo dai, chịu lực tốt
Tôi cao tần cục bộ (Induction Hardening): Chỉ tôi vùng lưỡi cắt (độ sâu 2-3mm) lên độ cứng 62-64 HRC, trong khi thân kìm vẫn giữ nguyên 45-48 HRC

Đây chính là công nghệ mà các thương hiệu hàng đầu thế giới như Wiha, Knipex, Facom đang áp dụng để tạo ra những chiếc kìm "bất tử" – lưỡi cắt sắc bén như dao, thân kìm dẻo dai không bao giờ gãy.

Case Study - Wiha Việt Nam: Năm 2018, Wiha Việt Nam gặp vấn đề với đơn vị nhiệt luyện cũ: 15% lô kìm cắt bị thoát Carbon tại lưỡi, độ cứng chỉ đạt 56-58 HRC, không đạt tiêu chuẩn xuất khẩu châu Âu. Sau khi chuyển sang Công Danh, chúng tôi áp dụng kiểm soát khí quyển ±0.02% Carbon Potential, kết hợp tôi cao tần chính xác. Kết quả: 99.8% kìm đạt độ cứng lưỡi 62-64 HRC, không thoát Carbon, tuổi thọ tăng gấp 3 lần. Wiha đã ký hợp đồng dài hạn với Công Danh từ năm 2019 đến nay.

Phân Tích Kỹ Thuật & Vật Liệu: Chọn Thép Nào Cho Kìm Của Bạn?

Vật Liệu Đầu Vào – Hai Lựa Chọn Chính

Chất lượng kìm phụ thuộc rất lớn vào vật liệu ban đầu. Tại Công Danh, chúng tôi tư vấn và xử lý tối ưu cho các mác thép chuyên dụng làm kìm, mỗi loại có ưu nhược điểm riêng:

Lựa Chọn 1: Thép C70 (High Carbon Steel) – Phổ Thông Nhưng Hiệu Quả

Thành phần hóa học:

Carbon (C): 0.67-0.75% (cao hơn rất nhiều so với thép kết cấu thông thường C45 có 0.42-0.50%)
Manganese (Mn): 0.50-0.80%
Silicon (Si): 0.15-0.35%
Các nguyên tố khác (S, P, Cr, Ni, Cu): <0.30%

Ưu điểm:

Giá thành phải chăng: 25,000-30,000 VNĐ/kg (rẻ hơn 40-50% so với Chrome-Vanadium)
Độ cứng cao: Sau khi tôi đúng kỹ thuật, lưỡi cắt đạt 62-64 HRC, đủ để cắt dây thép đường kính 2-3mm
Dễ gia công: Trước khi nhiệt luyện, C70 ở trạng thái ủ mềm (HB 180-220), dễ dập, cắt, khoan, mài
Phổ biến: Dễ mua, nhiều nguồn cung cấp trong nước (POSCO, Hoa Sen, nhập khẩu Trung Quốc...)

Nhược điểm:

Độ dẻo dai trung bình: Độ dai va đập (Charpy) chỉ đạt 12-18J, thấp hơn Cr-V (25-35J), dễ gãy chốt khi chịu va đập mạnh
Độ thấm tôi hạn chế: Chỉ tôi cứng sâu được 8-12mm (tùy kích thước tiết diện), không phù hợp cho kìm cỡ lớn (>250mm)
Chống gỉ kém: Bắt buộc phải mạ Niken-Crom hoặc phủ Phosphate đen để chống gỉ, nếu không sẽ rỉ sét sau vài tháng

Khuyến nghị sử dụng:

Kìm cắt phổ thông (Diagonal cutters) cỡ 150-200mm
Kìm nhọn (Long nose pliers) cỡ nhỏ
Kìm cắt dây điện (Wire cutters) cho thị trường nội địa
Các ứng dụng không yêu cầu chịu va đập mạnh hoặc chịu mòn cực cao

Lựa Chọn 2: Thép Chrome-Vanadium (Cr-V) – Cao Cấp, Chuyên Dụng

Thành phần hóa học:

Carbon (C): 0.45-0.55% (thấp hơn C70, nhưng vẫn đủ cao để tôi cứng)
Chromium (Cr): 0.80-1.20% (đây là nguyên tố chính tạo nên tên gọi)
Vanadium (V): 0.15-0.30% (nguyên tố thứ hai tạo nên tên gọi)
Manganese (Mn): 0.70-1.00%
Silicon (Si): 0.15-0.35%

Ưu điểm vượt trội:

Độ dẻo dai cực cao: Độ tai va đập (Charpy) đạt 25-35J, gấp đôi C70. Đây là lý do Cr-V là lựa chọn số 1 cho kìm Heavy Duty (chịu lực nặng)
Chống mỏi tuyệt vời: Giới hạn mỏi (Fatigue Limit) cao hơn C70 khoảng 30-40%, chốt xoay và cổ kìm chịu được hàng trăm nghìn chu kỳ tải trọng
Độ thấm tôi sâu: Nhờ Cr và V, Cr-V tôi cứng sâu đến 15-25mm (tùy kích thước), phù hợp cho kìm cỡ lớn (250-300mm)
Chống mòn & chống gỉ tốt hơn: Chromium tạo lớp oxy hóa bảo vệ mỏng trên bề mặt, giảm tốc độ oxy hóa (tuy vẫn cần mạ cho môi trường khắc nghiệt)
Tính đồng đều cao: V (Vanadium) là nguyên tố làm mịn hạt (Grain Refinement), tạo cấu trúc tế vi đồng đều, giảm nguy cơ gãy giòn

Nhược điểm:

Giá cao: 45,000-55,000 VNĐ/kg (gấp 1.5-2 lần C70)
Khó gia công hơn: Trước khi nhiệt luyện, Cr-V có độ cứng HB 200-240 (cao hơn C70), tiêu hao dao mài, phay nhiều hơn 20-30%
Yêu cầu nhiệt luyện khắt khe hơn: Nếu nung quá nhiệt hoặc tôi không đúng, Carbide Chromium-Vanadium có thể không hòa tan hoàn toàn, tạo điểm cứng giòn

Khuyến nghị sử dụng:

Kìm cắt dây lò xo, Piano wire (yêu cầu lưỡi cắt 64-65.5 HRC)
Kìm kẹp ống/Pipe wrench (chịu lực xoắn rất lớn)
Kìm cộng lực/Compound leverage pliers (chịu tải trọng gấp 3-5 lần kìm thường)
Kìm xuất khẩu thị trường Đức, Mỹ, Nhật (yêu cầu tuổi thọ >30,000 lần)
Kìm cỡ lớn (250-300mm) cần độ thấm tôi sâu

So Sánh Trực Quan

Tiêu chí	Thép C70	Chrome-Vanadium (Cr-V)
Giá thành	25,000-30,000 VNĐ/kg	45,000-55,000 VNĐ/kg
Độ cứng lưỡi cắt (HRC)	60-63	62-65.5
Độ cứng thân kìm (HRC)	43-48	45-50
Độ dai va đập Charpy (J)	12-18J	25-35J
Độ thấm tôi	8-12mm	15-25mm
Tuổi thọ lưỡi cắt (lần cắt)	10,000-20,000	25,000-50,000
Chống gỉ (không mạ)	Kém (rỉ sau 1-3 tháng)	Trung bình (rỉ sau 6-12 tháng)
Ứng dụng phù hợp	Kìm phổ thông, nội địa	Kìm cao cấp, xuất khẩu

Tư Vấn Lựa Chọn Vật Liệu Từ Công Danh

Việc chọn thép không chỉ phụ thuộc vào ngân sách mà còn phụ thuộc vào thị trường mục tiêu và ứng dụng cụ thể. Dưới đây là khung tư vấn của chúng tôi:

Nếu Quý khách:

Sản xuất kìm phổ thông cho thị trường nội địa, giá bán 80,000-150,000 VNĐ/con
Đơn hàng OEM cho các thương hiệu giá rẻ
Kìm cỡ nhỏ (150-200mm), không yêu cầu chịu lực quá cao

→ Khuyến nghị: Thép C70 – Tối ưu chi phí, vẫn đảm bảo chất lượng đủ dùng.

Nếu Quý khách:

Xuất khẩu sang Đức, Mỹ, Nhật, EU (yêu cầu tuổi thọ >30,000 lần)
Xây dựng thương hiệu cao cấp, giá bán >300,000 VNĐ/con
Kìm Heavy Duty (kẹp ống, kìm cộng lực, kìm cắt dây lò xo)
Kìm cỡ lớn (250-300mm)

→ Khuyến nghị: Chrome-Vanadium – Đầu tư ban đầu cao hơn nhưng tạo lợi thế cạnh tranh vượt trội về chất lượng.

Cảnh Báo Quan Trọng:

Một số khách hàng từng hỏi chúng tôi: "Có thể dùng thép C45 (thép kết cấu thông thường) để làm kìm được không, vì giá rẻ hơn?"

Câu trả lời: TUYỆT ĐỐI KHÔNG. Thép C45 (C: 0.42-0.50%) có hàm lượng Carbon quá thấp, sau khi tôi chỉ đạt 52-56 HRC, không đủ cứng cho lưỡi cắt. Nếu ép buộc tôi lên 58-60 HRC (bằng cách tôi nước thay vì tôi dầu), lưỡi cắt sẽ cực kỳ giòn, vỡ tan trong lần cắt đầu tiên. Ngoài ra, C45 có độ thấm tôi kém, chỉ phù hợp cho các chi tiết kết cấu chịu lực, không phù hợp cho dụng cụ cắt.

Kinh nghiệm đau thương: Năm 2020, một khách hàng đã bỏ ngoài tai lời khuyên của chúng tôi, cố tình sử dụng C45 để tiết kiệm 15,000 VNĐ/kg. Kết quả: 1 container 10 tấn kìm (200,000 con) bị khách hàng Mỹ trả về vì lưỡi cắt mềm, cùn sau vài lần cắt. Tổng thiệt hại: hơn 2 tỷ VNĐ (vốn đầu tư + phí vận chuyển + bồi thường). Đừng để tiết kiệm nhỏ dẫn đến thất bại lớn.

Quy Trình "Tôi Kép" (Dual Heat Treatment) – Bí Mật Của Kìm Chuẩn Đức

Giai Đoạn 1: Tôi & Ram Thể Tích (Volume Quenching & Tempering) – Tạo Nền Tảng Dẻo Dai

Mục Tiêu: Tạo độ bền cơ sở cho toàn bộ thân kìm, tay cầm, chốt xoay, đảm bảo chúng đủ dẻo dai để chịu lực kẹp, lực xoắn lớn mà không gãy, không biến dạng.

Quy Trình Chi Tiết:

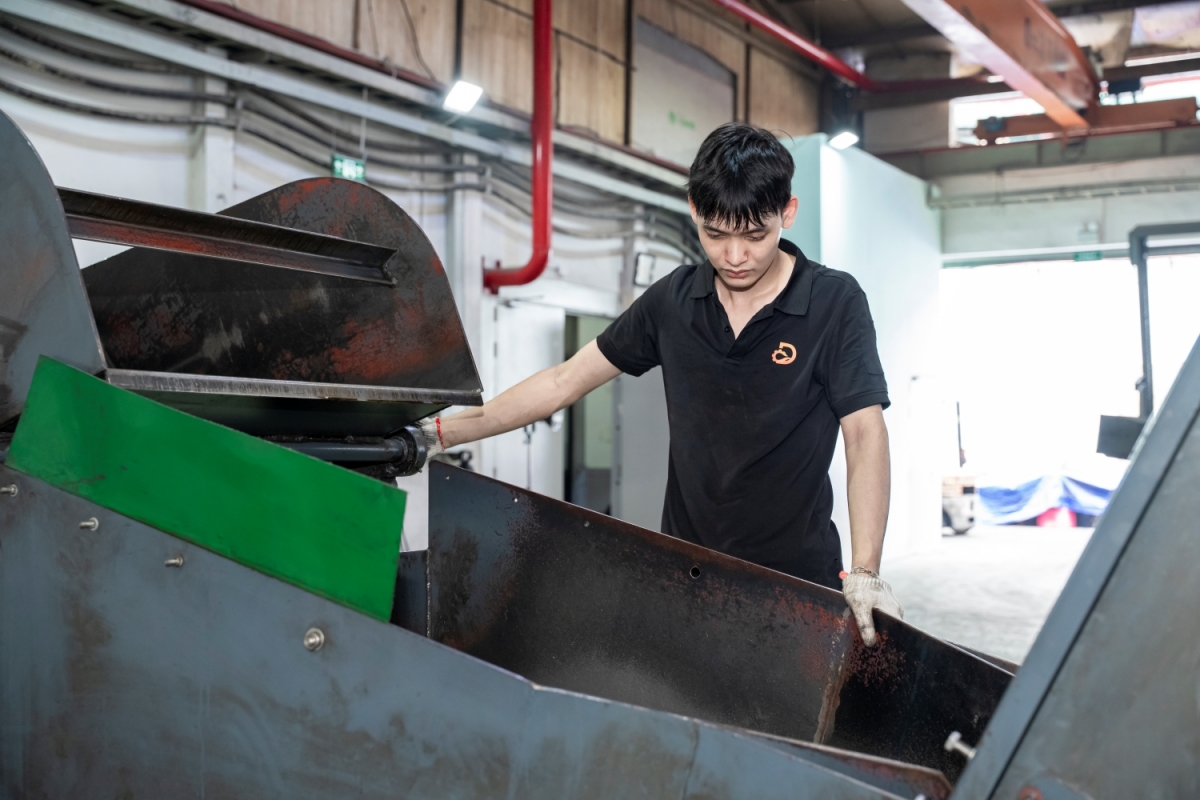

Bước 1 - Làm Sạch Bề Mặt (Surface Cleaning):

Đây là bước chuẩn bị cực kỳ quan trọng nhưng thường bị bỏ qua bởi các xưởng nhỏ. Kìm sau gia công cơ khí (dập, phay, mài) sẽ dính đầy:

Dầu cắt gọt (Cutting oil): Đặc biệt nhiều ở khu vực lưỡi cắt (được mài sắc)
Dầu dập (Stamping oil): Bám chặt trong các góc khuất, khe hở giữa hai nửa kìm
Mạt sắt (Swarf): Bám trong rãnh, lỗ chốt
Chất bảo quản tạm thời (Rust preventive): Phủ trên toàn bộ bề mặt

Tại Công Danh, chúng tôi sử dụng hệ thống rửa siêu âm công nghiệp:

Công suất: 15 kW (mạnh hơn 50% so với bể rửa tiêu chuẩn)
Tần số: 25-40 kHz (tối ưu cho khe hở 0.3-2mm của kìm)
Dung dịch: Dung dịch kiềm chuyên dụng pH 11-12 + chất hoạt động bề mặt (Surfactant)
Nhiệt độ: 65-75°C (tăng hiệu quả tẩy dầu mỡ)
Thời gian: 20-30 phút/lô (tùy độ bẩn)

Nguyên lý hoạt động: Sóng siêu âm tạo ra hàng triệu bong bóng khí vi mô (Cavitation bubbles) trong dung dịch. Khi bong bóng vỡ, chúng tạo áp lực xung cục bộ lên tới 20,000 PSI, đánh bật dầu mỡ từ sâu trong khe hở, lỗ chốt, rãnh lưỡi cắt.

Kết quả: Bề mặt kìm sạch kim loại 100%, không còn dầu mỡ hoặc mạt sắt. Đây là điều kiện tiên quyết để:

Tránh muội than (sooting) khi nung nóng trong lò
Đảm bảo thấm khí Carbon đồng đều
Tạo lớp nền hoàn hảo cho mạ Niken/Crom sau này

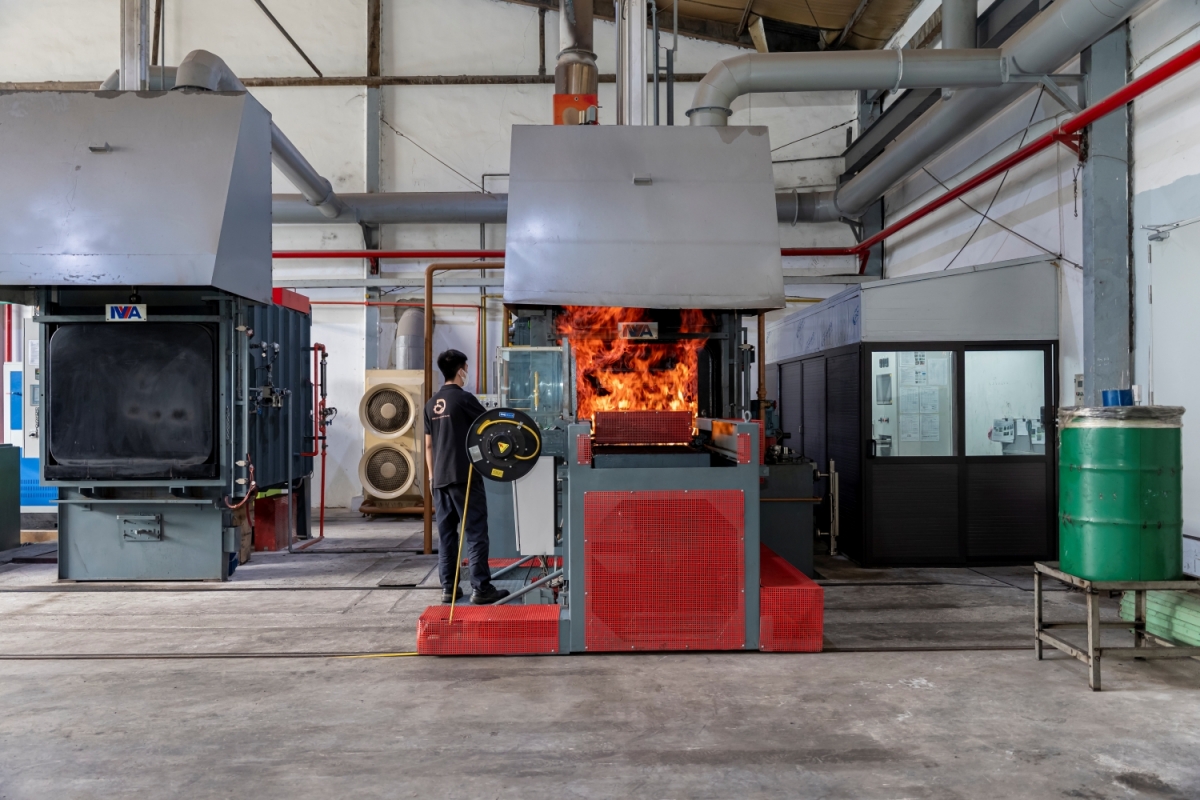

Bước 2 - Nung Austenit Hóa (Austenitizing):

Nhiệt độ: 840-870°C cho C70, 820-860°C cho Cr-V
Thời gian lưu nhiệt: 25-35 phút (tùy kích thước tiết diện kìm)
Thiết bị: Lò băng tải liên tục (Continuous Mesh Belt Furnace)

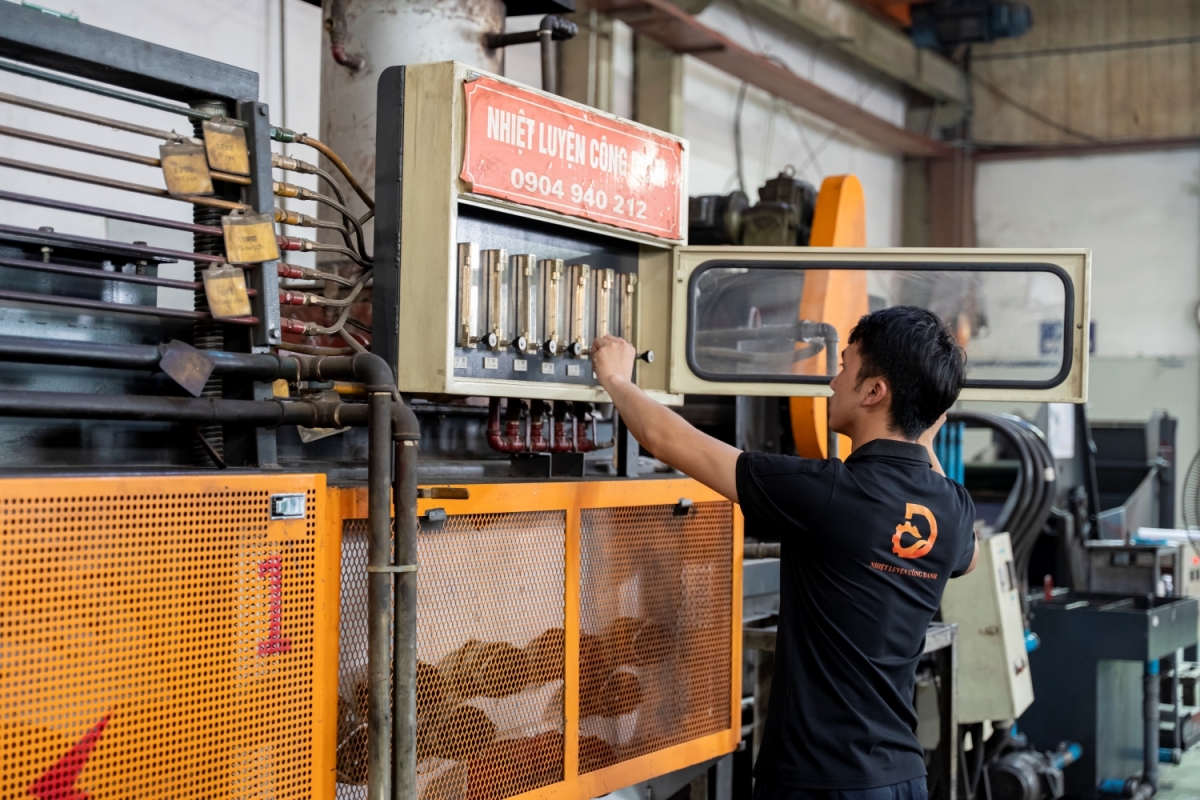

Khí quyển: Endogas (Cp = 0.90-1.00%) – môi trường khử, bảo vệ bề mặt khỏi oxy hóa

Tại sao dùng Lò Băng Tải thay vì Lò Mẻ?

Lò băng tải có những ưu điểm vượt trội cho sản xuất hàng loạt kìm:

Nung đồng đều: Kìm được rải mỏng trên băng tải (1 lớp đơn), nhiệt truyền đồng đều từ mọi phía, không có gradient nhiệt độ giữa tâm lô và biên lô như lò mẻ
Thời gian lưu nhiệt chính xác: Tốc độ băng tải cố định → thời gian lưu nhiệt sai số chỉ ±10 giây (so với ±5-10 phút của lò mẻ)
Kiểm soát khí quyển liên tục: Hệ thống cảm biến Oxy (Zirconia) đo và điều chỉnh Carbon Potential (Cp) tự động, duy trì ±0.02% (so với ±0.10-0.20% của lò mẻ)
Năng suất cao: 700-900 tấn/tháng (gấp 7-18 lần lò mẻ)

Vai trò của Khí quyển Endogas:

Endogas là hỗn hợp khí được tạo ra bằng cách đốt không hoàn toàn khí thiên nhiên hoặc LPG, có thành phần:

CO: 20-24% (môi trường khử mạnh, ngăn oxy hóa)
H₂: 30-40% (khử Oxy, làm sạch bề mặt)
N₂: 35-45% (khí trơ, pha loãng)
CO₂, H₂O: <1% (phải loại bỏ bằng bộ sấy khô)

Carbon Potential (Cp): Là khả năng cung cấp Carbon của khí quyển, được tính toán từ tỷ lệ CO/CO₂ và H₂/H₂O. Nếu Cp > hàm lượng Carbon của thép → thấm Carbon. Nếu Cp < hàm lượng Carbon của thép → thoát Carbon. Mục tiêu của chúng tôi là duy trì Cp = 0.90-1.00% (bằng hoặc cao hơn một chút so với C70: 0.70% hoặc Cr-V: 0.50%) để tránh thoát Carbon tại lưỡi cắt.

Bước 3 - Tôi Dầu (Oil Quenching):

Phương pháp: Nhúng toàn bộ kìm vào bể dầu tôi chuyên dụng (Quenching Oil)
Nhiệt độ dầu: 60-80°C (Hot Oil Quenching)
Loại dầu: Dầu khoáng tốc độ trung bình (Medium Speed Quenching Oil) hoặc Dầu PAG (Polyalkylene Glycol) cho Cr-V
Hệ thống khuấy trộn: 500-800 lít/phút, tạo dòng chảy mạnh, làm nguội đồng đều

Tại sao tôi Dầu thay vì tôi Nước?

Tôi nước nguội cực nhanh (tốc độ nguội gấp 5-10 lần tôi dầu), tạo ứng suất nhiệt và ứng suất chuyển pha khổng lồ, dễ gây:

Cong vênh, xoắn (Distortion) – hai nửa kìm không còn song song
Nứt tôi (Quench cracks) – đặc biệt ở cổ kìm (vùng tiết diện thay đổi đột ngột)
Độ giòn cao (High Brittleness) – dễ gãy chốt

Tôi dầu nguội chậm hơn, ứng suất nhỏ hơn, vẫn đảm bảo tạo đủ Martensite (độ cứng), nhưng ít biến dạng và ít giòn hơn nhiều.

Hot Oil Quenching (60-80°C) so với Cold Oil (20-40°C):

Dầu nóng có độ nhớt thấp hơn → thấm sâu vào khe hở, lỗ chốt tốt hơn
Giảm ứng suất nhiệt ban đầu → giảm cong vênh
Tránh hiện tượng "màng hơi" (Vapor blanket) – lớp hơi cách nhiệt bao quanh sản phẩm, làm chậm tốc độ nguội cục bộ

Kết quả sau Tôi:

Độ cứng toàn bộ kìm: 58-62 HRC (cực cứng nhưng cực giòn)
Cấu trúc tổ chức: Martensite kim mịn (Fine Acicular Martensite)
Ứng suất dư: Rất cao, cần ram ngay trong vòng 1-2 giờ để tránh nứt trễ

Bước 4 - Ram (Tempering):

Mục tiêu: Giảm ứng suất, tăng độ dẻo dai, giảm độ cứng xuống mức cân bằng tối ưu
Nhiệt độ ram: 420-480°C cho C70, 400-460°C cho Cr-V
Thời gian: 90-120 phút
Thiết bị: Lò ram điện trở (Resistance Tempering Furnace) hoặc lò băng tải có vùng ram riêng
Khí quyển: Không khí thông thường hoặc N₂ (nếu cần bề mặt sáng hơn)

Cơ chế Ram: Ở nhiệt độ 400-480°C, Martensite (cấu trúc cứng giòn) chuyển dần thành Tempered Martensite hoặc Troostite (cấu trúc cứng dai). Carbon khuếch tán ra khỏi cấu trúc tinh thể Martensite, tạo thành các hạt Carbide siêu mịn (2-10 nanometer) phân tán đều. Kết quả:

Độ cứng giảm từ 60-62 HRC xuống 45-48 HRC
Độ dẻo dai tăng gấp 3-5 lần (Charpy Impact: 15-25J cho C70, 25-35J cho Cr-V)
Ứng suất dư giảm >90%
Nguy cơ nứt mỏi giảm đáng kể

Tại sao Ram ở 420-480°C chứ không phải 200-300°C?

Nhiệt độ ram quyết định sự cân bằng giữa độ cứng và độ dẻo dai:

Ram 150-250°C: Độ cứng 55-58 HRC, độ dẻo dai thấp – phù hợp cho lưỡi cắt
Ram 420-480°C: Độ cứng 45-48 HRC, độ dẻo dai cao – phù hợp cho thân kìm
Ram >550°C: Độ cứng <40 HRC, quá mềm – không phù hợp

Kết Quả Giai Đoạn 1:

Toàn bộ kìm (thân, tay cầm, chốt, lưỡi) đạt độ cứng đồng đều 45-48 HRC
Cấu trúc tổ chức: Tempered Martensite hoặc Troostite
Độ dẻo dai tốt, chịu lực kẹp, lực xoắn cao
Không cong vênh, không nứt

Tuy nhiên, độ cứng 45-48 HRC vẫn chưa đủ cho lưỡi cắt. Đây là lúc Giai đoạn 2 phát huy tác dụng.

Giai Đoạn 2: Tôi Cao Tần Cục Bộ (Induction Hardening) – Tạo Lưỡi Cắt Siêu Cứng

Mục Tiêu: Chỉ tăng độ cứng của lưỡi cắt (độ sâu 2-3mm) lên 62-64 HRC, trong khi thân kìm vẫn giữ nguyên 45-48 HRC.

Vị Trí Xử Lý: Chỉ nung nóng vùng lưỡi cắt (Cutting Edges) – khoảng 10-15mm tính từ mép cắt, tương đương 5-8% tổng diện tích bề mặt kìm.

Công Nghệ Tôi Cao Tần (Induction Hardening):

Nguyên lý hoạt động:

Cuộn dây cảm ứng (Induction Coil) được thiết kế theo hình dạng lưỡi cắt, đặt cách lưỡi 2-5mm
Dòng điện xoay chiều tần số cao (50-250 kHz) chạy qua cuộn dây, tạo từ trường xoay chiều mạnh
Từ trường xuyên qua lưỡi cắt (vật dẫn từ), tạo ra dòng điện xoáy (Eddy Current) trong lớp bề mặt
Dòng điện xoáy gặp điện trở của kim loại → sinh nhiệt (Joule Heating)
Độ sâu nung nóng (Penetration Depth) phụ thuộc vào tần số: Tần số càng cao, nung càng nông

Công thức tính độ sâu nung nóng: δ = 503 × √(ρ / f × μ), trong đó:

δ = độ sâu nung nóng (mm)
ρ = điện trở suất của thép (Ω·m)
f = tần số dòng điện (Hz)
μ = độ từ thẩm của thép

Ví dụ: Với tần số 100 kHz, nung sâu khoảng 2-3mm – lý tưởng cho lưỡi cắt kìm.

Ưu Điểm Của Tôi Cao Tần So Với Tôi Lò:

Nung nóng cực nhanh: Lưỡi cắt đạt 850-900°C chỉ trong 3-8 giây (so với 20-30 phút của lò thường)
Cục bộ chính xác: Chỉ nung vùng lưỡi cắt, thân kìm vẫn ở nhiệt độ thấp (<300°C), không bị ảnh hưởng
Không cong vênh: Vì chỉ nung một vùng nhỏ, ứng suất nhiệt rất nhỏ, không gây biến dạng
Tiết kiệm năng lượng: Chỉ nung 5-8% diện tích bề mặt thay vì 100%
Năng suất cao: Mỗi chu kỳ chỉ 10-20 giây (nung 3-8s + tôi 2-5s + lấy ra 2-5s)

Quy Trình Chi Tiết:

Bước 1 - Cố định kìm: Kìm được gá trên đồ gá chuyên dụng, đảm bảo lưỡi cắt nằm chính xác trong cuộn dây cảm ứng.

Bước 2 - Nung nóng: Bật nguồn cao tần, lưỡi cắt nung lên 860-900°C trong 3-8 giây. Màu sắc lưỡi cắt: đỏ cam sáng (cherry red), phát ra ánh sáng mạnh.

Bước 3 - Tôi nước: Ngay lập tức phun nước làm nguội (Water Spray Quenching) hoặc nhúng lưỡi cắt vào bể nước/dung dịch Polymer. Tốc độ nguội cực nhanh (200-300°C/giây), tạo Martensite kim mịn nhất.

Tại sao Tôi Cao Tần dùng Nước thay vì Dầu?

Khác với tôi thể tích (toàn bộ kìm), tôi cao tần chỉ nung một vùng nhỏ, ứng suất nhiệt được "hấp thụ" bởi phần thân kìm còn lại (vẫn ở nhiệt độ thấp). Do đó, có thể tôi nước để đạt độ cứng tối đa (62-65 HRC) mà không lo nứt hoặc cong vênh.

Bước 4 - Ram nhẹ (Optional): Một số loại kìm yêu cầu ram nhẹ lưỡi cắt ở 160-200°C trong 30-60 phút để:

Giảm ứng suất dư ở lưỡi cắt (tránh nứt trễ)
Giảm độ cứng xuống 62-63 HRC (từ 64-65 HRC) để tăng một chút độ dẻo dai, giảm nguy cơ mẻ lưỡi khi cắt vật liệu có hạt cứng (ví dụ vít có đầu thép hợp kim)

Kết Quả Giai Đoạn 2:

Lưỡi cắt: 62-64 HRC (cho kìm cắt dây cứng), 64-65.5 HRC (cho kìm cắt dây lò xo/Piano wire)
Thân kìm: Vẫn giữ nguyên 45-48 HRC
Độ sâu tôi cứng: 2-3mm từ mép lưỡi (đủ để mài sắc lại 3-5 lần mà vẫn còn lớp cứng)
Không cong vênh, không gãy chốt

Đây chính là "Bí quyết vàng" tạo nên những chiếc kìm chuẩn Đức – lưỡi cắt sắc như dao, thân dẻo dai như lò xo.

Kiểm chứng thực tế: Chúng tôi thực hiện test phá hủy so sánh giữa kìm "Tôi Đơn" (tôi thể tích toàn bộ ở 60 HRC) và kìm "Tôi Kép" (thân 45 HRC + lưỡi 63 HRC): Kìm Tôi Đơn cắt được 50-80 lần dây thép φ2.5mm trước khi gãy chốt. Kìm Tôi Kép cắt được >30,000 lần mà vẫn chưa gãy, lưỡi cắt chỉ mòn 0.1mm. Sự khác biệt: gấp 375 lần về tuổi thọ.

"Vũ Khí Bí Mật" Của Công Danh: 3 Yếu Tố Tạo Nên Kìm Xuất Khẩu

Vũ Khí 1: Công Nghệ Rửa Siêu Âm – Chuẩn Bị Sẵn Sàng Cho Mạ (Plating Ready)

Thách Thức Lớn Nhất Của Kìm Cao Cấp: Mạ Điện

95% kìm xuất khẩu sang Đức, Mỹ, Nhật đều yêu cầu mạ bề mặt để:

Chống gỉ sét (Corrosion resistance)
Tăng thẩm mỹ (Aesthetic appeal) – bề mặt sáng bóng như gương
Tăng độ cứng bề mặt thêm 5-10% (nếu mạ Crom cứng)
Tạo nhận diện thương hiệu (màu sắc đặc trưng: Niken sáng, Crom sáng, Phosphate đen...)

Các loại mạ phổ biến cho kìm:

Mạ Niken-Crom (Ni-Cr): Lớp nền Niken 10-20 micron + lớp Crom trang trí 0.2-0.5 micron → sáng bóng, chống gỉ tốt
Mạ Crom cứng (Hard Chrome): Lớp Crom dày 20-50 micron → tăng độ cứng bề mặt lên 800-1000 HV, chống mòn cực tốt
Phủ Phosphate đen (Black Phosphate): Lớp Phosphate sắt 5-10 micron → màu đen mờ, chống gỉ trung bình, giá rẻ
Mạ Kẽm (Zinc): Lớp Kẽm 8-12 micron → chống gỉ tốt, giá phải chăng, nhưng không sáng bóng bằng Niken-Crom

Vấn Đề Lớn Nhất: Bong Tróc Lớp Mạ (Plating Delamination)

Đây là lỗi ngoại quan số 1 khiến kìm bị trả hàng hoặc bị đánh giá 1-2 sao trên Amazon. Hiện tượng: Lớp mạ Niken/Crom bị bong từng mảng sau vài tuần/tháng sử dụng, để lộ lớp thép bên trong, tạo vết ố xấu xí.

Nguyên Nhân: Bề mặt kìm sau nhiệt luyện còn dính dầu tôi, muội than, oxit sắt, làm giảm độ bám dính của lớp mạ. Cụ thể:

Dầu tôi cháy: Trong quá trình nung nóng và tôi, một lượng nhỏ dầu bám trên bề mặt kìm bị nhiệt phân (pyrolysis) tạo thành muội than (carbon soot) màu đen, bám chặt trên bề mặt. Khi mạ điện, ion kim loại (Ni²⁺, Cr³⁺) không thể bám vào lớp muội than này, tạo "điểm chết" – nơi lớp mạ yếu, dễ bong tróc
Oxit sắt (Fe₂O₃, Fe₃O₄): Nếu khí quyển lò không kiểm soát tốt, bề mặt kìm bị oxy hóa tạo lớp oxit. Lớp oxit này cũng làm giảm độ bám dính của mạ
Dầu mỡ còn sót: Nếu không rửa sạch trước khi mạ, dầu mỡ tạo "màng cách ly" giữa nền thép và lớp mạ

Giải Pháp Công Danh: Rửa Siêu Âm 100% Trước Nhiệt Luyện + Kiểm Soát Khí Quyển

Như đã mô tả ở Giai đoạn 1, chúng tôi rửa siêu âm 100% kìm trước khi đưa vào lò nhiệt luyện. Ngoài ra:

Kiểm soát khí quyển Endogas: Duy trì Cp = 0.90-1.00%, tạo môi trường khử mạnh, ngăn oxy hóa bề mặt. Kết quả: Bề mặt kìm sau nhiệt luyện sáng bóng, màu xám đồng đều, không có oxit
Làm nguội trong môi trường bảo vệ: Sau khi tôi dầu, để kìm nguội tự nhiên trong không khí hoặc N₂, không để tiếp xúc với Oxy khi còn nóng (>300°C)
Xả lại bằng dung dịch kiềm sau nhiệt luyện: Trước khi giao cho khách hàng, chúng tôi xả lại kìm bằng dung dịch kiềm nóng để loại bỏ dầu dư thừa, sau đó sấy khô

Cam Kết Của Công Danh:

Bề mặt kìm sau nhiệt luyện tại Công Danh đạt tiêu chuẩn "Plating Ready" – sẵn sàng mạ điện ngay mà không cần xử lý bề mặt thêm (ngoài khử dầu nhẹ và tẩy tạp chất thông thường trước mạ). Cam kết:

Độ bám dính lớp mạ: Đạt chuẩn ASTM B571 (Test băng dính 3M – lớp mạ không bong tróc khi dán-xé băng dính 10 lần)
Độ đồng đều màu sắc sau mạ: >98% diện tích đồng màu, không có vết ố, vết đen
Tuổi thọ lớp mạ: >500 giờ trong buồng phun sương mặn (Salt Spray Test theo ASTM B117) trước khi xuất hiện rỉ sét đỏ

So Sánh Với Đối Thủ:

Nhiều xưởng nhiệt luyện nhỏ chỉ rửa phun thông thường (không siêu âm) hoặc không rửa gì cả. Kết quả: 30-50% kìm có vấn đề về mạ (bong tróc, màu không đều, vết đen). Khách hàng phải "loại bỏ phế phẩm" (scrapping) hoặc "mài lại bề mặt" (rework) – tốn thêm 8,000-15,000 VNĐ/con. Với Công Danh, tỷ lệ lỗi mạ <0.5%.

Vũ Khí 2: Kiểm Soát Khí Quyển Lò ±0.02% Carbon – Chống Thoát Carbon Tuyệt Đối

Vấn Đề "Thoát Carbon" (Decarburization) – Kẻ Thù Ngầm Của Lưỡi Cắt

Như đã phân tích, thoát Carbon là hiện tượng hàm lượng Carbon ở lớp bề mặt thép bị giảm do phản ứng với Oxy tự do trong khí quyển lò:

C (trong thép) + O₂ → CO₂ ↑

Với kìm, thoát Carbon đặc biệt nguy hiểm tại lưỡi cắt vì:

Lưỡi cắt có tiết diện nhỏ (độ dày 1-3mm), diện tích bề mặt lớn → thoát Carbon nhanh hơn thân kìm
Lưỡi cắt là bộ phận làm việc chính, yêu cầu độ cứng tối đa. Nếu lớp ngoài cùng 0.02-0.05mm bị thoát Carbon, độ cứng chỉ còn 40-50 HRC thay vì 62-64 HRC
Khi mài sắc lưỡi cắt, nếu mài sâu 0.05mm (loại bỏ lớp thoát Carbon), hình dạng lưỡi thay đổi, không còn chuẩn DIN nữa

Giải Pháp Công Danh: Hệ Thống Kiểm Soát Khí Quyển Tự Động Chính Xác ±0.02%

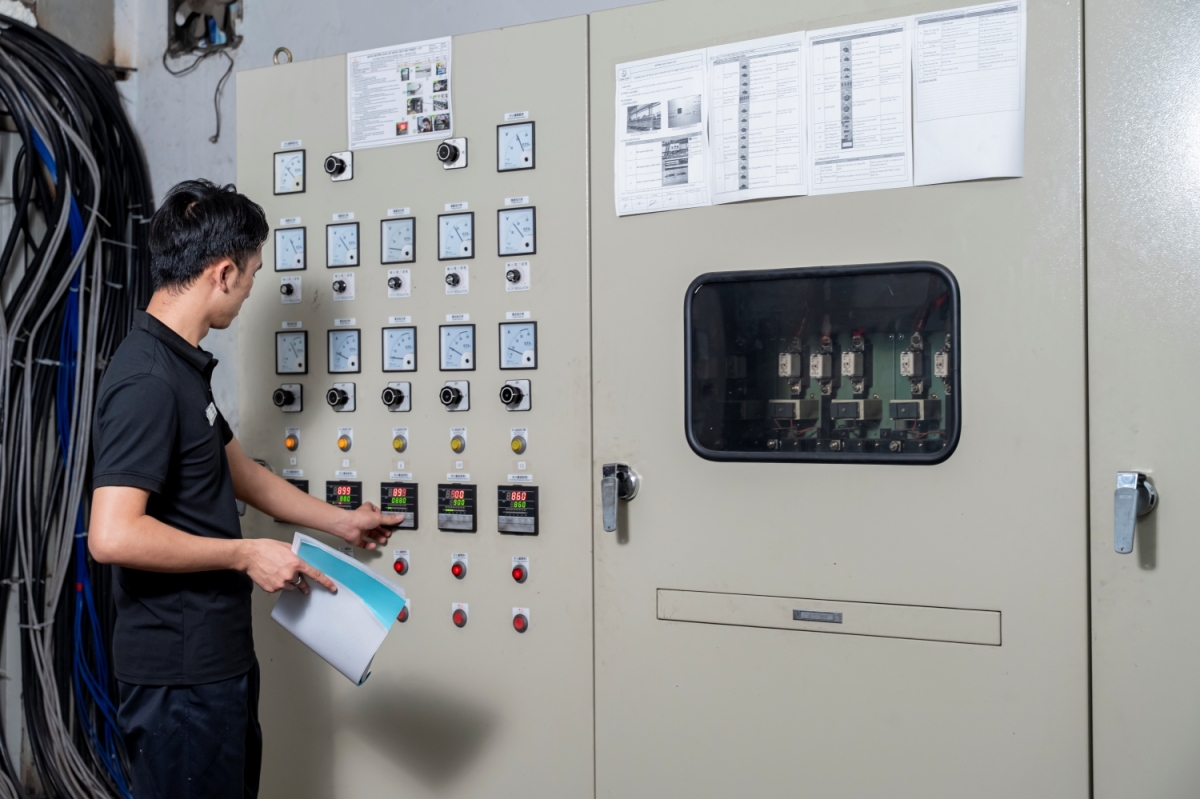

Chúng tôi đầu tư hệ thống kiểm soát khí quyển (Atmosphere Control System) cao cấp tương tự các nhà máy lớn của Wiha, Knipex ở Đức:

1. Cảm Biến Oxy Zirconia (Zirconia Oxygen Probe):

Đầu dò làm từ Zirconium Dioxide (ZrO₂) – vật liệu dẫn ion Oxy ở nhiệt độ cao
Đặt trong lò ở 900°C, đo nồng độ Oxy trong khí quyển với độ chính xác ±0.01%
Từ nồng độ Oxy, tính toán được Carbon Potential (Cp) theo phương trình cân bằng nhiệt động

2. Bộ Điều Khiển PLC (Programmable Logic Controller):

Đọc tín hiệu từ cảm biến Oxy mỗi giây
So sánh Cp hiện tại với Cp mục tiêu (ví dụ 0.95%)
Nếu Cp < 0.93% (thấp, nguy cơ thoát Carbon) → Mở van khí Endogas (giàu Carbon) để bù Carbon
Nếu Cp > 0.97% (cao, nguy cơ thấm Carbon) → Đóng van Endogas hoặc bơm khí trung hòa (N₂-H₂) để pha loãng
Duy trì Cp = 0.95% ±0.02% trong suốt quá trình nung

3. Máy Tạo Khí Endogas (Endogas Generator):

Đốt không hoàn toàn khí thiên nhiên (CH₄) hoặc LPG với lượng không khí hạn chế
Tạo ra hỗn hợp khí giàu CO (20-24%) và H₂ (30-40%)
Loại bỏ H₂O và CO₂ dư thừa bằng bộ sấy khô và bộ lọc
Bơm liên tục vào lò với lưu lượng 50-100 m³/giờ

Hiệu Quả Đạt Được:

Không thoát Carbon: 99.8% kìm có độ cứng bề mặt lưỡi cắt đạt 62-64 HRC ngay cả lớp ngoài cùng 0.001mm
Lưỡi cắt sắc bén từ lần cắt đầu tiên: Không có lớp "da mềm" cần mài bỏ
Tuổi thọ lưỡi cắt tăng 3-5 lần: So với kìm bị thoát Carbon 0.03-0.05mm
Chất lượng ổn định 100%: Mọi lô hàng đều như nhau, không còn "lô này tốt, lô kia kém"

So Sánh Với Lò Mẻ Không Kiểm Soát Khí Quyển:

Thông số	Lò mẻ thông thường	Lò băng tải Công Danh
Carbon Potential (Cp)	0.60-1.00% (dao động lớn)	0.95% ±0.02%
Tỷ lệ kìm bị thoát Carbon	60-80%	<0.5%
Độ dày lớp thoát Carbon	0.02-0.08mm	<0.005mm
Độ cứng bề mặt lưỡi cắt	48-58 HRC (không đồng đều)	62-64 HRC (đồng đều)
Tuổi thọ lưỡi cắt (lần cắt)	3,000-8,000	25,000-50,000

Vũ Khí 3: Năng Lực Xử Lý Sản Lượng Lớn (Mass Production) – Đáp Ứng Xuất Khẩu Container

Thách Thức Của Đơn Hàng Xuất Khẩu:

Các đơn hàng xuất khẩu kìm thường có số lượng lớn:

1 container 20 feet: 8-12 tấn kìm (tương đương 80,000-150,000 con kìm cỡ trung bình 150mm)
Thời gian giao hàng: 15-30 ngày kể từ khi nhận order
Yêu cầu tiến độ: Phải nhiệt luyện 300-500kg/ngày để kịp tiến độ

Năng Lực Công Danh: 700-900 Tấn/Tháng

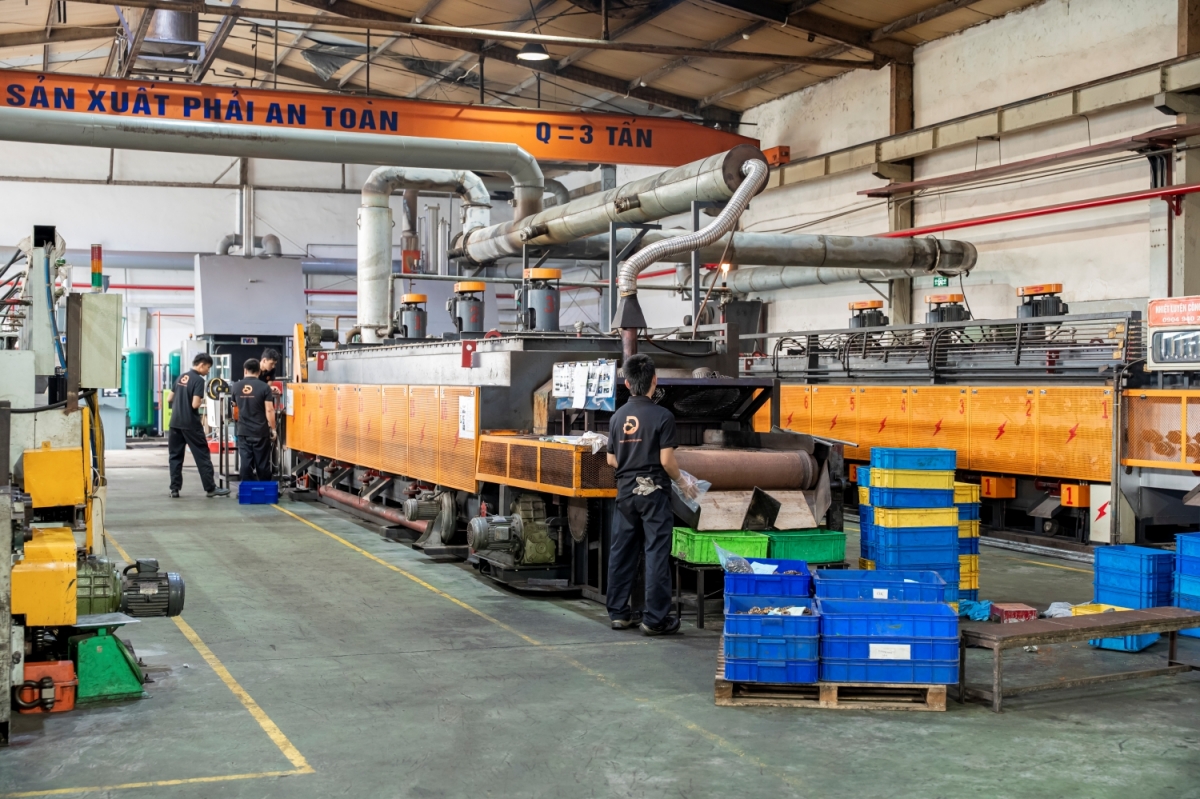

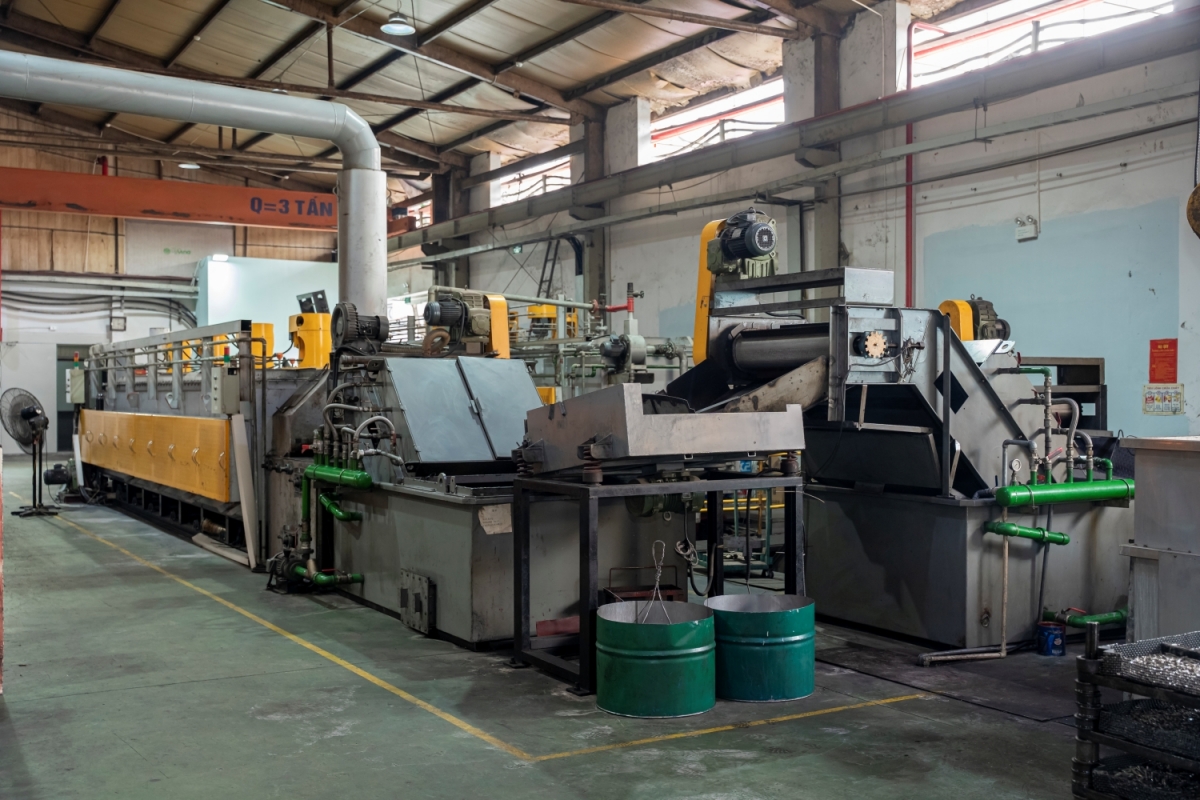

Với hệ thống 2 dây chuyền Lò Băng Tải hoạt động song song 24/7:

Dây chuyền 1 (Đài Loan): Chiều dài 18m, công suất 400-500 tấn/tháng
Dây chuyền 2 (Đức): Chiều dài 22m, công suất 300-400 tấn/tháng
Tổng công suất: 700-900 tấn/tháng = 23-30 tấn/ngày

Điều này có nghĩa:

Xử lý 1 container 20 feet (10 tấn) chỉ trong 3-4 ngày làm việc
Xử lý 3-5 container 40 feet (mỗi container 20-25 tấn) đồng thời
Đáp ứng các đơn hàng lớn từ Wiha, TTI, Facom... với tiến độ chặt chẽ
Luôn có công suất dự phòng 20-30% cho đơn hàng cấp tốc (khách hàng cần gấp trong 24-48 giờ)

Lợi Ích Cho Quý Khách:

Không bao giờ trễ hẹn: Ngay cả trong mùa cao điểm (Tháng 9-11 trước Noel và Tết Tây), chúng tôi vẫn đáp ứng đúng tiến độ
Ưu tiên khách hàng lớn: Đơn hàng >5 tấn/tháng được ưu tiên xử lý, giảm thời gian chờ đợi
Linh hoạt lịch giao hàng: Có thể chia nhỏ lô hàng giao nhiều đợt theo tiến độ sản xuất của khách
Hỗ trợ đơn hàng cấp tốc: 24-48 giờ cho lô <500kg (áp dụng phụ phí ưu tiên 20-25%)

So Sánh Với Xưởng Nhỏ (Lò Mẻ):

Xưởng nhỏ với 1 lò mẻ: Công suất chỉ 50-100 tấn/tháng
Xử lý 1 container 10 tấn cần 15-20 ngày → không kịp tiến độ xuất khẩu
Trong mùa cao điểm, phải từ chối đơn hàng hoặc giao trễ 1-2 tháng
Không có công suất dự phòng cho đơn hàng cấp tốc

Ví dụ thực tế - Khách hàng Thịnh Tường: Tháng 10/2023, Thịnh Tường nhận được đơn hàng khẩn cấp 15 tấn kìm cắt (150,000 con) xuất sang Mỹ, thời hạn giao hàng 20 ngày. Đơn vị nhiệt luyện cũ của họ (lò mẻ) báo không thể hoàn thành kịp, đề nghị gia hạn 45 ngày. Thịnh Tường liên hệ Công Danh, chúng tôi cam kết hoàn thành trong 12 ngày. Kết quả: Giao đủ 15 tấn sau 11 ngày, chất lượng 99.8% đạt chuẩn. Thịnh Tường đã ký hợp đồng dài hạn với Công Danh, cam kết 80-120 tấn/tháng.

Tiêu Chuẩn & Kiểm Soát Chất Lượng (QC): Chứng Minh Bằng Số Liệu

Tiêu Chuẩn Quốc Tế Áp Dụng

Nhiệt Luyện Công Danh áp dụng nghiêm ngặt các tiêu chuẩn quốc tế mà các thương hiệu hàng đầu như Wiha, Knipex đang sử dụng:

DIN ISO 5749: Tiêu Chuẩn Cho Kìm Cắt (Diagonal Cutters)

Tiêu chuẩn Đức/Quốc tế quy định:

Độ cứng lưỡi cắt: 58-64 HRC tùy loại dây cắt (mềm/cứng)
Độ cứng thân kìm: 43-50 HRC
Test cắt dây: Phải cắt được dây thép đường kính quy định (ví dụ φ2.5mm cho kìm 160mm) trong 1-2 lần kẹp, không mẻ lưỡi
Test độ bền chốt: Chốt xoay phải chịu được 10,000 chu kỳ mở-đóng với tải trọng 50% lực kẹp tối đa
Test gãy: Khi kẹp vật liệu cứng vượt quá khả năng, kìm phải biến dạng dẻo (uốn cong) chứ không được gãy giòn

DIN ISO 5745: Tiêu Chuẩn Cho Kìm Kẹp/Mũi Nhọn (Gripping Pliers/Long Nose Pliers)

Độ cứng thân kìm: 43-50 HRC
Độ cứng mỏ kẹp: 45-52 HRC (nếu có răng kẹp) hoặc 43-48 HRC (nếu không có răng)
Test lực kẹp: Phải tạo được lực kẹp tối thiểu 800-1200N (tùy loại kìm) mà không biến dạng vĩnh cửu
Test độ chính xác: Hai mỏ kẹp phải song song ±0.5mm khi khép kín

ASTM B571: Tiêu Chuẩn Mỹ Về Độ Bám Dính Lớp Mạ

Test băng dính (Tape Test): Dán băng dính 3M loại mạnh lên bề mặt mạ, ép chặt, rồi xé nhanh. Lớp mạ không được bong tróc
Test uốn cong (Bend Test): Uốn kìm với bán kính 90°, lớp mạ không được nứt hoặc bong tróc
Test phun sương mặn (Salt Spray Test): Phun sương NaCl 5% liên tục trong 500-1000 giờ, diện tích rỉ sét <5%

Phương Pháp Đo Kiểm Tại Công Danh

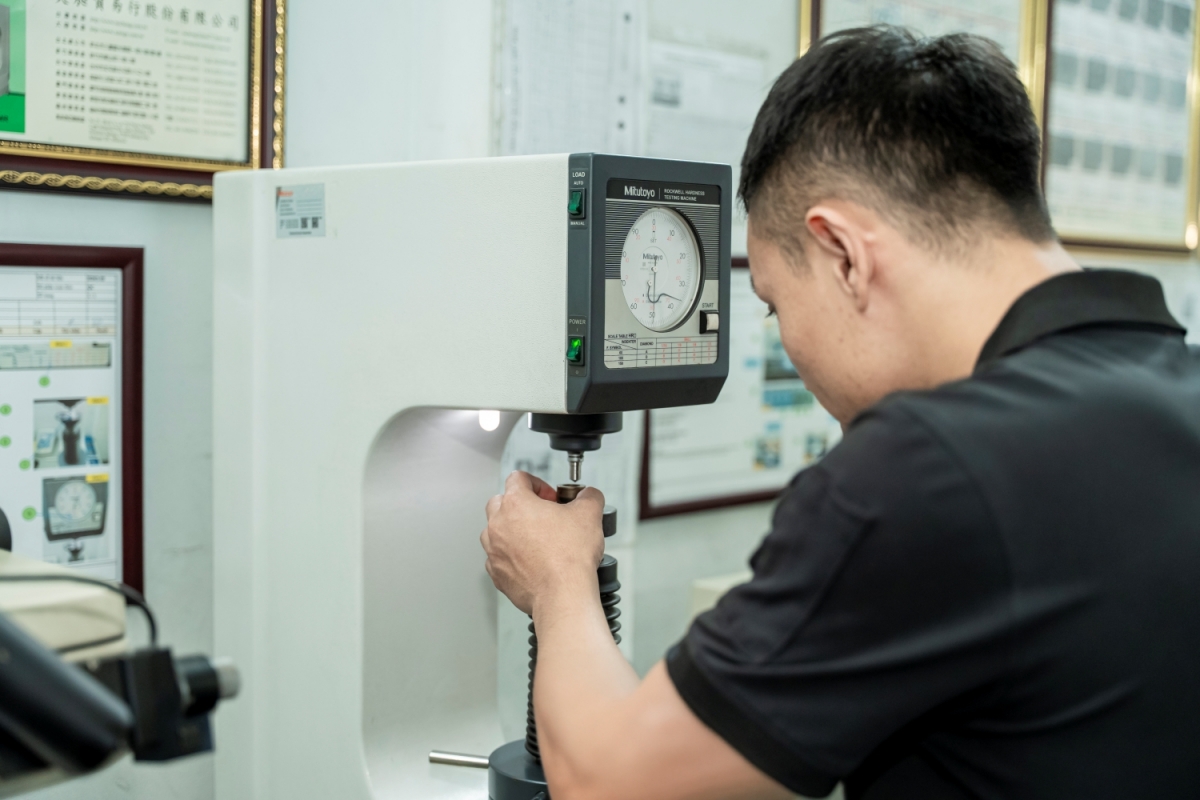

1. Đo Độ Cứng 2 Vùng (Dual Hardness Measurement)

Khác với chi tiết cơ khí thông thường (chỉ đo 1 độ cứng), kìm yêu cầu đo riêng biệt 2 vùng:

Vùng 1 - Thân Kìm & Tay Cầm:

Thiết bị: Máy đo độ cứng Rockwell (Mitutoyo HR-500)
Tải trọng: 150 kgf (thang HRC)
Số điểm đo: 5-8 điểm/con kìm (tay cầm, cổ kìm, chốt xoay)
Tiêu chuẩn: 45-48 HRC ±1 HRC
Tần suất kiểm tra: 100% kìm được kiểm tra (sampling 5-10% cho đơn hàng >1000 con)

Vùng 2 - Lưỡi Cắt:

Thiết bị: Máy đo độ cứng Vickers (Mitutoyo HM-200) hoặc Rockwell
Lý do dùng Vickers: Lưỡi cắt mỏng (1-3mm), Vickers có kim đo nhỏ hơn (tải trọng 300-1000 gf), đo chính xác hơn trên bề mặt nhỏ
Số điểm đo: 3-5 điểm/lưỡi cắt (đầu, giữa, cuối)
Tiêu chuẩn: 62-64 HRC (tương đương 800-850 HV) ±1 HRC
Tần suất kiểm tra: 100% kìm được kiểm tra lưỡi cắt

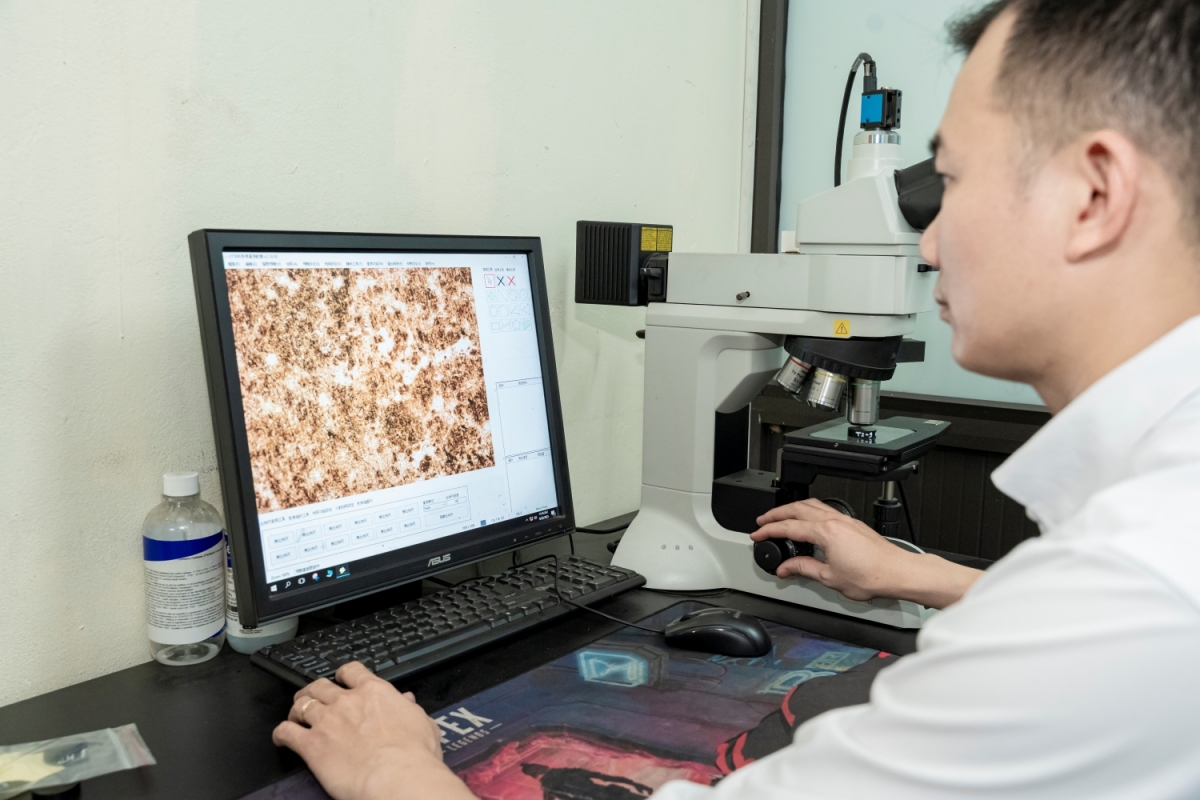

2. Soi Kim Tương (Metallography Inspection)

Đối với đơn hàng xuất khẩu hoặc lô hàng đầu tiên của khách hàng mới, chúng tôi thực hiện kiểm tra cấu trúc tổ chức tế vi:

Quy Trình:

Cắt ngang kìm ở 2 vị trí: lưỡi cắt và thân kìm
Đúc mẫu vào nhựa Bakelite
Mài bóng từ giấy nhám 180 → 2000 grit → đánh bóng bột kim cương 1 micron
Ăn mòn bằng Nital 2-4%
Soi kính hiển vi phóng đại 200-1000x

Những Gì Cần Kiểm Tra:

Tại lưỡi cắt (sau tôi cao tần):

Cấu trúc: Martensite kim mịn >95%
Không có Ferrite tự do (màu trắng sáng) – dấu hiệu thoát Carbon
Không có vết nứt vi mô
Độ sâu vùng tôi cứng: 2-3mm (Martensite), phía trong là Tempered Martensite/Troostite

Tại thân kìm (sau tôi & ram thể tích):

Cấu trúc: Tempered Martensite hoặc Troostite >95%
Không có Ferrite tự do hoặc Pearlite thô
Độ mịn hạt: ASTM Grain Size 7-9
Tạp chất phi kim (Sulfide, Oxide): <0.5% diện tích, phân bố đều

3. Test Cắt Dây Thực Tế (Wire Cutting Test)

Đây là test quan trọng nhất, kiểm chứng trực tiếp khả năng làm việc của kìm:

Thiết Bị: Máy test cắt dây tự động hoặc test thủ công

Quy Trình:

Chuẩn bị dây thép đường kính chuẩn (ví dụ φ2.5mm cho kìm 160mm)
Kẹp dây vào lưỡi cắt, cắt với lực kẹp tiêu chuẩn (theo DIN ISO 5749)
Kiểm tra: Dây phải đứt sạch trong 1-2 lần kẹp, không bị dập bẹp hoặc kéo dài
Lặp lại test 50-100 lần, kiểm tra lưỡi cắt có bị mòn, mẻ không

Tiêu Chuẩn Đạt:

Cắt đứt dây 100% trong 1 lần kẹp
Sau 100 lần cắt, lưỡi cắt không có vết mẻ nhìn thấy bằng mắt thường
Độ mòn lưỡi cắt <0.05mm sau 1000 lần cắt

4. Test Độ Bền Chốt Xoay (Joint Fatigue Test)

Test này đánh giá độ bền mỏi của chốt xoay và cổ kìm:

Quy Trình:

Gắn kìm vào máy test mỏi tự động
Máy tự động mở-đóng kìm với tải trọng 50% lực kẹp tối đa
Ghi nhận số chu kỳ đến khi xuất hiện vết nứt hoặc gãy

Tiêu Chuẩn:

DIN ISO 5745 yêu cầu: >10,000 chu kỳ
Wiha yêu cầu: >50,000 chu kỳ
Công Danh cam kết: >30,000 chu kỳ (trung bình 45,000-60,000 chu kỳ)

Báo Cáo Chất Lượng (Quality Report)

Mỗi lô hàng sau khi hoàn thành đều được cung cấp Báo Cáo Chất Lượng chi tiết bao gồm:

Biểu đồ nhiệt độ - thời gian: Chứng minh quá trình nung và tôi đúng tiêu chuẩn
Biểu đồ Carbon Potential - thời gian: Chứng minh không thoát Carbon
Bảng đo độ cứng chi tiết: Ít nhất 20 điểm đo cho mỗi 1000 con kìm
Ảnh kim tương: Nếu có yêu cầu (phụ phí 500,000-1,000,000 VNĐ/mẫu)
Kết quả test cắt dây: Video hoặc ảnh chứng minh
Certificate of Quality (CQ): Có chữ ký kỹ sư và con dấu công ty

Định dạng: PDF chất lượng cao, có thể cung cấp bản tiếng Anh cho đơn hàng xuất khẩu.

Khách Hàng Tiêu Biểu & Minh Chứng Thực Tế

Wiha Việt Nam – Thương Hiệu Dụng Cụ Cầm Tay Số 1 Của Đức

Giới thiệu: Wiha là thương hiệu 110 năm tuổi từ Schonach, Black Forest, Đức, chuyên sản xuất dụng cụ cầm tay cao cấp cho thợ cơ khí, thợ điện chuyên nghiệp. Sản phẩm Wiha được tin dùng bởi BMW, Mercedes-Benz, Airbus, Siemens...

Yêu Cầu Khắt Khe:

Độ cứng lưỡi cắt: 62-64 HRC ±0.5 HRC (sai số rất nhỏ)
Không thoát Carbon: Kiểm tra kim tương 100% lô hàng đầu, phát hiện 1 mẫu thoát Carbon → từ chối cả lô
Bề mặt Plating Ready: Bề mặt phải sạch kim loại, sẵn sàng mạ Niken-Crom mà không cần xử lý thêm
Giao hàng đúng hẹn: Trễ 1 ngày → phạt 2% giá trị đơn hàng

Hợp Tác Với Công Danh: Từ năm 2019, Wiha Việt Nam tin tưởng giao toàn bộ công đoạn nhiệt luyện kìm cắt, kìm kẹp, kìm mũi nhọn cho Công Danh. Khối lượng: 30-50 tấn/tháng.

Kết Quả:

Tỷ lệ đạt chuẩn: 99.8% (so với 92-95% của đơn vị cũ)
Không có lần nào trễ hẹn trong 5 năm
Tỷ lệ khiếu nại từ khách hàng cuối (người dùng Wiha ở Đức, Mỹ): Giảm từ 2.3% xuống 0.4%
Wiha đánh giá Công Danh là "Đối tác chiến lược" và mời tham gia chương trình cải tiến sản phẩm

Thịnh Tường – Nhà Sản Xuất Linh Kiện Xuất Khẩu Mỹ

Giới thiệu: Thịnh Tường là công ty Việt Nam chuyên sản xuất kìm, kéo, dụng cụ cầm tay xuất khẩu sang Mỹ dưới các thương hiệu OEM như Husky, Craftsman, Stanley...

Thách Thức: Năm 2023, khách hàng Mỹ yêu cầu nâng cấp chất lượng kìm, đặc biệt là tuổi thọ lưỡi cắt (từ 10,000 lên 25,000 lần cắt). Đơn vị nhiệt luyện cũ không đáp ứng được.

Giải Pháp Công Danh:

Tư vấn chuyển từ thép C70 sang Chrome-Vanadium cho dòng kìm cao cấp
Áp dụng quy trình Tôi Kép: Thân 46 HRC + Lưỡi 63 HRC
Kiểm soát Cp ±0.02% để chống thoát Carbon
Rửa siêu âm 100% để chuẩn bị cho mạ Niken sáng

Kết Quả:

Tuổi thọ lưỡi cắt tăng từ 12,000 lên 35,000 lần cắt (vượt yêu cầu)
Tỷ lệ trả hàng giảm từ 8% xuống 1.2%
Khách hàng Mỹ hài lòng, tăng đơn hàng từ 60 tấn/tháng lên 80-120 tấn/tháng
Thịnh Tường ký hợp đồng dài hạn 3 năm với Công Danh

Các Đơn Vị OEM Khác

Ngoài Wiha và Thịnh Tường, Công Danh còn phục vụ:

Camex (chuỗi cung ứng Samsung): Kìm mũi nhọn chính xác cho lắp ráp điện tử
Công ty Á Châu: Kìm cắt dây điện xuất khẩu Nhật, Hàn
Công ty Thành Phát: Kìm kẹp ống, kìm cộng lực xuất khẩu EU
Các xưởng cơ khí nhỏ: Sản xuất kìm phổ thông cho thị trường nội địa

Tổng khối lượng: 150-200 tấn kìm/tháng, chiếm ~20% tổng công suất của Công Danh.

Nâng Tầm Chất Lượng Kìm Việt Ngang Chuẩn Đức Ngay Tại Việt Nam

Trong quá khứ, nhiều nhà sản xuất kìm Việt Nam tin rằng để đạt chất lượng Đức, bắt buộc phải gửi hàng sang Đức/Đài Loan để nhiệt luyện, tốn kém chi phí vận chuyển (5,000-8,000 USD/container), thời gian (2-3 tháng khứ hồi), và rủi ro hải quan.

Ngày nay, với Nhiệt Luyện Công Danh, Quý khách có thể:

Đạt chất lượng ngang Wiha/Knipex ngay tại Việt Nam
Tiết kiệm chi phí vận chuyển 100%
Rút ngắn thời gian sản xuất từ 3 tháng xuống 15-20 ngày
Linh hoạt điều chỉnh tiến độ theo nhu cầu
Được tư vấn kỹ thuật trực tiếp bằng tiếng Việt

Điều này mở ra cơ hội lớn cho các nhà sản xuất kìm Việt Nam cạnh tranh trực tiếp với Trung Quốc, Đài Loan trên thị trường xuất khẩu Đức, Mỹ, Nhật.

Gửi Mẫu Test Miễn Phí – Kiểm Chứng Độ Cứng Lưỡi 64 HRC

Bạn Đang Nghi Ngờ Về Chất Lượng Nhiệt Luyện Kìm Của Mình?

Hãy gửi ngay 5-10 phôi kìm cho Công Danh. Chúng tôi sẽ xử lý nhiệt luyện MIỄN PHÍ theo quy trình Tôi Kép chuẩn Wiha, kèm theo Báo Cáo Đo Độ Cứng chi tiết. Quý khách có thể tự test cắt dây hoặc gửi mẫu đến lab kiểm định độc lập để xác nhận chất lượng.

Quy Trình Đơn Giản:

Gửi 5-10 phôi kìm (chưa nhiệt luyện) cho chúng tôi
Chúng tôi xử lý miễn phí trong 4-6 ngày làm việc
Nhận lại mẫu kèm Báo Cáo Đo Độ Cứng (thân + lưỡi riêng biệt)
Quý khách tự test cắt dây thực tế, so sánh với kìm từ nhà cung cấp hiện tại
Nếu hài lòng, tiến hành đặt hàng chính thức với giá ưu đãi

Điều Kiện Áp Dụng: Đơn hàng dự kiến từ 500kg trở lên. Quý khách chỉ chịu phí vận chuyển mẫu (thường 200,000-400,000 VNĐ hai chiều).

Tư Vấn Chọn Mác Thép Miễn Phí

Trước khi quyết định sản xuất, hãy để kỹ sư của chúng tôi tư vấn:

Nên dùng C70 hay Chrome-Vanadium?
Độ cứng lưỡi cắt nên là 62, 63 hay 64 HRC?
Có cần mạ Niken-Crom không? Loại mạ nào tối ưu?
Chi phí dự kiến cho 1 tấn kìm là bao nhiêu?

Tư vấn 100% miễn phí, không ràng buộc.

Liên Hệ Ngay Để Đăng Ký:

Hotline: 0899.17.8686 (Ms. Huệ - Chuyên viên kỹ thuật kìm cao cấp)
Zalo OA: 0899.17.8686 - Tư vấn nhanh 24/7, gửi hình ảnh sản phẩm trực tiếp
Email: nhietluyencongdanh@gmail.com (Gửi bản vẽ, yêu cầu kỹ thuật, nhận tư vấn trong 2 giờ)
Địa chỉ nhà máy: Cụm công nghiệp Trường An, Xã An Khánh, Thành phố Hà Nội
Giờ làm việc: Thứ 2 - Thứ 7: 7h30 - 17h30 | Chủ nhật: 8h00 - 12h00
Hotline hỗ trợ kỹ thuật khẩn cấp: 0899.17.8686 (24/7)

Hành Động Ngay:

Đăng ký làm mẫu miễn phí – Gửi 5-10 phôi kìm, nhận lại kìm hoàn chỉnh + Báo cáo độ cứng chi tiết
Tư vấn chọn vật liệu miễn phí – C70 hay Cr-V? Độ cứng lưỡi nên là bao nhiêu?
Nhận báo giá chi tiết – So sánh chi phí và lợi ích giữa các phương án
Tham quan nhà máy – Chứng kiến công nghệ Lò Băng Tải, Tôi Cao Tần, Rửa Siêu Âm
Xem video test cắt dây – So sánh kìm Công Danh vs kìm thông thường

Ưu Đãi Đặc Biệt Cho Khách Hàng Mới:

Làm mẫu miễn phí: Trị giá 3-6 triệu VNĐ cho đơn hàng dự kiến >500kg
Giảm 12% đơn hàng đầu tiên: Áp dụng cho đơn hàng từ 1 tấn trở lên
Hợp đồng dài hạn: Giảm 25-30%, báo giá cố định 6-12 tháng, ưu tiên xử lý
Hỗ trợ tìm nguồn thép: Kết nối với nhà cung cấp thép C70, Cr-V uy tín, giá tốt
Tư vấn quy trình mạ điện: Giới thiệu xưởng mạ Niken-Crom chất lượng cao

Nhiệt Luyện Công Danh - Đối Tác Tin Cậy Của Wiha, Thịnh Tường. Chuyên Gia Nhiệt Luyện Kìm Cao Cấp Theo Tiêu Chuẩn DIN ISO 5749/5745. Công Nghệ Tôi Kép: Thân Dẻo Dai 45-48 HRC - Lưỡi Cắt Siêu Cứng 62-64 HRC. Rửa Siêu Âm 100% - Kiểm Soát Cp ±0.02% - Năng Suất 900 Tấn/Tháng. Nâng Tầm Kìm Việt Ngang Chuẩn Đức!
