Nhiệt Luyện Khung Càng Bánh Xe Công Nghiệp Chuẩn Xuất Khẩu | Thấm Carbon-Nitơ Chống Mài Mòn Rãnh Bi

Thứ Sáu, 12/12/2025

CAS Media

Trong ngành sản xuất xe đẩy công nghiệp, thiết bị vận chuyển hàng hóa, 70-80% hư hỏng bánh xe xoay (swivel caster) đến từ hai nguyên nhân: kẹt bi/rơ lắc cổ xoay do mài mòn rãnh bi (raceway), và cong vênh khung càng dưới tải trọng nặng. Tại Nhiệt Luyện Công Danh, chúng tôi áp dụng công nghệ Thấm Carbon-Nitơ (Carbonitriding) trên lò băng tải liên tục, tạo lớp vỏ cứng >600 HV (55 HRC) bảo vệ rãnh bi khỏi mài mòn, trong khi lõi thép vẫn dẻo dai chịu va đập. Kết hợp rửa siêu âm loại bỏ dầu dập, kiểm soát khí quyển ±0.02%, tạo bề mặt sáng bóng sẵn sàng cho mạ kẽm/Crom, đáp ứng tiêu chuẩn xuất khẩu khắt khe.

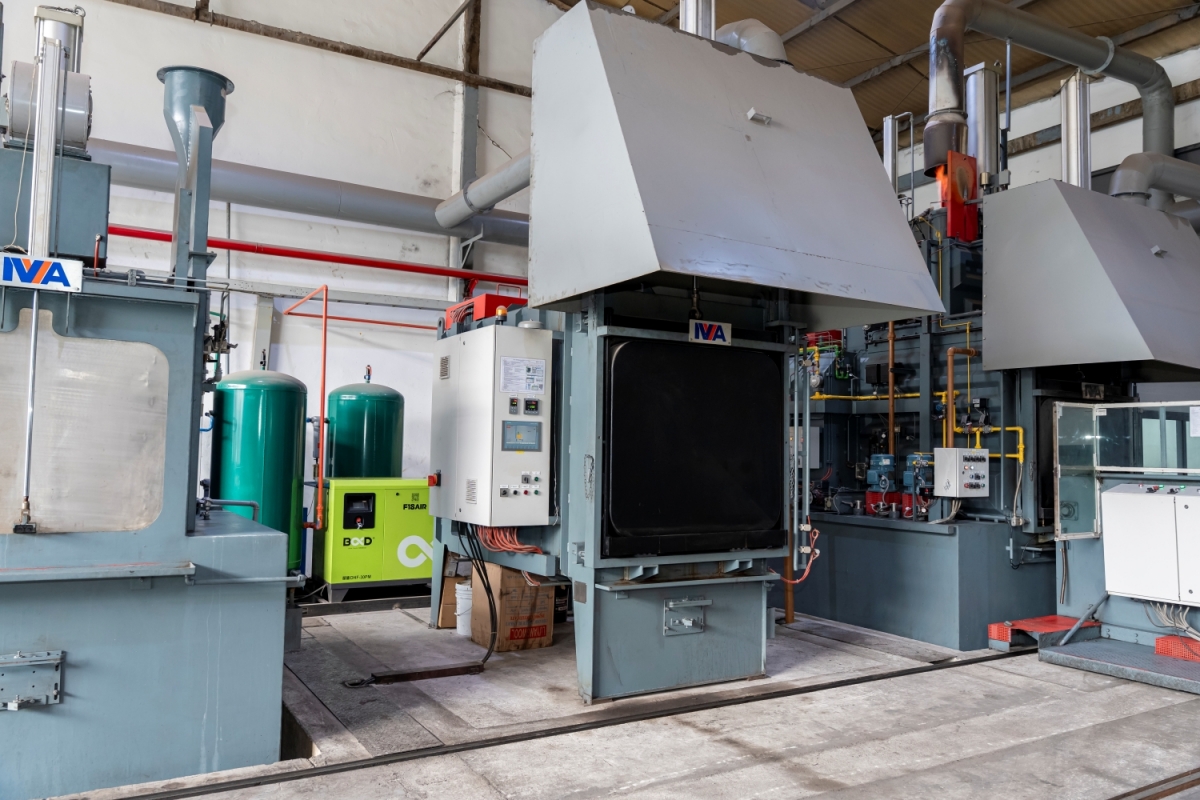

Giải Pháp Thấm Carbon/Nitơ Trên Lò Băng Tải Liên Tục - Tối Ưu Độ Cứng Bề Mặt Cho Thép Dập SPCC/SPHC

Ba Vấn Đề "Chí Mạng" Của Khung Càng Bánh Xe Không Nhiệt Luyện

Bối Cảnh Thị Trường – Yêu Cầu Khắt Khe Từ Xuất Khẩu Mỹ/Âu

Khung càng bánh xe (Caster Fork) là bộ phận chịu lực quan trọng nhất của bánh xe xoay công nghiệp, quyết định khả năng mang tải, độ bền và tuổi thọ của toàn bộ hệ thống xe đẩy. Tại Mỹ và châu Âu, các tiêu chuẩn như ANSI/ICWM B45.10 (Mỹ), EN 12532 (Châu Âu) quy định nghiêm ngặt về khả năng chịu tải tĩnh, tải động, và số chu kỳ hoạt động tối thiểu:

Tải trọng tĩnh (Static Load): 300-2,000 kg/bánh xe tùy loại
Tải trọng động (Dynamic Load): Thường bằng 60-80% tải trọng tĩnh
Chu kỳ xoay: Tối thiểu 50,000-100,000 vòng xoay 360° mà không bị kẹt, rơ lắc
Độ bền mỏi: Chịu được 500,000-1,000,000 chu kỳ tải trọng động mà không gãy càng

Để đáp ứng các yêu cầu này, khung càng bánh xe phải có sự kết hợp hoàn hảo giữa độ cứng bề mặt (chống mài mòn) và độ dẻo dai lõi (chống gãy). Tuy nhiên, 70-80% khung càng sản xuất nội địa không qua nhiệt luyện hoặc nhiệt luyện sơ sài đều gặp ba vấn đề "chí mạng" sau:

Vấn Đề 1: Kẹt Bi, Rơ Lắc Cổ Xoay (Swivel Failure) – Nguyên Nhân Hư Hỏng Số 1

Cơ Chế Hoạt Động Của Bánh Xe Xoay:

Bánh xe xoay (Swivel Caster) có cơ chế xoay 360° nhờ hệ thống bi đỡ (ball bearing) chạy trong rãnh bi (raceway) được gia công trên khung càng và tấm đế (top plate). Cấu trúc gồm:

Rãnh bi phía trên (Upper Raceway): Gia công trên tấm đế (top plate), chịu tải trọng thẳng đứng
Rãnh bi phía dưới (Lower Raceway): Gia công trên khung càng (fork), chịu cả tải trọng thẳng đứng và lực ngang khi xoay
Viên bi thép (Steel Balls): Thường đường kính 4-8mm, chất liệu thép ổ bi GCr15 (độ cứng 60-65 HRC)
Tổng số bi: 15-40 viên tùy kích thước bánh xe

Vấn Đề Mài Mòn Rãnh Bi – "Sát Thủ Thầm Lặng":

Khung càng bánh xe thường được dập (stamping) từ thép Carbon thấp như SPCC (Cold-rolled Steel), SPHC (Hot-rolled Steel), hoặc SS400 để dễ dập định hình phức tạp và tiết kiệm chi phí. Tuy nhiên, độ cứng của các loại thép này ở trạng thái nguội chỉ đạt:

SPCC: HV 120-150 (tương đương HRB 65-75, rất mềm)
SPHC: HV 110-140
SS400: HV 130-160

Trong khi đó, viên bi thép GCr15 có độ cứng 60-65 HRC (≈800-900 HV) – cứng gấp 6-7 lần khung càng.

Hệ Quả Nghiêm Trọng:

Khi bánh xe chịu tải trọng, viên bi tạo ra ứng suất tiếp xúc (contact stress) cực lớn tại điểm tiếp xúc với rãnh bi. Theo công thức Hertz Contact Stress:

σ = √(F × E / π × r)

Trong đó:

F = Lực tác động (N)
E = Modulus đàn hồi (GPa)
r = Bán kính tiếp xúc (mm)

Ví dụ thực tế: Bánh xe tải 500kg, có 30 viên bi đỡ, mỗi viên bi chịu trung bình 16.7kg (≈164N). Ứng suất tiếp xúc tại điểm tiếp xúc có thể lên tới 2,000-3,000 MPa (2-3 GPa) – vượt xa giới hạn chảy của thép SPCC (chỉ 200-250 MPa).

Kết quả:

a) Lõm rãnh bi (Raceway Indentation):

Bề mặt rãnh bi bị biến dạng dẻo, tạo "hố lõm" sâu 0.05-0.20mm tại vị trí tiếp xúc với bi
Các hố lõm này không đồng đều, tạo "điểm cứng" khi bi lăn qua
Thời gian xuất hiện: Sau 500-3,000 giờ làm việc (2-12 tháng) tùy tải trọng

b) Mòn tróc bề mặt (Surface Spalling):

Vật liệu bề mặt rãnh bi bị tróc từng mảnh nhỏ (0.5-2mm) do mỏi tiếp xúc
Tạo bụi kim loại (metal debris) làm bẩn mỡ bôi trơn, tăng ma sát
Viên bi bị mắc vào các vết tróc, gây tiếng kêu (noise) và rung lắc (vibration)

c) Kẹt bi (Ball Lock-up):

Khi rãnh bi bị lõm nghiêm trọng, viên bi không còn lăn trơn tru mà bị "kẹt" trong hố lõm
Bánh xe xoay rất nặng, cần lực xoay gấp 3-5 lần bình thường
Trong trường hợp xấu, bánh xe không xoay được nữa, chỉ có thể di chuyển thẳng

d) Vỡ bi (Ball Fracture):

Do rãnh bi không đều, viên bi chịu ứng suất tập trung bất thường
Bi bị nứt hoặc vỡ thành nhiều mảnh, làm hỏng toàn bộ hệ thống xoay
Rất nguy hiểm vì mảnh bi văng ra có thể gây thương tích

Tiêu Chuẩn Quốc Tế Về Độ Cứng Rãnh Bi:

Để tránh mài mòn sớm, các tiêu chuẩn quốc tế yêu cầu:

ANSI/ICWM B45.10 (Mỹ): Độ cứng rãnh bi tối thiểu 50 HRC (≈550 HV) cho bánh xe Heavy Duty
EN 12532 (Châu Âu): Độ cứng rãnh bi 52-58 HRC (580-700 HV) tùy tải trọng
JIS B9001 (Nhật Bản): Độ cứng rãnh bi 55-60 HRC (650-800 HV) cho ứng dụng công nghiệp nặng

So sánh: Rãnh bi không nhiệt luyện (HV 120-150) chỉ đạt 20-25% yêu cầu tiêu chuẩn. Đây là lý do tại sao 80% khung càng không qua nhiệt luyện bị loại ngay từ vòng kiểm tra đầu tiên khi xuất khẩu.

Vấn Đề 2: Cong Càng (Bending Deformation) – Mất An Toàn & Thẩm Mỹ

Cơ Chế Cong Vênh Dưới Tải Trọng:

Khung càng bánh xe chịu hai loại ứng suất chính:

a) Ứng suất uốn (Bending Stress):

Khi xe chở hàng, trọng lượng tạo mô-men uốn tại cổ càng (fork neck)
Theo công thức: σ = M × y / I, trong đó M là mô-men uốn, I là mô-men quán tính tiết diện
Nếu σ > Giới hạn chảy (Yield Strength) của vật liệu → biến dạng vĩnh cửu

b) Ứng suất kéo/nén (Tensile/Compressive Stress):

Mặt trên càng chịu kéo, mặt dưới chịu nén
Nếu vật liệu quá mềm, cả hai mặt đều biến dạng dẻo

Giới Hạn Chảy Của Thép Dập Thông Thường:

SPCC: 200-250 MPa
SPHC: 180-230 MPa
SS400: 245 MPa (giá trị danh nghĩa)

Ứng Suất Thực Tế Trên Càng Bánh Xe:

Với bánh xe tải 500kg, chiều dài càng 150mm, độ dày thành 3mm, ứng suất uốn tại cổ càng có thể đạt 300-400 MPa – vượt xa giới hạn chảy của SPCC/SPHC.

Hậu Quả:

a) Càng bị doãi ra (Fork Spreading):

Hai nhánh càng bị đẩy ra xa nhau, khoảng cách giữa hai nhánh tăng từ 5-15mm
Bánh xe lắp giữa hai càng bị lỏng, lắc ngang
Trong trường hợp nghiêm trọng, bánh xe rơi ra khỏi càng

b) Càng bị cong xuống (Fork Sagging):

Đầu càng cong xuống so với mặt phẳng ngang ban đầu
Bánh xe không còn tiếp xúc hoàn toàn với mặt đất, chỉ chạm một phần
Gây mòn không đều bánh xe, giảm khả năng mang tải

c) Xoắn càng (Fork Twisting):

Khi chịu lực ngang (ví dụ khi đẩy xe vào góc), càng bị xoắn
Hai nhánh càng không còn song song, gây kẹt bánh xe

Mức Độ Ảnh Hưởng:

An toàn: Càng cong/doãi làm mất cân bằng xe đẩy, tăng nguy cơ đổ hàng
Thẩm mỹ: Sản phẩm trông "hỏng" ngay cả khi chưa hỏng chức năng
Lắp ráp: Không lắp được bánh xe mới vì kích thước thay đổi
Xuất khẩu: 100% bị loại khi kiểm tra, vi phạm tiêu chuẩn ANSI/EN về độ thẳng cho phép (≤1mm/100mm chiều dài)

Vấn Đề 3: Khó Mạ Kẽm/Crom (Plating Issues) – "Nỗi Ác Mộng" Của Xưởng Gia Công

Tại Sao Khung Càng Bánh Xe Phải Mạ?

95% khung càng bánh xe xuất khẩu đều yêu cầu mạ bề mặt để:

Chống gỉ (Corrosion Resistance): Bánh xe thường làm việc trong môi trường ẩm ướt, có hóa chất (nhà kho, bệnh viện, nhà máy thực phẩm...)
Thẩm mỹ (Aesthetic): Bề mặt sáng bóng, màu đồng đều
Giảm ma sát (Lubricity): Lớp mạ Kẽm/Crom có hệ số ma sát thấp hơn thép trần
Tăng tuổi thọ: Lớp mạ bảo vệ thép nền khỏi mài mòn hóa học

Các Loại Mạ Phổ Biến:

Mạ Kẽm trắng (White Zinc): Lớp Kẽm 8-12 micron, giá rẻ, chống gỉ trung bình
Mạ Kẽm vàng (Yellow Zinc Chromate): Lớp Kẽm + Chromate vàng, chống gỉ tốt hơn
Mạ Kẽm đen (Black Zinc): Thẩm mỹ cao, chống gỉ tốt
Mạ Crom (Chrome Plating): Sáng bóng như gương, chống gỉ xuất sắc, giá cao
Phủ bột tĩnh điện (Powder Coating): Màu sắc đa dạng, chống gỉ tốt, giá phải chăng

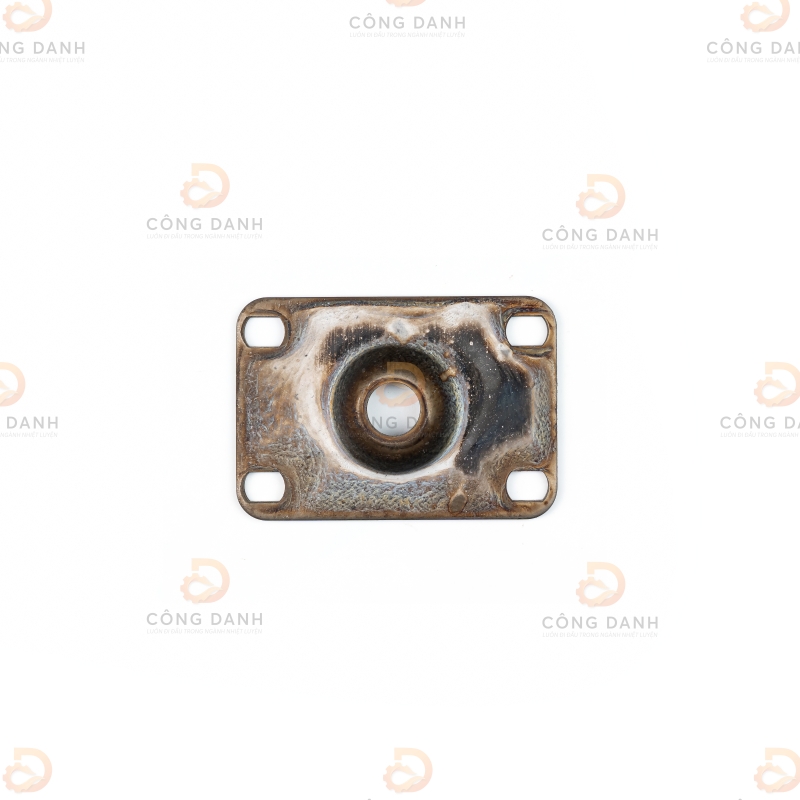

Vấn Đề Của Nhiệt Luyện Lò Mẻ Truyền Thống:

Khi nhiệt luyện bằng lò mẻ (batch furnace) không kiểm soát khí quyển, bề mặt khung càng sẽ gặp 4 vấn đề nghiêm trọng:

a) Muội Than (Carbon Soot):

Dầu dập (stamping oil) còn sót trên bề mặt bị nhiệt phân (pyrolysis) ở 800-850°C, tạo lớp muội than đen bám chặt
Lớp muội than dày 0.01-0.05mm, không thể tẩy sạch bằng kiềm thông thường
Khi mạ điện, ion kim loại (Zn²⁺, Cr³⁺) không bám được vào lớp muội than
Kết quả: Lớp mạ bị "đốm trắng" (white spots) – những vùng không có mạ

b) Oxit Sắt (Iron Oxide - Scale):

Nếu khí quyển lò có Oxy tự do, bề mặt thép bị oxy hóa tạo lớp oxit Fe₂O₃, Fe₃O₄ dày 0.02-0.10mm
Lớp oxit màu xám đen, thô ráp, bám chặt trên thép
Phải tẩy axit (pickling) bằng HCl hoặc H₂SO₄ để loại bỏ → tốn thêm 3,000-5,000 VNĐ/kg
Tẩy axit quá mạnh → thoát Carbon bề mặt, giảm độ cứng
Tẩy axit không sạch → lớp mạ vẫn bị bong tróc

c) Bong Tróc Lớp Mạ (Plating Delamination):

Do muội than/oxit còn sót, lớp mạ Kẽm không bám chặt vào nền thép
Sau vài tuần/tháng, lớp mạ bị bong từng mảng, để lộ thép nền, tạo vết ố xấu xí
Đây là lỗi ngoại quan nghiêm trọng, 100% bị trả hàng khi xuất khẩu

d) Không Đồng Đều Màu Sắc (Color Inconsistency):

Các vùng có muội than/oxit nhiều sẽ mạ mỏng hơn → màu sáng hơn
Các vùng sạch mạ dày hơn → màu tối hơn
Kết quả: Khung càng có nhiều màu khác nhau (loang lổ), không thẩm mỹ

Hệ Quả Kinh Tế:

Chi phí tẩy axit tăng: 3,000-5,000 VNĐ/kg
Tỷ lệ phế phẩm tăng: 15-30% sản phẩm bị bong mạ
Thời gian sản xuất kéo dài: Thêm 2-3 ngày cho công đoạn tẩy-mạ lại
Mất uy tín với khách hàng: Hàng xuất khẩu bị trả về

Case Study Thực Tế: Năm 2022, một công ty sản xuất bánh xe tại Bình Dương xuất 1 container (8 tấn) khung càng sang Mỹ. Sau khi lắp ráp, khách hàng phát hiện 35% khung càng bị bong mạ Kẽm từng mảng lớn. Nguyên nhân: Nhiệt luyện bằng lò mẻ cũ, bề mặt có nhiều muội than và oxit, tẩy axit không sạch. Chi phí thiệt hại: 250 triệu VNĐ (thu hồi hàng + mạ lại + vận chuyển) + mất đơn hàng tiếp theo trị giá 2 tỷ VNĐ. Sau sự cố, công ty đã chuyển sang sử dụng dịch vụ nhiệt luyện tại Công Danh, vấn đề hoàn toàn biến mất.

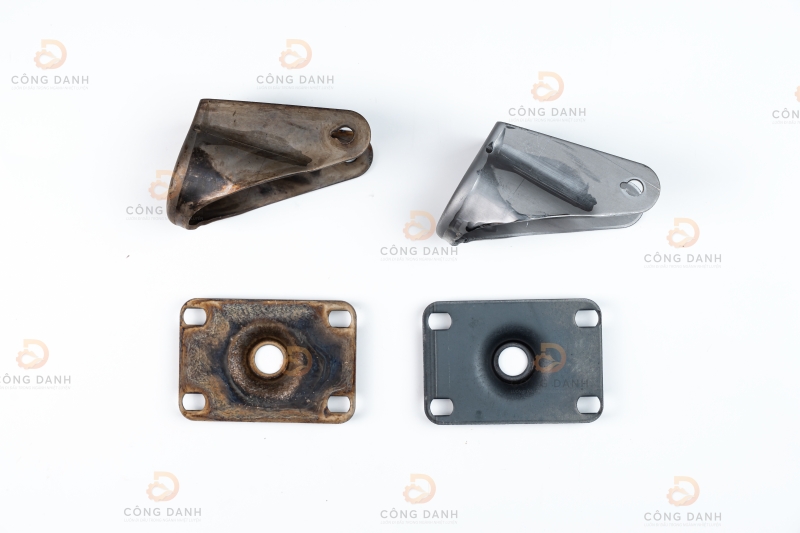

Giải Pháp Công Nghệ Từ Công Danh: Thấm Carbon-Nitơ (Carbonitriding) – "Giáp Sắt" Bảo Vệ Rãnh Bi

Tại Sao Không Phải Là Tôi Thể Tích (Through Hardening)?

Nhiều người nghĩ rằng để tăng độ cứng khung càng, chỉ cần "tôi cứng toàn bộ" (through hardening) – nghĩa là nung nóng rồi nhúng nhanh vào dầu/nước để tạo Martensite cứng. Tuy nhiên, phương pháp này hoàn toàn không phù hợp với khung càng bánh xe vì:

1. Thép Dập Tấm Mỏng Không Thể Tôi Cứng Sâu:

Khung càng thường dập từ tấm thép dày 2-5mm
Thép SPCC/SPHC có hàm lượng Carbon rất thấp (C: 0.08-0.15%) – không đủ Carbon để tạo Martensite
Nếu ép buộc tôi nước, chỉ đạt độ cứng 35-42 HRC (thấp), không đủ để chống mài mòn

2. Biến Dạng Cực Lớn:

Tôi thể tích tạo ứng suất nhiệt và ứng suất chuyển pha khổng lồ
Chi tiết dập mỏng, hình dạng phức tạp (có góc cong, lỗ, rãnh) cực kỳ dễ cong vênh, xoắn
Độ cong có thể lên tới 5-10mm – không thể sử dụng được

3. Giòn – Dễ Gãy:

Nếu đạt được độ cứng cao (>50 HRC) bằng tôi thể tích, toàn bộ càng sẽ cực kỳ giòn
Khi chịu va đập (ví dụ xe đẩy va vào vật cản), càng bị nứt hoặc gãy đột ngột
Rất nguy hiểm vì xe đẩy có thể đổ, gây thương tích cho người vận hành

4. Không Kinh Tế:

Phải dùng thép Carbon trung bình/cao (C45, C60) thay vì SPCC/SPHC → tăng giá thép gấp 1.5-2 lần
Chi tiết dập từ thép Carbon cao khó hơn nhiều (cần lực dập lớn, mòn khuôn nhanh)

Giải Pháp Tối Ưu: Thấm Carbon-Nitơ (Carbonitriding) – Vỏ Cứng, Lõi Dẻo

Carbonitriding Là Gì?

Carbonitriding (ký hiệu công nghệ: CbN hoặc NCbH) là quá trình thấm đồng thời Carbon (C) và Nitơ (N) vào lớp bề mặt thép ở nhiệt độ 800-870°C trong môi trường khí quyển kiểm soát (Endogas + Ammonia). Đây là biến thể cải tiến của quá trình Carburizing (chỉ thấm Carbon), với ưu điểm vượt trội cho thép dập tấm mỏng.

Cơ Chế Hoạt Động:

Bước 1 - Nung Nóng Trong Khí Quyển Giàu Carbon & Nitơ:

Khung càng được đưa vào lò ở nhiệt độ 800-850°C (thấp hơn Carburizing thông thường 900-930°C)
Khí quyển lò gồm: Endogas (CO + H₂ + N₂) + khí Ammonia (NH₃) 2-5%
Tại nhiệt độ cao, NH₃ phân hủy thành Nitơ nguyên tử và Hydro: 2NH₃ → 2N + 3H₂
Cả Carbon (từ CO) và Nitơ (từ NH₃) đều khuếch tán vào bề mặt thép

Bước 2 - Khuếch Tán Vào Lớp Bề Mặt:

Carbon và Nitơ khuếch tán vào mạng tinh thể của thép, tạo dung dịch rắn (solid solution)
Độ sâu khuếch tán: 0.03-0.50mm tùy thời gian thấm (1-6 giờ)
Hàm lượng Carbon bề mặt: 0.6-0.9%
Hàm lượng Nitơ bề mặt: 0.1-0.4%

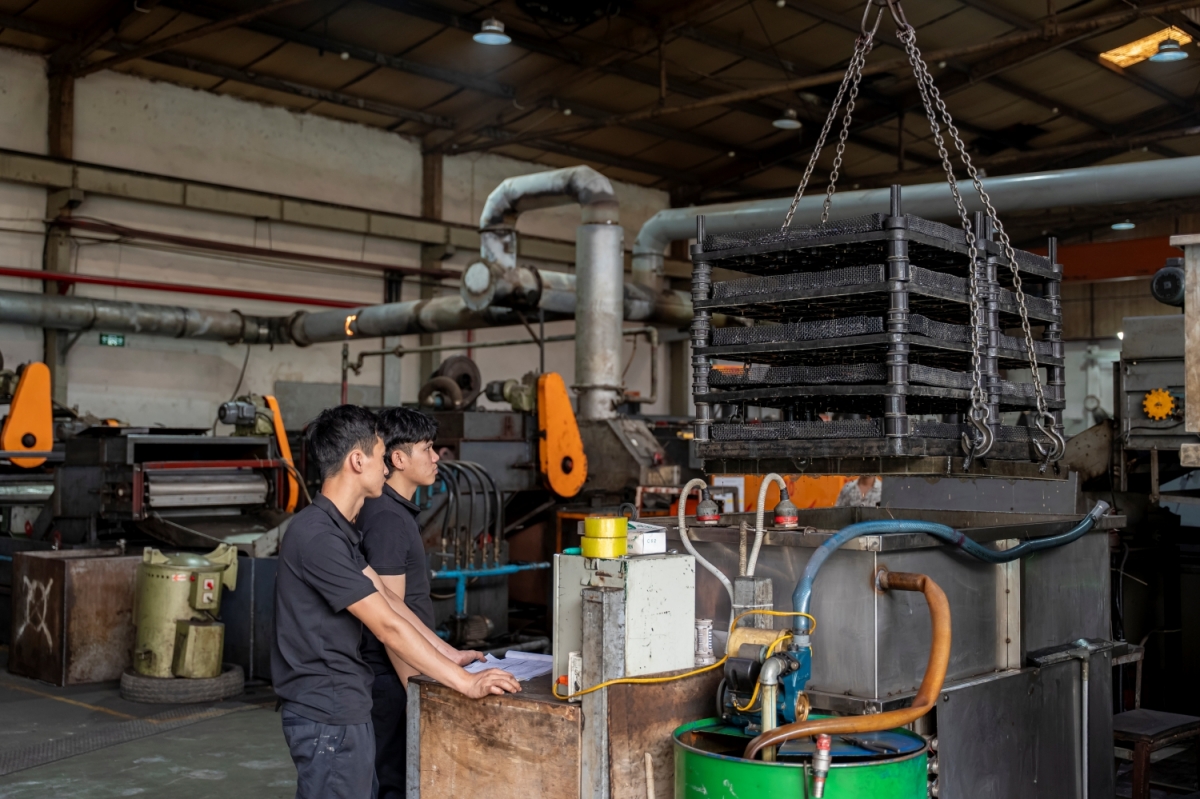

Bước 3 - Tôi Trực Tiếp Từ Lò (Direct Quenching):

Sau khi thấm xong, khung càng được làm nguội nhanh bằng dầu hoặc dung dịch Polymer
Lớp bề mặt giàu C và N chuyển thành Martensite + Iron Nitride (Fe₂-₃N, Fe₄N)
Lõi thép vẫn giữ nguyên cấu trúc Ferrite + Pearlite mềm, dẻo

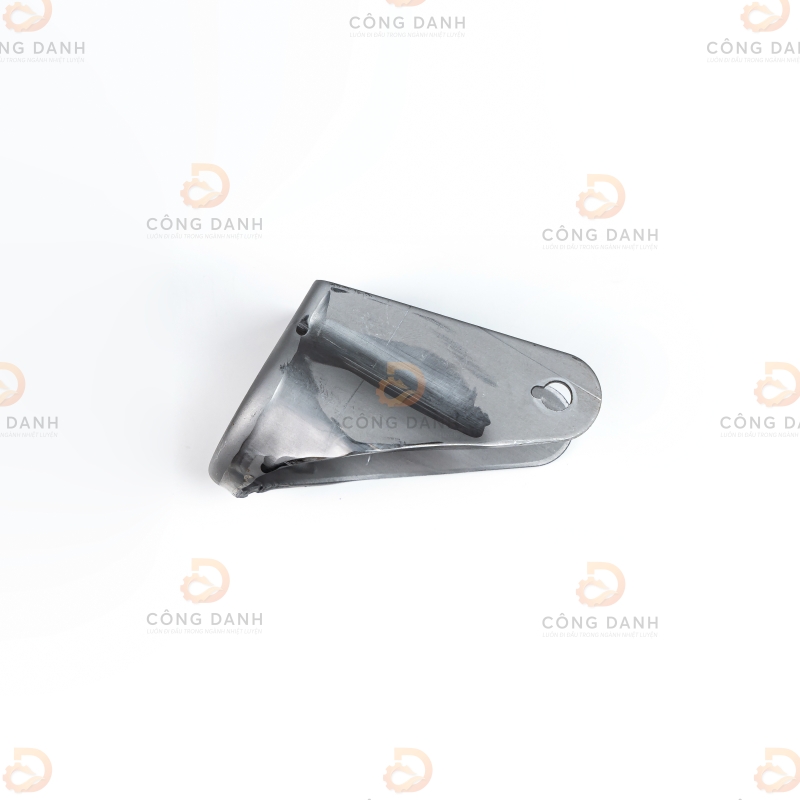

Kết Quả Cuối Cùng:

Lớp vỏ cứng (Hard Case): 600-750 HV (tương đương 55-62 HRC), độ sâu 0.03-0.50mm
Lõi dẻo (Tough Core): 120-180 HV (HRB 65-85), dẻo dai, hấp thụ va đập
Gradient độ cứng: Độ cứng giảm dần từ bề mặt vào lõi, không có ranh giới đột ngột → tránh bong tróc lớp cứng

Ba Lợi Ích Vượt Trội Của Carbonitriding So Với Carburizing Thông Thường

Lợi Ích 1: Nhiệt Độ Thấm Thấp Hơn → Biến Dạng Cực Nhỏ

Thông số	Carburizing	Carbonitriding
Nhiệt độ thấm	900-930°C	800-870°C
Thời gian thấm (cho 0.5mm)	4-6 giờ	2-4 giờ
Biến dạng	0.5-1.5mm	0.1-0.3mm
Độ cứng bề mặt	700-800 HV	600-750 HV

Giải thích: Nhiệt độ thấm thấp hơn 50-100°C nghĩa là:

Ứng suất nhiệt nhỏ hơn → ít cong vênh
Hạt Austenit không lớn lên → tránh biến dạng do chuyển pha
Thời gian ở nhiệt độ cao ngắn hơn → ít oxi hóa

Kết quả thực tế: Khung càng sau Carbonitriding có độ cong <0.3mm/100mm chiều dài (đạt chuẩn ANSI/EN ≤1mm), trong khi Carburizing thường bị cong 0.8-1.5mm.

Lợi Ích 2: Nitơ Tăng Độ Cứng & Chống Mòn Tốt Hơn Carbon Đơn Thuần

Khi Nitơ (N) xâm nhập vào mạng tinh thể thép, nó tạo ra hai hợp chất cực kỳ cứng và bền:

a) Iron Nitride (Fe₂-₃N, Fe₄N):

Độ cứng: 900-1200 HV (cứng hơn Martensite 700-850 HV)
Hình thành các hạt siêu mịn (nano-scale) phân tán đều trong lớp bề mặt
Chống mòn mài (abrasive wear) xuất sắc – tốt hơn Martensite 30-50%

b) Alloy Nitride (Cr-N, V-N nếu thép có Cr, V):

Nếu thép có hợp kim (ví dụ SS400 có Mn), Nitơ kết hợp với Mn tạo MnN cực cứng
Các hạt Nitride này "neo" Martensite lại, tránh lún dưới tải trọng

Kết quả: Mặc dù độ cứng đo được bằng Vickers chỉ 600-750 HV (thấp hơn một chút so với Carburizing 700-800 HV), nhưng khả năng chống mài mòn thực tế của Carbonitriding lại tốt hơn vì có Iron Nitride cứng hơn.

Lợi Ích 3: Thời Gian Thấm Ngắn Hơn → Năng Suất Cao & Tiết Kiệm Chi Phí

Nitơ khuếch tán nhanh hơn Carbon khoảng 1.5-2 lần ở cùng nhiệt độ. Do đó:

Thấm 0.3mm: Carbonitriding cần 2-3 giờ, Carburizing cần 4-5 giờ
Thấm 0.5mm: Carbonitriding cần 3-4 giờ, Carburizing cần 6-8 giờ

Lợi ích kinh tế:

Tăng năng suất lò: Xử lý được nhiều lô hàng hơn trong cùng thời gian
Giảm chi phí năng lượng: Ít giờ nung = ít điện/gas
Giảm giá thành: Tiết kiệm 10-15% chi phí nhiệt luyện so với Carburizing

Độ Sâu Lớp Thấm Tối Ưu Cho Khung Càng Bánh Xe

Độ sâu lớp thấm (Case Depth) được lựa chọn dựa trên tải trọng và ứng dụng cụ thể:

Tải trọng bánh xe	Độ sâu lớp thấm	Độ cứng bề mặt	Ứng dụng
100-300 kg (Light Duty)	0.10-0.20 mm	600-650 HV	Xe đẩy siêu thị, bệnh viện
300-600 kg (Medium Duty)	0.20-0.30 mm	650-700 HV	Xe đẩy kho hàng, workshop
600-1000 kg (Heavy Duty)	0.30-0.40 mm	700-750 HV	Xe nâng tay, xe đẩy công nghiệp
>1000 kg (Extra Heavy)	0.40-0.50 mm	700-750 HV	Xe đẩy container, thiết bị nặng

Lưu Ý Quan Trọng:

Không phải càng sâu càng tốt: Lớp thấm quá sâu (>0.6mm) sẽ làm tăng nguy cơ nứt, bong tróc, và tốn thời gian/chi phí
Đo chính xác: Độ sâu lớp thấm được đo bằng kim tương học (metallography) – cắt ngang, mài bóng, ăn mòn, soi kính hiển vi
Effective Case Depth (ECD): Là độ sâu tính từ bề mặt đến điểm có độ cứng 550 HV (tiêu chuẩn quốc tế)

Ưu Thế Vượt Trội: Lò Băng Tải Liên Tục – Đồng Đều Cho Hàng Triệu Chi Tiết

Vấn Đề Của Lò Mẻ (Batch Furnace) Với Khung Càng Dập

Lò mẻ truyền thống có những hạn chế cố hữu khi xử lý khung càng bánh xe:

1. Xếp Chồng Gây Biến Dạng:

Khung càng thường được xếp chồng lên nhau trong rổ kim loại (tối đa 50-100 kg/rổ)
Các càng ở dưới chịu trọng lượng của các càng phía trên, bị ép dẹt khi thép mềm ra ở nhiệt độ cao
Kết quả: 20-30% càng ở dưới bị biến dạng không thể sử dụng được

2. Nung Không Đồng Đều:

Các càng ở giữa rổ bị che khuất, nhiệt truyền chậm, nhiệt độ thấp hơn 30-50°C so với càng ở biên
Thời gian thấm Carbon-Nitơ không đồng đều → độ sâu lớp thấm khác nhau: biên 0.35mm, tâm chỉ 0.18mm
Kết quả: Trong cùng lô 100kg, có càng đạt chuẩn, có càng không đạt

3. Khí Quyển Không Ổn Định:

Lò mẻ dùng khí quyển tĩnh (bơm khí vào rồi đóng cửa)
Trong quá trình thấm 4-6 giờ, Carbon Potential (Cp) giảm dần từ 1.0% xuống 0.6-0.7%
Ammonia (NH₃) phân hủy hết sau 2-3 giờ, không còn Nitơ để thấm nữa
Kết quả: Chất lượng không ổn định, "lô này tốt, lô kia kém"

Giải Pháp Công Danh: Lò Băng Tải Liên Tục (Continuous Mesh Belt Furnace)

Cấu Trúc & Hoạt Động:

Lò băng tải liên tục là hệ thống lò công nghiệp cao cấp, gồm:

Băng tải lưới inox chịu nhiệt: Chạy liên tục với tốc độ không đổi (ví dụ 0.25 m/phút)
5 vùng nhiệt độ: Vùng gia nhiệt (300-600°C) → Vùng thấm (800-850°C) → Vùng ổn định (850°C) → Vùng làm nguội (600-400°C) → Vùng tôi (60-80°C)
Chiều dài lò: 18-25m (cho phép thời gian thấm 2-4 giờ)
Độ rộng băng tải: 600-800mm

Quy Trình Xử Lý Khung Càng:

Bước 1 - Rải Đều Trên Băng Tải:

Khung càng được rải mỏng trên băng tải, mỗi con cách nhau 20-50mm
Không xếp chồng, mỗi con đều tiếp xúc trực tiếp với khí quyển lò
Nặng riêng từng con → không bị ép dẹt

Bước 2 - Gia Nhiệt Từ Từ:

Càng đi qua vùng gia nhiệt, nhiệt độ tăng dần từ 25°C → 800°C trong vòng 20-30 phút
Tốc độ gia nhiệt chậm giúp tránh ứng suất nhiệt, không cong vênh

Bước 3 - Thấm Carbon-Nitơ:

Càng đi qua vùng thấm dài 8-12m, ở nhiệt độ 800-850°C trong 2-4 giờ (tùy chiều dài vùng và tốc độ băng tải)
Khí quyển: Endogas + Ammonia 2-5%, được bơm liên tục vào lò
Carbon Potential (Cp) được kiểm soát ±0.02% bằng cảm biến Oxy và PLC tự động
Ammonia được bổ sung liên tục → đảm bảo luôn có Nitơ để thấm

Bước 4 - Làm Nguội & Tôi:

Càng đi qua vùng làm nguội, nhiệt độ giảm từ 850°C xuống 400-500°C trong không khí/N₂
Cuối cùng, càng rơi xuống bể dầu tôi hoặc dung dịch Polymer để làm nguội nhanh
Tôi dầu nóng (60-80°C) giúp giảm ứng suất, ít cong vênh

Ba Ưu Điểm Vượt Trội:

1. Đồng Đều 100%:

Mỗi càng chịu cùng một chế độ nhiệt, cùng thời gian thấm, cùng khí quyển
Độ sâu lớp thấm sai số chỉ ±0.02mm (so với ±0.10-0.15mm của lò mẻ)
Độ cứng bề mặt sai số ±10 HV (so với ±50-80 HV của lò mẻ)
Kết quả: 1,000,000 càng đồng đều như 1

2. Không Biến Dạng:

Càng nằm riêng lẻ, không chịu trọng lượng từ càng khác
Gia nhiệt và làm nguội từ từ, không có shock nhiệt
Độ cong sau nhiệt luyện: <0.2mm/100mm (đạt chuẩn ANSI/EN)

3. Năng Suất Khủng:

Hoạt động liên tục 24/7, không có thời gian chết giữa các mẻ
Năng suất: 700-900 tấn/tháng = 23-30 tấn/ngày
Đáp ứng dễ dàng đơn hàng container xuất khẩu (10-25 tấn/container)

Hệ Thống Lò Tại Công Danh

Dây Chuyền 1 - Lò Băng Tải Đài Loan (Taiwan):

Chiều dài: 18m
Công suất: 400-500 tấn/tháng
Chuyên xử lý: Thấm Carbon-Nitơ cho chi tiết dập (khung càng, giá đỡ, chân đế...)

Dây Chuyền 2 - Lò Băng Tải Đức (Germany):

Chiều dài: 22m
Công suất: 300-400 tấn/tháng
Chuyên xử lý: Thấm Carbon cho chi tiết cơ khí chính xác (bánh răng, trục, bulong...)

Dây Chuyền 3 - Lò Đa Dụng (Multi-Purpose Furnace):

Công suất: 100-150 tấn/tháng
Chuyên xử lý: Tôi-Ram, Thường hóa, Ủ cho các chi tiết đặc biệt

Tổng Công Suất: 900-1,200 Tấn/Tháng

Với công suất này, Công Danh có thể:

Xử lý 3-5 container xuất khẩu đồng thời
Cung cấp liên tục cho các dây chuyền lắp ráp xe đẩy công nghiệp
Đáp ứng đơn hàng cấp tốc trong 48-72 giờ nhờ công suất dự phòng 20-30%

So sánh thực tế: Một xưởng nhiệt luyện nhỏ với 2 lò mẻ có công suất chỉ 80-120 tấn/tháng, cần 8-10 ngày để xử lý 1 container 10 tấn. Công Danh với lò băng tải xử lý cùng khối lượng chỉ trong 2-3 ngày, chất lượng đồng đều 100%, không có lô hàng nào phải làm lại do biến dạng hoặc không đạt độ cứng.

Quy Trình Xử Lý Bề Mặt: Chuẩn Bị Hoàn Hảo Cho Mạ Kẽm

Rửa Siêu Âm Đa Tần (Ultrasonic Cleaning) – Loại Bỏ Dầu Dập 100%

Vấn Đề Của Dầu Dập (Stamping Oil):

Khung càng sau dập định hình sẽ dính đầy dầu dập (stamping oil) – loại dầu chuyên dụng để bôi trơn giữa khuôn và tấm thép, giảm ma sát và mòn khuôn. Tuy nhiên:

Dầu dập bám chặt trong các góc khuất, khe hở, lỗ chốt của khung càng
Thành phần dầu dập có chứa các nguyên tố độc hại cho nhiệt luyện: S (Sulfur), P (Phosphorus), Cl (Chlorine)
Khi nung nóng lên 800-850°C, dầu không bay hơi mà bị nhiệt phân (pyrolysis) tạo muội than đen
Muội than bám chặt trên bề mặt, không thể tẩy bằng kiềm thông thường

Giải Pháp: Bể Rửa Siêu Âm Công Nghiệp 15 kW:

Tại Công Danh, chúng tôi đầu tư hệ thống rửa siêu âm công nghiệp với thông số:

Công suất: 15 kW (đủ mạnh cho chi tiết dập phức tạp)
Tần số: 25-40 kHz (tối ưu cho khe hở 0.5-5mm của khung càng)
Dung tích: 1,200 lít/bể, 2 bể (1 bể rửa chính, 1 bể xả)
Dung dịch: Dung dịch kiềm chuyên dụng pH 11-12 + chất hoạt động bề mặt (surfactant) + chất tẩy dầu
Nhiệt độ: 65-75°C (tăng hiệu quả tẩy dầu mỡ)

Nguyên Lý Hoạt Động – Hiện Tượng Xâm Thực (Cavitation):

Khi sóng siêu âm (40,000 dao động/giây) truyền qua dung dịch rửa, nó tạo ra:

Vùng áp suất cao/thấp xen kẽ: Tạo hàng triệu bong bóng khí vi mô (kích thước 0.001-0.01mm)
Bong bóng vỡ tung: Trong vài phần triệu giây, tạo áp lực xung cục bộ lên tới 20,000 PSI (1,400 bar)
Dòng vi phân tử (Micro-jets): Tốc độ lên tới 100 m/s, đánh bật dầu mỡ từ sâu trong khe hở, góc khuất
Nhiệt độ tức thời: Tại điểm vỡ bong bóng, nhiệt độ lên tới 5,000°C trong thời gian nano-giây, phá vỡ liên kết hóa học của dầu mỡ

Quy Trình Rửa 3 Bước:

Bước 1 - Ngâm Kiềm Nóng (Alkaline Soaking):

Khung càng được ngâm trong dung dịch kiềm nóng 70°C trong 10-15 phút
Dung dịch kiềm phản ứng với dầu mỡ (saponification), biến dầu thành xà phòng dễ hòa tan

Bước 2 - Rửa Siêu Âm (Ultrasonic Cleaning):

Chuyển sang bể siêu âm, tần số 40 kHz, thời gian 20-30 phút
Bong bóng cavitation đánh bật 99.9% dầu mỡ, bụi bẩn, mạt sắt
Đặc biệt hiệu quả với các khe hở hẹp, lỗ chốt sâu mà phương pháp cơ học không thể làm sạch

Bước 3 - Xả Nước & Sấy Khô (Rinsing & Drying):

Xả lại bằng nước khử ion (DI water) để loại bỏ cặn kiềm
Sấy khô ở 100-120°C trong 20-30 phút

Kết Quả Đạt Được:

Bề mặt sạch kim loại 100%: Không còn dầu mỡ, bụi bẩn, mạt sắt
Không muội than: Bề mặt sau nhiệt luyện sáng bóng, màu xám đồng đều
Thấm Carbon-Nitơ đồng đều: Không có vùng chết do dầu che phủ
Sẵn sàng mạ: Lớp nền hoàn hảo cho mạ Kẽm/Crom sau đó

Kiểm Soát Khí Quyển Lò (Cp Control) – Bề Mặt Sáng Không Oxit

Vấn Đề Oxi Hóa & Thoát Carbon:

Nếu khí quyển lò có Oxy tự do (O₂), bề mặt thép sẽ bị:

Oxi hóa: Tạo lớp oxit Fe₂O₃, Fe₃O₄ màu xám đen, dày 0.02-0.10mm
Thoát Carbon: Carbon ở bề mặt bị oxy hóa bay đi dưới dạng CO₂, tạo lớp Ferrite mềm

Hậu quả:

Giảm độ cứng bề mặt từ 700 HV xuống chỉ còn 300-400 HV
Bề mặt thô ráp, màu đen xỉn, không thẩm mỹ
Phải tẩy axit để loại bỏ oxit → tốn thêm 3,000-5,000 VNĐ/kg
Lớp mạ Kẽm bám dính kém, dễ bong tróc

Giải Pháp Công Danh: Hệ Thống Kiểm Soát Khí Quyển Tự Động

Chúng tôi sử dụng hệ thống kiểm soát khí quyển (Atmosphere Control System) tương tự đã mô tả trong phần mũi vít và kìm:

1. Cảm Biến Oxy Zirconia:

Đo nồng độ Oxy trong lò với độ chính xác ±0.01%
Tính toán Carbon Potential (Cp) theo thời gian thực

2. Bộ Điều Khiển PLC:

So sánh Cp hiện tại với Cp mục tiêu (0.70-0.90% cho Carbonitriding)
Tự động điều chỉnh lưu lượng Endogas và Ammonia để duy trì Cp ±0.02%

3. Máy Tạo Khí Endogas + Bơm Ammonia:

Endogas (CO + H₂ + N₂) cung cấp Carbon và môi trường khử
Ammonia (NH₃) cung cấp Nitơ
Cả hai được bơm liên tục vào lò với lưu lượng 60-100 m³/giờ

Kết Quả:

Không oxi hóa: Bề mặt khung càng sau nhiệt luyện sáng bóng, màu xám nhạt đến trắng bạc
Không thoát Carbon: Độ cứng bề mặt đạt 600-750 HV ngay cả lớp ngoài cùng
Không cần tẩy axit: Tiết kiệm 3,000-5,000 VNĐ/kg
Sẵn sàng mạ: Chỉ cần khử dầu nhẹ (từ quá trình tôi dầu) bằng dung dịch kiềm 60°C trong 5-10 phút là có thể mạ ngay

Giá Trị Cho Khách Hàng

1. Giảm Chi Phí Tiền Xử Lý Mạ:

Không cần tẩy axit: Tiết kiệm 3,000-5,000 VNĐ/kg
Không cần mài/đánh bóng bề mặt: Tiết kiệm 2,000-3,000 VNĐ/kg
Tổng tiết kiệm: 5,000-8,000 VNĐ/kg

2. Tăng Chất Lượng Lớp Mạ:

Độ bám dính (Adhesion): Lớp mạ Kẽm bám dính cực tốt, đạt chuẩn ASTM B571 (Test băng dính – không bong tróc)
Độ đồng đều (Uniformity): Màu sắc đồng đều 98% diện tích, không có đốm trắng, vết đen
Độ bền (Durability): Qua test phun sương mặn (Salt Spray) >500 giờ trước khi xuất hiện rỉ sét đỏ (yêu cầu tiêu chuẩn: >200 giờ)

3. Tăng Tỷ Lệ Đạt Xuất Khẩu:

Khung càng không nhiệt luyện đúng: Tỷ lệ đạt xuất khẩu 60-70%
Khung càng nhiệt luyện tại Công Danh: Tỷ lệ đạt 98-99.5%
Giảm phế phẩm: Từ 30-40% xuống <2%

Kiểm Soát Chất Lượng (QC) – Chứng Minh Bằng Số Liệu

Thiết Bị Đo Lường: 100% Mitutoyo (Nhật Bản)

Tại Công Danh, chúng tôi đầu tư toàn bộ thiết bị QC từ Mitutoyo – thương hiệu số 1 thế giới về thiết bị đo lường chính xác:

1. Máy Đo Độ Cứng Vi Mô Vickers (Mitutoyo HM-200 Series):

Tại sao dùng Vickers thay vì Rockwell cho khung càng dập?

Khung càng dập có độ dày thành 2-5mm, lớp thấm chỉ 0.1-0.5mm. Máy đo Rockwell (tải trọng 150 kgf) đo quá sâu, kết quả bị ảnh hưởng bởi cả lớp thấm và lõi mềm bên trong → không chính xác.

Máy đo Vickers (tải trọng 100-1000 gf) đo rất nông (độ sâu vết lõm chỉ 0.01-0.05mm), chỉ đo đúng lớp thấm → chính xác tuyệt đối.

Thông số kỹ thuật:

Tải trọng: 100-2000 gf (lựa chọn linh hoạt)
Độ chính xác: ±1 HV
Kính hiển vi: Phóng đại 100-400x, quan sát vết lõm chi tiết
Đo tự động: Camera đo kích thước vết lõm, tính toán HV tự động

Quy trình đo:

Chuẩn bị mẫu: Cắt ngang khung càng, mài bóng bề mặt
Đo 5-10 điểm từ bề mặt vào lõi, khoảng cách 0.05-0.10mm
Vẽ biểu đồ Gradient độ cứng (Hardness Profile): HV theo khoảng cách từ bề mặt
Xác định Effective Case Depth (ECD) tại điểm HV = 550

2. Kính Hiển Vi Kim Tương (Mitutoyo MF Series):

Phóng đại: 50-1000x
Camera kỹ thuật số: 5MP, chụp ảnh kim tương chất lượng cao
Mục đích: Kiểm tra cấu trúc tổ chức tế vi, xác nhận có Martensite + Iron Nitride ở lớp thấm

3. Thiết Bị Đo Độ Cong (Straightness Gauge):

Độ chính xác: ±0.01mm
Mục đích: Đo độ cong của càng sau nhiệt luyện, đảm bảo <0.3mm/100mm chiều dài

Test Tải Trọng Tĩnh & Động (Static/Dynamic Load Test)

Test Tải Trọng Tĩnh (Static Load Test):

Mục đích: Kiểm tra khả năng chịu tải của càng mà không bị biến dạng vĩnh cửu.

Quy trình:

Lắp khung càng vào giá đỡ mô phỏng điều kiện sử dụng thực tế
Đặt tải trọng lên càng (ví dụ 1,000 kg cho càng tải 800 kg)
Giữ tải trọng trong 24 giờ
Gỡ tải, đo độ biến dạng còn lại (Set)

Tiêu chuẩn đạt: Độ biến dạng vĩnh cửu (Permanent Set) <0.5mm.

Test Độ Bền Mỏi Rãnh Bi (Swivel Fatigue Test):

Mục đích: Kiểm tra tuổi thọ của rãnh bi dưới tải trọng lặp.

Quy trình:

Lắp khung càng + viên bi + tấm đế thành hệ thống xoay hoàn chỉnh
Đặt tải trọng 80% tải trọng định mức (ví dụ 640 kg cho càng tải 800 kg)
Máy test tự động xoay càng 360° liên tục với tốc độ 10-20 vòng/phút
Ghi nhận số vòng xoay đến khi xuất hiện: kẹt bi, rơ lắc, hoặc lõm rãnh bi >0.10mm

Tiêu chuẩn:

ANSI/ICWM B45.10 yêu cầu: >50,000 vòng
EN 12532 yêu cầu: >100,000 vòng cho Heavy Duty
Công Danh cam kết: >80,000 vòng (trung bình 100,000-150,000 vòng)

Báo Cáo Chất Lượng (Quality Report)

Mỗi lô hàng khung càng sau khi hoàn thành đều được cung cấp Báo Cáo Chất Lượng chi tiết bao gồm:

Biểu đồ nhiệt độ - thời gian: Chứng minh quá trình thấm đúng nhiệt độ và thời gian
Biểu đồ Carbon Potential + Ammonia Concentration - thời gian: Chứng minh kiểm soát khí quyển chính xác
Biểu đồ Gradient độ cứng (Hardness Profile): Từ bề mặt vào lõi, xác định ECD
Ảnh kim tương: Cấu trúc tổ chức tế vi lớp thấm (Martensite + Iron Nitride)
Kết quả đo độ cong: Bảng đo độ cong của 10-20 mẫu ngẫu nhiên
Kết quả test tải trọng: Nếu khách hàng yêu cầu (phụ phí)
Certificate of Quality (CQ): Có chữ ký kỹ sư và con dấu công ty

Định dạng: PDF chất lượng cao, có thể cung cấp bản tiếng Anh cho đơn hàng xuất khẩu.

Khách Hàng Tiêu Biểu & Minh Chứng Thực Tế

Thịnh Tường – Khung Chân Bánh Xe Xuất Mỹ

Giới thiệu: Thịnh Tường là nhà sản xuất bánh xe công nghiệp hàng đầu Việt Nam, xuất khẩu sang Mỹ dưới các thương hiệu OEM như Rubbermaid, Shepherd Caster, Colson...

Thách thức: Năm 2021, khách hàng Mỹ yêu cầu nâng cấp chất lượng khung càng cho dòng Heavy Duty (tải 800-1,200 kg), đặc biệt về:

Độ cứng rãnh bi: Tối thiểu 650 HV (tiêu chuẩn ANSI)
Không cong vênh: <0.5mm/100mm
Bề mặt sạch sẵn sàng mạ Kẽm: Không muội than, không oxit

Đơn vị nhiệt luyện cũ (lò mẻ truyền thống) không đáp ứng được, tỷ lệ đạt chuẩn chỉ 65-70%.

Giải pháp Công Danh:

Rửa siêu âm 100% để loại bỏ dầu dập
Áp dụng Carbonitriding 850°C, thời gian 3 giờ, độ sâu lớp thấm 0.35mm
Kiểm soát Cp ±0.02% + Ammonia 3%
Tôi dầu nóng 70°C

Kết quả:

Độ cứng bề mặt rãnh bi: 680-720 HV (vượt yêu cầu 650 HV)
Độ sâu lớp thấm ECD: 0.33-0.37mm (đồng đều ±0.02mm)
Độ cong: <0.25mm/100mm (vượt yêu cầu <0.5mm)
Bề mặt sáng bóng, mạ Kẽm hoàn hảo, tỷ lệ bong tróc <0.5%
Tỷ lệ đạt chuẩn: 99.2% (tăng từ 65-70%)
Test Swivel Fatigue: >120,000 vòng (vượt yêu cầu 80,000 vòng)

Tác động kinh doanh:

Khách hàng Mỹ hài lòng, tăng đơn hàng từ 50 tấn/tháng lên 80-100 tấn/tháng
Thịnh Tường mở rộng dòng sản phẩm Heavy Duty, tăng giá bán 15-20%
Ký hợp đồng dài hạn 3 năm với Công Danh, cam kết 80-100 tấn/tháng

Các Đơn Vị Gia Công Cơ Khí Chính Xác

Ngoài Thịnh Tường, Công Danh còn phục vụ:

1. Samsung/LG Supply Chain (Camex, Harmony...):

Khung giá đỡ, chân đế cho thiết bị điện tử, máy giặt, tủ lạnh
Yêu cầu: Độ sạch bề mặt cực cao (Class 100), không được có vết dầu, bụi
Giải pháp: Rửa siêu âm + kiểm soát khí quyển + sấy khô N₂
Kết quả: Đạt 100% tiêu chuẩn Samsung về độ sạch bề mặt

2. Các Xưởng Sản Xuất Xe Đẩy Siêu Thị, Bệnh Viện:

Khung càng Light Duty (tải 100-300 kg)
Giải pháp: Carbonitriding độ sâu 0.15-0.20mm, độ cứng 620-650 HV
Kết quả: Tuổi thọ tăng gấp 3 lần so với không nhiệt luyện

3. Các Công Ty Cơ Khí Xuất Khẩu Nhật, Hàn:

Chân đế máy móc, giá đỡ thiết bị công nghiệp
Yêu cầu: Tiêu chuẩn JIS G 0404 (thấm Carbon), độ cứng 650-750 HV
Giải pháp: Carbonitriding + Kim tương 100% lô hàng đầu
Kết quả: Đạt 100% tiêu chuẩn JIS, được khách hàng Nhật chấp nhận làm nhà cung cấp dài hạn

Biến Thép Dập Định Hình Thành "Giáp Sắt" Chịu Lực

So Sánh: Trước & Sau Nhiệt Luyện

Thông số	Trước nhiệt luyện	Sau Carbonitriding	Cải thiện
Độ cứng rãnh bi (HV)	120-150	650-720	Tăng gấp 5 lần
Khả năng chống mài mòn	Baseline (1x)	8-12x	Tăng 800-1200%
Tuổi thọ rãnh bi (giờ)	500-2,000	5,000-15,000	Tăng gấp 5-10 lần
Số vòng xoay (chu kỳ)	5,000-20,000	100,000-150,000	Tăng gấp 10-20 lần
Tỷ lệ kẹt bi, rơ lắc	70-80%	<2%	Giảm 97.5%
Độ cong (mm/100mm)	N/A	<0.25	Đạt chuẩn xuất khẩu
Tỷ lệ đạt xuất khẩu (%)	60-70%	98-99.5%	Tăng 40%

Tính Toán Lợi Ích Kinh Tế

Ví dụ: Sản xuất 1,000 bộ khung càng cho bánh xe Heavy Duty 800 kg

Chi phí không nhiệt luyện:

Chi phí thép SPCC (3kg/bộ × 30,000 VNĐ/kg): 90,000 VNĐ/bộ
Chi phí dập: 40,000 VNĐ/bộ
Chi phí mạ Kẽm (sau tẩy axit): 20,000 VNĐ/bộ
Tổng: 150,000 VNĐ/bộ
Tỷ lệ đạt xuất khẩu: 65% → Phế phẩm: 350 bộ × 150,000 = 52.5 triệu VNĐ
Chi phí thực tế/bộ đạt: 150,000 ÷ 0.65 = 231,000 VNĐ/bộ

Chi phí có nhiệt luyện Công Danh:

Chi phí thép SPCC: 90,000 VNĐ/bộ
Chi phí dập: 40,000 VNĐ/bộ
Chi phí nhiệt luyện Carbonitriding: 35,000 VNĐ/bộ (12,000 VNĐ/kg × 3kg)
Chi phí mạ Kẽm (không cần tẩy axit): 15,000 VNĐ/bộ
Tổng: 180,000 VNĐ/bộ
Tỷ lệ đạt xuất khẩu: 99% → Phế phẩm: 10 bộ × 180,000 = 1.8 triệu VNĐ
Chi phí thực tế/bộ đạt: 180,000 ÷ 0.99 = 182,000 VNĐ/bộ

Lợi ích:

Tiết kiệm: 231,000 - 182,000 = 49,000 VNĐ/bộ (21.2%)
Tính cho 1,000 bộ: Tiết kiệm 49 triệu VNĐ
Tuổi thọ: Tăng gấp 8-10 lần → giảm khiếu nại bảo hành, tăng uy tín thương hiệu
Giá bán: Có thể tăng 15-20% nhờ chất lượng cao hơn

Kết luận: Đầu tư thêm 35,000 VNĐ/bộ cho nhiệt luyện Carbonitriding không chỉ giúp tiết kiệm 49,000 VNĐ/bộ (do giảm phế phẩm) mà còn tăng tuổi thọ sản phẩm gấp 8-10 lần, mở ra cơ hội xuất khẩu và xây dựng thương hiệu cao cấp. Đây là khoản đầu tư sinh lời nhất trong chuỗi giá trị sản xuất bánh xe công nghiệp.

Khung Xe Của Bạn Chỉ Thực Sự Hoàn Thiện Sau Khi Bước Ra Từ Lò Của Công Danh

Bạn Đang Gặp Vấn Đề Khung Xe Bị Yếu, Bi Lún Rãnh?

Đăng Ký Gửi Mẫu Dập Thử Nghiệm MIỄN PHÍ Ngay Hôm Nay!

Chúng tôi sẽ xử lý nhiệt luyện Carbonitriding cho 5-10 mẫu khung càng của Quý khách hoàn toàn MIỄN PHÍ, kèm theo:

Báo cáo đo độ cứng chi tiết: Biểu đồ Hardness Profile từ bề mặt vào lõi (HV)
Ảnh kim tương: Cấu trúc tổ chức tế vi lớp thấm (Martensite + Iron Nitride)
Báo cáo độ sâu lớp thấm (ECD): Đo chính xác bằng kính hiển vi
Đo độ cong: So sánh trước và sau nhiệt luyện

Quý khách có thể tự thực hiện test tải trọng thực tế hoặc gửi mẫu đến lab kiểm định độc lập để xác nhận chất lượng. Hãy để kết quả thực tế thuyết phục bạn!

Quy Trình Đơn Giản:

Gửi 5-10 mẫu khung càng sau dập (chưa nhiệt luyện) cho chúng tôi
Chúng tôi xử lý miễn phí trong 4-6 ngày làm việc
Nhận lại mẫu kèm Báo Cáo Chất Lượng chi tiết
Quý khách tự test tải trọng, so sánh với mẫu từ nhà cung cấp hiện tại
Nếu hài lòng, tiến hành đặt hàng chính thức với giá ưu đãi

Điều Kiện Áp Dụng: Đơn hàng dự kiến từ 500kg trở lên. Quý khách chỉ chịu phí vận chuyển mẫu.

Liên Hệ Ngay Để Đăng Ký:

Hotline: 0899.17.8686 (Ms. Huệ - Chuyên viên kỹ thuật khung càng bánh xe)
Zalo OA: 0899.17.8686 - Tư vấn nhanh 24/7, gửi hình ảnh sản phẩm trực tiếp
Email: nhietluyencongdanh@gmail.com (Gửi bản vẽ, yêu cầu kỹ thuật, nhận tư vấn trong 2 giờ)
Địa chỉ nhà máy: Cụm công nghiệp Trường An, Xã An Khánh, Thành phố Hà Nội
Giờ làm việc: Thứ 2 - Thứ 7: 7h30 - 17h30 | Chủ nhật: 8h00 - 12h00
Hotline hỗ trợ kỹ thuật khẩn cấp: 0899.17.8686 (24/7)

Hành Động Ngay:

Đăng ký làm mẫu miễn phí – Gửi 5-10 mẫu khung càng, nhận lại mẫu hoàn chỉnh + Báo cáo HV + Kim tương
Tư vấn độ sâu lớp thấm – Tải 300kg nên thấm bao nhiêu? Tải 1,000kg thì sao?
Nhận báo giá chi tiết – So sánh chi phí giữa Carbonitriding và Carburizing
Tham quan nhà máy – Chứng kiến công nghệ Lò Băng Tải, Rửa Siêu Âm, Kiểm Soát Cp
Xem video test Swivel Fatigue – So sánh khung càng Công Danh vs không nhiệt luyện

Ưu Đãi Đặc Biệt Cho Khách Hàng Mới:

Làm mẫu miễn phí: Trị giá 4-7 triệu VNĐ cho đơn hàng dự kiến >500kg
Giảm 15% đơn hàng đầu tiên: Áp dụng cho đơn hàng từ 1 tấn trở lên
Hợp đồng dài hạn: Giảm 25-30%, báo giá cố định 6-12 tháng, ưu tiên xử lý
Hỗ trợ thiết kế: Tư vấn tối ưu thiết kế khung càng để dễ dập và dễ nhiệt luyện
Giới thiệu xưởng mạ: Kết nối với xưởng mạ Kẽm/Crom uy tín, giá tốt

Nhiệt Luyện Công Danh - Đối Tác Tin Cậy Của Thịnh Tường, Samsung, LG. Chuyên Gia Thấm Carbon-Nitơ Cho Khung Càng Bánh Xe Công Nghiệp. Rãnh Bi Cứng >650 HV - Lõi Dẻo Dai - Không Cong Vênh <0.3mm. Lò Băng Tải 900 Tấn/Tháng - Rửa Siêu Âm 100% - Sẵn Sàng Mạ Kẽm. Biến Thép Dập Thành "Giáp Sắt" Chịu Lực!
