Nhiệt Luyện Dao Cụ Cắt Gọt Chính Xác: Công Nghệ SQF & Chân Không Tiêu Chuẩn JIS

Ngành cơ khí tại Hà Nội và miền Bắc đang chuyển dịch mạnh mẽ từ gia công thô sang sản xuất linh kiện chính xác cho các chuỗi cung ứng toàn cầu. Chi phí phôi thép và công gia công rất cao, nhưng toàn bộ giá trị có thể bị hủy hoại bởi một quy trình nhiệt luyện sai sót.

Nỗi Đau Thực Tế Của Doanh Nghiệp Gia Công Chính Xác

Trong quá trình sản xuất dao cụ và thiết bị cắt gọt, doanh nghiệp thường phải đối mặt với những tổn thất nghiêm trọng từ khâu nhiệt luyện:

• Chi phí vật liệu đắt đỏ bị lãng phí: Thép công cụ cao cấp như SKD11, SKH51 có giá thành cao gấp 3-5 lần thép thường. Khi dao bị nứt vỡ ngay trong lần vận hành đầu tiên, toàn bộ chi phí nguyên liệu và công gia công CNC, EDM đều trở thành con số 0.
• Lưỡi cắt cùn nhanh dù độ cứng đạt yêu cầu: Nhiều doanh nghiệp bối rối khi dao đã đo được độ cứng 60-62 HRC nhưng chỉ sau vài giờ làm việc đã mất đi khả năng cắt sắc. Nguyên nhân nằm ở hiện tượng thoát carbon bề mặt (decarburization) - lớp kim loại ngay tại mép lưỡi cắt bị mất carbon, trở nên mềm hơn mặc dù lõi vẫn cứng.
• Chi tiết bị cong vênh sau xử lý nhiệt: Đối với các dao phay, dao tiện có độ chính xác cao, sai số chỉ vài phần mười mm cũng khiến sản phẩm trở nên vô dụng. Chi phí mài lại hoặc phế phẩm chiếm tới 15-30% tổng sản lượng tại các xưởng sử dụng phương pháp nhiệt luyện truyền thống.

Chúng tôi - Nhiệt Luyện Công Danh hiểu rằng, nhiệt luyện không chỉ là "nung nóng rồi làm nguội". Đó là nghệ thuật điều khiển vi cấu trúc kim loại, biến khối thép thô thành dao cụ chịu mài mòn bền bỉ, sắc ngọt và ổn định về kích thước.

Cam kết của chúng tôi: Mỗi chi tiết rời khỏi nhà máy Công Danh đều mang theo "giấy khai sinh" đầy đủ - bao gồm biểu đồ nhiệt độ thời gian, kết quả đo độ cứng và ảnh vi cấu trúc kim tương. Đây là sự minh bạch mà các xưởng nhiệt luyện thủ công không thể cung cấp.

Công Nghệ Lò Tôi Thấm Khí Kín (SQF) - Giải Pháp Đột Phá Cho Dao Cụ Chất Lượng Cao

Sự khác biệt căn bản giữa Công Danh và đa số các xưởng nhiệt luyện nhỏ lẻ trên thị trường nằm ở công nghệ thiết bị. Trong khi phần lớn đơn vị vẫn sử dụng lò hở (Open Pit Furnace) - kiểu lò truyền thống với buồng nung tiếp xúc trực tiếp với không khí, chúng tôi đầu tư hệ thống Lò Tôi Thấm Khí Kín (Sealed Quench Furnace - SQF) và Lò Băng Tải nhập khẩu 100% từ Đài Loan và Đức.

Nguyên Lý "Chuỗi Lạnh" Trong Xử Lý Nhiệt Chuyên Nghiệp

Hệ thống SQF hoạt động theo nguyên lý "Cold Chain" - chuỗi bảo vệ liên tục không bị gián đoạn:

• Giai đoạn nạp liệu: Chi tiết được đưa vào buồng nạp liệu (vestibule) đã được bơm hút chân không hoặc nạp khí trơ (Nitơ). Điều này đảm bảo ngay từ đầu, bề mặt thép không tiếp xúc với oxy.
• Giai đoạn nung: Chi tiết di chuyển vào buồng nung chính với khí quyển được kiểm soát tự động. Hệ thống cảm biến oxy (Oxygen probe) liên tục đo và điều chỉnh thế carbon (Carbon potential - Cp) trong lò. Khi Cp quá cao, lò tự động giảm lượng khí carburizing; khi Cp quá thấp, lò tăng cung cấp khí để đảm bảo bề mặt thép không bị thoát carbon.
• Giai đoạn tôi: Đây là khâu quan trọng nhất. Tại Công Danh, chi tiết được chuyển từ buồng nung sang bể dầu tôi (hoặc bể muối tôi) hoàn toàn trong môi trường khí bảo vệ, không có một giây nào tiếp xúc không khí. Quá trình này được thực hiện qua hệ thống cửa van khí kín và băng tải tự động.

Lợi Ích Trực Tiếp Mà Quý Khách Nhận Được

• Bề mặt sáng - sạch, sẵn sàng sử dụng: Không có vảy oxit đen xù xì như phương pháp lò hở. Chi tiết sau nhiệt luyện có màu xám ánh kim, bề mặt nhẵn mịn, giảm thiểu công đoạn bắn cát hay mài lại. Điều này đặc biệt quan trọng với dao phay có rãnh xoắn phức tạp - việc làm sạch oxit trong các rãnh hẹp là cực kỳ khó khăn và tốn kém.
• Không thoát carbon (Decarburization Free): Đây là yếu tố then chốt quyết định độ sắc ngọt và tuổi thọ của dao cắt. Khi bề mặt không bị thoát carbon, lớp kim loại ngay tại mép lưỡi cắt giữ nguyên độ cứng thiết kế (ví dụ 62 HRC), không bị mềm đi. Kết quả là dao giữ được khả năng cắt sắc gấp 2-3 lần so với dao bị thoát carbon.
• Giảm thiểu cong vênh tối đa: Nhờ quá trình nung đồng đều và làm nguội được kiểm soát chặt chẽ (sử dụng dầu nóng 60-140°C thay vì dầu thường nhiệt độ phòng), ứng suất nhiệt giảm mạnh. Tỷ lệ chi tiết đạt dung sai kích thước sau nhiệt luyện lên tới 95%, giảm đáng kể chi phí gia công tinh sau nhiệt.
• Kiểm soát thế carbon (Cp) tự động: Hệ thống PLC (Programmable Logic Controller) kết nối với cảm biến oxy sẽ tự động điều chỉnh tỷ lệ khí trong lò. Quý khách không cần lo lắng về yếu tố con người hay kinh nghiệm thợ lò - mọi thông số đều được máy móc đảm bảo ở mức chính xác cao nhất.

So sánh thực tế: Một khách hàng sản xuất dao phay HSS đã thử nghiệm 2 mẫu cùng vật liệu SKH51. Mẫu xử lý tại xưởng lò hở chỉ cắt được 120 sản phẩm trước khi cùn, trong khi mẫu xử lý tại Công Danh bằng công nghệ SQF cắt được 310 sản phẩm - gấp 2.6 lần về tuổi thọ.

Quy Trình Nhiệt Luyện Chuyên Sâu Cho Các Loại Vật Liệu Chiến Lược

Mỗi loại thép công cụ có cấu trúc hóa học và yêu cầu kỹ thuật riêng. Tại Công Danh, chúng tôi không áp dụng quy trình "một size cho tất cả" mà xây dựng quy trình tùy chỉnh cho từng nhóm vật liệu.

Thép SKD11 (JIS G 4404) - "Vua" Của Khuôn Dập Và Dao Cắt

SKD11 là thép công cụ thoái hóa không gỉ (cold work tool steel) với hàm lượng carbon 1.4-1.6% và Crom 11-13%. Vật liệu này được ưa chuộng nhất trong sản xuất khuôn dập kim loại tấm, dao cắt vòng bi, dao tiện tinh và các ứng dụng yêu cầu độ cứng cao, khả năng chống mài mòn tốt.

Thách thức kỹ thuật: SKD11 rất nhạy cảm với tốc độ nung và làm nguội. Nếu nung quá nhanh hoặc nhiệt độ quá cao, hạt austenit sẽ phát triển to (coarse grain), dẫn đến độ dai giảm và dễ nứt vỡ. Ngược lại, nếu tốc độ làm nguội quá nhanh, ứng suất nhiệt sẽ cao, gây nứt nguội đặc biệt tại các góc sắc và lỗ khoan.

Quy trình chuẩn của Công Danh cho SKD11:

Bước 1 - Nung sơ bộ 2 nấc:

• Nấc 1: Nung tới 600-650°C, giữ nhiệt 15-20 phút để cân bằng nhiệt độ giữa bề mặt và lõi.
• Nấc 2: Nung tới 850-900°C, giữ nhiệt 10-15 phút để giảm sốc nhiệt khi chuyển sang giai đoạn austenit hóa.

Việc nung từng nấc này giúp chi tiết có tiết diện lớn hoặc hình dạng phức tạp không bị nứt do chênh lệch nhiệt độ giữa bề mặt và lõi.

Bước 2 - Austenit hóa chính xác: Nhiệt độ nung chính được kiểm soát chặt chẽ trong khoảng 1020°C - 1040°C. Tại nhiệt độ này, cấu trúc sắt chuyển từ dạng Ferrite + Carbide (trạng thái ủ mềm) sang dạng Austenit đồng nhất. Thời gian giữ nhiệt phụ thuộc vào tiết diện: 20-30 phút cho chi tiết dưới 50mm, 40-60 phút cho chi tiết từ 50-100mm.

Bước 3 - Tôi Dầu Nóng (Hot Oil Quenching): Đây là bí quyết giúp giảm thiểu tối đa cong vênh. Thay vì sử dụng dầu tôi ở nhiệt độ phòng (20-30°C), chúng tôi sử dụng dầu nung nóng tới 60-140°C. Khi chênh lệch nhiệt độ giữa chi tiết (1030°C) và môi trường tôi (140°C) giảm xuống, tốc độ làm nguội chậm hơn, ứng suất nhiệt giảm, nhưng vẫn đủ nhanh để tạo cấu trúc Mactenxit cứng.

Đối với chi tiết có hình dạng phức tạp, chúng tôi còn sử dụng phương pháp tôi phân đoạn (Marquenching): nhúng chi tiết vào bể muối nóng 180-220°C, giữ cho toàn bộ tiết diện đạt nhiệt độ đồng đều, sau đó mới làm nguội chậm về nhiệt độ phòng. Phương pháp này cho kết quả tuyệt vời với các dao có độ chính xác cao.

Bước 4 - Ram (Tempering) linh hoạt theo ứng dụng:

• Ram thấp (180-200°C): Giữ độ cứng cao nhất 60-62 HRC. Phù hợp cho dao cắt vòng bi, dao tiện tinh, nơi yêu cầu khả năng chống mài mòn tối đa.
• Ram trung (350-400°C): Độ cứng giảm xuống 57-59 HRC nhưng độ dai tăng lên. Phù hợp cho dao phay gỗ, dao cắt vật liệu vừa cứng.
• Ram cao (500-540°C): Độ cứng 54-56 HRC, độ dai va đập tốt. Phù hợp cho khuôn dập chịu tải trọng lớn, khuôn dập nguội kim loại tấm dày.

Quy trình ram được thực hiện 2 lần (double tempering) với mỗi lần 2 giờ để chuyển biến hết Austenit dư và ổn định cấu trúc.

Thép Gió (HSS/SKH51) - Dụng cụ Cắt Tốc Độ Cao

SKH51 (High Speed Steel) là thép công cụ gió nóng với hàm lượng Vonfram (W) 6%, Molypden (Mo) 5%, Vanadi (V) 2% và Carbon 0.8-0.9%. Đây là vật liệu tiêu chuẩn cho mũi khoan HSS, mũi phay, dao tiện cắt thép cứng.

Yêu cầu kỹ thuật đặc biệt: HSS cần nhiệt độ tôi cực cao 1180°C - 1220°C để hòa tan hết các carbide đặc biệt (VC, W2C, Mo2C) vào austenit. Tại nhiệt độ này, bề mặt thép cực kỳ nhạy cảm với oxy - chỉ cần vài giây tiếp xúc không khí cũng tạo vảy oxit dày và thoát carbon nghiêm trọng.

Giải pháp của Công Danh:

• Lò Chân Không (Vacuum Furnace): Đối với các dao có yêu cầu bề mặt cực kỳ sáng bóng (mirror finish) như dao phẫu thuật y tế, dao cắt thực phẩm, chúng tôi sử dụng lò chân không. Không có oxy, không có khí bảo vệ, chỉ có chân không tuyệt đối. Kết quả là bề mặt sau tôi vẫn giữ được độ sáng bóng như mới gia công.
• Lò khí quyển kiểm soát nghiêm ngặt: Đối với sản xuất hàng loạt, chúng tôi dùng lò SQF với khí Nitơ + Methanol. Thế carbon được kiểm soát ở mức trung tính (Cp = 0.85-0.90) để không thấm thêm carbon nhưng cũng không để thoát carbon.

Quy trình Ram đặc biệt - Ram 3 lần (Triple Tempering): Đây là điểm khác biệt lớn với các xưởng nhiệt luyện thông thường. HSS sau khi tôi có tới 15-25% Austenit dư (retained austenite) - đây là cấu trúc mềm, không bền. Nếu chỉ ram 1 lần, austenit này vẫn còn tồn tại, khiến dao mềm và kích thước không ổn định (dao có thể giãn nở thêm sau vài tháng sử dụng).

Chúng tôi thực hiện:

• Ram lần 1: Nung 540-560°C, giữ 1.5 giờ. Một phần Austenit dư chuyển thành Mactenxit, độ cứng tăng từ 64-65 HRC lên 65-66 HRC.
• Ram lần 2: Lặp lại với cùng nhiệt độ. Tiếp tục chuyển biến Austenit dư.
• Ram lần 3: Lần ram cuối cùng đảm bảo lượng Austenit dư giảm xuống dưới 3-5%, độ cứng ổn định tại 64-66 HRC và kích thước không thay đổi theo thời gian.

Mỗi chu kỳ ram cách nhau ít nhất 4 giờ để cấu trúc hoàn toàn ổn định.

Loại Thép	Nhiệt Độ Tôi (°C)	Môi Trường Tôi	Nhiệt Độ Ram (°C)	Độ Cứng Đạt (HRC)
SKD11	1020-1040	Dầu nóng 60-140°C	180-540	54-62
SKH51 (HSS)	1180-1220	Chân không / Khí trơ	540-560 (x3 lần)	64-66
SKD61 (Dao Dập Nóng)	1020-1050	Khí trơ / Dầu	550-600	48-52
SKH9 (Dao Phay Siêu Cứng)	1200-1240	Chân không	560-580 (x3 lần)	66-68

Dịch Vụ Gia Tăng Đặc Biệt - Xử Lý Lạnh Sâu (Cryogenic Treatment)

Đây là dịch vụ cao cấp mà rất ít đơn vị nhiệt luyện tại Việt Nam cung cấp. Xử lý lạnh sâu là quá trình đưa chi tiết xuống nhiệt độ cực thấp -80°C đến -196°C (bằng Nitơ lỏng) ngay sau khi tôi.

Nguyên lý khoa học: Ngay sau khi tôi, thép vẫn còn 5-15% Austenit dư. Đây là cấu trúc không ổn định, có xu hướng chuyển biến chậm thành Mactenxit theo thời gian, gây thay đổi kích thước. Khi hạ nhiệt độ xuống âm sâu, phần lớn Austenit này chuyển biến ngay lập tức thành Mactenxit.

Lợi ích cụ thể:

• Tăng độ cứng: Độ cứng tăng thêm 1-2 HRC so với quy trình tôi thông thường.
• Tăng khả năng chống mài mòn: Cấu trúc Mactenxit mịn và đồng đều hơn, carbide phân bố đều khắp. Tuổi thọ dao tăng 30-50%.
• Ổn định kích thước tuyệt đối: Không có hiện tượng "phát triển kích thước" (dimensional growth) sau nhiều tháng sử dụng. Điều này cực kỳ quan trọng cho các dao đo lường, dao chuẩn (master gauge).
• Giảm ứng suất dư: Austenit là cấu trúc gây ứng suất. Khi chuyển biến hết, chi tiết ổn định hơn, ít bị nứt trong quá trình sử dụng.

Ứng dụng thực tế: Xử lý lạnh sâu được khuyến nghị cho các loại dao sau:

• Dao phay HSS gia công thép cứng (trên 45 HRC)
• Mũi khoan vi lỗ (đường kính dưới 3mm) - giảm nguy cơ gãy
• Dao chuẩn đo lường (gauge pins, plug gauge)
• Khuôn tiêm nhựa chính xác cao (giảm hao mòn do mài mòn hạt nhựa cứng)

Quy trình cryogenic của Công Danh: Tôi → Làm lạnh sâu -80°C trong 6-8 giờ → Ram 3 lần → Sản phẩm hoàn thiện.

Nghiên cứu trường hợp: Một khách hàng sản xuất khuôn tiêm nhựa cho linh kiện điện tử đã yêu cầu xử lý lạnh sâu cho khuôn SKD11. Trước đây, khuôn chỉ sản xuất được 80,000 shot trước khi bị mòn rãnh. Sau khi áp dụng cryogenic, khuôn chạy được 150,000 shot - gần gấp đôi tuổi thọ.

Hệ Thống Kiểm Soát Chất Lượng (QC): "Giấy Khai Sinh" Cho Mỗi Sản Phẩm

Trong ngành nhiệt luyện, chất lượng không thể đánh giá bằng mắt thường. Một chi tiết trông "đẹp" bên ngoài vẫn có thể có vi cấu trúc sai, dẫn đến hỏng hóc khi sử dụng. Đây là lý do tại sao nhiều khách hàng gặp vấn đề "dao tôi xong trông đẹp nhưng dùng không được".

Khác với các đơn vị trả hàng theo kiểu "hộp đen" (đưa vào đen sì, lấy ra bóng loáng nhưng không biết bên trong thế nào), Công Danh cung cấp sự minh bạch tuyệt đối qua hệ thống kiểm soát chất lượng 4 lớp:

Lớp 1: Giám Sát Quy Trình Thời Gian Thực

Mọi lò nhiệt tại Công Danh đều được trang bị hệ thống PLC (Programmable Logic Controller) kết nối với phần mềm giám sát SCADA. Quý khách có thể yên tâm rằng:

• Nhiệt độ được ghi lại chính xác mỗi 10 giây. Nếu có bất kỳ dao động nào vượt quá ±5°C so với nhiệt độ đặt, hệ thống cảnh báo ngay lập tức.
• Thời gian giữ nhiệt được tính toán tự động dựa trên khối lượng và loại vật liệu.
• Tốc độ làm nguội được kiểm soát bằng van điện từ điều chỉnh lưu lượng dầu hoặc khí.

Sau mỗi mẻ nung, hệ thống tự động xuất ra Biểu đồ nhiệt độ - thời gian (Time-Temperature Chart) dưới dạng file PDF, đóng dấu ngày giờ và mã lô. Đây là "chứng cứ" cho thấy chi tiết của Quý khách đã được xử lý đúng quy trình.

Lớp 2: Kiểm Tra Độ Cứng Bề Mặt

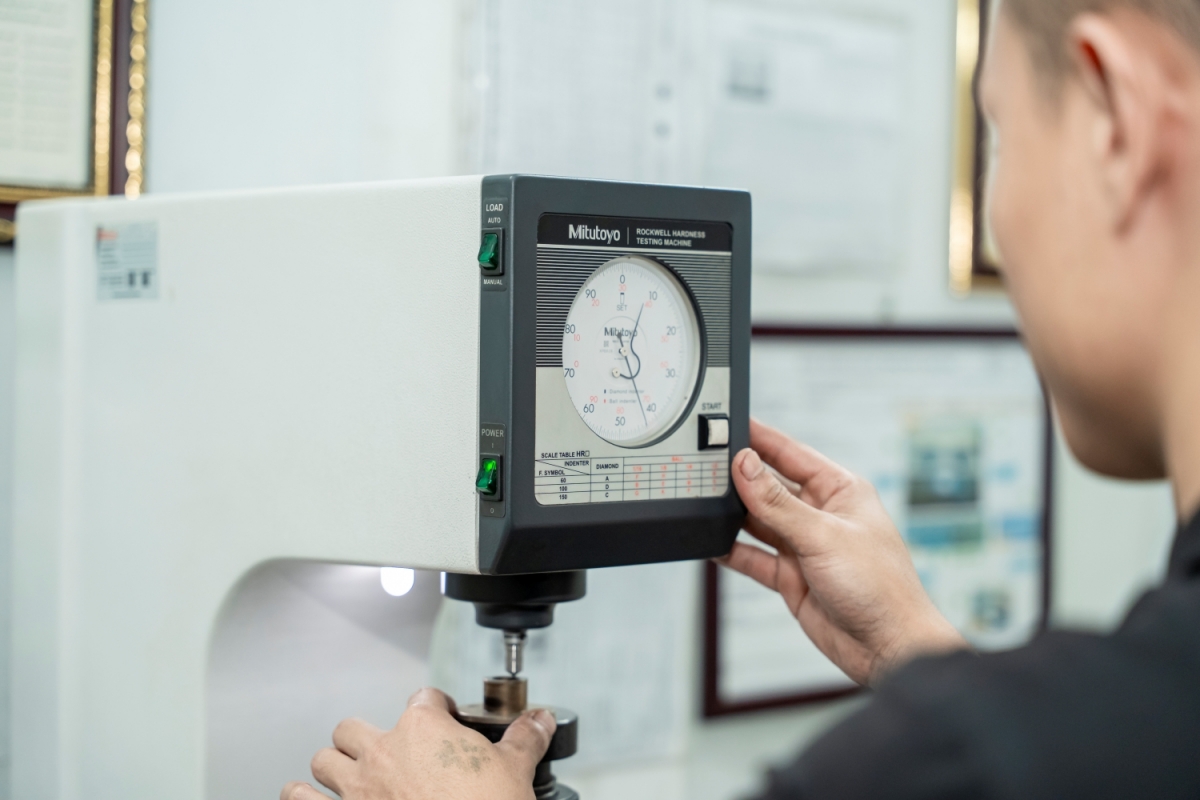

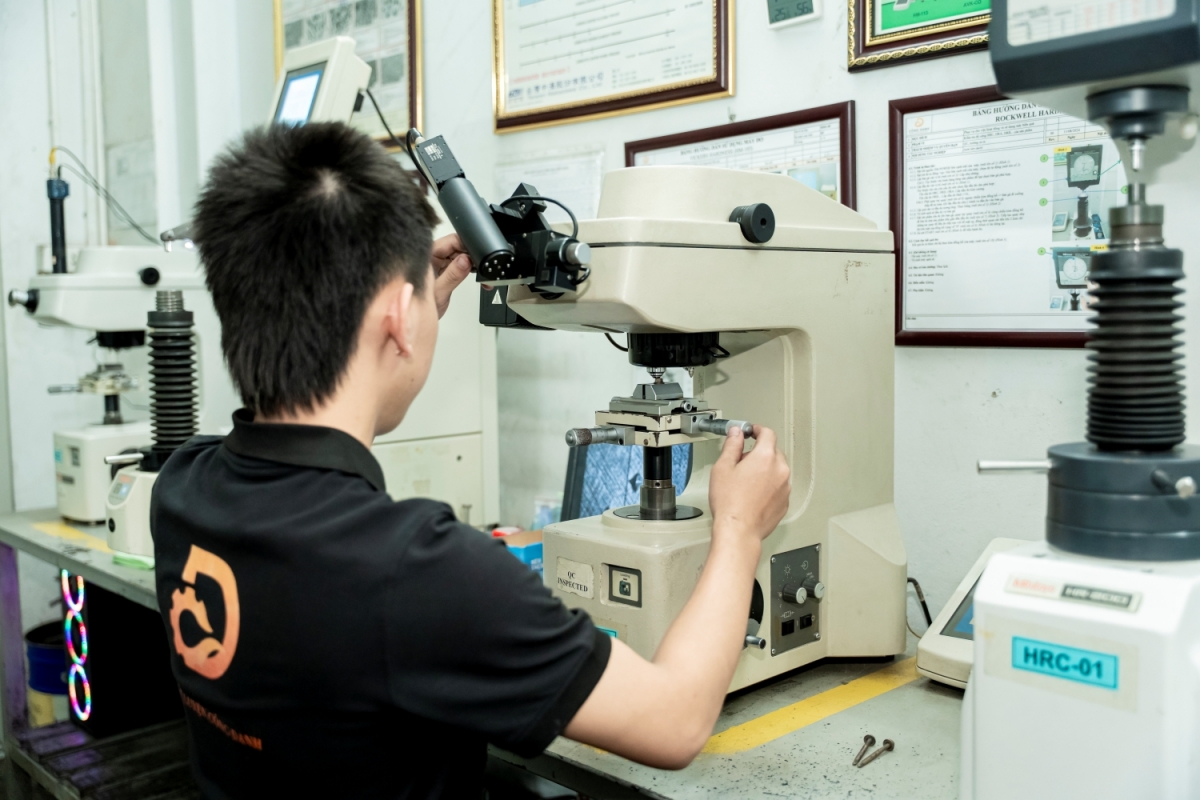

Phòng Lab của chúng tôi trang bị máy đo độ cứng Rockwell của Mitutoyo (Nhật Bản) - thương hiệu hàng đầu thế giới về thiết bị đo lường. Mỗi lô hàng được đo ít nhất 3-5 điểm khác nhau trên bề mặt để đảm bảo độ cứng đồng đều.

Tiêu chuẩn chấp nhận:

• Độ lệch chuẩn (Standard Deviation) giữa các điểm đo ≤ 1 HRC
• Độ cứng trung bình phải nằm trong dải cho phép theo bản vẽ kỹ thuật hoặc tiêu chuẩn JIS

Kết quả đo được ghi vào Bảng đo độ cứng (Hardness Test Report) kèm theo hàng giao.

Lớp 3: Soi Tổ Chức Tế Vi (Microstructure Analysis)

Đây là bước kiểm tra "tận gốc rễ" - nhìn thẳng vào cấu trúc kim loại ở mức độ vi mô. Chúng tôi sử dụng kính hiển vi kim tương Olympus phóng đại 100x - 1000x để kiểm tra:

• Hạt Mactenxit: Xác nhận rằng cấu trúc chủ yếu là Mactenxit (cấu trúc cứng), không có vùng Ferrite mềm. Mactenxit có dạng kim nhọn (acicular) đặc trưng.
• Lớp thoát carbon: Đo độ dày lớp thoát carbon (nếu có). Theo tiêu chuẩn Công Danh, lớp thoát carbon phải ≤ 0.01mm (10 micromet) - thực tế là gần như không có lớp thoát carbon nhờ công nghệ SQF.
• Austenit dư: Ước lượng tỷ lệ austenit dư còn sót lại. Tiêu chuẩn: ≤ 5% sau khi ram hoặc xử lý lạnh.
• Carbide: Kiểm tra sự phân bố các hạt carbide (những hạt cứng trong thép). Carbide phải phân bố đều, không bị vón cục (carbide banding).

Mỗi lô hàng được chụp ảnh vi cấu trúc và lưu trữ. Quý khách có thể yêu cầu bản ảnh này kèm theo hàng giao nếu cần phục vụ kiểm định hoặc đấu thầu dự án.

Lớp 4: Kiểm Tra Biên Dạng Và Kích Thước

Đối với các dao có yêu cầu độ chính xác cao, chúng tôi sử dụng máy đo biên dạng (Profile Projector) và thước cặp điện tử Mitutoyo để kiểm tra kích thước trước và sau nhiệt luyện.

Tiêu chuẩn kiểm soát biến dạng:

• Đối với chi tiết dưới 100mm: Sai lệch kích thước ≤ 0.05mm
• Đối với chi tiết 100-300mm: Sai lệch kích thước ≤ 0.10mm
• Độ cong vênh: ≤ 0.02mm/100mm chiều dài

Nếu chi tiết vượt quá giới hạn cho phép, chúng tôi ngay lập tức điều chỉnh quy trình (giảm nhiệt độ dầu tôi, thay đổi tốc độ làm nguội, hoặc áp dụng phương pháp tôi phân đoạn) và xử lý lại miễn phí.

Chứng Chỉ Xuất Xưởng (Certificate of Conformance)

Mỗi lô hàng rời khỏi nhà máy Công Danh đều kèm theo bộ tài liệu hoàn chỉnh:

• Biểu đồ nhiệt độ - thời gian (Time-Temp Chart) xuất từ PLC
• Bảng đo độ cứng (Hardness Test Report) với tối thiểu 3 điểm đo
• Ảnh vi cấu trúc kim tương (yêu cầu trước khi gia công nếu cần thiết)
• Cam kết bảo hành và hỗ trợ kỹ thuật

Hồ sơ này không chỉ là "giấy tờ" mà là bằng chứng khoa học cho thấy sản phẩm của Quý khách đã được xử lý đúng tiêu chuẩn quốc tế. Nhiều khách hàng của chúng tôi sử dụng hồ sơ này để chứng minh chất lượng với đối tác nước ngoài hoặc khi tham gia đấu thầu các dự án FDI.

Phản hồi từ khách hàng: "Trước đây chúng tôi luôn phải tự kiểm tra lại độ cứng khi nhận hàng từ các đơn vị nhiệt luyện khác. Kể từ khi làm việc với Công Danh, chúng tôi tin tưởng hoàn toàn vào báo cáo của họ. Chưa một lần nào độ cứng sai khác so với cam kết." - Anh Tuấn, Phụ trách kỹ thuật, Công ty Khuôn Mẫu Thăng Long

Năng Lực Sản Xuất Và Khách Hàng Tiêu Biểu

Công Danh không phải là xưởng nhiệt luyện nhỏ lẻ. Chúng tôi là nhà máy quy mô công nghiệp với năng lực phục vụ từ đơn hàng thử nghiệm nhỏ (5-10kg) cho doanh nghiệp mới khởi nghiệp, đến các đơn hàng sản xuất hàng loạt (hàng tấn/tháng) cho các tập đoàn FDI.

Cơ Sở Hạ Tầng

Diện tích nhà máy: 1,300m² tại Cụm công nghiệp Trường An, Xã An Khánh, Thành phố Hà Nội - vị trí thuận lợi cho việc giao nhận hàng từ các khu công nghiệp Thăng Long, Quang Minh, Bắc Thăng Long và trung tâm Hà Nội.

Thiết bị: 100% thiết bị nhiệt luyện được nhập khẩu từ Đức và Đài Loan, bao gồm:

• 3 Lò Tôi Thấm Khí Kín (SQF) công suất từ 500kg đến 2 tấn/mẻ
• 2 Lò Băng Tải liên tục cho sản xuất hàng loạt
• 1 Lò Chân Không cho các ứng dụng đặc biệt
• Hệ thống Ram độc lập với 5 buồng ram
• Thiết bị Xử lý lạnh sâu (Cryogenic Chamber) với Nitơ lỏng

Phòng Lab kiểm định: Trang bị đầy đủ thiết bị đo lường hiện đại của Mitutoyo và Olympus.

Khách Hàng Tin Tưởng

Danh sách khách hàng của Công Danh trải dài từ các doanh nghiệp nhỏ Việt Nam đến các tập đoàn đa quốc gia:

• Wiha Tools (Đức): Nhà sản xuất dụng cụ cầm tay chính xác hàng đầu thế giới. Chúng tôi xử lý nhiệt cho các đầu vít, đầu khẩu Wiha phục vụ thị trường Đông Nam Á.
• Samsung Electronics Vietnam: Cung cấp dịch vụ nhiệt luyện cho các khuôn và dao cụ phục vụ sản xuất linh kiện điện tử.
• Canon Vietnam: Xử lý nhiệt cho các chi tiết chính xác trong cụm máy photocopy và máy in.
• Camex (Nhật Bản): Xưởng cơ khí chính xác chuyên gia công khuôn cho ngành ô tô. Chúng tôi là đối tác nhiệt luyện độc quyền của Camex tại miền Bắc.
• Các doanh nghiệp FDI và chuỗi cung ứng: Hơn 50 doanh nghiệp trong các chuỗi cung ứng toàn cầu đã tin tưởng sử dụng dịch vụ của Công Danh, bao gồm các ngành: ô tô, điện tử, y tế, hàng không.

Dịch Vụ Khách Hàng Chuyên Nghiệp

Tư vấn miễn phí trước khi gia công: Đội ngũ kỹ sư của chúng tôi sẵn sàng tư vấn về:

• Lựa chọn vật liệu phù hợp với ứng dụng (SKD11 hay SKH51? Cần độ cứng bao nhiêu?)
• Thiết kế chi tiết tránh ứng suất tập trung (các góc sắc, lỗ khoan gần nhau dễ gây nứt)
• Quy trình nhiệt luyện tối ưu để đạt được yêu cầu kỹ thuật với chi phí thấp nhất

Giao nhận tận nơi (Door-to-door): Chúng tôi hợp tác với các đơn vị vận chuyển chuyên nghiệp để đảm bảo hàng được đóng gói cẩn thận, giao đúng hẹn. Đối với khách hàng trong nội thành Hà Nội, chúng tôi có xe tải nhẹ giao hàng trong ngày.

Thời gian xử lý nhanh: Tùy vào quy trình, thời gian xử lý dao cụ tại Công Danh như sau:

Quy Trình	Thời Gian Nung + Tôi	Thời Gian Ram	Tổng Thời Gian
SKD11 - Tôi + Ram thấp	2-3 giờ	2 giờ x 2 lần	6-7 giờ
SKD11 - Tôi + Ram cao	2-3 giờ	3 giờ x 2 lần	8-9 giờ
SKH51 - Tôi + Ram 3 lần	3-4 giờ	2 giờ x 3 lần	9-10 giờ
Xử lý lạnh sâu + Ram	2-3 giờ	6 giờ lạnh + 6 giờ ram	14-15 giờ

Với lô hàng nhỏ dưới 50kg, Quý khách có thể gửi hàng sáng và nhận lại chiều cùng ngày hoặc sáng hôm sau.

Hỗ trợ kỹ thuật sau bán hàng: Nếu chi tiết gặp vấn đề trong quá trình sử dụng (mòn nhanh, nứt vỡ), đội ngũ kỹ sư của chúng tôi sẽ phân tích nguyên nhân và đề xuất giải pháp cải tiến. Chúng tôi không chỉ là nhà cung cấp dịch vụ, mà là đối tác kỹ thuật lâu dài của Quý khách.

Chương Trình "Dùng Thử Niềm Tin" - Trải Nghiệm Miễn Phí

Chúng tôi hiểu rằng, việc thay đổi nhà cung cấp nhiệt luyện luôn đi kèm với rủi ro. Quý khách đã quen với một đơn vị, dù có vấn đề nhưng "biết rõ", còn hơn là chuyển sang đơn vị mới "chưa chắc chắn".

Để xóa bỏ rào cản tâm lý này, Công Danh triển khai chương trình "Dùng Thử Niềm Tin":

Ưu đãi: Nhiệt luyện miễn phí 100% cho 5-10kg hàng mẫu (tương đương 20-50 chi tiết dao cụ tùy kích thước).

Điều kiện:

• Quý khách cung cấp bản vẽ kỹ thuật hoặc mô tả yêu cầu về độ cứng, loại vật liệu
• Cam kết đánh giá kết quả và phản hồi trong vòng 7 ngày

Cam kết của Công Danh:

• Xử lý hàng mẫu với quy trình nghiêm ngặt tương tự hàng sản xuất chính thức
• Cung cấp đầy đủ biểu đồ nhiệt, báo cáo độ cứng, ảnh vi cấu trúc (nếu yêu cầu)
• Nếu kết quả không đạt yêu cầu kỹ thuật, chúng tôi xử lý lại miễn phí hoàn toàn

Mục tiêu: Để Quý khách tự mình kiểm chứng chất lượng bề mặt sáng bóng, độ cứng đồng đều, và khả năng làm việc thực tế của dao. Chỉ khi hài lòng, Quý khách mới quyết định hợp tác lâu dài.

Đừng để chi phí gia công đắt đỏ lãng phí vì nhiệt luyện kém chất lượng. Hãy chọn Công Danh - nơi công nghệ hiện đại kết hợp với kinh nghiệm chuyên sâu - để dao cụ của bạn đạt hiệu suất tối đa và tuổi thọ bền bỉ.

• Hotline: 0899.17.8686 (Tư vấn kỹ thuật 24/7)
• Zalo OA: 0899.17.8686 (Gửi bản vẽ, hình ảnh để báo giá nhanh)
• Địa chỉ: Cụm công nghiệp Trường An, Xã An Khánh, Thành phố Hà Nội

Đăng ký ngay chương trình "Dùng Thử Niềm Tin": Gọi hotline hoặc nhắn tin Zalo với nội dung "DÙNG THỬ + Tên công ty + Loại dao cần xử lý". Đội ngũ kỹ sư của chúng tôi sẽ liên hệ tư vấn chi tiết trong vòng 2 giờ.

Yêu cầu báo giá chi tiết: Vui lòng gửi kèm bản vẽ kỹ thuật (file PDF hoặc CAD) và thông tin về:

• Loại vật liệu (SKD11, SKH51, SKD61...)
• Độ cứng yêu cầu (HRC)
• Khối lượng/số lượng chi tiết
• Yêu cầu đặc biệt (nếu có): xử lý lạnh sâu, độ chính xác kích thước...

Chúng tôi cam kết phản hồi báo giá trong vòng 24 giờ làm việc kèm theo tư vấn kỹ thuật chi tiết về quy trình phù hợp nhất.

Nhiệt Luyện Công Danh - Không chỉ tôi thép, chúng tôi thổi hồn vào vật liệu!
