Việt Nam đang trở thành công xưởng chế tạo mới của khu vực, yêu cầu về độ chính xác trong đột dập linh kiện điện tử và ô tô ngày càng khắt khe. Hiệu suất sản xuất không chỉ nằm ở máy móc, mà phụ thuộc hoàn toàn vào tuổi thọ và độ ổn định của bộ khuôn đột dập.
Tại Sao Tuổi Thọ Khuôn Đột Dập Quyết Định Lợi Nhuận Của Quý Khách?
Chi phí đầu tư cho một bộ khuôn đột dập chính xác không hề nhỏ. Từ khâu thiết kế, gia công thô trên máy CNC, cắt dây EDM cho các chi tiết tinh, đến mài tinh chỉnh - mỗi bộ khuôn có thể tiêu tốn từ vài chục triệu đến vài trăm triệu đồng tùy độ phức tạp.
Tuy nhiên, thực trạng tại nhiều xưởng cơ khí cho thấy một nghịch lý đáng báo động: các bộ khuôn giá trị cao thường gặp phải những sự cố nghiêm trọng ngay trong giai đoạn đầu vận hành.
- Chày đột bị gãy đột ngột: Sau vài nghìn lần dập, chày bất ngờ gãy làm đôi, gây dừng máy khẩn cấp. Chi tiết đang gia công bị phế phẩm, đơn hàng trễ deadline, và chi phí làm lại chày mới tốn kém cả thời gian lẫn tiền bạc.
- Mẻ lưỡi cắt sớm: Lưỡi dao cối chỉ sau vài chục nghìn shot đã bắt đầu sứt mẻ, khiến sản phẩm dập ra có mép móc, không đạt chuẩn về biên dạng. Quý khách buộc phải dừng sản xuất để mài sắc lại, giảm năng suất nghiêm trọng.
- Nứt và cong vênh sau cắt dây EDM: Đây là vấn đề ẩn tàng nhất. Các chi tiết chày cối sau khi nhiệt luyện trông có vẻ hoàn hảo - cứng, sáng bóng. Nhưng khi đưa lên máy EDM để cắt rãnh hoặc lỗ định vị, đột nhiên xuất hiện vết nứt tế vi dọc theo vùng cắt, hoặc chi tiết bị cong vênh mất hình dạng. Nguyên nhân là do ứng suất dư trong thép sau nhiệt luyện không được giải phóng triệt để.
- Tuổi thọ khuôn thấp hơn dự kiến: Kế hoạch ban đầu là một bộ khuôn chạy được 500,000 shot, nhưng thực tế chỉ đạt 150,000 shot đã phải thay thế. Chi phí tính trên đơn vị sản phẩm tăng vọt, làm giảm lợi nhuận và khả năng cạnh tranh.
Tất cả những vấn đề trên đều có chung một nguyên nhân gốc rễ: quy trình nhiệt luyện không đạt chuẩn. Nhiều xưởng chọn đơn vị nhiệt luyện chỉ dựa trên giá rẻ, không quan tâm đến công nghệ thiết bị và quy trình kiểm soát chất lượng. Kết quả là tiết kiệm được vài trăm nghìn đồng chi phí nhiệt luyện, nhưng phải chịu tổn thất hàng chục triệu từ khuôn hỏng.
Tại Nhiệt Luyện Công Danh, chúng tôi không chỉ làm cứng thép. Chúng tôi cung cấp giải pháp luyện kim toàn diện để biến bộ khuôn của Quý khách thành công cụ sản xuất bền bỉ nhất, với tuổi thọ vượt xa kỳ vọng.
Thống kê thực tế: Theo khảo sát của chúng tôi với 50+ khách hàng trong ngành đột dập, những bộ khuôn được nhiệt luyện bằng công nghệ chân không và xử lý lạnh sâu có tuổi thọ trung bình gấp 2.3 lần so với phương pháp nhiệt luyện truyền thống bằng lò muối.
Thách Thức Cốt Lõi Của Dụng Cụ Đột Dập - Hiểu Đúng Để Xử Lý Đúng
Để giải quyết triệt để các vấn đề về tuổi thọ khuôn, chúng tôi cần đi sâu vào bản chất vật lý và hóa học của quá trình nhiệt luyện. Đây là những kiến thức chuyên sâu mà các xưởng nhiệt luyện giá rẻ thường bỏ qua hoặc không có năng lực để kiểm soát.
Mòn Và Mẻ (Wear & Chipping) - Cuộc Chiến Của Vi Cấu Trúc
Vấn đề từ góc nhìn luyện kim: SKD11 (tương đương AISI D2) là thép công cụ làm nguội (cold work tool steel) với hàm lượng Carbon 1.4-1.6% và Crom 11-13%. Khi nung nóng đến nhiệt độ austenit hóa (1020-1040°C), carbon và crom kết hợp tạo thành các hạt carbide crom (Cr7C3, Cr23C6). Đây là những hạt cực kỳ cứng, chịu mài mòn tốt.
Tuy nhiên, nếu quy trình nhiệt luyện không được kiểm soát chặt chẽ, các carbide này sẽ phát triển thành hạt thô to, không đồng đều. Khi chày đột va đập vào tôn kim loại, lực tập trung tại các hạt carbide lớn, gây ra hiện tượng bật vỡ (carbide fracture), dẫn đến mẻ lưỡi cắt.
Giải pháp của Công Danh - Kiểm soát vi cấu trúc tinh thể:
Chúng tôi áp dụng quy trình nung nhiệt từng nấc với tốc độ nung chậm được tính toán chính xác (không quá 200°C/giờ). Điều này cho phép carbon khuếch tán đều vào austenit, hạn chế sự phát triển quá mức của carbide.
Nhiệt độ austenit hóa được kiểm soát chặt chẽ trong khoảng 1020-1030°C (với SKD11). Nhiệt độ này vừa đủ để hòa tan một phần carbide nhỏ vào austenit, nhưng không quá cao để gây nên phát triển hạt thô.
Kết quả là cấu trúc martensite sau tôi có kích thước hạt mịn, đạt cấp hạt ASTM No. 8 trở lên (kích thước hạt dưới 0.03mm). Cấu trúc này vừa đảm bảo độ cứng cao (60-62 HRC) để chống mài mòn, vừa có độ dai va đập tốt để chống mẻ lưỡi.
So sánh thực tế: Một khách hàng sản xuất khuôn đột linh kiện điện tử đã gửi mẫu chày SKD11 của họ cho chúng tôi kiểm tra vi cấu trúc. Mẫu này được nhiệt luyện tại một xưởng khác, liên tục bị mẻ góc sau 20,000 shot. Khi soi dưới kính hiển vi, chúng tôi phát hiện cấu trúc hạt thô (ASTM No. 5) với các carbide lớn lên tới 0.08mm phân bố không đều. Sau khi chúng tôi nhiệt luyện lại bằng quy trình kiểm soát hạt mịn, chày mới chạy được 180,000 shot mà vẫn giữ nguyên độ sắc - tăng gấp 9 lần tuổi thọ.
Biến Dạng Và Nứt Sau Cắt Dây (EDM Cracking) - Kẻ Thù Giấu Mặt
Nguyên nhân sâu xa của hiện tượng nứt sau EDM:
Khi thép được tôi từ nhiệt độ cao (1030°C) xuống nhiệt độ phòng, cấu trúc chuyển từ austenit sang martensite. Quá trình chuyển pha này đi kèm với sự thay đổi thể tích - martensite có thể tích lớn hơn austenit khoảng 4%. Sự dãn nở không đồng đều này tạo ra ứng suất dư bên trong chi tiết.
Ứng suất dư như một "quả bom hẹn giờ" - nó nằm yên trong thép, không gây hại gì cho đến khi... Quý khách mang chi tiết lên máy EDM để cắt dây. Quá trình EDM loại bỏ một lớp vật liệu mỏng bằng phóng điện, vô tình "mở khóa" sự cân bằng ứng suất. Ứng suất dư đột ngột được giải phóng, gây ra nứt tế vi dọc theo đường cắt hoặc làm cong vênh chi tiết.
Tại sao các xưởng nhiệt luyện thông thường không giải quyết được vấn đề này?
Phần lớn các xưởng chỉ thực hiện ram 1 lần ở nhiệt độ thấp (180-200°C) để giữ độ cứng cao nhất. Tuy nhiên, nhiệt độ ram này quá thấp, không đủ năng lượng để các nguyên tử sắt di chuyển và tái sắp xếp cấu trúc nhằm giảm ứng suất. Kết quả là ứng suất dư vẫn còn nguyên, chỉ chờ cơ hội để "nổ".
Giải pháp đột phá của Công Danh - Quy trình Ram cao đa lần (Multi-Stage High Temperature Tempering):
Đối với thép DC53: Chúng tôi áp dụng quy trình ram cao tại vùng nhiệt độ 520-540°C. Tại nhiệt độ này, ứng suất dư được giải phóng gần như hoàn toàn nhờ quá trình hồi phục (recovery) và kết tinh lại (recrystallization) của cấu trúc martensite.
Điểm đặc biệt của DC53 là hiện tượng "đỉnh cứng thứ cấp" (secondary hardening peak). Khi ram ở 520-540°C, độ cứng không giảm xuống mà ngược lại còn tăng nhẹ từ 61-62 HRC lên 62-64 HRC. Nguyên nhân là các carbide đặc biệt (Mo2C, VC) kết tủa ra từ martensite, tạo thêm độ cứng trong khi vẫn giữ được độ dai cao.
Ram đa lần (2-3 lần): Chúng tôi không chỉ ram một lần mà thực hiện 2-3 chu kỳ ram. Mỗi lần ram cách nhau 4-6 giờ để cấu trúc ổn định hoàn toàn. Quy trình này đảm bảo:
- Ứng suất dư giảm xuống dưới 15% so với trạng thái sau tôi (đo bằng phương pháp nhiễu xạ tia X)
- Austenit dư (retained austenite) chuyển biến hết thành martensite ổn định
- Kích thước chi tiết không thay đổi theo thời gian (dimensional stability)
Kết quả thực tế: Một khách hàng sản xuất khuôn đột dập vỏ điện thoại đã từng gặp vấn đề nứt chày sau khi cắt rãnh thoát liệu bằng EDM. Tỷ lệ nứt lên tới 30% số chày sản xuất. Sau khi chuyển sang sử dụng dịch vụ của Công Danh với quy trình ram cao đa lần, tỷ lệ nứt giảm xuống 0% trong suốt 6 tháng sản xuất liên tục với hơn 200 chày được gia công.
Lời khuyên từ chuyên gia: Nếu Quý khách có kế hoạch cắt dây EDM sau nhiệt luyện, hãy luôn yêu cầu nhà cung cấp nhiệt luyện thực hiện ram cao (trên 500°C) và ram nhiều lần. Đừng chỉ chú ý đến độ cứng HRC mà bỏ qua yếu tố ứng suất dư - đây chính là nguyên nhân hàng đầu gây nứt vỡ trong gia công EDM.
Công Nghệ Lò Tôi Chân Không - Sự Khác Biệt Tạo Nên Đẳng Cấp
Thiết bị là nền tảng của chất lượng nhiệt luyện. Một quy trình lý thuyết hoàn hảo cũng không thể thực hiện nếu thiếu công nghệ phù hợp. Đây là lý do tại sao Công Danh đầu tư hàng tỷ đồng vào hệ thống lò chân không và lò đa dụng nhập khẩu từ Đức và Đài Loan.

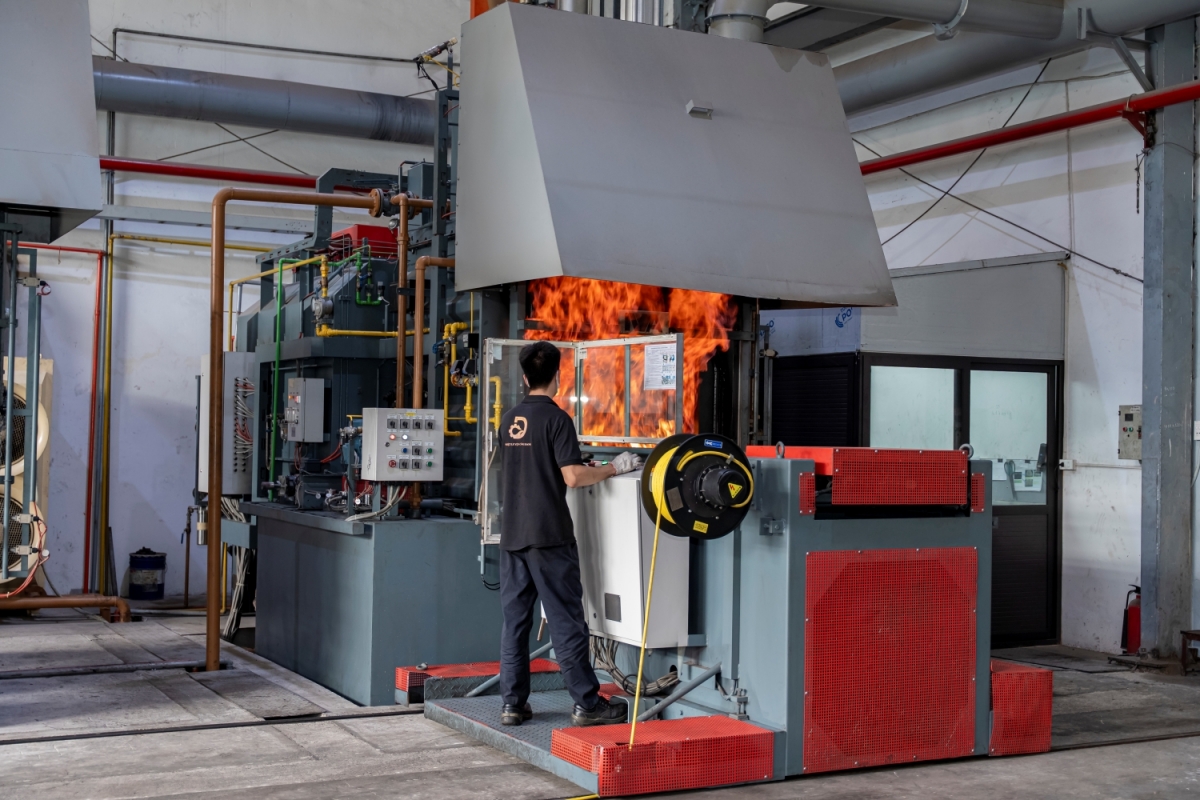

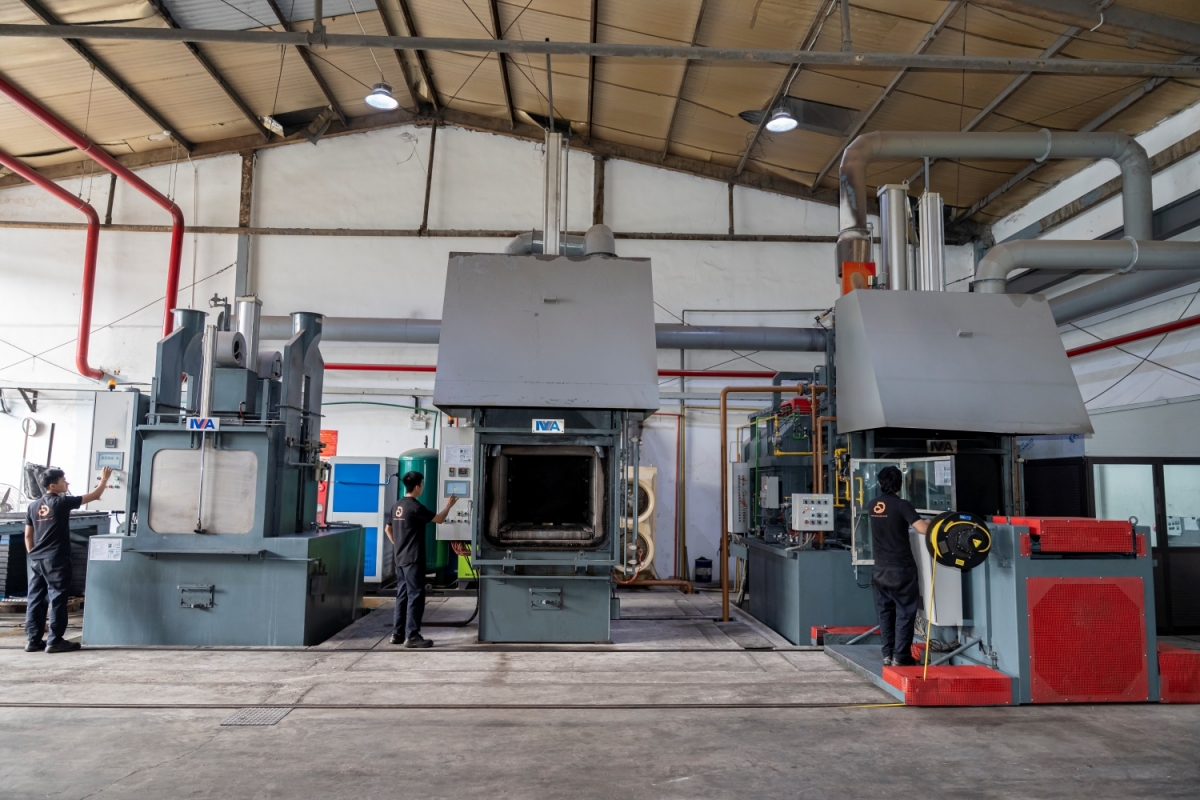

Lò Tôi Chân Không (Vacuum Hardening Furnace) - Công Nghệ Đỉnh Cao
Khác biệt hoàn toàn với lò muối hay lò điện trở truyền thống, lò chân không hoạt động trong môi trường không có không khí (áp suất 10^-3 đến 10^-5 mbar). Điều này mang lại những lợi ích vượt trội:
Bề mặt sáng bóng tuyệt đối: Không có oxy nghĩa là không có phản ứng oxy hóa. Chi tiết sau khi tôi có bề mặt sáng bóng như gương, màu xám ánh kim đặc trưng của thép không gỉ. Quý khách không cần bắn cát, mài hoặc đánh bóng lại - tiết kiệm thời gian và chi phí gia công hoàn thiện.
Điều này đặc biệt quan trọng với các chi tiết có hình dạng phức tạp như chày có gân, rãnh, hoặc các lỗ định vị nhỏ. Với lò muối, sau khi tôi bề mặt đen xì, muối bám dính khắp nơi, rất khó làm sạch triệt để các kẽ hở hẹp. Lò chân không giải quyết hoàn toàn vấn đề này.
Không thoát carbon bề mặt: Thoát carbon (decarburization) là hiện tượng carbon ở lớp bề mặt thép bị khuếch tán ra ngoài khi nung nóng trong môi trường có oxy. Lớp thoát carbon trở nên mềm hơn (có thể giảm 5-10 HRC so với lõi), gây giảm khả năng chống mài mòn nghiêm trọng.
Trong lò chân không, không có oxy để "cướp" carbon, do đó bề mặt giữ nguyên hàm lượng carbon như thiết kế. Độ cứng từ ngoài vào trong đồng đều, đảm bảo lưỡi cắt luôn sắc bền.
Kiểm soát biến dạng chính xác: Hệ thống tôi bằng khí Nitơ áp suất cao (6-10 bar) với biến tần điều khiển tốc độ quạt thổi. Tốc độ làm nguội được điều chỉnh linh hoạt tùy theo độ dày và hình dạng chi tiết.
- Đối với chi tiết mỏng (dưới 5mm): Tốc độ làm nguội nhanh để đạt độ cứng cao
- Đối với chi tiết dày hoặc hình dạng phức tạp: Giảm tốc độ làm nguội để hạn chế sốc nhiệt và ứng suất

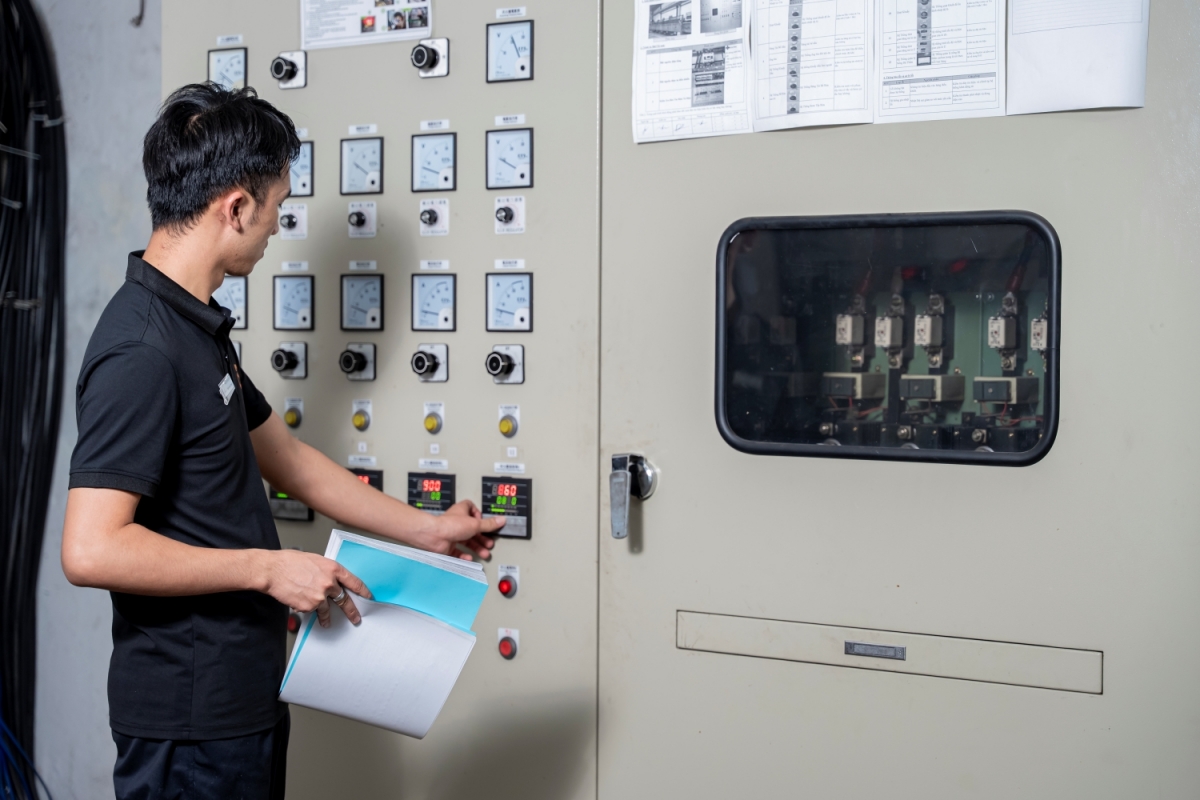

Hệ thống PLC (Programmable Logic Controller) tự động điều khiển toàn bộ quá trình dựa trên chương trình đã được thiết lập. Không còn phụ thuộc vào "kinh nghiệm" hay "cảm giác" của thợ lò như phương pháp thủ công.
Lưu trữ dữ liệu hoàn chỉnh: Mỗi mẻ nung được ghi lại đầy đủ các thông số: nhiệt độ nung, thời gian giữ nhiệt, áp suất chân không, tốc độ làm nguội. Dữ liệu này được xuất thành biểu đồ nhiệt (Time-Temperature Chart) kèm theo hàng giao - bằng chứng cho thấy chi tiết đã được xử lý đúng quy trình.
Quy Trình "May Đo" Cho Từng Loại Vật Liệu
Công Danh không áp dụng một công thức chung cho mọi loại thép. Mỗi mác thép có cấu trúc hóa học riêng, yêu cầu quy trình riêng để khai thác tối đa tính năng.
Quy Trình Tối Ưu Cho Thép SKD11 (AISI D2)
Đặc điểm vật liệu: SKD11 nổi tiếng với khả năng chống mài mòn vượt trội nhờ hàm lượng Crom cao (11-13%). Tuy nhiên, đây cũng là loại thép khó nhiệt luyện do dễ bị nứt nguội và biến dạng.
Quy trình của Công Danh:
- Nung sơ bộ: 600-650°C (30 phút) → 850-900°C (20 phút) → Giảm sốc nhiệt, đảm bảo nhiệt truyền đồng đều từ bề mặt vào lõi.
- Austenit hóa: 1020-1030°C, giữ nhiệt 25-40 phút tùy tiết diện. Áp suất chân không duy trì ở 10^-4 mbar.
- Tôi khí Nitơ: Áp suất 6-8 bar, tốc độ làm nguội 50-100°C/phút tại vùng 800-500°C (vùng nguy hiểm nhất về biến dạng). Tốc độ này vừa đủ nhanh để tạo martensite, vừa đủ chậm để kiểm soát ứng suất.
Ram 2 lần:
- Ram lần 1: 180-200°C x 2 giờ → Độ cứng 60-62 HRC (phù hợp cho chày đột yêu cầu chống mài mòn cao)
- Ram lần 2: Lặp lại ở cùng nhiệt độ → Chuyển biến hết austenit dư, ổn định kích thước
Hoặc nếu khách hàng cần độ dai cao hơn (khuôn dập vật liệu dày, chịu va đập lớn):
- Ram lần 1: 500-540°C x 2.5 giờ → Độ cứng giảm xuống 55-58 HRC nhưng độ dai tăng gấp đôi
- Ram lần 2: Lặp lại để đảm bảo ổn định
Chiến lược cân bằng: Với SKD11, chúng tôi tập trung vào việc cân bằng giữa độ cứng chống mài mòn và độ dai để tránh sứt mẻ. Tùy vào loại vật liệu mà Quý khách dập (inox, thép carbon, nhôm), chúng tôi điều chỉnh nhiệt độ ram để đạt tỷ lệ cứng/dai tối ưu.
Quy Trình Đặc Biệt Cho Thép DC53 (Daido Steel)
Tại sao DC53 đang thay thế dần SKD11?
DC53 là thép công cụ thế hệ mới được phát triển bởi Daido Steel (Nhật Bản) nhằm khắc phục các nhược điểm của SKD11. Với hàm lượng Molypden cao hơn, DC53 có những ưu thế vượt trội:
- Độ dai gấp 2 lần SKD11: Chịu va đập tốt hơn, ít bị mẻ lưỡi khi dập vật liệu cứng
- Độ cứng cao hơn: Đạt 62-64 HRC so với 60-62 HRC của SKD11
- Ít biến dạng hơn: Nhờ nhiệt độ tôi thấp hơn (1030°C so với 1050°C của SKD11), biến dạng giảm 20-30%
- Khả năng gia công tốt hơn: Dễ mài, dễ EDM
Quy trình khai thác tối đa DC53 tại Công Danh:
- Austenit hóa: 1010-1030°C (thấp hơn SKD11 20°C) → Giảm biến dạng và tiết kiệm năng lượng
- Tôi khí Nitơ: Áp suất 8-10 bar → DC53 có khả năng tôi cứng tốt hơn nên có thể dùng tốc độ làm nguội chậm hơn, an toàn hơn
- Ram cao để đạt đỉnh cứng thứ cấp: 520-540°C x 2 giờ, lặp lại 2-3 lần
Tại nhiệt độ ram này, hiện tượng kỳ diệu xảy ra - các carbide Mo2C kết tủa ra từ martensite, tạo thêm độ cứng. Kết quả là độ cứng tăng từ 61-62 HRC (ngay sau tôi) lên 62-64 HRC (sau ram), trong khi độ dai vẫn được giữ ở mức cao.
Kiểm soát austenit dư: DC53 sau tôi có khoảng 8-12% austenit dư. Quy trình ram 2-3 lần chuyển biến hầu hết austenit này thành martensite, đảm bảo độ cứng ổn định và kích thước không thay đổi.
| Tiêu Chí | SKD11 | DC53 |
|---|---|---|
| Độ Cứng (HRC) | 60-62 | 62-64 |
| Độ Dai Va Đập (J/cm²) | 3-4 | 7-8 |
| Nhiệt Độ Tôi (°C) | 1020-1040 | 1010-1030 |
| Biến Dạng Tương Đối (%) | 100 | 70-80 |
| Khả Năng Mài | Trung bình | Tốt |
| Giá Thành Vật Liệu | 100% | 120-130% |
| Tuổi Thọ Khuôn | 100% | 150-200% |
Xử Lý Lạnh Sâu (Cryogenic Treatment) - Công Nghệ Cao Cấp Ít Ai Cung Cấp
Đây là dịch vụ đặc biệt mà chỉ số ít đơn vị tại Việt Nam có khả năng thực hiện. Xử lý lạnh sâu là quá trình đưa chi tiết xuống nhiệt độ cực thấp (-80°C đến -196°C bằng Nitơ lỏng) ngay sau khi tôi và trước khi ram.
Nguyên lý khoa học:
Sau khi tôi, cấu trúc thép gồm 2 pha chính:
- Martensite (85-92%) - pha cứng
- Austenit dư (8-15%) - pha mềm, không ổn định
Austenit dư là "kẻ thù" của độ cứng và độ ổn định kích thước. Nó có xu hướng chuyển biến chậm thành martensite theo thời gian (quá trình lão hóa), gây ra thay đổi kích thước của chi tiết. Đối với khuôn đột dập chính xác, sai số chỉ 0.01mm cũng có thể gây ra vấn đề về biên dạng sản phẩm.
Khi hạ nhiệt độ xuống -80°C đến -196°C, năng lượng nhiệt của austenit giảm mạnh, buộc nó phải chuyển biến ngay lập tức thành martensite. Tỷ lệ chuyển biến lên tới 95-98%, giảm austenit dư xuống dưới 2-3%.
Lợi ích cụ thể cho khuôn đột dập:
- Tăng độ cứng: Thêm 1-3 HRC so với quy trình thông thường. Độ cứng từ 62 HRC tăng lên 64-65 HRC - mức độ cứng gần bằng ceramic.
- Tăng khả năng chống mài mòn 30-50%: Cấu trúc martensite sau xử lý lạnh mịn và đồng đều hơn. Carbide phân bố đều khắp, không có vùng "điểm yếu". Lưỡi cắt giữ được độ sắc lâu hơn đáng kể.
- Ổn định kích thước tuyệt đối: Không có hiện tượng "phát triển kích thước" (dimensional growth) sau nhiều tháng sử dụng. Điều này cực kỳ quan trọng cho các bộ khuôn có dung sai chặt (±0.005mm).
- Giảm ứng suất dư: Austenit là pha gây ứng suất. Khi chuyển biến hết, chi tiết ổn định hơn, ít bị nứt trong quá trình EDM hoặc mài.
- Tăng độ bền mỏi: Khuôn chịu được nhiều chu kỳ dập hơn trước khi xuất hiện vết nứt mỏi.
Quy trình Cryogenic của Công Danh:
- Tôi chân không ở nhiệt độ tiêu chuẩn
- Làm lạnh sâu: Hạ nhiệt độ từ nhiệt độ phòng xuống -80°C với tốc độ 3-5°C/phút (tránh sốc nhiệt)
- Giữ ở -80°C trong 6-8 giờ để chuyển biến hoàn toàn
- Nâng nhiệt độ từ -80°C lên nhiệt độ phòng với tốc độ 2-3°C/phút
- Ram 2-3 lần ở nhiệt độ 520-540°C
Ứng dụng khuyến nghị:
- Khuôn đột dập linh kiện điện tử (connector, pin, vỏ điện thoại) - yêu cầu độ chính xác micron
- Chày đột kim loại cứng (inox 304, inox 316) - chịu mài mòn cao
- Dao cắt blanking yêu cầu lưỡi sắc tuyệt đối
- Khuôn dập tiền xu, huy chương - cần ổn định kích thước lâu dài
Case study thực tế: Một doanh nghiệp FDI sản xuất connector điện tử đã đầu tư một bộ khuôn đột dập 32 vị trí trị giá 800 triệu đồng. Yêu cầu kỹ thuật: dung sai lỗ ±0.003mm, tuổi thọ tối thiểu 1 triệu shot. Sau khi áp dụng xử lý lạnh sâu cho toàn bộ chày và cối DC53, bộ khuôn đã hoạt động liên tục 18 tháng với 1.8 triệu shot mà vẫn đảm bảo dung sai - vượt 80% kỳ vọng ban đầu.
So Sánh Nhiệt Luyện Phổ Thông Và Nhiệt Luyện Công Danh
Để Quý khách có cái nhìn rõ ràng về sự khác biệt, chúng tôi tổng hợp bảng so sánh chi tiết:
| Tiêu Chí | Nhiệt Luyện Phổ Thông | Nhiệt Luyện Công Danh |
|---|---|---|
| Công Nghệ Thiết Bị | Lò muối, lò điện trở (kiểm soát nhiệt độ kém chính xác ±20°C) | Lò chân không & Lò khí quyển kiểm soát công nghệ Đức/Đài Loan (±3°C) |
| Bề Mặt Sau Tôi | Đen, oxy hóa, bám muối, cần làm sạch và đánh bóng lại | Sáng bóng, không oxy hóa, giữ nguyên biên dạng, sẵn sàng sử dụng |
| Thoát Carbon Bề Mặt | Có (0.05-0.15mm) - giảm độ cứng bề mặt 5-8 HRC | Không (< 0.01mm) - độ cứng đồng đều từ ngoài vào trong |
| Độ Cứng Đạt Được | Không đồng đều, chỉ đạt HRC cơ bản, không kiểm soát vi cấu trúc | Đồng nhất ±1 HRC, đạt độ cứng thấu tâm, kiểm soát vi cấu trúc chính xác |
| Quy Trình Ram | Ram 1 lần ở nhiệt độ thấp, không khử hết ứng suất dư | Ram 2-3 lần, ram cao (520-540°C) khử triệt để ứng suất, ổn định kích thước |
| Xử Lý Lạnh Sâu | Không có | Có (tùy yêu cầu) - tăng 30-50% tuổi thọ |
| Kiểm Tra Chất Lượng | Máy đo cầm tay, sai số lớn, không có báo cáo | Phòng Lab tiêu chuẩn: Mitutoyo HRC/HV, kính hiển vi kim tương, báo cáo đầy đủ |
| Tiêu Chuẩn Áp Dụng | Cảm tính, kinh nghiệm cá nhân | Tuân thủ JIS G 4404, hướng tới AIAG CQI-9 (tiêu chuẩn ngành ô tô) |
| Chứng Từ Kỹ Thuật | Không có hoặc rất sơ sài | Certificate of Analysis (COA) đầy đủ: biểu đồ nhiệt, đo cứng, ảnh vi cấu trúc |
| Thời Gian Xử Lý | 3-5 ngày | 24-48 giờ tiêu chuẩn, dịch vụ hỏa tốc trong ngày (tùy khối lượng) |
| Bảo Hành & Hỗ Trợ | Không có | Bảo hành chất lượng, tư vấn kỹ thuật trọn đời sản phẩm |
Tư Vấn Kỹ Thuật Từ Chuyên Gia
Với hơn 15 năm kinh nghiệm trong lĩnh vực nhiệt luyện và làm việc cùng hàng trăm khách hàng trong ngành đột dập, đội ngũ kỹ sư của Công Danh đã tổng hợp những kiến thức quý báu để chia sẻ với Quý khách.
Khi Nào Nên Chuyển Từ SKD11 Sang DC53?
Tình huống 1 - Khuôn thường xuyên bị nứt vỡ (chipping):
Nếu chày hoặc cối của Quý khách liên tục bị sứt mẻ góc khi dập inox hoặc tôn thép dày, đây là dấu hiệu SKD11 đã chạm giới hạn về độ dai. SKD11 tuy cứng nhưng khá giòn, không chịu được va đập mạnh.
DC53 với độ dai cao gấp 2 lần và khả năng chịu mải mòn tương đương là sự thay thế hoàn hảo. Nhiều khách hàng của chúng tôi báo cáo rằng tuổi thọ khuôn tăng 50-100% khi chuyển từ SKD11 sang DC53.
Tình huống 2 - Chi tiết có biên dạng phức tạp cần cắt dây EDM:
Các chày có nhiều lỗ, rãnh, hoặc hình dạng bất đối xứng rất dễ bị nứt sau EDM nếu dùng SKD11. Nguyên nhân là SKD11 có ứng suất dư cao và độ dẫn nhiệt kém.
DC53 với nhiệt độ tôi thấp hơn (giảm 20°C) tạo ra ứng suất dư ít hơn, đồng thời có khả năng gia công EDM tốt hơn (tốc độ cắt nhanh hơn 15-20%). Kết quả là tỷ lệ nứt giảm đáng kể.
Tình huống 3 - Yêu cầu độ chính xác cao, dung sai chặt:
Với các sản phẩm điện tử yêu cầu dung sai ±0.005mm, SKD11 có thể không đáp ứng được do biến dạng nhiệt luyện cao. DC53 biến dạng ít hơn 20-30%, giúp giảm thiểu công đoạn mài tinh chỉnh sau nhiệt.
Khi nào nên giữ lại SKD11?
- Dập vật liệu mềm (nhôm, đồng, nhựa) - không cần độ dai cao
- Ngân sách hạn chế - SKD11 rẻ hơn DC53 khoảng 20-30%
- Khuôn đơn giản, không cần EDM sau nhiệt luyện
Lưu Ý Khi Thiết Kế Khuôn Để Tối Ưu Nhiệt Luyện
Nguyên tắc 1 - Tránh góc sắc nhọn không cần thiết:
Góc sắc (dưới 90°) là điểm tập trung ứng suất cao nhất. Khi tôi, vùng này làm nguội nhanh hơn phần còn lại, tạo ứng suất kéo dẫn đến nứt. Nếu có thể, hãy bo góc R0.2-0.5mm cho tất cả các góc trong.
Nguyên tắc 2 - Đảm bảo độ dày đồng đều:
Chênh lệch độ dày lớn (ví dụ một phần 5mm, một phần 30mm) gây ra biến dạng nghiêm trọng do tốc độ làm nguội không đồng đều. Nếu không thể tránh, hãy thông báo trước cho nhà cung cấp nhiệt luyện để điều chỉnh quy trình (ví dụ dùng tôi dầu thay vì tôi khí).
Nguyên tắc 3 - Lỗ gen để treo/gá lắp:
Nên thiết kế lỗ hoặc móc để treo chi tiết trong lò. Điều này giúp:
- Hạn chế cong vênh do trọng lực khi nung nóng (đặc biệt với chi tiết dài, mỏng)
- Đảm bảo làm nguội đồng đều (không bị che khuất một phần)
- Dễ dàng di chuyển giữa các buồng lò
Nguyên tắc 4 - Thiết kế rãnh thoát ứng suất:
Đối với chày có chiều dài lớn hơn 10 lần đường kính, nên thiết kế lỗ rỗng hoặc rãnh dọc bên trong. Điều này giúp giảm chênh lệch tốc độ làm nguội giữa bề mặt và lõi, giảm ứng suất nhiệt.
Nguyên tắc 5 - Dư lượng gia công sau nhiệt:
Luôn để dư lượng 0.2-0.5mm cho các bề mặt làm việc để mài tinh sau nhiệt luyện. Dù công nghệ hiện đại có thể kiểm soát biến dạng rất tốt, vẫn cần dư lượng này để đảm bảo độ chính xác tuyệt đối.
Quy Trình Hợp Tác Minh Bạch Và Chuyên Nghiệp
Công Danh cam kết mang đến trải nghiệm hợp tác chuyên nghiệp ngay từ bước đầu tiên. Quy trình làm việc của chúng tôi được thiết kế để Quý khách hoàn toàn yên tâm về chất lượng và tiến độ.
Bước 1 - Tiếp nhận và phân tích yêu cầu:
Quý khách gửi cho chúng tôi:
- Bản vẽ kỹ thuật (file PDF hoặc CAD 2D/3D)
- Loại vật liệu (SKD11, DC53, SKH51...)
- Yêu cầu độ cứng (HRC) hoặc tiêu chuẩn áp dụng
- Số lượng và khối lượng chi tiết
- Ứng dụng cụ thể (dập inox, dập nhôm, dập tôn dày...)
Đội ngũ kỹ sư của chúng tôi sẽ phân tích bản vẽ để:
- Đánh giá khả năng biến dạng (dựa trên hình dạng, tiết diện)
- Xác định các vùng nguy cơ nứt cao (góc sắc, chuyển tiết diện đột ngột)
- Đề xuất quy trình tối ưu
Bước 2 - Tư vấn kỹ thuật chi tiết:
Chúng tôi không chỉ đơn giản báo giá mà còn tư vấn kỹ thuật miễn phí:
Lựa chọn vật liệu: Nếu Quý khách đang phân vân giữa SKD11 và DC53, chúng tôi phân tích ưu nhược điểm của từng loại dựa trên ứng dụng thực tế và ngân sách.
Chế độ nhiệt luyện: Đề xuất nhiệt độ tôi, nhiệt độ ram, số lần ram phù hợp. Ví dụ:
- Ram thấp (180-200°C): Độ cứng cao nhất 60-62 HRC - phù hợp dập vật liệu mềm, yêu cầu chống mài mòn
- Ram cao (520-540°C): Độ cứng 55-58 HRC nhưng độ dai gấp đôi - phù hợp dập inox, tôn dày, chịu va đập lớn
Dịch vụ bổ sung: Tư vấn có nên áp dụng xử lý lạnh sâu (Cryogenic) hay không dựa trên yêu cầu về tuổi thọ và độ chính xác.
Bước 3 - Thực hiện quy trình nhiệt luyện:
3.1. Làm sạch siêu âm đa giai đoạn:
Trước khi đưa vào lò, tất cả chi tiết đều được làm sạch triệt để bằng hệ thống siêu âm công nghiệp:
- Giai đoạn 1: Ngâm tẩy dầu mỡ bằng dung dịch kiềm nóng 60-70°C
- Giai đoạn 2: Rửa siêu âm với tần số 40kHz để loại bỏ bụi bẩn trong các khe hở
- Giai đoạn 3: Rửa lại bằng nước cất
- Giai đoạn 4: Sấy khô bằng khí nóng
Làm sạch triệt để giúp tránh ô nhiễm lò (các tạp chất có thể gây khuyết tật trên bề mặt) và đảm bảo quá trình nhiệt truyền đều.
3.2. Nhiệt luyện chân không theo biểu đồ nhiệt đã lập trình:
Chi tiết được xếp vào giá đỡ chuyên dụng (giảm tiếp xúc, tránh vết lõm) và đưa vào lò chân không. Toàn bộ quy trình được điều khiển tự động bởi PLC theo chương trình đã thiết lập:
- Bơm chân không đến 10^-4 mbar
- Nung sơ bộ 2-3 nấc
- Austenit hóa ở nhiệt độ chính xác ±3°C
- Tôi khí Nitơ hoặc tôi dầu tùy loại vật liệu
- Ram đa lần với thời gian giữ nhiệt chính xác
Hệ thống tự động ghi lại biểu đồ nhiệt độ - thời gian trong suốt quá trình.
3.3. Đo kiểm 100% độ cứng:
Sau khi nhiệt luyện, mọi chi tiết đều được kiểm tra độ cứng bằng máy đo Rockwell của Mitutoyo (Nhật Bản). Mỗi chi tiết đo tối thiểu 3 điểm khác nhau:
- Điểm 1: Gần bề mặt (kiểm tra thoát carbon)
- Điểm 2: Giữa tiết diện
- Điểm 3: Tại lõi (kiểm tra độ cứng thấu tâm)
Tiêu chuẩn chấp nhận: Độ lệch chuẩn ≤ 1 HRC, độ cứng trung bình phải nằm trong khoảng cho phép.

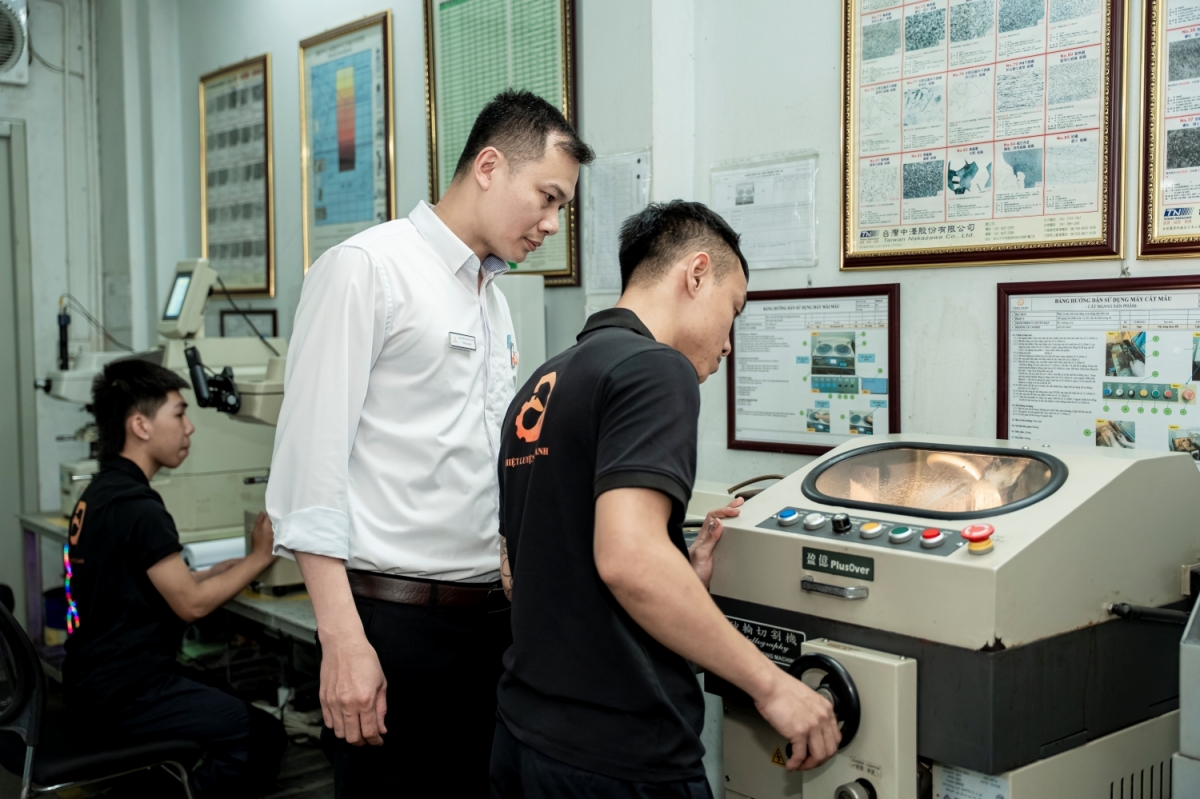

3.4. Kiểm tra vi cấu trúc (nếu yêu cầu):
Đối với các đơn hàng quan trọng hoặc khách hàng yêu cầu tiêu chuẩn cao (FDI, OEM ô tô), chúng tôi thực hiện kiểm tra vi cấu trúc bằng kính hiển vi kim tương:
- Xác nhận cấu trúc martensite đạt tiêu chuẩn
- Đo độ dày lớp thoát carbon (phải < 0.01mm)
- Ước lượng tỷ lệ austenit dư (phải < 5%)
- Kiểm tra sự phân bố carbide
Kết quả được chụp ảnh và đính kèm trong báo cáo giao hàng.
Bước 4 - Đóng gói và giao hàng:
Chi tiết sau nhiệt luyện được đóng gói cẩn thận:
- Phủ lớp dầu chống gỉ nhẹ (dễ lau sạch)
- Bọc giấy chống va đập
- Xếp vào thùng carton chuyên dụng
Kèm theo mỗi lô hàng là bộ tài liệu đầy đủ:
- Certificate of Analysis (COA): Chứng nhận chất lượng ghi rõ độ cứng đo được, quy trình áp dụng
- Biểu đồ nhiệt (Time-Temperature Chart): Xuất từ hệ thống PLC
- Bảng đo độ cứng chi tiết: Ghi rõ từng điểm đo
- Ảnh vi cấu trúc: Nếu đã thực hiện kiểm tra
Giao hàng:
- Nội thành Hà Nội: Giao hàng trong ngày hoặc ngày hôm sau
- Các tỉnh: Gửi qua đơn vị vận chuyển uy tín, có bảo hiểm hàng hóa
Cam kết tiến độ:
| Loại Dịch Vụ | Thời Gian Xử Lý |
|---|---|
| SKD11 - Tôi + Ram 2 lần | 24-36 giờ |
| DC53 - Tôi + Ram cao 3 lần | 36-48 giờ |
| Xử lý lạnh sâu + Ram | 48-60 giờ |
| Dịch vụ hỏa tốc (đơn hàng gấp) | 12-24 giờ |
Chính sách bảo hành chất lượng: Nếu sau khi nhiệt luyện, chi tiết không đạt yêu cầu kỹ thuật (độ cứng sai, biến dạng quá mức), Công Danh cam kết xử lý lại miễn phí 100% hoặc hoàn lại chi phí. Tuy nhiên, trong suốt 5 năm hoạt động, tỷ lệ xử lý lại của chúng tôi luôn duy trì dưới 0.5% - minh chứng cho quy trình kiểm soát chất lượng nghiêm ngặt.
Khách Hàng Tiêu Biểu Tin Tưởng Công Danh
Danh sách khách hàng của chúng tôi là minh chứng rõ nét nhất cho chất lượng dịch vụ. Từ các doanh nghiệp Việt Nam đến các tập đoàn đa quốc gia đều tin tưởng lựa chọn Công Danh làm đối tác nhiệt luyện chiến lược.
- Wiha Tools (Đức): Nhà sản xuất dụng cụ cầm tay hàng đầu thế giới. Chúng tôi xử lý nhiệt cho các đầu vít, mũi khoan chất lượng cao của Wiha phục vụ thị trường Đông Nam Á.
- TTI (Techtronic Industries): Tập đoàn công cụ điện lớn nhất thế giới (sở hữu thương hiệu Milwaukee, Ryobi). Công Danh là nhà cung cấp nhiệt luyện cho nhà máy TTI tại Việt Nam.
- LG Electronics: Chúng tôi xử lý nhiệt cho các khuôn đột dập linh kiện điện tử và khuôn ép nhựa trong dây chuyền sản xuất của LG.
- Samsung Electronics Vietnam: Cung cấp dịch vụ nhiệt luyện chân không cho các khuôn chính xác cao phục vụ sản xuất điện thoại và linh kiện điện tử.
- Các doanh nghiệp cơ khí Việt Nam: Hơn 200 doanh nghiệp sản xuất khuôn mẫu, gia công cơ khí chính xác, đột dập kim loại trên toàn quốc đã và đang hợp tác lâu dài với Công Danh.
Đừng Để Bộ Khuôn Tiền Tỷ Hỏng Vì Nhiệt Luyện Giá Rẻ
Chi phí đầu tư cho một bộ khuôn đột dập có thể lên tới vài trăm triệu đồng. Trong khi đó, chi phí nhiệt luyện chỉ chiếm 2-5% tổng giá trị khuôn. Tiết kiệm vài trăm nghìn đồng chi phí nhiệt luyện nhưng phải chịu rủi ro hàng chục triệu khi khuôn hỏng - đây là sự lựa chọn thiếu sáng suốt.
Hãy để Công Danh giúp Quý khách tối ưu hóa hiệu suất sản xuất ngay từ khâu xử lý vật liệu. Với công nghệ lò chân không hiện đại, quy trình may đo cho từng loại thép, và dịch vụ xử lý lạnh sâu cao cấp, chúng tôi cam kết mang đến tuổi thọ khuôn vượt xa kỳ vọng của Quý khách.
- Quý khách đang gặp vấn đề gãy chày, mẻ cối? Hãy gửi mẫu cho chúng tôi kiểm tra vi cấu trúc miễn phí. Chúng tôi sẽ chỉ ra chính xác nguyên nhân (hạt thô, ứng suất dư, thoát carbon...) và đề xuất giải pháp khắc phục.
- Quý khách cần tư vấn chuyển đổi vật liệu sang DC53? Đội ngũ kỹ sư của chúng tôi sẽ phân tích chi tiết ưu nhược điểm, so sánh chi phí - lợi ích để Quý khách có quyết định sáng suốt.
- Quý khách muốn tăng tuổi thọ khuôn gấp đôi? Hãy thử nghiệm dịch vụ xử lý lạnh sâu (Cryogenic Treatment) - công nghệ mà chỉ số ít đơn vị tại Việt Nam có khả năng thực hiện.
Liên hệ ngay với chuyên gia kỹ thuật của chúng tôi:
Hotline tư vấn 24/7: 0899.17.8686
Zalo OA: 0899.17.8686 - Gửi bản vẽ và hình ảnh để nhận báo giá nhanh trong 2 giờ
Địa chỉ nhà máy: Cụm công nghiệp Trường An, Xã An Khánh, Thành phố Hà Nội (Gần KCN Thăng Long, thuận tiện giao nhận)
Dịch vụ đặc biệt:
- Tư vấn kỹ thuật miễn phí trước khi gia công
- Kiểm tra vi cấu trúc miễn phí cho mẫu hỏng (phân tích nguyên nhân)
- Giao nhận tận nơi trong nội thành Hà Nội
- Hỗ trợ kỹ thuật sau bán hàng trọn đời sản phẩm
Đăng ký nhận báo giá ưu đãi: Gửi email kèm bản vẽ kỹ thuật (PDF/CAD) và thông tin:
- Loại vật liệu (SKD11, DC53, SKH51...)
- Độ cứng yêu cầu (HRC)
- Khối lượng/số lượng chi tiết
- Ứng dụng cụ thể (dập inox, dập nhôm, dập tôn...)
- Yêu cầu đặc biệt (xử lý lạnh sâu, kiểm tra vi cấu trúc...)
Chúng tôi cam kết phản hồi báo giá chi tiết trong vòng 4 giờ làm việc kèm theo tư vấn kỹ thuật về quy trình tối ưu nhất cho ứng dụng của Quý khách.
Nhiệt Luyện Công Danh - Biến thép thô thành công cụ sản xuất bền bỉ nhất!
