Gia Công Nhiệt Luyện Bulong Cường Độ Cao (8.8, 10.9, 12.9) – Công Nghệ Lò Băng Tải Chuẩn JIS

Thứ Tư, 10/12/2025

CAS Media

Bulong cường độ cao là linh kiện then chốt trong ngành kết cấu thép, chế tạo máy, ô tô và xây dựng công nghiệp. Tuy nhiên, rất nhiều lô hàng bulong sản xuất tại Việt Nam bị trả về hoặc không đạt chuẩn xuất khẩu Mỹ, EU, Nhật do ba lỗi chết người: "Con cứng con mềm" – độ cứng không đồng đều trong cùng một lô, "Cháy ren/Mất ren" – do hiện tượng thoát Carbon bề mặt (Decarburization) khiến ren bị mềm, dễ tuôn khi siết lực lớn, và "Khó xi mạ" – bề mặt sau nhiệt luyện còn bám xỉ dầu cháy, gây bong tróc khi mạ kẽm hoặc niken. Tại Nhiệt Luyện Công Danh, chúng tôi giải quyết triệt để ba vấn đề này bằng hệ thống xử lý nhiệt trên dây chuyền Lò Băng Tải (Continuous Furnace) nhập khẩu Đức/Đài Loan với kiểm soát khí quyển tự động.

Phân Loại Dịch Vụ & Giải Pháp Kỹ Thuật

Tôi - Ram (Quenching & Tempering) – Chuyên Cho Bulong Cường Độ Cao (Grades 8.8 - 12.9)

Đây là quy trình nhiệt luyện chính thống và bắt buộc để sản xuất bulong cường độ cao đạt cấp bền 8.8, 10.9, 12.9 theo tiêu chuẩn ISO 898-1, DIN 267, JIS B 1051. Quy trình Tôi - Ram không chỉ đơn thuần là "nung nóng rồi làm nguội" mà là một chuỗi biến đổi cấu trúc kim loại học phức tạp, đòi hỏi kiểm soát chính xác từng thông số.

Vật Liệu Phù Hợp:

Để đạt cấp bền 8.8, 10.9, 12.9, không thể sử dụng thép Carbon thấp thông thường (như CT3, AISI 1010, 1020) vì chúng không đủ hàm lượng Carbon và nguyên tố hợp kim để tạo độ cứng yêu cầu. Bulong cường độ cao bắt buộc phải sử dụng:

Thép Carbon Trung Bình (C: 0.30-0.50%):

AISI 1035, 1045, 1050: Phổ biến cho bulong cấp bền 8.8. Giá thành hợp lý, khả năng tôi cứng tốt.
C45 (Việt Nam), S45C (Nhật Bản): Tương đương AISI 1045, thường dùng cho bulong M8-M30 cấp bền 8.8-10.9.

Thép Hợp Kim Chịu Nhiệt (Alloy Steel):

SCM435 (Cr-Mo Steel): Thép Crom-Molypden, tiêu chuẩn Nhật JIS G 4105. Đây là lựa chọn số 1 cho bulong cấp bền 10.9 và 12.9 vì có khả năng thấm tôi (hardenability) tuyệt vời, độ dẻo dai cao, chống giòn Hydro tốt.
40Cr (Trung Quốc), SCr440 (Nhật Bản): Thép Crom, phù hợp cho bulong cấp bền 8.8-10.9 kích thước trung bình.
35CrMo, 42CrMo: Thép Crom-Molypden nâng cao, dùng cho bulong siêu cường độ 12.9 hoặc các ứng dụng khắc nghiệt (nhiệt độ cao, môi trường ăn mòn).

Quy Trình Chi Tiết:

Bước 1 - Nung Đến Vùng Austenit: Bulong được nung trong lò băng tải ở nhiệt độ 820-880°C (tùy mác thép) trong 50-70 phút. Tại nhiệt độ này, cấu trúc thép chuyển thành pha Austenit – pha có khả năng hòa tan Carbon tốt nhất và là tiền đề để tạo Martensite sau khi tôi.

Điểm Quan Trọng: Nhiệt độ nung phải chính xác ±10°C. Nếu nung quá thấp (<800°C), không đạt hoàn toàn Austenit, độ cứng sau tôi sẽ không đạt. Nếu nung quá cao (>900°C), hạt Austenit sẽ thô lớn, gây giòn gãy.

Bước 2 - Làm Nguội Nhanh (Tôi/Quenching): Ngay sau khi ra khỏi lò, bulong được nhúng ngập vào bể dầu tôi (60-80°C). Tốc độ nguội nhanh (200-400°C/giây) biến đổi cấu trúc Austenit thành Martensite – cấu trúc cực cứng (có thể đạt 60-65 HRC) nhưng cũng cực kỳ giòn.

Lựa Chọn Môi Trường Tôi:

Tôi dầu: Phổ biến nhất cho bulong, tốc độ nguội vừa phải (không gây nứt), độ biến dạng thấp
Tôi nước muối: Nguội cực nhanh, chỉ dùng cho thép Carbon cao có hình dạng đơn giản
Tôi polymer: Môi trường hiện đại, kiểm soát tốc độ nguội chính xác, nhưng chi phí cao

Bước 3 - Ram (Tempering) Để Khử Ứng Suất: Đây là bước quyết định cuối cùng để đạt cấp bền mong muốn. Bulong sau khi tôi có độ cứng quá cao (50-65HRC) và chứa đầy ứng suất bên trong – không thể sử dụng được. Ram là quá trình nung lại bulong ở nhiệt độ thấp hơn (350-650°C) để "thuần hóa" cấu trúc Martensite, giảm độ cứng xuống mức cân bằng với độ dẻo dai.

Mối Quan Hệ Nhiệt Độ Ram & Cấp Bền:

Cấp bền	Độ bền kéo (MPa)	Nhiệt độ Ram (°C)	Độ cứng đạt được
8.8	800 MPa	450-560°C	23-32 HRC
10.9	1000 MPa	380-450°C	32-39 HRC
12.9	1200 MPa	350-420°C	39-44 HRC

Nguyên Tắc Vàng: Nhiệt độ ram càng thấp, độ cứng càng cao, nhưng độ dẻo càng kém. Nhiệt độ ram càng cao, độ dẻo càng tốt, nhưng độ cứng giảm. Nghệ thuật của nhiệt luyện bulong chính là tìm ra điểm cân bằng tối ưu cho từng ứng dụng cụ thể.

Kết Quả Đạt Được:

Đạt chính xác cấp bền 8.8, 10.9, 12.9: Độ bền kéo, độ cứng, độ dãn dài đều đáp ứng đúng tiêu chuẩn ISO 898-1, có thể xuất khẩu toàn cầu
Cân bằng độ bền & độ dẻo: Bulong vừa chịu được tải trọng tĩnh lớn, vừa chịu được tải trọng động (rung động, va đập) mà không bị giòn gãy
Độ đồng đều cao: Với công nghệ Lò Băng Tải, 100 con bulong có độ cứng giống hệt nhau như 1 con, không còn tình trạng "con cứng con mềm"
Không biến dạng: Kỹ thuật tôi dầu được tối ưu, bulong sau nhiệt luyện vẫn lắp vào đai ốc bình thường, không bị kẹt

Thấm Carbon (Carburizing) – Chuyên Cho Bulong Đặc Chủng

Thấm Carbon là quy trình nhiệt luyện hóa học, thích hợp cho các loại bulong có yêu cầu đặc biệt về độ cứng bề mặt cực cao nhưng vẫn cần giữ lõi dẻo dai.

Vật Liệu Phù Hợp:

Thấm Carbon chỉ áp dụng cho Thép Carbon Thấp (C: 0.10-0.25%) như AISI 1010, 1015, 1018, 1020, 1022. Nếu sử dụng thép Carbon cao, quá trình thấm Carbon sẽ gây giòn quá mức, nguy hiểm.

Cơ Chế Hoạt Động:

Bulong được đặt trong lò khí quyển kiểm soát (môi trường giàu Carbon như CO, CH₄) ở nhiệt độ 880-930°C. Các nguyên tử Carbon khuếch tán từ bề mặt thép vào sâu bên trong, làm tăng nồng độ Carbon ở lớp vỏ lên 0.8-1.0% trong khi lõi vẫn giữ nguyên 0.15-0.20%. Sau đó, bulong được tôi để biến đổi lớp vỏ giàu Carbon thành Martensite siêu cứng.

Kết Quả Đạt Được:

Bề mặt siêu cứng (HV >860, HRC >48): Chống mài mòn, chống rỗ mặt tiếp xúc khi siết lực cao
Lõi vẫn dẻo dai (270-370 HV): Chịu uốn, chịu xung kích tốt, không bị gãy giòn khi quá tải
Chiều sâu lớp thấm linh hoạt (0.03-0.5mm): Điều chỉnh theo kích thước bulong và yêu cầu ứng dụng

Ứng Dụng Điển Hình:

Bulong neo móng (Anchor Bolts) dài 300-600mm cho kết cấu thép
Bulong chịu mài mòn cao trong máy nghiền, máy ép
Bulong tự tạo ren (Thread-forming Bolts) cho lắp ráp nhựa, nhôm

Tư vấn chuyên sâu: Nhiều khách hàng nhầm lẫn giữa "Tôi-Ram" và "Thấm Carbon", dẫn đến lựa chọn sai quy trình, lãng phí chi phí. Nguyên tắc đơn giản: Nếu bulong làm từ thép Carbon trung bình/thép hợp kim (C >0.30%) → Dùng Tôi-Ram. Nếu bulong làm từ thép Carbon thấp (C <0.25%) nhưng cần bề mặt cứng → Dùng Thấm Carbon. Liên hệ chúng tôi để được tư vấn miễn phí về lựa chọn vật liệu và quy trình phù hợp nhất.

Điểm Khác Biệt "Độc Quyền" Của Nhiệt Luyện Công Danh

USP 1: Công Nghệ Rửa – Giải Quyết Bài Toán Xi Mạ

Vấn Đề Đau Đầu Của Các Nhà Sản Xuất Bulong:

Bulong sau gia công tiện, dập nguội, cán ren sẽ dính đầy dầu nhớt (dầu cắt gọt, dầu bôi trơn) và mạt sắt trong các rãnh ren sâu. Nếu đưa ngay vào lò nhiệt luyện mà không làm sạch kỹ, hậu quả nghiêm trọng:

Dầu Cháy Thành Xỉ Đen: Ở nhiệt độ 850-900°C, dầu không bay hơi mà bị nhiệt phân (pyrolysis) thành các hợp chất Carbon phức tạp, tạo thành lớp xỉ đen cứng như xi măng bám chặt trên bề mặt bulong.
Không Mạ Được: Lớp xỉ này ngăn cản kẽm hoặc niken bám vào bề mặt thép. Kết quả: lớp mạ bị bong tróc từng mảng ngay sau vài ngày, bulong nhanh chóng bị gỉ sét.
Phải Tẩy Rửa Lại Tốn Kém: Nhiều xưởng buộc phải đưa bulong đi tẩy rửa axit (acid pickling) sau nhiệt luyện, tốn thêm chi phí 3,000-5,000 VNĐ/kg và thời gian 1-2 ngày. Tệ hơn, tẩy axit tạo ra Hydro xâm nhập vào thép, gây giòn gãy trễ.

Giải Pháp Của Công Danh: 100% Bulong Được Rửa Trước Khi Nhiệt Luyện

Khác với 90% các lò nhiệt luyện trong nước chỉ rửa sơ sài bằng xăng hoặc dung dịch kiềm thông thường, Công Danh đầu tư hệ thống Rửa Siêu Âm công nghiệp công suất lớn, đảm bảo 100% bulong được làm sạch triệt để trước khi vào lò.

Thông Số Kỹ Thuật:

Tần số siêu âm: 25-40 kHz (tối ưu cho bulong kích thước M6-M30)
Nhiệt độ dung dịch: 60-70°C (tăng hiệu quả tẩy dầu mỡ)
Dung dịch chuyên dụng: Dung dịch kiềm pH 10-12 kết hợp chất hoạt động bề mặt, phân hủy dầu mỡ thành các phân tử nhỏ dễ rửa trôi
Thời gian rửa: 15-20 phút/mẻ, đủ để làm sạch ren sâu M8-M30

Nguyên Lý Hoạt Động – Hiện Tượng Cavitation:

Sóng siêu âm truyền qua dung dịch rửa tạo ra hàng triệu bong bóng khí vi mô. Các bong bóng này phát triển và vỡ tung trong vài phần triệu giây, tạo ra:

Áp lực xung cục bộ lên tới 20,000 PSI
Nhiệt độ tức thời tại điểm vỡ lên tới 5,000°C
Dòng vi phân tử tốc độ cao đánh bật dầu mỡ trong rãnh ren sâu 0.5-1.5mm mà rửa thủ công không thể chạm tới

Lợi Ích Cụ Thể Cho Quý Khách:

Bề mặt sạch - sáng - đẹp: Bulong sau nhiệt luyện có màu xám tự nhiên, không có xỉ đen, sẵn sàng cho mạ kẽm/niken ngay mà không cần làm sạch lại
Lớp mạ bám chặt 100%: Không còn hiện tượng bong tróc, bulong sau mạ đạt tiêu chuẩn xuất khẩu Mỹ, EU
Tiết kiệm chi phí tẩy rửa: Không phải trả thêm 3,000-5,000 VNĐ/kg cho tẩy axit sau nhiệt luyện

Con Số Thực Tế: Khách hàng của chúng tôi tiết kiệm được 5-8% tổng chi phí sản xuất bulong nhờ bỏ qua công đoạn tẩy axit và giảm tỷ lệ phế phẩm do lớp mạ bong tróc.

USP 2: Kiểm Soát Carbon Bề Mặt (Atmosphere Control) – Chống "Chờn Ren"

Hiện Tượng "Thoát Carbon" (Decarburization) – Ác Mộng Của Bulong Cường Độ Cao:

Đây là lỗi kỹ thuật nghiêm trọng nhưng rất khó phát hiện bằng mắt thường. Khi bulong được nung ở nhiệt độ cao (850-900°C) trong môi trường có Oxy tự do (không khí hoặc khí quyển lò kiểm soát kém), Carbon ở bề mặt thép sẽ phản ứng với Oxy tạo thành khí CO, CO₂ bay đi:

C (trong thép) + O₂ → CO₂↑

Kết quả: Lớp bề mặt bulong (đặc biệt là đỉnh ren nhọn) bị mất Carbon, trở nên mềm hơn lõi. Khi siết bulong với lực lớn, phần ren mềm này bị biến dạng, "chờn" hoặc tuôn ra, bulong bị lỏng, mất khả năng giữ chặt.

Hậu Quả Thực Tế:

Bulong cấp bền 10.9 chỉ chịu được lực như bulong 8.8: Mặc dù độ cứng đo ở thân bulong đạt yêu cầu, nhưng phần ren yếu đi làm giảm sức chịu tải
Lỏng lẻo sau thời gian ngắn: Ren bị biến dạng dần, bulong tự lỏng ra trong quá trình vận hành, cực kỳ nguy hiểm cho kết cấu thép, máy móc
Không qua được test: Các test tiêu chuẩn như Wedge Test, Proof Load Test sẽ phát hiện ra ren yếu, lô hàng bị loại

Giải Pháp Công Danh: Hệ Thống Kiểm Soát Khí Quyển Tự Động

Chúng tôi sử dụng hệ thống kiểm soát khí quyển lò (Atmosphere Control System) tự động với đầu dò Oxy (Oxygen Probe) và bộ điều khiển PLC, kiểm soát nồng độ Carbon (Carbon Potential - Cp) trong lò với độ chính xác cực cao.

Kỹ Thuật Chi Tiết:

Đầu Dò Oxy (Zirconia Probe): Đo liên tục nồng độ Oxy trong khí quyển lò, gửi tín hiệu về bộ điều khiển
Tính Toán Carbon Potential: Dựa trên nồng độ Oxy, nhiệt độ lò và thành phần khí, hệ thống tính toán chính xác Cp (thông số đặc trưng cho khả năng cung cấp Carbon của môi trường lò)
Điều Chỉnh Tự Động: Nếu Cp thấp (nguy cơ thoát Carbon), hệ thống tự động tăng lưu lượng khí Endogas (giàu Carbon). Nếu Cp cao (nguy cơ sinh muội than), giảm Endogas hoặc bơm thêm khí trung hòa
Độ Chính Xác: ±0.05% (so với ±0.10-0.20% của lò thủ công). Đây là sự khác biệt căn bản giữa sản phẩm đạt chuẩn quốc tế và sản phẩm "có thể dùng được".

Kết Quả Đạt Được:

Không thoát Carbon: Bề mặt bulong, đặc biệt đỉnh ren, giữ nguyên hàm lượng Carbon, độ cứng đồng đều từ lõi ra bề mặt
Ren chắc chắn 100%: Đảm bảo độ cứng tại chân ren và đỉnh ren đạt chuẩn, không bị tuôn khi siết lực cao
Qua mọi test tiêu chuẩn: Wedge Test, Proof Load Test, Hardness Test đều pass 100%
An toàn tuyệt đối: Bulong không bị lỏng bất thường trong quá trình vận hành, đảm bảo an toàn cho kết cấu và con người

USP 3: Năng Lực Xử Lý Bulong Kích Thước Lớn & Dài

Thách Thức Kỹ Thuật Của Bulong Lớn & Dài:

Nhiệt luyện bulong kích thước lớn (M30-M60) hoặc bulong dài (300-600mm) khó khăn gấp 10 lần so với bulong thông thường M8-M20 do:

Nung không đều: Tâm bulong chậm nóng hơn bề mặt, dễ có gradient nhiệt độ lớn gây ứng suất
Cong vênh nghiêm trọng: Khi tôi, phần bề mặt nguội nhanh hơn tâm, co ngót không đồng đều, bulong bị cong như cây chuối
Tôi không thấu: Tâm bulong không nguội đủ nhanh, không đạt độ cứng yêu cầu

Kỹ Thuật Chống Cong Vênh:

Nung Chậm - Tôi Kiểm Soát: Bulong lớn được nung chậm (tốc độ 100-150°C/giờ thay vì 300-400°C/giờ của bulong thường) để nhiệt độ đồng đều từ bề mặt vào tâm
Tôi Dầu Nóng (Hot Oil Quenching): Dầu tôi được gia nhiệt lên 60-80°C, giảm shock nhiệt, giảm 40-50% ứng suất gây cong vênh
Khuấy Trộn Dầu Tối Ưu: Hệ thống bơm khuấy trộn dầu mạnh mẽ với lưu lượng 500-1000 lít/phút, tạo dòng chảy đồng đều xung quanh bulong, đảm bảo mọi phần đều nguội với tốc độ như nhau
Kiểm Soát Nhiệt Độ Dầu Chính Xác ±20°C: Nhiệt độ dầu không được dao động quá ±20°C trong suốt quá trình tôi. Chúng tôi sử dụng hệ thống làm mát tuần hoàn và cảm biến nhiệt độ tự động để đảm bảo điều này.
Thiết Bị Gá Đỡ Chuyên Dụng: Bulong dài được treo thẳng đứng hoặc đặt nằm trên giá đỡ inox chịu nhiệt, tránh tiếp xúc điểm tạo vết lõm hoặc điểm nguội nhanh bất thường

Kết Quả:

Độ cong vênh <0.5mm/m chiều dài: Bulong dài 500mm có độ cong tối đa chỉ 0.25mm – trong dung sai cho phép của ISO 898-1
Độ cứng đồng đều: Từ đầu đến cuối bulong, từ bề mặt đến tâm, độ cứng chênh lệch <2 HRC
Lắp ráp bình thường: Bulong vẫn lắp được vào đai ốc, không bị kẹt hay lỏng bất thường

Ứng Dụng Điển Hình:

Bulong neo móng (Anchor Bolts) M30-M60 cho nhà cao tầng, cột điện cao thế
Bulong chân trụ (Foundation Bolts) cho cần cẩu tháp, máy ép thủy lực
Bulong liên kết kết cấu thép cho nhà xưởng, cầu đường

Lưu ý quan trọng: Không phải mọi lò nhiệt luyện đều xử lý được bulong lớn và dài. Nhiều đơn vị nhận gia công nhưng kết quả là bulong cong vênh nghiêm trọng, không sử dụng được, gây thiệt hại lớn cho khách hàng. Trước khi giao hàng, hãy hỏi rõ năng lực xử lý kích thước lớn và yêu cầu xem mẫu sản phẩm thực tế.

Năng Lực Sản Xuất & Kiểm Soát Chất Lượng

Hệ Thống Máy Móc & Công Suất

Quy Mô Nhà Máy: Nhiệt Luyện Công Danh sở hữu nhà máy rộng 1.300m² tại Cụm công nghiệp Trường An, Xã An Khánh, Thành phố Hà Nội, trang bị đầy đủ hệ thống lò nhiệt hiện đại và thiết bị kiểm tra chất lượng nhập khẩu.

3 Dây Chuyền Chính Nhập Khẩu Đức/Đài Loan:

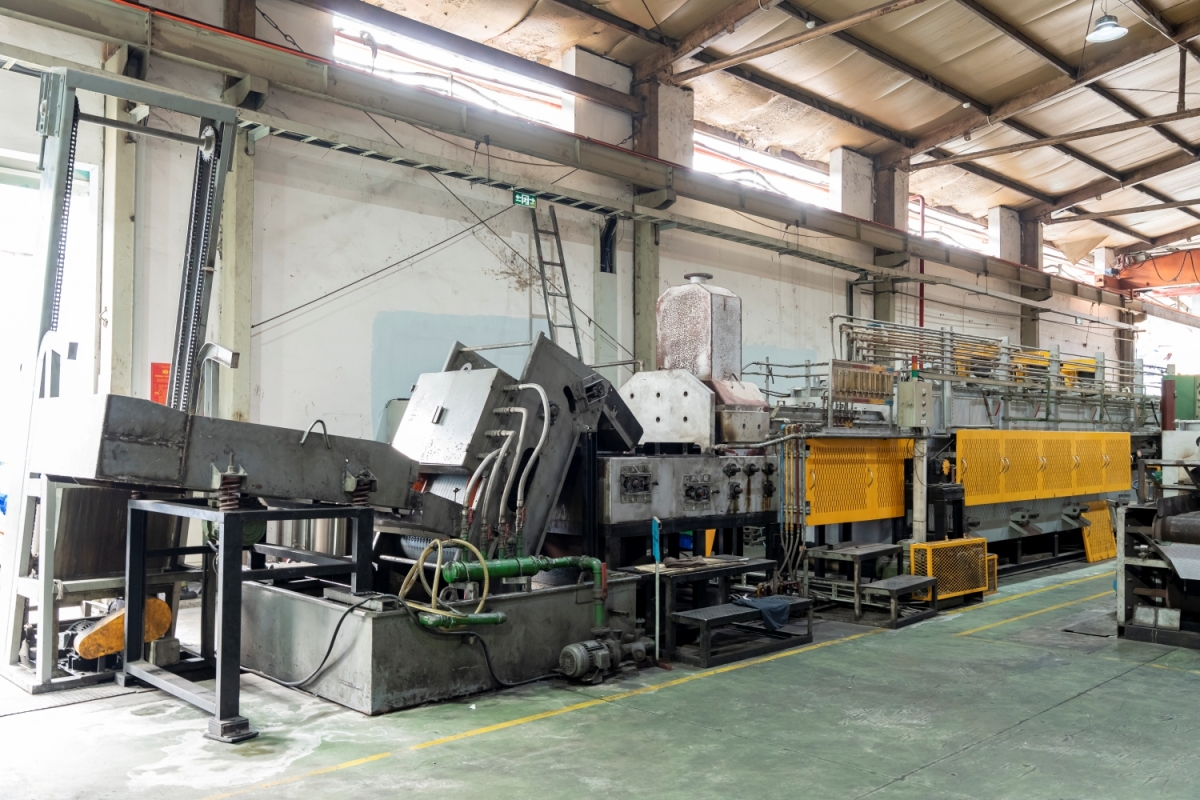

Dây Chuyền 1 - Lò Băng Tải Liên Tục (Continuous Mesh Belt Furnace):

Xuất xứ: Đài Loan
Công suất: 700-900 tấn/tháng
Ứng dụng: Xử lý hàng loạt bulong M6-M30 cấp bền 8.8, 10.9 cho đơn hàng xuất khẩu lớn
Ưu điểm: Hoạt động liên tục 24/7, chất lượng ổn định tuyệt đối, tiết kiệm năng lượng

Dây Chuyền 2 - Lò Băng Tải Chuyên Dụng:

Xuất xứ: Đài Loan
Công suất: 500-700 tấn/tháng
Ứng dụng: Xử lý bulong cấp bền 12.9 và bulong thép hợp kim đặc chủng

Dây Chuyền 3 - Lò Đa Dụng (Multi-Purpose Furnace):

Xuất xứ: Đức
Công suất: 200-300 tấn/tháng
Ứng dụng: Xử lý bulong kích thước đặc biệt (M1-M5, M30-M60), bulong dài (300-600mm), các đơn hàng nhỏ lẻ hoặc thử nghiệm
Ưu điểm: Linh hoạt, có thể điều chỉnh nhiệt độ và khí quyển cho từng loại vật liệu khác nhau

Tổng Công Suất: 900-1,200 tấn/tháng – Đây là con số ấn tượng, cho phép chúng tôi đáp ứng:

Đơn hàng container xuất khẩu 20-40 feet (10-25 tấn/container)
Cung cấp liên tục cho các dự án kết cấu thép lớn (nhà máy, nhà cao tầng, cầu đường...)
Đơn hàng cấp tốc trong vòng 24-48 giờ nhờ công suất dự phòng

Thiết Bị Phụ Trợ:

Hệ thống rửa siêu âm công nghiệp: 2 bể, tổng dung tích 3,000 lít
Bể tôi dầu: 3 bể, tổng dung tích 15,000 lít, hệ thống khuấy trộn và làm mát tự động
Lò Ram: 4 lò, kiểm soát nhiệt độ PID chính xác ±5°C
Hệ thống xử lý khí thải: Đạt tiêu chuẩn QCVN 19:2009/BTNMT

Quy Trình QC (Quality Control) Nghiêm Ngặt

QC Đầu Vào - Tư Vấn Vật Liệu Phù Hợp:

Nhiều khách hàng gặp phải tình trạng "đưa thép sai vào" – ví dụ muốn đạt cấp bền 10.9 nhưng lại dùng thép CT3 (C: 0.15%) hoặc C45 (C: 0.45%). Kết quả: sau nhiệt luyện không đạt yêu cầu, phải xử lý lại hoặc loại bỏ, lãng phí chi phí.

Tại Công Danh, chúng tôi có bước tư vấn kỹ thuật bắt buộc:

Phân tích yêu cầu: Cấp bền mục tiêu (8.8, 10.9, 12.9), kích thước bulong, ứng dụng cuối
Đề xuất vật liệu: Mác thép tối ưu về mặt kỹ thuật và chi phí
Cảnh báo rủi ro: Nếu khách hàng cung cấp thép không phù hợp, chúng tôi cảnh báo rõ ràng trước khi gia công, tránh tranh chấp sau này

Ví Dụ Tư Vấn Thực Tế:

Yêu cầu	Thép khách cung cấp	Đánh giá & Đề xuất
Bulong M16 cấp bền 10.9	CT3 (C: 0.15%)	❌ Không đạt. Đề xuất: SCM435 hoặc 40Cr
Bulong M12 cấp bền 8.8	C45 (C: 0.45%)	✓ Đạt. Chi phí hợp lý
Bulong M20 cấp bền 12.9	C45 (C: 0.45%)	⚠️ Đạt nhưng rủi ro giòn. Đề xuất: SCM435
Bulong neo M36 cấp bền 8.8	AISI 1035	✓ Tốt. Tiết kiệm chi phí so với thép hợp kim

QC Trong Quá Trình (In-Process) - Giám Sát 24/7:

Toàn bộ thông số nhiệt luyện (nhiệt độ, thời gian, Carbon Potential, tốc độ băng tải...) được hệ thống PLC ghi lại tự động 24/7, tạo thành biểu đồ nhiệt (Temperature Chart) cho từng lô hàng. Biểu đồ này được in ra và lưu trữ tối thiểu 6 tháng, có thể truy xuất bất cứ lúc nào khi khách hàng hoặc đơn vị kiểm định yêu cầu.

Lợi Ích:

Phát hiện ngay lập tức nếu có sai lệch (nhiệt độ tụt, khí quyển không ổn định...)
Chứng minh quy trình xử lý đúng chuẩn khi cần thiết
Cơ sở để cải tiến liên tục, nâng cao chất lượng

QC Đầu Ra - Kiểm Tra Phá Hủy & Không Phá Hủy:

Mỗi lô bulong sau nhiệt luyện đều phải qua các bước kiểm tra nghiêm ngặt trước khi giao cho khách hàng:

1. Đo Độ Cứng (Hardness Test):

Sử dụng máy đo độ cứng Rockwell và Vickers của Mitutoyo (Nhật Bản) – thương hiệu hàng đầu thế giới về thiết bị đo lường chính xác. Mỗi lô hàng được lấy mẫu ngẫu nhiên tối thiểu 10 con bulong, đo 3 vị trí/con (đầu, thân, phần ren) để đảm bảo độ cứng đồng đều.

Tiêu Chuẩn Kiểm Tra:

Cấp bền 8.8: 23-32 HRC
Cấp bền 10.9: 32-39 HRC
Cấp bền 12.9: 39-44 HRC

Nếu có bất kỳ con bulong nào nằm ngoài dải này, toàn bộ lô hàng phải kiểm tra lại hoặc xử lý lại.

2. Kiểm Tra Kim Tương (Metallography Test):

Đối với các đơn hàng xuất khẩu hoặc yêu cầu đặc biệt, chúng tôi thực hiện kiểm tra cấu trúc tế vi. Quy trình:

Cắt lớp mẫu bulong bằng máy cắt chính xác
Mài bóng gương (độ nhám Ra <0.02 micron)
Ăn mòn bằng dung dịch Nital (2-4% HNO₃)
Soi dưới kính hiển vi kim tương phóng đại 100-500 lần

Mục Đích Kiểm Tra:

Xác nhận cấu trúc Martensite ram đồng đều, không có Ferrite tự do hay Cementit mạng
Phát hiện hiện tượng thoát Carbon ở bề mặt (nếu có)
Đánh giá độ mịn hạt (Grain Size) theo tiêu chuẩn ASTM E112
Phát hiện các khuyết tật như vết nứt vi mô, lỗ rỗng, tạp chất

Câu Hỏi Thường Gặp (FAQ)

1. Tôi muốn nhiệt luyện thép C45 lên cấp bền 10.9, có được không?

Câu hỏi này rất phổ biến và cũng là nguồn gốc của rất nhiều tranh chấp chất lượng. Câu trả lời ngắn gọn: Rất khó và rủi ro cao.

Phân Tích Kỹ Thuật:

Thép C45 có hàm lượng Carbon 0.42-0.50%, về lý thuyết có thể đạt độ cứng 32-39 HRC (yêu cầu của cấp bền 10.9) sau khi tôi-ram. Tuy nhiên, C45 là thép Carbon thuần túy, không có nguyên tố hợp kim (Cr, Mo, Mn...), dẫn đến:

Khả năng thấm tôi (Hardenability) kém: Với bulong đường kính >M16, phần tâm không nguội đủ nhanh khi tôi, không đạt độ cứng yêu cầu. Kết quả: bề mặt đạt 35-38 HRC nhưng tâm chỉ 25-30 HRC → không đồng đều, dễ gãy
Dễ biến dạng: Không có nguyên tố hợp kim ổn định cấu trúc, bulong C45 khi tôi dễ bị cong vênh nghiêm trọng
Dễ giòn Hydro: Thép Carbon cao không có Cr, Mo chống giòn Hydro, nếu mạ kẽm sau đó dễ bị gãy trễ
Độ dẻo dai kém: Mặc dù đạt độ cứng, nhưng độ dãn dài (Elongation) và độ co thắt (Reduction of Area) thường không đạt yêu cầu của ISO 898-1

Khuyến Nghị Của Công Danh:

Để đạt cấp bền 10.9 ổn định, an toàn, chúng tôi khuyến nghị mạnh mẽ sử dụng thép hợp kim như:

SCM435 (JIS G 4105): Thép Cr-Mo, lựa chọn số 1 cho bulong 10.9, giá cả hợp lý, chất lượng ổn định
40Cr (GB 3077): Thép Crom Trung Quốc, rẻ hơn SCM435 khoảng 10-15%, chất lượng tốt
SCr440 (JIS G 4105): Thép Crom Nhật Bản, phù hợp cho bulong M12-M24

Nếu Quý Khách Vẫn Muốn Thử C45:

Chúng tôi có thể nhận gia công thử nghiệm với những lưu ý:

Chỉ áp dụng cho bulong kích thước nhỏ ≤M12
Phải test cơ học đầy đủ (kéo đứt, Proof Load, Wedge Test) trước khi chấp nhận
Tỷ lệ đạt chuẩn có thể chỉ 70-80%, không đảm bảo 100% như khi dùng thép hợp kim
Không khuyến nghị cho đơn hàng xuất khẩu hoặc ứng dụng quan trọng

Hỗ Trợ Miễn Phí: Chúng tôi cung cấp dịch vụ tư vấn chọn vật liệu miễn phí, bao gồm so sánh chi phí, phân tích kỹ thuật, đề xuất nhà cung cấp thép uy tín. Hãy liên hệ với chúng tôi trước khi mua thép để tránh rủi ro lãng phí.

2. Bulong sau nhiệt luyện để kho được bao lâu thì gỉ?

Đây là câu hỏi quan trọng vì nhiều khách hàng sản xuất bulong theo lô lớn, cần lưu kho một thời gian trước khi mạ hoặc lắp ráp.

Tình Trạng Bề Mặt Sau Nhiệt Luyện:

Bulong sau khi tôi-ram sẽ có bề mặt màu xám tối (do tạo thành lớp oxit mỏng Fe₃O₄ trong quá trình nung). Lớp oxit này có tác dụng bảo vệ tạm thời chống gỉ trong môi trường khô, nhưng không bền trong môi trường ẩm.

Để Nhận Báo Giá Chính Xác Nhất:

Vui lòng cung cấp cho chúng tôi các thông tin sau qua hotline, Zalo hoặc email:

Mác thép: C45, SCM435, 40Cr, AISI 1035... (nếu chưa biết, chúng tôi sẽ tư vấn)
Cấp bền mục tiêu: 8.8, 10.9, 12.9 hoặc độ cứng cụ thể (HRC)
Kích thước bulong: Đường kính (M6, M12, M20...), chiều dài
Trọng lượng/số lượng: Tổng kg hoặc số lượng con
Thời gian cần hàng: Thông thường hay gấp

Chúng tôi sẽ báo giá chi tiết trong vòng 2 giờ làm việc, kèm tư vấn về cách tối ưu chi phí (ví dụ: tăng số lượng lên 500kg để được giá tốt hơn...).

3. Công Danh có nhận gia công bulong kích thước đặc biệt không?

Hoàn toàn có. Một trong những thế mạnh của Công Danh chính là khả năng xử lý các kích thước đặc biệt mà nhiều đơn vị khác từ chối hoặc làm không đạt chất lượng.

Khả Năng Xử Lý:

Bulong siêu nhỏ M1-M5: Dùng cho điện tử, y tế, quang học. Đòi hỏi kỹ thuật cao, kiểm soát biến dạng tuyệt đối
Bulong lớn M30-M60: Dùng cho kết cấu thép nặng, móng máy, neo móng. Đòi hỏi công suất lò lớn và kỹ thuật chống cong vênh
Bulong dài 300-600mm: Dùng cho neo móng sâu, trụ điện, cột anten. Đòi hỏi thiết bị gá đỡ chuyên dụng
Bulong hình dạng đặc biệt: Bulong chữ L, bulong chữ U, bulong có bạc, bulong có then...

Quy Trình Xử Lý Kích Thước Đặc Biệt:

Quý khách gửi bản vẽ kỹ thuật, mẫu sản phẩm (nếu có)
Kỹ sư của chúng tôi phân tích, đề xuất quy trình xử lý tối ưu
Thực hiện test mẫu (5-10 con) để kiểm tra khả năng đáp ứng
Nếu test mẫu OK, tiến hành gia công số lượng lớn
QC nghiêm ngặt, đặc biệt về độ cong vênh, biến dạng

Chi Phí: Bulong kích thước đặc biệt thường có giá cao hơn 15-30% so với bulong tiêu chuẩn do:

Tốn thời gian xử lý lâu hơn (nung chậm, nguội chậm)
Cần thiết bị gá đỡ chuyên dụng
Tỷ lệ phế phẩm cao hơn, cần dự phòng
QC phức tạp hơn

Tuy nhiên, với nhiều khách hàng, đây vẫn là lựa chọn tối ưu vì tìm được đơn vị có năng lực xử lý rất khó.

4. Bulong sau nhiệt luyện có cần phải mạ không?

Tùy thuộc vào ứng dụng cuối và môi trường làm việc:

Không Cần Mạ (Sử Dụng Trực Tiếp):

Lắp ráp trong nhà, môi trường khô, không tiếp xúc hóa chất ăn mòn
Kết cấu thép trong nhà xưởng, sàn mezzanine
Bulong tạm thời, thay thế trong vài tháng
Yêu cầu tiết kiệm chi phí tối đa

Bắt Buộc Phải Mạ:

Môi trường ngoài trời, ven biển, độ ẩm cao
Tiếp xúc nước, hóa chất ăn mòn
Yêu cầu thẩm mỹ (bulong nhìn thấy được)
Xuất khẩu (hầu hết thị trường đều yêu cầu mạ)
Tuổi thọ sản phẩm >2 năm

Các Loại Mạ Phổ Biến:

Mạ kẽm (Zinc Plating):
Mạ kẽm dày (Hot-Dip Galvanizing):
Mạ niken (Nickel Plating):
Mạ đen (Black Oxide):

Lưu Ý Quan Trọng: Sau khi mạ kẽm hoặc niken, BẮTBUỘC phải thực hiện Khử Giòn Hydro (nung 210°C trong 8-24 giờ) để tránh gãy trễ.

Đừng Để Lô Hàng Bulong Tiền Tỷ Bị Trả Về Chỉ Vì Lỗi Nhiệt Luyện

Trong ngành sản xuất bulong, chi phí nhiệt luyện chỉ chiếm 8-12% tổng chi phí sản xuất, nhưng chất lượng nhiệt luyện quyết định 70-80% chất lượng sản phẩm cuối cùng. Một lô hàng bulong xuất khẩu trị giá hàng tỷ đồng có thể bị trả về hoặc phạt nặng chỉ vì một trong ba lỗi: độ cứng không đồng đều, thoát Carbon ren, hoặc bề mặt bẩn không mạ được.

Đầu tư đúng vào nhiệt luyện chất lượng cao ngay từ đầu không chỉ giúp Quý khách tiết kiệm chi phí (tránh phải xử lý lại, tránh bị phạt, tránh mất uy tín), mà còn mở ra cơ hội xuất khẩu sang các thị trường khó tính như Mỹ, EU, Nhật Bản.

Liên Hệ Ngay Để Được Tư Vấn & Nhận Báo Giá Chi Tiết:

CÔNG TY TNHH SXTM CÔNG DANH

Hotline: 0904940212
Email: nhietluyencongdanh@gmail.com
Địa chỉ nhà máy: Cụm công nghiệp Trường An, Xã An Khánh, Thành phố Hà Nội

Nhiệt Luyện Công Danh - Đối Tác Tin Cậy Của Asia Bolt, Việt Đức, Wiha, Samsung. Chuyên Gia Nhiệt Luyện Bulong Cường Độ Cao. Công Nghệ Rửa Siêu Âm - Kiểm Soát Khí Quyển Tự Động - Không Thoát Carbon Ren. Nâng Tầm Bulong Việt!
