Vít bắn tôn là sản phẩm đặc thù trong ngành kết cấu thép, xây dựng nhà thép tiền chế và lắp ráp công nghiệp. Tuy nhiên, trên thị trường hiện nay, tình trạng vít kém chất lượng – mũi khoan bị cháy khi xuyên thép, đầu vít bị đứt gãy khi siết hoặc gãy chậm sau vài ngày lắp đặt – đang gây thiệt hại nghiêm trọng cho các công trình. Tại Nhiệt Luyện Công Danh, chúng tôi ứng dụng công nghệ Thấm Carbon (Carbonitriding) trên dây chuyền lò băng tải liên tục nhập khẩu, cam kết đạt độ cứng bề mặt 600-720HV nhưng vẫn giữ độ dẻo lõi, giúp vít khoan thủng thép kết cấu dưới 5 giây và chống gãy.
Vì Sao Vít Bắn Tôn Cần Quy Trình Nhiệt Luyện "Đặc Biệt"?
Thách Thức "3 Trong 1" Của Vít Tự Khoan
Khác với các loại bulong, ốc vít thông thường chỉ cần chức năng siết chặt đơn thuần, vít bắn tôn (self-drilling screws) phải thực hiện đồng thời ba nhiệm vụ kỹ thuật khắt khe:
- Khoan (Drilling): Mũi vít phải đủ cứng và sắc bén như mũi khoan HSS để xuyên thủng thép kết cấu dày từ 3-12mm. Yêu cầu độ cứng bề mặt tối thiểu 53 HRC, tương đương với độ cứng của mũi khoan công nghiệp cao cấp.
- Taro (Threading): Sau khi xuyên thủng, phần ren của vít phải tạo được ren trong lỗ vừa khoan. Điều này đòi hỏi độ bền mòn cao và khả năng chống mài mòn ma sát cực lớn khi ren vít cắt gọt vào lớp thép sống.
- Siết Chặt (Fastening): Cuối cùng, thân vít phải chịu được mô-men xoắn lớn khi siết chặt mà không bị đứt gãy. Đây là yêu cầu về độ dẻo dai (toughness) của lõi vít, hoàn toàn trái ngược với yêu cầu "cứng" ở bề mặt.
Sự mâu thuẫn này tạo nên thách thức kỹ thuật lớn nhất trong gia công vít bắn tôn: Làm sao để có lớp vỏ cực cứng (trên 600HV nhưng lõi lại đủ dẻo (32-40 HRC)? Đây chính là lý do vì sao không thể áp dụng quy trình nhiệt luyện thông thường như với bulong, ốc vít dân dụng.
Yêu Cầu Vật Liệu & Chế Độ Nhiệt Riêng Biệt
Tại Công Danh, chúng tôi phân biệt rõ ràng hai loại thép chính được sử dụng trong sản xuất vít bắn tôn và có chế độ nhiệt luyện riêng cho từng loại:
- Thép AISI 1022 (Thép Carbon thấp): Với hàm lượng Carbon khoảng 0.18-0.23%, đây là loại thép phổ biến cho vít bắn tôn dân dụng, ứng dụng trong lắp ráp tôn nhẹ, mái nhà. Do hàm lượng Carbon thấp, bắt buộc phải thấm Carbon để tăng độ cứng bề mặt lên 53-58 HRC. Chúng tôi áp dụng quy trình thấm Carbon ở nhiệt độ 840-870°C với thời gian 60-90 phút.
- Thép 10B21 (Thép Boron chịu lực): Đây là thép hợp kim đặc biệt với hàm lượng Boron (B) khoảng 0.0008-0.003%, được sử dụng cho vít bắn tôn kết cấu thép dày (8-12mm) hoặc các ứng dụng chịu lực cao. Boron giúp tăng khả năng tôi cứng sâu (hardenability), cho phép đạt độ cứng cao ngay cả ở lõi vít. Đối với thép này, chúng tôi có chế độ thấm tôi hoàn toàn (through-hardening) với kiểm soát nhiệt độ và thời gian chính xác để tránh biến dạng quá mức.
Quy Trình Công Nghệ Tại Nhiệt Luyện Công Danh
Bước 1: Tiền Xử Lý – Làm Sạch
Nhiều đơn vị gia công bỏ qua hoặc thực hiện sơ sài công đoạn làm sạch, dẫn đến vít sau nhiệt luyện bị muội than (sooting) bám dày, tạo ra các vùng không thấm Carbon hoặc thấm không đều. Đây là nguyên nhân trực tiếp gây ra hiện tượng "vít mềm từng điểm" hoặc "gãy bất thường".
Vấn Đề Cụ Thể: Vít sau gia công dập nguội và taro ren sẽ dính đầy dầu cắt gọt, dầu bôi trơn, bụi kim loại và mạt sắt trong các rãnh ren sâu. Nếu không loại bỏ hoàn toàn, các tạp chất này sẽ tạo thành lớp cách ly, ngăn cản khí Carbon-Nitơ tiếp xúc với bề mặt thép, gây thấm không đều.
Giải Pháp Của Công Danh: Chúng tôi đầu tư hệ thống tẩy rửa trước khi đưa vào quá trình tôi nhằm đảm bảo bề mặt sạch và tránh bị muội than bám lại trên bề mặt sản phẩm.
Lợi Ích Cụ Thể:
- Loại bỏ 80% dầu mỡ và tạp chất trên bề mặt
- Đảm bảo thấm khí đồng đều tuyệt đối, không còn vùng chết
- Giảm thiểu muội than, giữ lò sạch, tiết kiệm chi phí bảo trì
- Tăng độ bám dính của lớp thấm, chống bong tróc trong quá trình sử dụng
Bước 2: Nhiệt Luyện Trong Lò Băng Tải Liên Tục
Đây là trái tim của quy trình, nơi vít được biến đổi từ thép mềm thành sản phẩm có lớp vỏ cứng như kim cương.

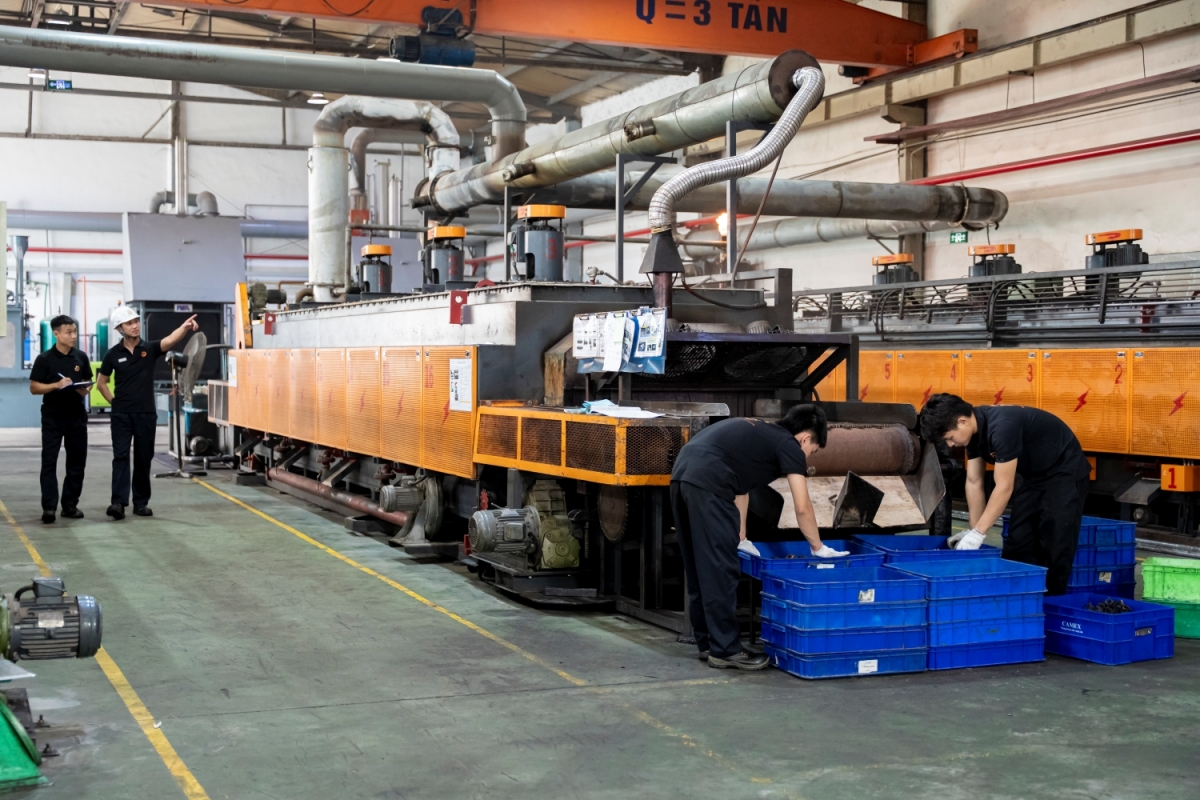

- Thiết Bị: Công Danh sở hữu 2 dây chuyền lò băng tải liên tục (Continuous Mesh Belt Furnace) nhập khẩu từ Đài Loan với công suất 700-900 tấn/tháng, cùng 1 dây chuyền lò đa dụng công nghệ Đức phục vụ các đơn hàng đặc thù. Lò băng tải hoạt động liên tục 24/7 với khả năng kiểm soát nhiệt độ và khí quyển chính xác tuyệt đối.
- Kiểm Soát Khí Quyển: Đây là yếu tố quan trọng nhất quyết định chất lượng lớp thấm. Chúng tôi sử dụng đầu dò Oxy (Oxygen Probe) và hệ thống điều khiển PLC để kiểm soát môi trường Carbon (Carbon Potential - Cp) ở mức 0.9% - 1.2% với độ chính xác +/- 0.05%. Nếu Cp quá thấp, lớp thấm sẽ mỏng và mềm. Nếu Cp quá cao, sẽ hình thành lớp Cementit (Fe₃C) dày, gây giòn gãy.
- Nhiệt Độ Thấm: Duy trì ở mức 860-900°C (thay vì 900-930°C như thấm Carbon thông thường) để hạn chế biến dạng vít. Ở nhiệt độ này, cấu trúc thép chuyển sang pha Austenit, Carbon khuếch tán sâu vào bề mặt, tạo thành lớp thấm dày 0.1-0.3mm tùy theo yêu cầu kỹ thuật.
- Thời Gian Thấm: Từ 60-90 phút tùy theo kích cỡ vít và độ sâu lớp thấm yêu cầu. Vít M3-M5 thường thấm 60 phút, vít M6-M8 từ 60-70 phút, vít lớn hơn M10 cần 70-90 phút.
Bước 3: Tôi & Ram (Quenching & Tempering)
Tôi Dầu: Ngay sau khi ra khỏi buồng thấm, vít được làm nguội nhanh trong bể dầu tôi đặc chủng. Chúng tôi kiểm soát nhiệt độ dầu ở mức 60-80°C (không để dầu quá lạnh gây nứt, không để quá nóng làm giảm tốc độ nguội). Hệ thống khuấy trộn dầu mạnh mẽ giúp phá vỡ màng hơi bao quanh vít, đảm bảo tốc độ nguội đồng đều, tránh biến dạng cong vênh.
Sau khi tôi, cấu trúc Austenit chuyển thành Martensite – cấu trúc cứng nhất của thép (độ cứng có thể lên tới 62-65 HRC) nhưng cũng cực kỳ giòn. Đây là lý do bắt buộc phải có bước Ram tiếp theo.
Ram Kỹ Thuật: Ram là quá trình nung lại vít ở nhiệt độ 180-280°C trong 45-90 phút để "xả" bớt ứng suất bên trong, biến đổi một phần Martensite thành Troostit – cấu trúc vừa cứng vừa dai. Đây là bước cực kỳ quan trọng, yêu cầu kỹ thuật viên có kinh nghiệm:
- Không ram quá cao (trên 300°C): Sẽ làm mất độ cứng mũi khoan, vít không xuyên được thép
- Ram không đều: Sẽ tạo vùng cứng - vùng mềm khác nhau, gây gãy bất thường
Tại Công Danh, chúng tôi sử dụng lò ram kiểm soát nhiệt độ PID với độ chính xác +/- 20°C, đảm bảo mọi điểm trên vít đều được tôi ram đồng đều.
Bước 4: Khử Giòn Hydro (Hydrogen De-embrittlement) – Bắt Buộc
Cảnh Báo Nghiêm Trọng: Đây là bước mà 80% các xưởng gia công nhỏ bỏ qua, dẫn đến hiện tượng vít "gãy chậm" (Delayed Fracture) – vít bị gãy sau 24-72 giờ lắp đặt mặc dù khi siết vào hoàn toàn bình thường.
Nguyên Nhân: Trong quá trình mạ kẽm hoặc mạ điện, Hydro (H) xâm nhập sâu vào thép. Hydro là nguyên tử nhỏ nhất, dễ dàng khuếch tán vào các vị trí khuyết tật, tạo áp suất nội bộ cực lớn, gây nứt từ bên trong ra ngoài ngay cả khi không có tải trọng. Hiện tượng này cực kỳ nguy hiểm vì không thể phát hiện bằng mắt thường.
Khuyến cáo từ Công Danh: Ngay sau khi mạ kẽm (trong vòng 4 giờ), Nên thực hiện quy trình Sấy Đuổi Hydro (Hydrogen Baking) ở nhiệt độ 210-230°C trong 4-8 giờ. Ở nhiệt độ này, Hydro khuếch tán ra ngoài mà không làm ảnh hưởng đến độ cứng đã đạt được sau ram. Đây là yêu cầu bắt buộc theo tiêu chuẩn SAE J78 và ISO 15480.
Chi Phí & Lợi Ích: Bước này tăng chi phí sản xuất khoảng 5-8% nhưng đảm bảo an toàn tuyệt đối cho công trình, tránh thiệt hại do vít gãy sau lắp đặt có thể lên tới hàng tỷ đồng.
Kiểm Soát Chất Lượng (QC) – Tiêu Chuẩn Nhật Bản
Tại Nhiệt Luyện Công Danh, chúng tôi không chỉ "làm nóng" vít, mà còn "đo lường chất lượng" một cách khoa học và minh bạch bằng các thiết bị kiểm tra hiện đại nhập khẩu từ Nhật Bản (Mitutoyo).
Đo Độ Cứng Tế Vi (Micro-Vickers Hardness)
Khác với máy đo Rockwell thông thường chỉ đo được độ cứng tổng thể, máy đo Vickers cho phép chúng tôi đo chính xác độ cứng của lớp thấm mỏng (0.05-0.2mm) ở bề mặt vít. Đây là yêu cầu bắt buộc theo tiêu chuẩn JIS B 1124.
Quy Trình: Vít được cắt lớp ngang, mài nhám, mài bóng gương, sau đó dùng kim cương hình kim tự tháp vuông đè lên bề mặt với lực 100-300gf, đo kích thước vết lõm để tính độ cứng.
Tiêu Chuẩn: Độ cứng bề mặt phải đạt 53-58 HRC (tương đương 640-720 HV). Nếu thấp hơn 53 HRC, vít sẽ không khoan được thép. Nếu cao hơn 60 HRC, vít sẽ quá giòn, dễ gãy mũi.
Đo Độ Sâu Lớp Thấm (Case Depth)
Đây là thông số quan trọng thứ hai, quyết định tuổi thọ của vít. Lớp thấm quá mỏng sẽ bị mòn nhanh khi khoan liên tục, lớp thấm quá dày sẽ làm vít giòn gãy.
Quy Trình: Từ mẫu cắt lớp đã mài bóng, chúng tôi đo độ cứng theo chiều sâu với bước nhảy 0.05mm (50 micron), vẽ đồ thị độ cứng theo chiều sâu. Điểm có độ cứng 50 HRC được xác định là "độ sâu lớp thấm hiệu dụng" (Effective Case Depth).
Tiêu Chuẩn:
| Đường kính vít | Độ sâu lớp thấm (mm) | Ghi chú |
|---|---|---|
| M3 - M5 | 0.08 - 0.15 | Vít nhỏ, tôn mỏng |
| M6 - M8 | 0.12 - 0.20 | Vít trung bình, tôn 0.8-1.5mm |
| M10 - M12 | 0.15 - 0.30 | Vít lớn, thép kết cấu 3-12mm |
Kiểm Tra Tính Năng (Performance Test)
Số liệu độ cứng chỉ là lý thuyết. Cuối cùng, vít phải "chứng minh" bằng khả năng làm việc thực tế. Chúng tôi thực hiện 3 bài test bắt buộc cho mỗi lô hàng:
Test Tốc Độ Khoan: Vít được gắn vào máy khoan cầm tay (tốc độ 2500 vòng/phút), khoan xuyên tấm thép CT3 dày 3mm. Yêu cầu: phải xuyên hoàn toàn trong vòng dưới 5 giây. Nếu chậm hơn hoặc mũi bị cháy, lô hàng bị loại.
Test Độ Bền Xoắn: Vít được kẹp chặt ở đầu và thân, sau đó vặn xoắn cho tới khi gãy. Đo góc xoắn tối đa trước khi gãy. Tiêu chuẩn: vít M6 phải chịu được ít nhất 30-35° xoắn. Bài test này kiểm tra độ dẻo của lõi vít.
Test Gãy Cổ: Vít được kẹp ở góc 5-10°, sau đó đập mạnh bằng búa 500g. Tiêu chuẩn: vít phải chịu được ít nhất 3 lần đập mà không gãy cổ. Đây là test mô phỏng tình huống vít bị va đập khi thi công.
Tiêu Chuẩn Áp Dụng
Chúng tôi tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế về vít bắn tôn:
- SAE J78 (Society of Automotive Engineers - Mỹ): Tiêu chuẩn về vít tự khoan cho ngành ô tô và xây dựng
- ISO 15480: Tiêu chuẩn quốc tế về yêu cầu cơ học của vít tự khoan
- JIS B 1124 (Japanese Industrial Standard): Tiêu chuẩn Nhật Bản về vít tự khoan và tự taro, được công nhận khắt khe nhất thế giới
Mỗi lô hàng sau khi hoàn thành đều được cấp Báo Cáo Chất Lượng (Quality Report) đầy đủ gồm:
- Biểu đồ nhiệt độ - thời gian (Temperature-Time Chart) nếu có yêu cầu.
- Bảng đo độ cứng tế vi (Micro-Vickers Hardness Data)
- Kết quả test tính năng (Performance Test Results) nếu có yêu cầu.
Minh bạch chất lượng: Quý khách có thể yêu cầu chứng kiến toàn bộ quy trình test tại nhà máy của chúng tôi hoặc gửi mẫu đi kiểm định độc lập tại các trung tâm kiểm định uy tín. Chúng tôi tự tin 100% về chất lượng sản phẩm.
Năng Lực Sản Xuất Của Công Danh
Kinh Nghiệm & Quy Mô: Với 6 năm hoạt động trong lĩnh vực nhiệt luyện chuyên sâu, Nhiệt Luyện Công Danh sở hữu nhà máy rộng 1.300m² tại Cụm công nghiệp Trường An, Xã An Khánh, Thành phố Hà Nội, trang bị đầy đủ hệ thống lò nhiệt hiện đại và thiết bị kiểm tra nhập khẩu.
Công Suất Khủng: Dây chuyền lò băng tải liên tục của chúng tôi có công suất 700-900 tấn/tháng, sẵn sàng đáp ứng các đơn hàng xuất khẩu lớn hoặc các dự án kết cấu thép quy mô công nghiệp. Với hệ thống hoạt động liên tục 24/7, chúng tôi cam kết giao hàng đúng tiến độ ngay cả với các đơn hàng cấp tốc.
Khách Hàng Tin Cậy: Công Danh tự hào là đối tác gia công nhiệt luyện cho các thương hiệu uy tín:
- Wiha (Đức): Thương hiệu dụng cụ cầm tay cao cấp
- Camex: Nhà cung cấp linh kiện điện tử cho Samsung, LG
- Harmony: Chuyên sản xuất vít điện tử chính xác cao
- Các nhà máy sản xuất kết cấu thép và nhà thép tiền chế hàng đầu miền Bắc
Chứng Chỉ & Cam Kết:
- ISO 9001:2015: Hệ thống quản lý chất lượng quốc tế
- Đang triển khai ISO 14101: Tiêu chuẩn về quá trình nhiệt luyện bề mặt thép
- Cam kết bồi thường 100% nếu sản phẩm lỗi do quy trình nhiệt luyện
Dịch Vụ Giá Trị Gia Tăng:
- Tư vấn kỹ thuật vật liệu miễn phí: Đội ngũ kỹ sư của chúng tôi sẽ tư vấn lựa chọn thép phù hợp, thiết kế quy trình tối ưu để giảm chi phí
- Test mẫu miễn phí: Gửi mẫu vít, chúng tôi xử lý thử và gửi báo cáo đầy đủ để Quý khách đánh giá trước khi đặt hàng số lượng lớn
- Báo giá cạnh tranh: Với công suất lớn, chúng tôi có chính sách giá ưu đãi cho đơn hàng từ 3 tấn trở lên
- Hỗ trợ xuất khẩu: Cung cấp đầy đủ CO, CQ, báo cáo kỹ thuật bằng tiếng Anh cho các đơn hàng xuất khẩu
Câu Hỏi Thường Gặp (FAQ)
Tại sao vít bắn tôn của tôi hay bị gãy đầu khi siết vào xà gồ dày?
Có hai nguyên nhân chính: (1) Lớp thấm quá dày (trên 0.3mm) khiến vít trở nên quá giòn ở phần đầu, hoặc (2) Chưa được "xả" ứng suất đầy đủ, vẫn còn quá cứng và giòn. Tại Công Danh, chúng tôi kiểm soát chặt chẽ độ sâu lớp thấm phù hợp với từng kích cỡ vít, đồng thời ram ở nhiệt độ tối ưu 210-280°C để đảm bảo độ cứng lõi ở mức 32-40 HRC – đủ dẻo để chống gãy nhưng vẫn đủ cứng để chịu mô-men xoắn cao.
Công Danh có xử lý được vít thép 10B21 cho kết cấu thép dày 12mm không?
Hoàn toàn có thể. Thép 10B21 (thép Boron) là loại thép đặc biệt với khả năng tôi cứng sâu rất tốt, được sử dụng cho vít bắn tôn chịu lực cao, khoan thép kết cấu dày 8-12mm. Chúng tôi có quy trình riêng cho thép Boron với chế độ thấm tôi hoàn toàn (through-hardening) – toàn bộ tiết diện vít được tăng cứng đồng đều, không chỉ riêng lớp bề mặt. Quy trình này đòi hỏi kiểm soát nhiệt độ và tốc độ nguội rất chính xác để tránh biến dạng quá mức. Kết quả: vít có độ cứng đồng đều 48-52 HRC từ bề mặt tới lõi, đủ khoan xuyên thép CT3 dày 12mm.
Thời gian trả hàng và báo cáo chất lượng như thế nào?
Thời gian xử lý nhiệt luyện thực tế cho vít bắn tôn dao động từ 70 phút đến 7 giờ/lô tùy thuộc vào:
- Kích cỡ vít: Vít nhỏ (M3-M5) mất 70-90 phút, vít lớn (M10-M12) cần 4-5 giờ
- Độ sâu lớp thấm yêu cầu: Lớp thấm 0.1mm mất 60-90 phút, lớp 0.3mm cần 100-120 phút
Tổng thời gian giao hàng (bao gồm tiền xử lý, nhiệt luyện, QC, đóng gói): 3-5 ngày làm việc cho đơn hàng thông thường dưới 5 tấn. Đơn hàng cấp tốc có thể giao trong 24-48 giờ với phụ phí ưu tiên.
Mỗi lô hàng đều đi kèm Báo Cáo Chất Lượng (Quality Report) đầy đủ theo yêu cầu của khách bao gồm:
- Biểu đồ nhiệt độ - thời gian thực tế của lò (Temperature-Time Chart)
- Bảng đo độ cứng chi tiết (bề mặt, lớp thấm, lõi) với ít nhất 3-5 pcs/lô
- Ảnh kim tương học (Microstructure Photos) phóng đại 100x và 500x
- Kết quả test tính năng (test khoan, test xoắn, test đập)
Vít sau nhiệt luyện có bị oxy hóa hoặc gỉ sét không?
Nhiệt luyện trong môi trường khí quyển kiểm soát (Controlled Atmosphere) như quy trình của chúng tôi sẽ không gây oxy hóa bề mặt vít vì trong lò hoàn toàn không có Oxy tự do. Tuy nhiên, sau khi ra khỏi lò, nếu không có lớp bảo vệ, vít vẫn có thể bị gỉ trong quá trình vận chuyển và bảo quản.
Chúng tôi cung cấp dịch vụ Chống Gỉ Tạm Thời (Temporary Rust Prevention) bằng cách phủ một lớp dầu chống gỉ mỏng lên bề mặt vít ngay sau nhiệt luyện. Lớp dầu này dễ dàng rửa sạch trước khi mạ kẽm mà không ảnh hưởng đến độ bám dính của lớp mạ. Chi phí: khoảng 200.000 - 300.000 VNĐ/tấn.
Đừng Để Vít Lỗi Làm Ảnh Hưởng Đến Uy Tín Công Trình Của Bạn
Trong ngành kết cấu thép và xây dựng công nghiệp, chi phí vít bắn tôn chỉ chiếm 2-3% tổng giá trị công trình, nhưng một lô vít kém chất lượng có thể gây ra thiệt hại lên tới 30-50% do phải tháo dỡ, thay thế và mất uy tín với khách hàng. Đầu tư đúng vào chất lượng nhiệt luyện ngay từ đầu là cách tiết kiệm chi phí thông minh nhất.
Hãy để Nhiệt Luyện Công Danh giúp Quý khách nâng cao chất lượng sản phẩm với công nghệ Thấm Carbon chuẩn quốc tế, đảm bảo:
- Mũi khoan xuyên thép dưới 5 giây, không cháy, không mòn nhanh
- Đầu vít chống gãy khi siết, chống gãy chậm sau lắp đặt
- Đạt tiêu chuẩn JIS B 1124, SAE J78, ISO 15480
- Báo cáo chất lượng minh bạch, có thể kiểm chứng bất cứ lúc nào
- Giao hàng đúng tiến độ, cam kết bảo hành sản phẩm nếu chất lượng không đạt
Liên Hệ Ngay Để Được Tư Vấn & Báo Giá:
CÔNG TY TNHH SXTM CÔNG DANH
-
Hotline: 0904940212
-
Email: nhietluyencongdanh@gmail.com
-
Địa chỉ nhà máy: Cụm công nghiệp Trường An, Xã An Khánh, Thành phố Hà Nội
Nhiệt Luyện Công Danh - Đối Tác Tin Cậy Của Các Thương Hiệu Hàng Đầu. Chất Lượng Là Cam Kết, Uy Tín Là Thương Hiệu.
