Chi tiết bột ép, thiêu kết (Powder Metallurgy - PM) đang trở thành lựa chọn hàng đầu trong sản xuất linh kiện cơ khí chính xác nhờ khả năng tạo hình phức tạp và tiết kiệm chi phí. Tuy nhiên, đặc tính độ xốp vốn có của vật liệu PM lại đặt ra những thách thức nghiêm trọng trong quy trình nhiệt luyện mà không phải đơn vị nào cũng kiểm soát được.
Thách Thức Cốt Tử Của Nhiệt Luyện Chi Tiết Bột Ép (PM)
Luyện kim bột (PM) có cấu trúc hoàn toàn khác biệt so với thép đặc (wrought steel) truyền thống. Điểm "chết người" nhất của vật liệu này chính là độ xốp (Porosity) - hệ thống mao quản và lỗ rỗng xuyên suốt bên trong chi tiết. Nếu quy trình nhiệt luyện không được thiết kế chuyên biệt cho PM, Quý khách sẽ đối mặt với ba hậu quả nghiêm trọng:
Hiện tượng "dầu rỉ" (Oil Bleeding) phá hủy bề mặt: Dầu tôi bị hút sâu vào mao quản trong quá trình làm nguội. Sau đó, dầu này sẽ từ từ thấm ra ngoài bề mặt, tạo thành các đốm dầu bẩn khi chi tiết được sơn, mạ hoặc lắp ráp. Điều này không chỉ làm giảm thẩm mỹ mà còn gây nhiễm bẩn lò ram và ảnh hưởng nghiêm trọng đến độ bám dính của lớp phủ bảo vệ.
Sai lệch nghiêm trọng trong đo độ cứng: Khi sử dụng phương pháp đo thông thường (Rockwell), mũi đo có thể bị sụp vào lỗ rỗng, dẫn đến kết quả đo thấp hơn độ cứng thực tế của vật liệu (độ cứng biểu kiến). Nhiều khách hàng từng phàn nàn rằng "đo HRC chỉ 45 nhưng giũa vẫn trượt" - đó chính là hậu quả của việc đo sai phương pháp trên vật liệu xốp.
Biến dạng kích thước không kiểm soát: Cấu trúc xốp khiến PM phản ứng hoàn toàn khác với tốc độ làm nguội so với thép đặc. Sốc nhiệt quá mạnh có thể gây nứt vỡ, trong khi làm nguội quá chậm lại không đạt độ cứng yêu cầu. Việc kiểm soát chính xác nhiệt độ và tốc độ làm nguội trên từng loại vật liệu PM đòi hỏi kinh nghiệm và thiết bị chuyên dụng.
Tại Nhiệt Luyện Công Danh, chúng tôi không chỉ đơn thuần "nung và nhúng" theo quy trình cố định. Đội ngũ kỹ thuật của chúng tôi áp dụng quy trình xử lý được thiết kế riêng cho từng loại vật liệu PM, từ việc kiểm soát thế Cacbon (Cp) với độ chính xác cao đến công nghệ làm sạch siêu âm tầng sâu, đảm bảo chi tiết đạt chuẩn JIS/ISO khắt khe nhất mà không có hiện tượng dầu tồn dư hay sai lệch độ cứng.
Lưu ý quan trọng: Độ xốp của chi tiết PM thường dao động từ 5-25% thể tích. Với diện tích bề mặt nội tại lớn gấp hàng chục lần so với thép đặc, việc kiểm soát khí quyển lò và phương pháp làm nguội trở thành yếu tố quyết định chất lượng sản phẩm cuối cùng.
Tại Sao Nhiệt Luyện Công Danh Là Đối Tác Tin Cậy Cho Chi Tiết PM?
Với hơn 6 năm kinh nghiệm xử lý nhiệt cho các linh kiện cơ khí chính xác, chúng tôi đã xây dựng được hệ thống quy trình và trang thiết bị chuyên biệt đáp ứng những yêu cầu khắt khe nhất của vật liệu luyện kim bột. Điểm khác biệt cốt lõi của Công Danh nằm ở hai nền tảng công nghệ then chốt:
Công Nghệ Lò Băng Tải & Lò Đa Dụng Thế Hệ Mới
Chúng tôi đầu tư 100% thiết bị nhiệt luyện nhập khẩu từ Đức và Đài Loan, bao gồm hệ thống lò băng tải lưới (mesh belt furnace) và lò đa dụng sealed quench hiện đại. Đây không chỉ là các thiết bị có công suất lớn mà còn được trang bị hệ thống kiểm soát khí quyển tự động cho phép duy trì thế Cacbon (Cp) với sai số cực thấp ±0.02%.
Tại sao điều này quan trọng với chi tiết PM? Bởi vì diện tích bề mặt khổng lồ của hệ thống lỗ xốp khiến vật liệu cực kỳ nhạy cảm với môi trường lò. Chỉ cần khí quyển lệch một chút về phía oxy hóa, các lỗ xốp bên trong sẽ bị oxy hóa nội tại (Intergranular Oxidation), tạo thành lớp oxit yếu làm giảm độ bền liên kết. Ngược lại, nếu khí quyển quá khử, bề mặt sẽ bị thấm cacbon quá mức, gây giòn và dễ nứt.

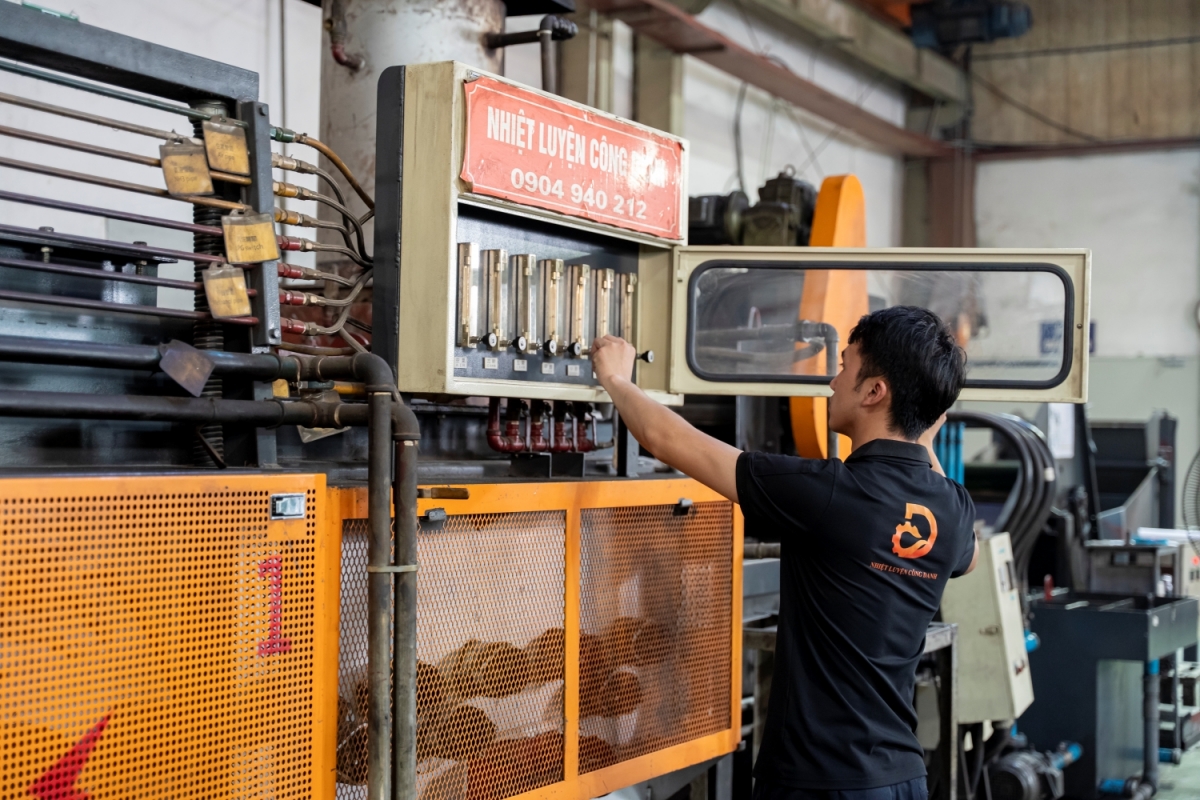

Hệ thống kiểm soát Cp tự động của chúng tôi liên tục theo dõi và điều chỉnh thành phần khí bảo vệ (N₂, H₂, CO) trong suốt quá trình gia nhiệt và giữ nhiệt. Điều này đảm bảo bề mặt chi tiết PM không bị oxy hóa, không bị thoát cacbon, đồng thời kiểm soát chính xác độ sâu lớp thấm theo yêu cầu kỹ thuật.
Ưu điểm vượt trội: Với công nghệ lò hiện đại, chúng tôi có thể xử lý đồng thời cả các chi tiết PM nhỏ (bánh răng M1, linh kiện khóa từ 0.5cm) lẫn chi tiết lớn (bánh răng M60, trục cam) mà vẫn đảm bảo tính đồng nhất về độ cứng và cấu trúc kim loại học trên toàn bộ lô hàng.
Giải Quyết Vấn Đề "Dầu Tồn Dư" Bằng Công Nghệ Siêu Âm
Đây là thách thức lớn nhất mà hầu hết các đơn vị nhiệt luyện thông thường không thể giải quyết triệt để. Sau khi tôi trong dầu, lực mao dẫn sẽ hút dầu vào sâu bên trong các lỗ xốp. Phương pháp rửa thông thường (ngâm dung môi, xịt nóng) chỉ có thể làm sạch bề mặt ngoài mà không thể loại bỏ dầu nằm sâu trong mao quản.
Tại Công Danh, chúng tôi trang bị hệ thống tẩy rửa siêu âm (Ultrasonic Cleaning) đa tần số với công suất cao. Công nghệ này hoạt động dựa trên cơ chế tạo bọt khí xâm thực (cavitation): sóng siêu âm tần số cao (25-40 kHz) tạo ra hàng triệu bọt khí vi mô trong dung dịch tẩy rửa. Khi các bọt khí này vỡ, chúng tạo ra xung lực cực mạnh đủ để đánh bật dầu từ sâu bên trong lỗ rỗng ra ngoài.
Quy trình làm sạch của chúng tôi bao gồm:
- Giai đoạn 1: Ngâm siêu âm trong dung dịch kiềm nóng (60-80°C) để phân hủy và tách dầu khỏi thành lỗ xốp
- Giai đoạn 2: Xả sạch bằng nước khử ion để loại bỏ cặn kiềm và dầu đã tách ra
- Giai đoạn 3: Ngâm siêu âm trong dung môi bay hơi nhanh (alcohol hoặc hydrocarbon) để hòa tan dầu còn sót lại
- Giai đoạn 4: Sấy khô trong lò chân không hoặc sấy nóng để bay hơi hoàn toàn dung môi
Kết quả là chi tiết được đảm bảo SẠCH - KHÔ trước khi giao cho Quý khách, hoàn toàn loại bỏ hiện tượng "đốm dầu" xuất hiện sau vài ngày sử dụng hoặc khi sơn mạ. Điều này đặc biệt quan trọng đối với các chi tiết cần xi mạ điện, phủ bột tĩnh điện hoặc lắp ráp vào các cụm máy tinh.
Các Giải Pháp Nhiệt Luyện Chuyên Sâu Cho Chi Tiết Thiêu Kết
Dựa trên đặc tính vật liệu và yêu cầu kỹ thuật cụ thể, chúng tôi cung cấp ba giải pháp nhiệt luyện chính cho chi tiết PM:
Thấm Cacbon & Thấm Cacbon-Nitơ (Carburizing/Carbonitriding)
Ứng dụng: Đây là phương pháp phổ biến nhất cho các chi tiết bột ép cần có bề mặt cứng chịu mài mòn cao nhưng lõi dai, bao gồm bánh răng truyền động, đĩa xích, bạc trượt, cam trượt, và các chi tiết chịu ma sát trong động cơ.
Quy trình thấm cacbon của chúng tôi được thiết kế riêng cho cấu trúc xốp của PM:
Gia nhiệt trong khí quyển giàu cacbon: Chi tiết được nung nóng đến 880-930°C trong môi trường khí chứa CO và CH₄. Nguyên tử cacbon sẽ khuếch tán vào bề mặt và thấm sâu vào lớp bề mặt. Do cấu trúc xốp, tốc độ khuếch tán nhanh hơn thép đặc nhưng cần kiểm soát chặt chẽ để tránh thấm quá sâu.
Tôi trực tiếp hoặc tôi sau: Sau khi đạt độ sâu thấm yêu cầu, chi tiết được làm nguội nhanh trong dầu tôi hoặc khí để chuyển tổ chức Austenit thành Martensite cứng. Đối với PM, chúng tôi ưu tiên sử dụng dầu tôi nóng (60-80°C) hoặc điều chỉnh tốc độ băng tải để giảm sốc nhiệt, tránh nứt vỡ do ứng suất nhiệt tập trung tại các lỗ xốp.
Ram ổn định: Giai đoạn cuối cùng là ram ở 150-200°C để giảm ứng suất dư, tăng độ dai va đập và ổn định kích thước.
Thông số kỹ thuật đạt được:
| Thông Số | Giá Trị | Tiêu Chuẩn Tham Chiếu |
|---|---|---|
| Độ sâu lớp thấm | 0.03 - 0.5 mm | Tùy chỉnh theo yêu cầu |
| Độ cứng bề mặt (vi mô) | > 860 HV | JIS Z 2550, ISO 4498 |
| Độ cứng tương đương | > 60 HRC | Sau chuyển đổi |
| Hàm lượng Cacbon bề mặt | 0.7 - 0.9% | Kiểm tra bằng OES |
Đối với chi tiết cần độ bền mỏi cao hơn hoặc làm việc ở nhiệt độ cao, chúng tôi khuyến nghị sử dụng phương pháp thấm Cacbon-Nitơ. Việc bổ sung Nitơ vào lớp bề mặt sẽ tạo thành các nitrit và cacbonitrit có độ cứng và độ bền nhiệt cao hơn Martensite thường. Phương pháp này đặc biệt hiệu quả với các loại thép PM hợp kim thấp.
Kinh nghiệm thực tế: Chúng tôi đã xử lý thành công hơn 50 tấn bánh răng bột ép cho dây chuyền lắp ráp dụng cụ cầm tay của Wiha (Đức). Độ sâu thấm đồng đều 0.2mm, độ cứng bề mặt đạt 880-920 HV, không có hiện tượng dầu rỉ sau 6 tháng bảo quản.
Tôi + Ram (Quench & Temper)
Ứng dụng: Phù hợp với các chi tiết PM cần độ bền tổng thể cao, độ dai va đập tốt, thường là các chi tiết chịu tải trọng lớn như then hoa, chốt truyền lực, vòng đệm chịu lực trong hộp số.
Quy trình Q&T cho chi tiết bột ép đòi hỏi sự tinh tế cao bởi vật liệu sau thiêu kết thường có tổ chức Ferrite/Pearlite tương đối mềm với độ xốp cao. Quá trình nhiệt luyện phải chuyển đổi tổ chức này thành Martensite cứng đồng thời kiểm soát biến dạng và ngăn ngừa nứt vỡ.
Nung nóng đồng đều: Chi tiết được nung chậm đến nhiệt độ tôi (thường 840-880°C cho thép carbon trung bình) để đảm bảo toàn bộ khối vật liệu đạt nhiệt độ đồng nhất. Với cấu trúc xốp, việc nung quá nhanh có thể gây chênh lệch nhiệt độ giữa bề mặt và lõi, dẫn đến nứt nhiệt.
Tôi trong môi trường được lựa chọn: Tùy thuộc vào mức độ xốp và độ phức tạp của chi tiết, chúng tôi lựa chọn môi trường tôi phù hợp:
- Dầu tôi nóng: Cho chi tiết phức tạp, giảm tốc độ làm nguội, hạn chế biến dạng
- Dầu tôi nhanh: Cho chi tiết đơn giản, cần độ cứng cao
- Polyme r: Cho chi tiết có tiết diện lớn, cần kiểm soát chặt chẽ biến dạng
Ram chính xác: Đây là giai đoạn quan trọng nhất đối với chi tiết PM. Quy trình ram không chỉ giúp giảm độ cứng về mức phù hợp (thường 38-48 HRC) mà còn thực hiện ba chức năng then chốt:
- Chuyển đổi Martensite giòn thành Tempered Martensite dai, tăng khả năng hấp thụ va đập
- Giải phóng ứng suất dư tập trung tại các lỗ xốp, ngăn ngừa nứt vỡ trong quá trình gia công tiếp theo hoặc lắp ráp
- Ổn định kích thước, giảm thiểu biến dạng do thời gian
Nhiệt độ ram thường dao động từ 400-600°C tùy thuộc vào độ cứng mục tiêu. Thời gian giữ nhiệt được tính toán dựa trên độ xốp và kích thước chi tiết để đảm bảo toàn bộ khối vật liệu đạt được tổ chức đồng nhất.
Xử Lý Bề Mặt & Chống Gỉ Chuyên Biệt
Sau khi hoàn tất nhiệt luyện và làm sạch, chi tiết PM cần được bảo vệ đặc biệt để tránh oxy hóa trong quá trình vận chuyển và bảo quản. Cấu trúc xốp làm cho bề mặt chi tiết có diện tích tiếp xúc với không khí lớn hơn nhiều so với thép đặc, dẫn đến tốc độ oxy hóa và gỉ sét nhanh hơn.
Chúng tôi cung cấp các giải pháp chống gỉ phù hợp với từng ứng dụng cụ thể:
Dầu chống gỉ chuyên dụng: Sử dụng các loại dầu chống gỉ mỏng, có khả năng thấm sâu vào lỗ xốp (ví dụ: dầu khoáng có phụ gia chống gỉ). Lớp dầu này tạo thành màng bảo vệ ngăn không cho oxy và độ ẩm tiếp xúc với bề mặt kim loại, đảm bảo thời gian bảo quản 1-3 tháng trong điều kiện thông thường.
Lớp phủ phosphate: Đối với chi tiết cần bảo quản lâu dài hoặc chuyển tiếp sang công đoạn sơn, chúng tôi có thể áp dụng lớp phủ phosphat hóa tạo thành lớp tinh thể bảo vệ bề mặt. Lớp này không chỉ chống gỉ mà còn tăng độ bám dính của lớp sơn sau này.
Chống gỉ tạm thời: Sử dụng các hợp chất hữu cơ bay hơi (VCI - Vapor Corrosion Inhibitor) đặc biệt hiệu quả cho chi tiết PM. Các phân tử VCI bay hơi và ngưng tụ trên bề mặt, tạo thành lớp bảo vệ phân tử siêu mỏng thấm sâu vào các lỗ xốp mà không để lại cặn dầu.
Điểm Khác Biệt Kỹ Thuật: Hiểu Đúng Về Đo Lường Chất Lượng PM
Đây là điểm mà hầu hết các đơn vị nhiệt luyện phổ thông thường mắc sai lầm, dẫn đến báo cáo kết quả không chính xác và gây hiểu lầm cho khách hàng. Tại Nhiệt Luyện Công Danh, chúng tôi áp dụng nghiêm ngặt các tiêu chuẩn quốc tế về đo độ cứng vật liệu xốp, đặc biệt là JIS Z 2550 và ISO 4498.
Vấn đề cốt lõi là: độ cứng của chi tiết PM phải được hiểu theo hai khái niệm hoàn toàn khác nhau, và việc sử dụng sai phương pháp đo sẽ dẫn đến kết quả sai lệch nghiêm trọng.
Độ Cứng Biểu Kiến (Apparent Hardness)
Đây là độ cứng được đo bằng các phương pháp thông thường như Rockwell (HRC, HRB, HRA) với tải trọng lớn. Khi mũi đo ép vào bề mặt chi tiết PM, nó sẽ chạm vào cả phần kim loại đặc lẫn các lỗ xốp. Kết quả đo phản ánh khả năng chịu lực nén của tổng thể chi tiết, bao gồm cả sự đóng góp (hoặc sự yếu đi) của hệ thống lỗ xốp.
Độ cứng biểu kiến có ý nghĩa khi:
- Đánh giá khả năng chịu tải của chi tiết trong điều kiện làm việc thực tế
- So sánh giữa các lô sản xuất có cùng độ xốp
- Kiểm tra nhanh chất lượng sản phẩm đại trà
Tuy nhiên, độ cứng biểu kiến KHÔNG phản ánh khả năng chịu mài mòn thực tế của bề mặt. Đây là nguồn gốc của nhiều khiếu nại: "Đo HRC chỉ được 45 nhưng khi giũa thì trượt (cứng), vậy độ cứng có đúng không?"
Độ Cứng Hạt / Vi Mô (Particle / Micro Hardness)
Đây mới chính là chỉ số quan trọng nhất đối với chi tiết PM cần chịu mài mòn. Độ cứng vi mô được đo bằng máy Vickers (HV) hoặc Knoop với tải trọng rất nhỏ (thường 100-500gf). Với tải trọng nhỏ này, mũi đo chỉ tạo ra vết lõm vi mô trên hạt kim loại đặc, hoàn toàn bỏ qua các lỗ xốp.
Chúng tôi sử dụng máy đo độ cứng Vickers Mitutoyo (Nhật Bản) với kính hiển vi độ phân giải cao để xác định chính xác vị trí đo trên hạt kim loại, tránh các vùng lỗ xốp. Độ cứng vi mô chính xác phản ánh:
- Độ cứng thực tế của tổ chức Martensite sau nhiệt luyện
- Khả năng chịu mài mòn của bề mặt chi tiết
- Hiệu quả của quá trình thấm cacbon hoặc tôi
Để Quý khách dễ hình dung, chúng tôi lấy một ví dụ thực tế:
| Loại Chi Tiết | Vật Liệu | Độ Xốp | Độ Cứng Biểu Kiến (HRC) | Độ Cứng Vi Mô (HV) |
|---|---|---|---|---|
| Bánh răng bột ép | FC-0205 | 15% | 42-45 | 880-920 |
| Bánh răng thép đặc | SCM420 | 0% | 58-62 | 850-900 |
Như Quý khách thấy, mặc dù bánh răng bột ép có độ cứng HRC thấp hơn nhiều (42-45 so với 58-62), nhưng độ cứng thực tế của hạt kim loại (880-920 HV) lại cao hơn so với thép đặc (850-900 HV). Đây chính là lý do tại sao bánh răng PM vẫn có khả năng chịu mài mòn tốt mặc dù "đo HRC thấp".
Cam kết của Công Danh: Chúng tôi luôn cung cấp báo cáo đo lường minh bạch, phân biệt rõ ràng giữa độ cứng biểu kiến và độ cứng vi mô. Đội ngũ kỹ thuật sẽ tư vấn Quý khách sử dụng đúng tiêu chuẩn (JIS Z 2550, ISO 4498) để đánh giá chất lượng, tránh nhầm lẫn giữa hai khái niệm này và đảm bảo chi tiết đáp ứng đúng yêu cầu kỹ thuật về khả năng chịu mài mòn.
Lời khuyên từ chuyên gia: Khi đặt hàng nhiệt luyện chi tiết PM, Quý khách nên yêu cầu nhà cung cấp báo cáo CẢ HAI loại độ cứng (apparent và micro). Nếu nhà cung cấp chỉ đưa ra một con số HRC mà không giải thích rõ phương pháp đo, rất có thể họ chưa hiểu đúng bản chất của vật liệu PM.
Năng Lực Sản Xuất & Khách Hàng Tiêu Biểu
Với kinh nghiệm hơn 6 năm hoạt động trong lĩnh vực xử lý nhiệt chi tiết cơ khí chính xác, Nhiệt Luyện Công Danh đã xây dựng được hệ thống sản xuất hiện đại và quy trình quản lý chất lượng nghiêm ngặt.
Cơ sở vật chất: Nhà máy với diện tích 1,300m² tại Cụm công nghiệp Trường An, Xã An Khánh, Thành phố Hà Nội, được thiết kế theo chuẩn công nghiệp với phân khu rõ ràng: khu gia nhiệt, khu làm nguội, khu rửa siêu âm, khu QC và kho thành phẩm. Công suất xử lý nhiệt đạt lên tới 900 tấn/tháng, đáp ứng nhu cầu từ các đơn hàng nhỏ lẻ cho R&D đến các đơn hàng sản xuất hàng loạt.
Hệ thống quản lý chất lượng: Chúng tôi đã triển khai và duy trì hệ thống quản lý chất lượng theo tiêu chuẩn ISO 9001:2015, đảm bảo mọi quy trình từ tiếp nhận đơn hàng, xử lý, kiểm tra đến giao hàng đều được kiểm soát và ghi chép đầy đủ. Hiện tại, chúng tôi đang trong quá trình chuẩn bị hồ sơ để chứng nhận ISO 14001 về quản lý môi trường, thể hiện cam kết về trách nhiệm xã hội và phát triển bền vững.
Khách hàng tin cậy: Uy tín của Công Danh được khẳng định qua danh sách khách hàng chiến lược là các tập đoàn công nghệ và sản xuất hàng đầu thế giới:
- Wiha (Đức): Thương hiệu dụng cụ cầm tay cao cấp, chúng tôi xử lý nhiệt các chi tiết PM cho mũi vít, cờ lê và dụng cụ chuyên dụng
- TTI (Techtronic Industries): Tập đoàn sản xuất dụng cụ điện cầm tay (Milwaukee, Ryobi), cung cấp dịch vụ nhiệt luyện cho các chi tiết trong động cơ và hộp số
- Samsung: Xử lý nhiệt các chi tiết cơ khí chính xác phục vụ sản xuất thiết bị điện tử
- Canon: Cung cấp dịch vụ nhiệt luyện cho các chi tiết trong cụm máy quang học và cơ khí chính밀
Việc được các tập đoàn quốc tế này lựa chọn là minh chứng rõ ràng nhất cho năng lực kỹ thuật, độ ổn định chất lượng và khả năng đáp ứng các tiêu chuẩn nghiêm ngặt của Công Danh.
Quy Trình Làm Việc & Cam Kết
Để đảm bảo chất lượng sản phẩm tối ưu và sự hài lòng của Quý khách, chúng tôi áp dụng quy trình làm việc 5 bước được chuẩn hóa:
Bước 1: Tiếp Nhận & Tư Vấn Kỹ Thuật
Đội ngũ kỹ sư của chúng tôi sẽ phân tích bản vẽ kỹ thuật, xác định mác vật liệu bột (FC-0205, FN-0205, FD-0205...), độ xốp ước tính và các yêu cầu về độ cứng, độ sâu lớp thấm. Dựa trên thông tin này, chúng tôi tư vấn:
- Phương pháp nhiệt luyện phù hợp nhất (thấm cacbon, tôi-ram, hoặc kết hợp)
- Phương pháp đo độ cứng chuẩn xác (apparent hardness hay micro hardness)
- Yêu cầu về làm sạch và chống gỉ sau xử lý
- Thời gian gia công và báo giá chi tiết

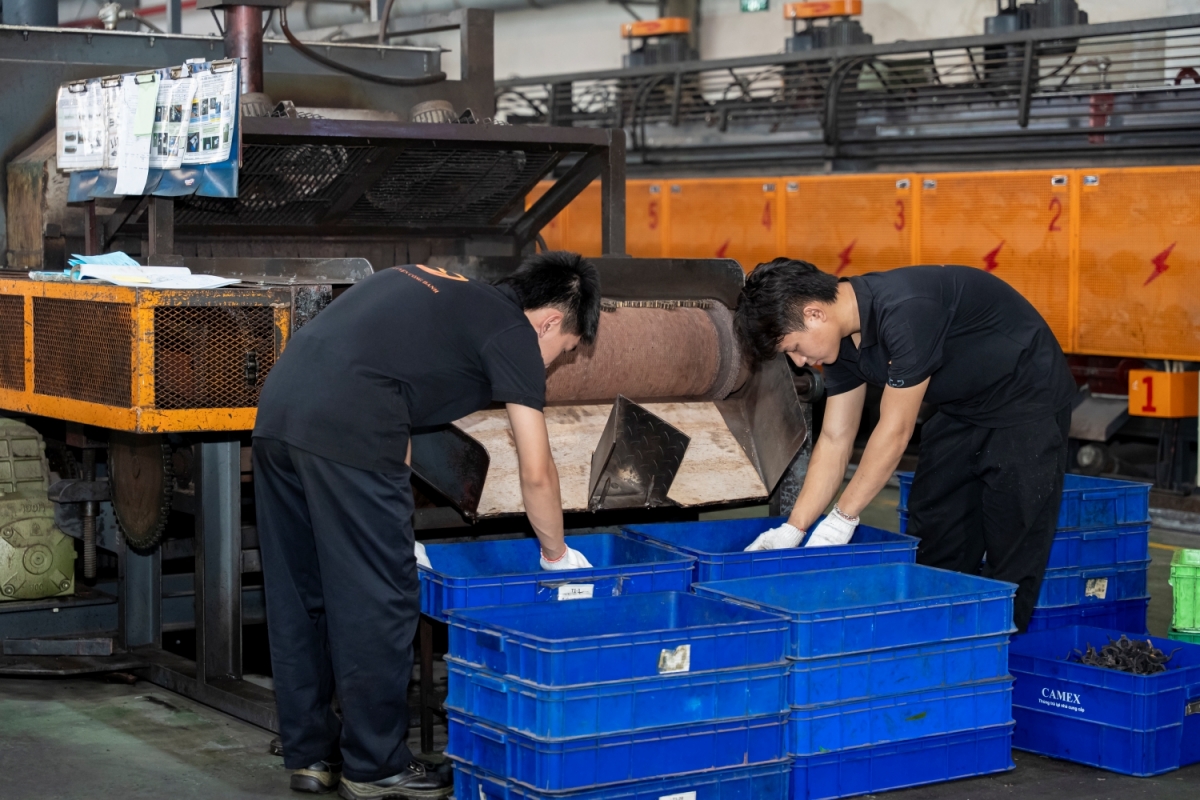

Bước 2: Xử Lý Nhiệt Trên Dây Chuyền Tự Động

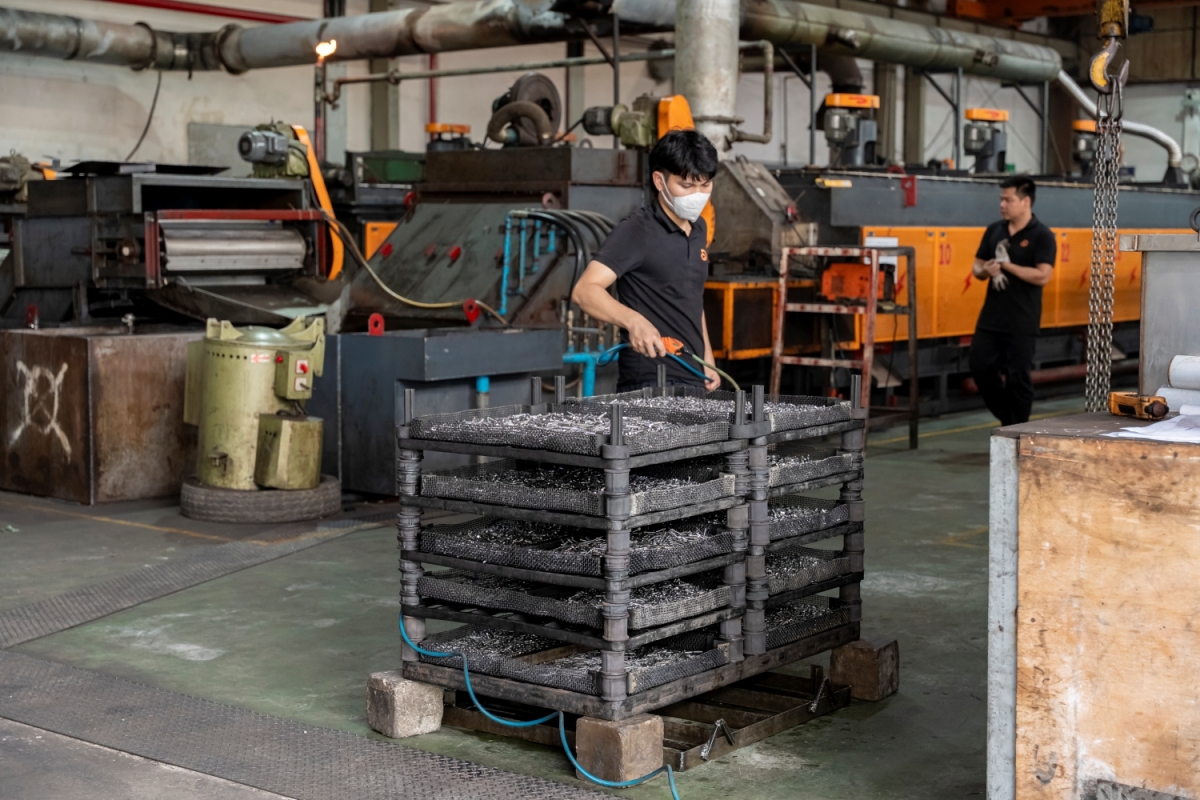

Chi tiết được xếp vào giá chuyên dụng và đưa vào hệ thống lò băng tải hoặc lò đa dụng. Toàn bộ quá trình nung nóng, giữ nhiệt và làm nguội được kiểm soát tự động bởi PLC với:
- Cảm biến nhiệt độ chính xác ±2°C
- Hệ thống phân tích khí quyển online theo dõi thế Cacbon (Cp) liên tục
- Ghi chép dữ liệu nhiệt độ-thời gian đầy đủ để truy xuất nguồn gốc
Bước 3: Làm Sạch Sâu Bằng Công Nghệ Siêu Âm
Sau khi tôi, chi tiết được chuyển ngay sang khu vực rửa siêu âm để loại bỏ dầu tồn dư. Quy trình rửa đa giai đoạn (kiềm - nước - dung môi - sấy khô) đảm bảo chi tiết hoàn toàn sạch và khô, sẵn sàng cho công đoạn tiếp theo.
Bước 4: QC & Báo Cáo Chất Lượng
Mỗi lô hàng đều được kiểm tra 100% bằng mắt thường về ngoại quan, và lấy mẫu ngẫu nhiên để:
- Kiểm tra kim tương học (microstructure) dưới kính hiển vi kim loại học
- Đo độ cứng biểu kiến (HRC/HRB) theo phương pháp Rockwell
- Đo độ cứng vi mô (HV) bằng máy Vickers Mitutoyo
- Đo độ sâu lớp thấm (nếu có yêu cầu)
- Kiểm tra kích thước quan trọng để đảm bảo không biến dạng quá mức
Tất cả kết quả kiểm tra được ghi nhận vào Chứng chỉ chất lượng (Certificate of Quality - CQ) hoặc Giấy chứng nhận xuất xứ (Certificate of Origin - CO) tùy theo yêu cầu của Quý khách.
Bước 5: Đóng Gói Chống Gỉ & Giao Hàng
Chi tiết được phủ dầu chống gỉ hoặc VCI, đóng gói trong túi PE chống ẩm, xếp vào thùng carton với đệm xốp chống va đập. Mỗi thùng được dán nhãn ghi rõ thông tin đơn hàng, số lượng và các lưu ý bảo quản. Chúng tôi giao hàng trực tiếp hoặc qua đơn vị vận chuyển uy tín, đảm bảo chi tiết đến tay Quý khách trong tình trạng hoàn hảo.
Cam kết của chúng tôi: Nếu chi tiết không đạt yêu cầu kỹ thuật đã thỏa thuận (do lỗi xử lý của Công Danh), chúng tôi sẽ xử lý lại hoàn toàn miễn phí hoặc bồi thường 100% giá trị đơn hàng. Đây là cam kết về chất lượng mà chúng tôi luôn duy trì với hơn 300 khách hàng trong và ngoài nước.
Câu Hỏi Thường Gặp Về Nhiệt Luyện Chi Tiết PM
Tại Sao Chi Tiết Bột Ép Của Tôi Hay Bị Gỉ Đốm Sau Khi Nhiệt Luyện Vài Ngày?
Đây là hiện tượng rất phổ biến và là nỗi đau đớn của nhiều doanh nghiệp sản xuất. Nguyên nhân chính là dầu tôi còn sót lại bên trong hệ thống lỗ xốp bị đẩy ra ngoài bề mặt theo thời gian (hiện tượng "oil bleeding" hay "dầu rỉ"). Khi dầu này tiếp xúc với không khí, nó sẽ bị oxy hóa và tạo thành các đốm màu nâu đỏ trên bề mặt chi tiết.
Giải pháp của Công Danh là sử dụng hệ thống tẩy rửa siêu âm đa tần số với quy trình 4 bước (kiềm nóng - nước khử ion - dung môi - sấy khô) để loại bỏ triệt để dầu từ sâu bên trong lỗ xốp. Sau khi qua xử lý này, chi tiết của chúng tôi có thể bảo quản 1-3 tháng mà không bị dầu rỉ ra ngoài, ngay cả trong điều kiện nhiệt độ cao.
Nếu Quý khách đang gặp vấn đề này, hãy liên hệ ngay với chúng tôi qua Hotline: 0899.17.8686 hoặc Zalo: 0899.17.8686 để được tư vấn giải pháp làm sạch chuyên sâu.
Tại Sao Đo HRC Thấy Thấp Nhưng Giũa Vẫn Trượt (Chi Tiết Vẫn Cứng)?
Đây là câu hỏi chúng tôi nhận được rất nhiều từ các khách hàng lần đầu sử dụng chi tiết PM. Câu trả lời nằm ở sự khác biệt giữa độ cứng biểu kiến và độ cứng vi mô mà chúng tôi đã giải thích chi tiết ở phần trước.
Khi Quý khách đo độ cứng bằng phương pháp Rockwell (HRC), mũi đo có đường kính lớn (hình nón kim cương hoặc bi thép 1/16") và tải trọng nặng (150kgf). Với tải trọng lớn này, mũi đo sẽ chạm vào cả kim loại đặc lẫn lỗ xốp, do đó kết quả đo phản ánh khả năng chịu nén của toàn bộ cấu trúc (bao gồm cả lỗ rỗng yếu hơn). Điều này giải thích tại sao "HRC chỉ 45".
Tuy nhiên, khi Quý khách thử giũa chi tiết, lưỡi giũa chỉ tiếp xúc với phần kim loại đặc trên bề mặt (các hạt Martensite cứng), không chạm vào lỗ xốp bên trong. Đó là lý do "giũa vẫn trượt" - bởi vì độ cứng thực tế của hạt kim loại rất cao (có thể > 860 HV tương đương > 60 HRC).
Để đánh giá chính xác khả năng chịu mài mòn của chi tiết PM, Quý khách cần phải đo độ cứng vi mô (HV) với tải trọng nhỏ trên hạt kim loại. Hãy mang chi tiết đến Công Danh, chúng tôi sẽ đo miễn phí và tư vấn chi tiết về cả hai loại độ cứng để Quý khách hiểu đúng về chất lượng sản phẩm của mình.
Công Danh Có Xử Lý Được Các Chi Tiết PM Nhỏ Như Bánh Răng Đồng Hồ, Linh Kiện Khóa Không?
Hoàn toàn có thể. Hệ thống lò băng tải và lò đa dụng của chúng tôi được thiết kế để xử lý các chi tiết có kích thước rất đa dạng, từ các chi tiết siêu nhỏ (bánh răng module M1, linh kiện khóa từ 0.5cm) cho đến các chi tiết lớn (bánh răng module M60, trục cam nặng vài kg).
Đối với các chi tiết nhỏ, chúng tôi có hệ thống giá gá chuyên dụng (fixture) giúp cố định chi tiết trong quá trình nhiệt luyện, tránh biến dạng và trộn lẫn giữa các lô hàng. Thiết bị đo lường của chúng tôi (máy đo độ cứng Vickers Mitutoyo, kính hiển vi kim tương) cũng có độ chính xác cao, cho phép đo kiểm chính xác ngay cả trên các chi tiết có kích thước nhỏ.
Trong thực tế, chúng tôi đang xử lý hàng tháng hàng chục nghìn chi tiết PM cỡ nhỏ cho các khách hàng sản xuất đồng hồ, khóa cửa, thiết bị y tế và điện tử chính xác. Nếu Quý khách có nhu cầu, vui lòng gửi bản vẽ hoặc mẫu chi tiết cho chúng tôi để được tư vấn chi tiết về phương án xử lý và báo giá.
Đừng Để "Độ Xốp" Làm Giảm Chất Lượng Sản Phẩm Của Bạn
Chi tiết bột ép, thiêu kết (Powder Metallurgy) là công nghệ sản xuất tiên tiến mang lại nhiều lợi ích về chi phí và độ phức tạp hình học. Tuy nhiên, để khai thác hết tiềm năng của vật liệu này, Quý khách cần một đối tác nhiệt luyện thực sự hiểu rõ những thách thức đặc thù và có công nghệ chuyên biệt để giải quyết chúng.
Tại Nhiệt Luyện Công Danh, chúng tôi không chỉ cung cấp dịch vụ nhiệt luyện đơn thuần mà còn là đối tác công nghệ đồng hành cùng Quý khách từ khâu tư vấn vật liệu, thiết kế quy trình xử lý cho đến kiểm tra chất lượng và bảo vệ bề mặt. Với đội ngũ kỹ sư giàu kinh nghiệm, thiết bị hiện đại nhập khẩu 100% và hệ thống quản lý chất lượng ISO 9001:2015, chúng tôi cam kết mang đến cho Quý khách những sản phẩm có chất lượng ổn định, độ cứng chuẩn xác và hoàn toàn không có dầu tồn dư.
Liên hệ ngay với Nhiệt Luyện Công Danh để nhận tư vấn miễn phí:
- ☎️ Hotline Tư Vấn Kỹ Thuật: 0899.17.8686
- 💬 Zalo OA: 0899.17.8686
- 📍 Địa chỉ nhà máy: Cụm công nghiệp Trường An, Xã An Khánh, Thành phố Hà Nội
Hãy để chuyên gia của chúng tôi giúp Quý khách tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm ngay hôm nay!
